B – изоляция жилы из ПВХ пластиката
C – оболочка из легковоспламеняющегося композитного материала ПВХ с низким уровнем горючести
D – без оболочки
Элементы конструкции кабеля ВВГ:

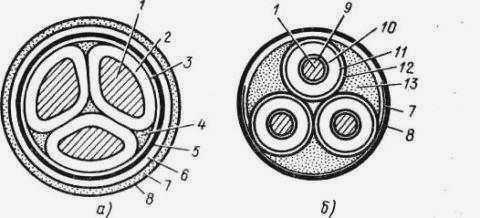

Проводник – однопроволочный или многопроволочный медный, круглый или секторный, 1-го или 2-го класса по ГОСТ 22483. Изолированные жилы многопроволочных кабелей имеют характерную окраску. Нейтральные (N) жилы изолированы синим цветом. Изоляция жилы заземления (PE) двухцветная (зелено-желтая).Скрутка – изолированные жилы многожильных кабелей скручены в сердечник.Токопроводящий экран (для кабелей 6 кВ) – из токопроводящей бумажной ленты.Металлический экран (для кабелей 6 кВ) – из медной ленты или медной фольги.Оболочка – из пластифицированного поливинилхлорида.
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66, 1, 3 и 6 кВ частотой 50 Гц или на постоянное напряжение, в 2,4 раза превышающее переменное напряжение. Кабели предназначены для эксплуатации на суше на высоте до 4 300 м над уровнем моря. Кабели пригодны для прокладки – на воздухе, при условии защиты от ультрафиолетовых лучей и отсутствия опасности механических повреждений во время эксплуатации; – в сухих или влажных помещениях (туннелях), коробах, кабельных полах, шахтах, каналах, производственных помещениях, частично затопленных зданиях в средах с низкой, средней и высокой коррозионной активностью; – для прокладки на специальных кабельных эстакадах, на мостах и в блоках; – для прокладки во взрывоопасных зонах класса В-Iб, В-Iг, В-II, В-IIа; – для прокладки сетей группового освещения во взрывоопасных зонах класса В-Iа. Кабели предназначены для использования на вертикальных, наклонных и горизонтальных трассах. Кабели могут использоваться в зонах, подверженных вибрации.

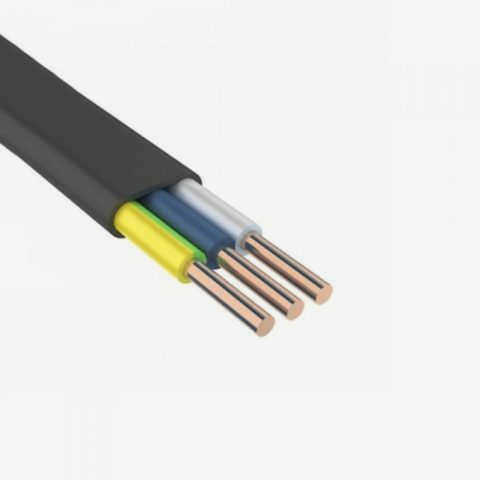

Элементы конструкции кабеля ВВГ-Пнг(А)-LSLTx:
Токопроводящая жила – однопроволочная медная с круглым сечением, 1-го класса по ГОСТ 22483 Изоляция – из специальной композиции ПВХ-пластикатов с низкой пожарной опасностью, низким дымо- и газовыделением, низкой токсичностью продуктов горения. Оболочка – из специальной композиции ПВХ пластикатов с низкой пожарной опасностью, низким дымо- и газовыделением, низкой токсичностью продуктов горения.
Кабели предназначены для передачи и распределения электроэнергии и электрических сигналов в стационарных установках на номинальное напряжение до 1 кВ включительно при номинальной частоте 50 Гц или на постоянное напряжение до 1,5 кВ. Для применения в зданиях с классами пожарной опасности Ф1-Ф3, в том числе в зданиях детских дошкольных учреждений, специальных домов для престарелых и инвалидов, больниц, общежитий школ и детских учреждений, гостиниц, школ-интернатов, общежитий санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также в зданиях развлекательных, клубных, спортивных, общественных организаций, метрополитенов и для применения на атомных электростанциях.

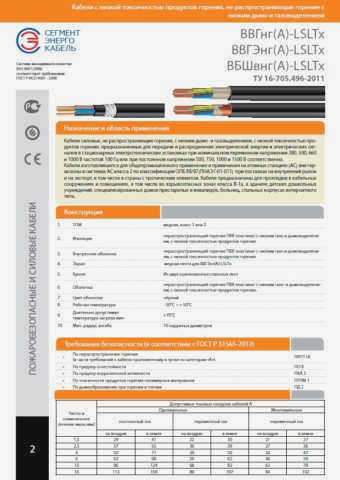

Технические характеристики кабеля ВВГ-Пнг(А)-LSLTx:
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.1.2Климатическое исполнение УХЛ, категория размещения 3 и 4 по ГОСТ 15150.Диапазон рабочих температур от -50°С до 50°С. Относительная влажность воздуха при температуре до 35°С до 98%. Укладка без подогрева производится при температуре воздуха не ниже -15°С. Допустимый радиус изгиба кабелей при монтаже не менее 7,5-кратного максимального внешнего диаметра. Эквивалентный индекс токсичности продуктов горения более 120 г/м3. Кабели не распространяют горение при групповой прокладке по категории А. Образование дыма при горении и тлении кабелей не снижает светопропускание в испытательной камере более чем на 50%. Огнестойкость – не менее 180 мин. Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов: – изоляция – не более 100 мг/г; – покрытие – не более 80 мг/г. Максимально допустимая температура жилы при эксплуатации – не более 70°С. Длительно допустимая температура нагрева сердечника в режиме перегрузки не должна превышать 90°С. Максимально допустимая температура нагрева жилы кабеля при коротком замыкании (второе значение для кабелей с токопроводящими жилами сечением более 300 мм²) – не более 160/140 °C. Продолжительность короткого замыкания не должна превышать 5 с. Допустимая температура нагрева проводника при коротком замыкании не должна превышать 350 °C. Расчетная длина указывается в заказе. Срок службы составляет 30 лет с даты изготовления. Гарантийный срок – 5 лет со дня ввода кабелей в эксплуатацию, но не позднее 6 месяцев со дня изготовления. Срок хранения: – на открытом воздухе – не более 2 лет; – под навесом – не более 5 лет; – в помещении – не более 10 лет.
- ГОСТ 22483-2012 Токопроводящие жилы для кабелей, проводов и шнуров.
Нормативный документ: ТУ 16-705.496-2011, ТУ 16.К73.108-2013
Сечение, мм 2: 1,5;2,5;4;6;10;16
Структура кабеля ВВГ
Теперь рассмотрим, как устроен кабель. В принципе, основная структура уже очевидна, но есть много деталей, которые только предстоит узнать, и никакая аббревиатура их не расскажет.

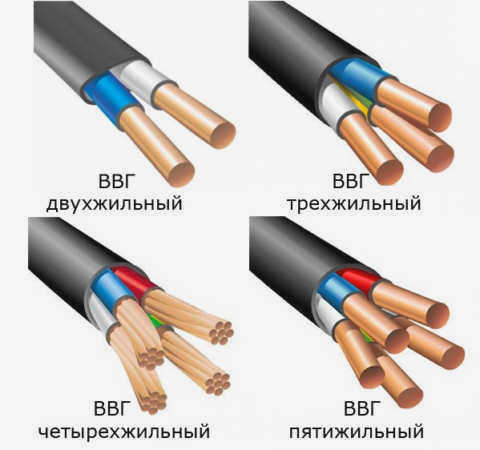

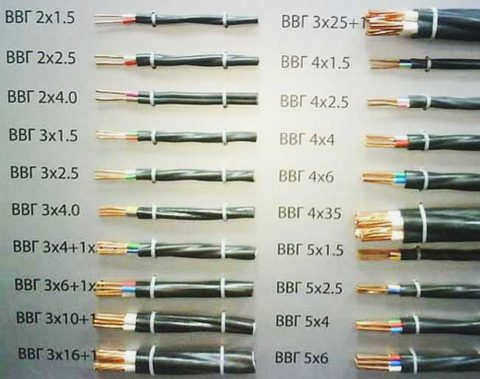

Количество и тип проводников в кабеле ВВГ
Сечение однопроволочных и многопроволочных жил

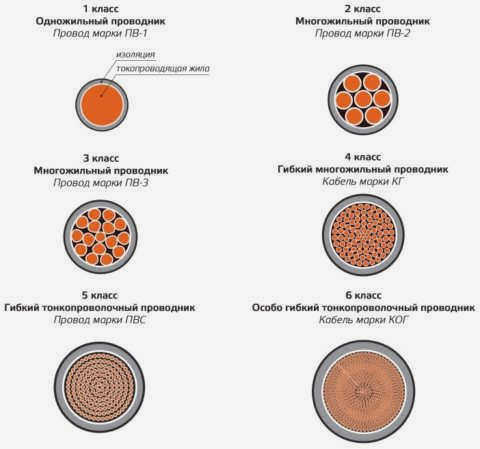

Класс гибкости кабеля ВВГ
Сформированные и гладкие жилы кабеля ВВГ
Количество проводников
Стандартное сечение жил кабеля

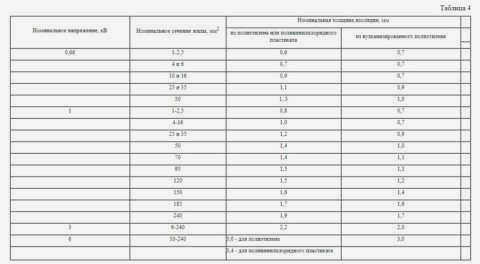

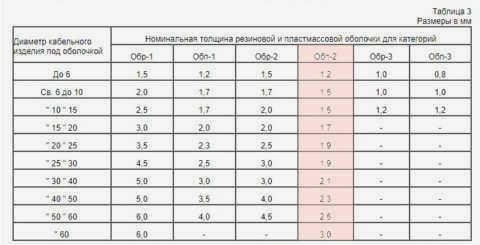

Толщина изоляции кабеля ВВГ
Толщина оболочки кабеля ВВГ
Характеристики кабеля ВВГ
Все характеристики кабеля можно разделить на механические и электрические. Для нас важны обе, поэтому рассмотрим каждую из них подробнее.
Механические характеристики кабеля ВВГ
Начнем наше обсуждение с механических характеристик. Под этим параметром мы понимаем устойчивость кабеля к механическим, температурным и химическим воздействиям.
Диаметр изгиба кабеля по ГОСТ
- Первым в списке характеристик будет радиус кривизны кабеля. Он зависит от типа жилы, из которой изготовлен кабель, и показывает, насколько сильно кабель может быть согнут при монтаже. Согласно ГОСТу, этот параметр составляет 10 диаметров кабеля для одножильных кабелей и 7,5 диаметров кабеля для многожильных. Более подробно об этом параметре можно узнать из видео.
- Еще один важный параметр – температурный номинал. Возьмем для примера силовой кабель ВВГ 3×1,5, нормальными условиями эксплуатации которого являются температуры от -50⁰C до +50⁰C. Для всех кабелей и проводов с виниловой изоляцией это является нормой.
На рисунке показаны характеристики кабеля ВВГ.
- Однако монтаж таких кабелей допустим только в том случае, если температура изделия не опускается ниже 15⁰C. Если монтаж планируется при более низких температурах, кабель необходимо предварительно нагреть. Если вы прокладываете кабель самостоятельно, лучше предварительно прогреть его, подключив к подходящей нагрузке.
- Однако в аварийных условиях кабели VGH должны выдерживать более высокие температуры. Нормальными считаются температуры до +70⁰C. Кабель должен выдерживать температуру до +160⁰C периодически в течение всего времени действия токов короткого замыкания.
Объяснение и конструкция кабеля ВВГ
Чтобы понять, для каких целей следует использовать кабель ВВГ, давайте выясним, какие бывают типы кабеля и чем они отличаются друг от друга. Здесь расшифруем обозначение кабеля, а также более подробно разберем его структуру в различных конструкциях.

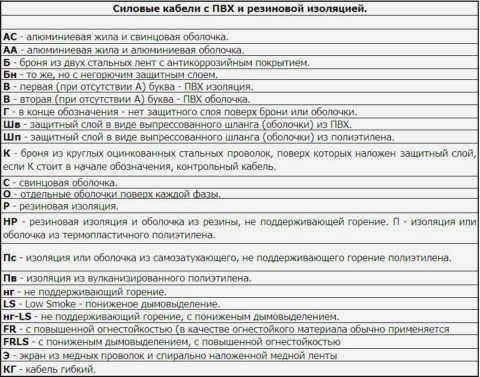

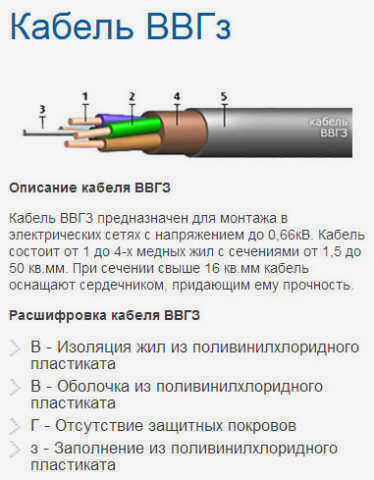

Расшифровка кабеля ВВГ
Начнем с расшифровки аббревиатуры названия кабеля. Для грамотного человека она может многое рассказать не только о типе кабеля, но и о его основных назначениях.

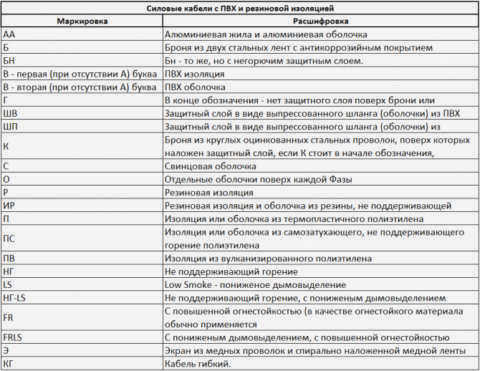

Расшифровка кабеля ВВГ
- Уже первая буква названия, обозначающего кабель ВВГ, может сбить с толку непосвященного человека. Дело в том, что первой буквы не существует.
Общеизвестно, что кабели в основном изготавливаются из меди или алюминия. Первая буква в названии провода или кабеля должна указывать на материал проводника. Символ "А" означает, что кабель изготовлен из алюминия. Логично было бы предположить, что "М" означает медь. Но медь просто решили не обозначать буквой. Это означает, что если название любого кабеля начинается с буквы 'A', то это алюминиевый кабель. Если буквы "А" нет, то это медный кабель.
- Вторая буква – "B".. Она указывает на тип изоляции проводников кабеля. Буква "В" указывает на использование такого материала, как поливинилхлорид или, как его еще называют, винил.
- Следующая буква – снова "В".. Она тоже указывает на материал изоляции. На этот раз это оболочка кабеля.
- Последняя буква в аббревиатуре – "G".. Она указывает на то, что кабель не бронирован. Это делает его гораздо более гибким. Иногда эту букву читают как "голый", но это технически неверно. Хотя это означает то же самое.
Характеристики кабеля ВВГ
Имея представление о структуре кабеля ВВГ, можно говорить о его основных характеристиках. Все их можно разделить на электрические и механические. Для более детального анализа рассмотрим их по отдельности.
Электрические характеристики кабеля ВВГ
Начнем с электрических характеристик, которые крайне важны для любого электрического устройства.
В данном случае нас в первую очередь интересуют производительность и надежность:

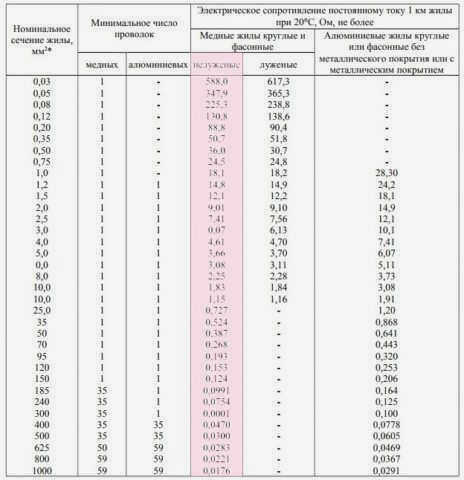

- Одной из важнейших электрических характеристик любого проводника является его сопротивление. Эта величина позволяет определить потери в кабеле и напрямую зависит от его сечения. Например, для кабеля с сечением 1 мм2 сопротивление не должно превышать 18,1 Ом/км длины. В кабеле с сечением 10 мм2 это значение должно составлять максимум 1,83 Ом/км.
Внимание! Хорошо известно, что сопротивление кабеля может значительно изменяться в зависимости от температуры. Приведенные значения относятся к кабелям при температуре 20⁰C. Если изменения вносятся для кабелей при другой температуре, их необходимо пересчитать для температуры 20⁰C.
- Еще одним важным параметром является сопротивление изоляции кабеля. Оно также напрямую зависит от температуры и приведено в ГОСТе для температуры 20⁰C. Но здесь уже есть зависимость не только от площади поперечного сечения, но и от номинального напряжения кабеля.
Сопротивление изоляции жилы кабеля ВВГ
- Например, кабель с номинальным напряжением до 660 В и сечением более 10 мм2 должен иметь сопротивление изоляции не менее 7 МОм. Тот же кабель, но на номинальное напряжение 6 кВ, должен иметь минимальное сопротивление изоляции 50 МОм.
- Испытательное напряжение также является важным фактором при определении электрических характеристик. Каждый кабель должен пройти входное испытание перед вводом в эксплуатацию. Кабели ВВГ до 660 вольт должны выдерживать напряжение 3 кВ в течение не менее 10 минут. Кабели с номинальным напряжением 6 кВ должны выдерживать напряжение 18 кВ в течение 4 часов.
