Обозначение напряжения AC DC: аббревиатуры AC и DC – что они означают?
Произнося слово "электричество", один человек представит себе обычную электрическую розетку возле дома, другой – высоковольтную линию. Более продвинутые люди подумают о молнии, батареях или даже сварочном аппарате. Все эти явления и устройства так или иначе связаны с электричеством, основными характеристиками которого, согласно закону Ома, являются ток, напряжение и сопротивление. Ток, в свою очередь, может быть постоянным или переменным. В обозначении этих двух типов на диаграммах путаницы еще больше, чем в поиске ассоциаций со словом "электричество". В этой статье мы расскажем, как обозначают постоянный ток, переменное напряжение и силу постоянного тока и как их обозначают на схемах и чертежах.
Что такое электричество
Возникновение электричества – это определенный набор явлений, которые возникают из-за существования электрических зарядов со знаком '+' и '-', их взаимодействия и возможности движения. Явление магнетизма и электричества было открыто благодаря тому, что совокупность зарядов может двигаться в проводнике и обладать притягивающими и отталкивающими свойствами. Одним из первых это явление было описано Фессалом, а позднее, в 1600 году, английским физиком Уильямом Гильбертом. Со временем знания об этом явлении только росли и развивались.
Виды тока и их диаграммы в зависимости от времени
С точки зрения физики, электричество – это упорядоченное движение положительно и отрицательно заряженных частиц через проводящий материал под воздействием электрического поля. К таким частицам относятся ионы, протоны, нейтроны и электроны.
Направленное движение частиц
В чем разница между переменным и постоянным током?
Ток – это движение заряженных электронов в определенном направлении. Это движение необходимо для того, чтобы бытовые и профессиональные электроприборы работали с установленной номинальной мощностью. В бытовой розетке ток течет от электростанции, где кинетическая энергия электронов преобразуется в электрическую энергию.
Обозначение переменного тока. Переменный электрический ток
Различают виды электрического тока:
Обозначение (-) или DC (Direct Current = постоянный ток).
Обозначение (~) или AC (Alternating Current = переменный ток).
В случае постоянного тока (-) ток течет в одном направлении. Постоянный ток обеспечивается, например, сухими батареями, солнечными элементами и аккумуляторами для устройств с низким потреблением тока. Большой постоянный ток требуется для электролиза алюминия, дуговой сварки и работы электрифицированных железнодорожных линий. Он вырабатывается путем выпрямления переменного тока или с помощью генераторов постоянного тока.
Предполагается, что ток течет в техническом направлении от контакта со знаком "+" к контакту со знаком "-".
В случае переменного тока (~) различают однофазный переменный ток, трехфазный переменный ток и высокочастотный ток.
В случае переменного тока сила и направление тока постоянно меняются. В западноевропейской энергосистеме ток меняет направление 50 раз в секунду. Частота, с которой он меняется в секунду, называется частотой тока. Единицей измерения частоты является герц (Гц). Однофазный переменный ток требует наличия проводника, несущего напряжение, и обратного проводника.
Переменный ток используется на строительных площадках и в промышленности для работы электрических машин, например, ручных шлифовальных машин, электродрелей и циркулярных пил, а также для освещения строительных площадок и строительного оборудования.
Трехфазные генераторы переменного тока вырабатывают переменное напряжение 50 Гц на каждой из трех обмоток. Это напряжение может питать три отдельные сети, и для подводящих и отводящих проводов можно использовать только шесть проводов. Если обратные провода соединены между собой, можно использовать только четыре провода

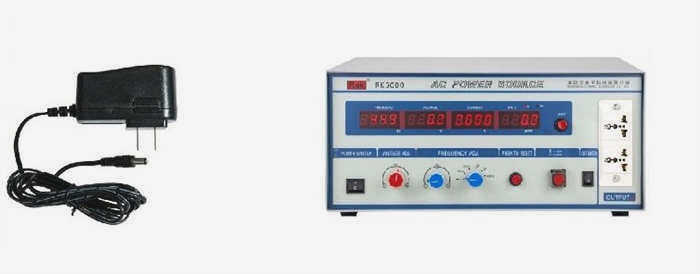

Источники питания переменного/переменного тока
Источники питания переменного/переменного тока могут быть как нестабилизирующими, так и стабилизирующими. Первые обычно изменяют уровень напряжения (например, автотрансформатор 220/110 В) или гальванически изолируются от сети для повышения безопасности (например, автотрансформатор 220/110 В). 220/220 В разделительный трансформатор), или выполняет обе функции одновременно (например, 220/36 В или 220/12 В разделительный/понижающий трансформатор). Частота выходного напряжения может совпадать с частотой питающего напряжения или отличаться от нее (как в предыдущих примерах), например, при частоте 50 Гц частота выходного напряжения может быть 400 Гц или наоборот. Количество входных и выходных фаз также может быть различным. Особый класс источников питания AC/AC – источники бесперебойного питания, которые включают в себя промежуточную цепь постоянного тока с резервной батареей для обеспечения питания нагрузки в течение определенного периода времени в случае сбоя сетевого питания. Стабилизирующие источники питания AC/AC (стабилизаторы напряжения) обеспечивают стабильное (в определенных пределах) выходное напряжение при колебаниях напряжения сети и тока нагрузки. Существует несколько типов AVR с различными принципами работы. Наиболее распространенными являются электромеханические и релейные, с переключением обмоток автотрансформатора или трансформатора с помощью электромагнитных реле или твердотельных реле или симисторов (симметричных тиристоров или симисторов). Регуляторы напряжения переменного тока могут быть с гальванической развязкой или без нее. Наиболее часто используются те, которые не имеют гальванической развязки.

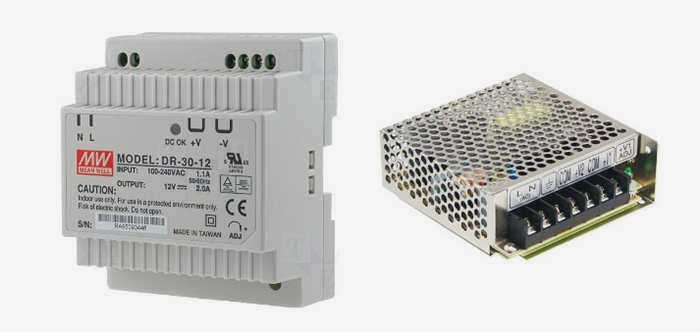

Это самый широкий и наиболее широко используемый класс источников питания. Источники питания AC/DC также могут быть нестабилизирующими или стабилизирующими, с гальванической развязкой или без нее. Наиболее часто используются источники питания AC/DC с гальванической развязкой от сети, поскольку они обеспечивают наибольшую электробезопасность для потребителей электроэнергии.
Источники питания постоянного/постоянного тока

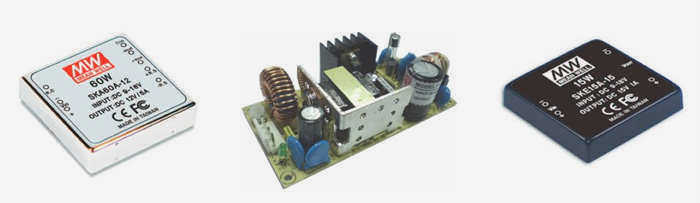

Источники питания DC/DC могут быть нестабилизированными или стабилизированными, с гальванической развязкой или без нее. Источники питания DC/DC применяются в тех случаях, когда в качестве основного источника используется источник постоянного тока, но питание оборудования напрямую от него невозможно – требуется другое напряжение, другая полярность, другая стабильность или гальваническая развязка. Все эти источники питания DC/DC в основном используют импульсные преобразователи напряжения различных конфигураций. В случаях, когда гальваническая развязка не требуется, а разница напряжений на входе и выходе не слишком велика, используются линейные регуляторы напряжения, в основном интегральные.

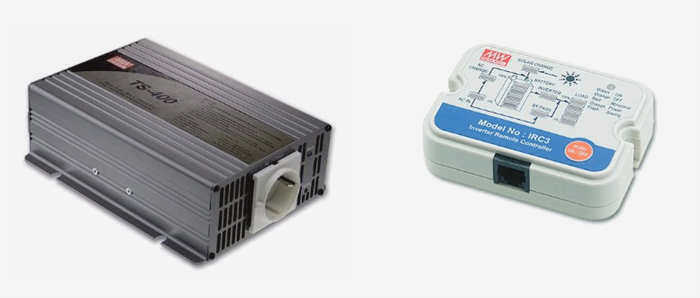

Источники питания DC/AC (инверторы) используются в тех случаях, когда имеется первичный источник постоянного тока, а для питания нагрузки требуется переменное напряжение. Такая ситуация может возникнуть, например, когда нагрузку переменного тока приходится питать от бортовой сети движущихся объектов (автомобилей, судов, самолетов и т.д.), от станции постоянного тока телекоммуникационного оборудования, в автономных системах питания от солнечных батарей, ветрогенераторов и т.д. в источниках бесперебойного питания (ИБП) с промежуточным звеном постоянного тока в виде резервной батареи.
Инверторы (в том числе входящие в состав систем ИБП) бывают двух типов в зависимости от формы выходного напряжения:
В случае модифицированной синусоиды – выходное напряжение представляет собой биполярный прямоугольный импульс с промежутком между ними, максимально приближенный к синусоидальной гармонической композиции, следующей заданной частоте (обычно 50 или 60 Гц).
Чтобы вытереть слезы…
Поддержка
Эмоции
6391
11 часов назад
Вот я рассталась со своим бывшим. Я был женат 5 лет, мне 31, ей 27, детей, к счастью, нет. Все было хорошо – оба работали, у обоих были хобби (я занимался дизайном, она музыкой) квартира, хоть и маленькая, но своя, денег хватало, аргументов как таковых не было, но это прошло.
В 2021 году мы решили, что моя двухкомнатная квартира слишком мала для семьи и решили копить на приличный первый взнос. У нас был раздельный бюджет (мы разделили наши расходы и пристрастия каждого на свои деньги), получилось примерно 60/40 в мою пользу, и мы заполняли нашу совместную ипотеку, как могли. Мне пришлось урезать расходы, но, по крайней мере, у меня было около двухсот злотых.
В мае прошлого года я пришла домой, а там беспорядок, вещи опрокинуты. Бегу к кассе, а там пусто. Звоню жене – нет абонента. Я оглядываюсь, и выясняется, что, судя по ее вещам (ее туристический рюкзак, с которым она ездила на концерты и в поездки, исчез, ящики с ее вещами открыты, мои не тронуты), она просто собрала вещи и куда-то уехала, прихватив общие деньги.
Я сидел там совершенно опустошенный и растерянный. Приходит сообщение от нее: "Я устала копить на все, я хочу жить, я уезжаю на концерт, мне нужно отдохнуть и подумать о жизни". И снова абонент не находится.
Я решил искать ее через общих знакомых – лучше искать не буду. Выяснил, что пора сложить рога, а она ушла на свою вечеринку с любовником. Она перегорела. Я собрал все ее вещи по дому, выбросил хлам, остальное отправил посылкой ее свекрови. А три гитары, усилители и другие музыкальные вещи я продал ей через Avito. Ей очень нравились эти инструменты, она привезла их издалека и за большие деньги.
Через полтора месяца она позвонила, что в коробках нет инструментов. Я сказал ей об этом. Она плакала, кричала, угрожала и снова плакала. На высоких тонах.
Эмоции
6087
17 часов назад.
Мои пни
Эмоции
6088
6 часов назад
Показать полностью 1
Эмоции
5870
20 часов назад
Поддержите
Эмоции
5790
23 часа назад
"Когда Россия была свободной, три копейки стоили гуся".
неверующий – верить убедиться, что это правда).
Эмоции
5207
18 часов назад
Бомба. Еду из Кисловодска в Ростов, а эти пидарасы на микроавтобусах гоняют как сумасшедшие. Ограничение 90, а на автобане он едет 110, обгоняя меня. На танкере. Или отъебись, ублюдок, и отъебись. Если дорога позволяет, я стараюсь пропустить ублюдка, но иногда я обгоняю, и он садится мне на хвост, а бежать некуда. А при торможении на автострадах я ВСЕГДА смотрю назад, а не вперед, удивительно! Меня это уже однажды спасло от таких пидарасов – я проехал между бордюром и такой вот жабой. Они сбили мне зеркало и поцарапали крыло, ну и хрен с ним. Но, по крайней мере, ничего страшного не случилось.
А эти жлобы любят занимать левую полосу, когда правая пуста, и ехать там, никого не пропуская. Я даже видел скорую помощь, которой пришлось пропустить такого нарушителя.
P. S. Ну, и фирменная черта этих негодяев: когда дорога сужается, они ускоряются или влетают на автостраду, не сбавляя скорости. В общем, может, и есть нормальные дальнобойщики, но за последние пять лет я таких видел около десяти.
И я коллекционирую подобные анекдоты.

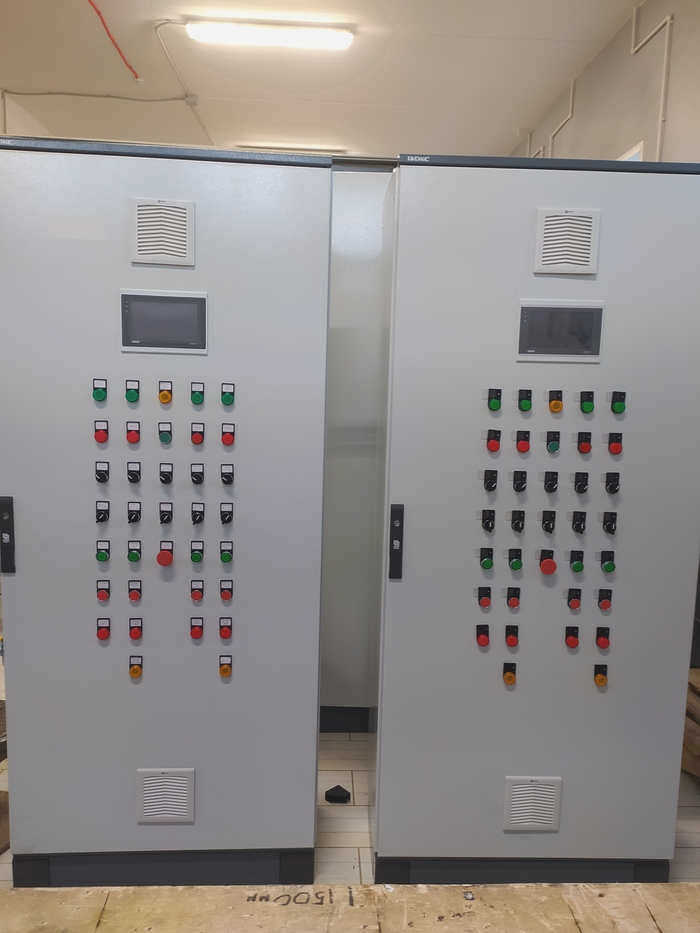

Пульты управления насосами на промышленных предприятиях. Полностью автоматизированная работа
