Расстояние между балками перекрытия крыши

• Длина передней стены;
• Переменные нагрузки;
• изоляция;
• необходимость дополнительной затяжки;
• нагрузки на узлы;
• вес крыши;
• простота монтажа.

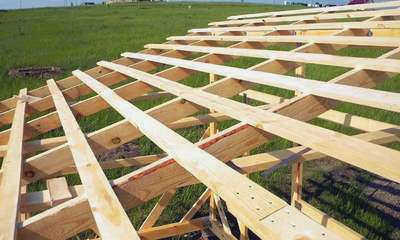

Расстояние между стропилами: правила и примеры расчета расстояния между стропилами

Расчет правильного расстояния между стропилами – ответственная задача. От того, насколько серьезно вы к ней отнесетесь, будет зависеть не только надежность и долговечность крыши, но и все последующие работы на ней: укладка утеплителя, монтаж кровли, установка обшивки. Если вы просто подгоните шаг стропил под кровельные панели, как это делают многие, нет никакой гарантии, что изоляция поместится между стропилами.

Если вы сосредоточитесь только на изоляции – первая же зима с ее тяжелым русским снегом раздавит стропильную систему. Вот почему важно найти оптимальный шаг стропил для всех скатов, а как это сделать, мы вам сейчас расскажем.

Вот хорошее обучающее видео о том, как самостоятельно рассчитать расстояние между стропилами:

От чего зависит расстояние между стропилами?

Расстояние между стропилами зависит от таких важных факторов, как

1. Форма крыши (скатная, односкатная или многоскатная).
2. Угол наклона крыши.
3. Параметры древесины, используемой для стропил (ширина, толщина).
4. Конструкция стропильной системы (седловая, шарнирная или скользящая).
5. Общая нагрузка на крышу (вес кровельного покрытия, осадки и т.д.).
6. Материал обрешетки (доска 20х100 или брус 50х50) и ее параметры (цельная деревянная доска, с пазами 10, 20 см или цельная фанерная доска).

Каждый из этих параметров должен быть принят во внимание.

Каким должен быть оптимальный зазор?

Оптимальный зазор выбирается исходя из необходимости

• правильного соотношения между прочностью и несущей способностью каркаса,
• бюджета строительства,
• Кровля проектируется в соответствии со СНиП и рекомендациями производителей кровельных материалов.

Для стандартных скатных крыш, которые являются прямыми и симметричными, расстояние между стропилами рассчитывается одновременно для обоих углов наклона.

Расстояние между стропилами можно посмотреть на видео:

Максимальный и минимальный угол наклона крыши

Расстояние в 1 м, которое удобно для частных строителей, не всегда является достаточным.По ряду причин расстояние не всегда является достаточным: при больших нагрузках, неблагоприятных условиях работы и уменьшении сечения ног до минимально допустимого по разным причинам расстояние уменьшается и наоборот.

Четких ограничений нет, но устанавливать стропила меньше 60 см не имеет смысла, особенно из-за увеличения стоимости и веса самого каркаса.

Максимальное расстояние между стропилами зависит от нагрузки, типа и прочности обрешетки и самого кровельного покрытия. Как правило, это 90-100 см при низких самонесущих материалах, 1,2-1,3 см в тех же случаях, но при усиленной и ненагруженной обрешетке.

При укладке сплошных досок расстояние между стропилами увеличивается до 1,2-1,5 м, при обшивке панелями – до 3-4 м.

От чего зависит расстояние между стропилами?

Расстояние между стропилами в таких конструкциях зависит от ряда факторов, в том числе

1. Общее эксплуатационное воздействие:
2. Вес каркаса и теста скатной крыши,
3. Нагрузки, связанные с хождением по скатной крыше (по умолчанию 175 кг/м2 при частом хождении по поверхности),
4. Вес предметов, прикрепленных к крыше,
5. Снеговые и ветровые нагрузки.
6. Сечение и качество используемых пиломатериалов. В их сечении нет отклонений от расчетного минимума, но более прочные и толстые стропила устанавливаются с меньшим шагом и наоборот.
7. Уклон скатов. Крутые и устойчивые к дождю скатные крыши могут иметь несколько более разведенную раму. На пологих скатных крышах расстояние между ними рассчитывается исходя из необходимости запаса прочности для выдерживания веса снежного покрова или передвижения людей для его очистки.
8. Наличие или отсутствие теплоизоляции, технология ее монтажа. Этот критерий особенно важен при использовании любого плитного утеплителя – чтобы избежать отходов или образования холодных зон, размеры утеплителя и расстояние между плитками учитываются до приобретения материалов.
9. Сложности при строительстве крыши. Скатные крыши не имеют ендов и перегибов, но при планировании скатного остекления или большого количества сквозных конструкций необходимо продумать расположение стропил, чтобы избежать лишних элементов или переходов стропил вдоль оси окон. В идеале крепления или рамы должны крепиться непосредственно к стропилам, а не висеть в воздухе.
10. Тип и толщина обрешетки. Сплошные настилы лучше распределяют нагрузку, чем раскосные и решетчатые, и расстояние между стропилами может быть увеличено более чем на 1,5 м. Однако это условие справедливо только в том случае, если перекрытия имеют достаточную толщину и отсутствует риск прогиба.
11. Длина двускатного пролета, рассматриваемая в сочетании с предполагаемыми нагрузками.

От чего зависит уклон?

Уклон стропильной системы – это расстояние между стропилами, образующими каркас крыши. Обычно он составляет от 70 см до 2 м. Уклон зависит от:

• выбранной конструкции (седловые стропила, висячие стропила);
• материала (бетон, дерево);
• поперечного сечения и длины балки;
• кровельного материала;
• длина двускатной стены.

Другие факторы также могут оказывать влияние. Если вы строите сами, рекомендуется воспользоваться калькулятором для расчета точного угла наклона или готовым проектом односкатной крыши.

Основные критерии выбора угла наклона

Существуют определенные типы зданий, в которых стропила выполняют декоративную, а не несущую функцию. Например, беседка – это терраса, защищающая от солнечного света. Нагрузку на крышу рассчитывать не нужно, поэтому расстояние между стропилами может быть произвольным. Основное назначение стропильной системы перголы – эстетический вид.

При выборе и расчете несущей стропильной системы необходимо учитывать различные факторы:

• Длина передней стены;
• переменные нагрузки;
• изоляция;
• необходимость дополнительной затяжки;
• напряжения в узлах;
• вес крыши;
• простота монтажа.

Сочетание всех этих критериев поможет найти оптимальный вариант.

Зависимость от длины стены

Длина передней стены измеряется, когда известно приблизительное расстояние между стропилами. Стена должна быть измерена со всеми выступами и облицовкой, так как они также являются частью стропильной системы и нагрузка распределяется на них.

Просто разделите длину стены на угол наклона, чтобы рассчитать количество. Рекомендуется добавить к рассчитанной цифре единицу, чтобы сделать ее более надежной.

Не обязательно устанавливать все стропила с одинаковым шагом. Можно немного расширить углы. Однако в этом случае зазоры будут дополнительно усилены сплошной обрешеткой.

Влияние снеговой и ветровой нагрузки

Односкатная крыша обычно имеет малый угол наклона, поэтому зимой снег приходится убирать вручную. Это значительно увеличивает максимальную нагрузку на стропила. Поэтому в регионах со снежными зимами рекомендуется устанавливать стропильную систему с уклоном 60-80 см или увеличивать уклон.

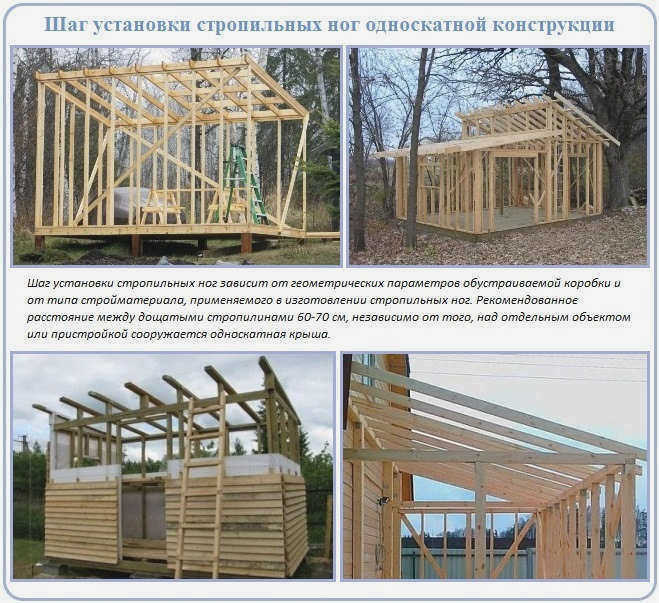

Варианты одностропильных каркасов

Чтобы информация была более понятной, давайте рассмотрим несколько типичных примеров стропильных систем для односкатных крыш. Рассмотрим простые конструкции, которые могут быть построены мастером.

Конструкция 1 – Односкатная стропильная система гаража

Ниже приводится общее руководство по строительству стропильной рамы для односкатной крыши над гаражом со стенами из пенобетона. Рекомендуемая в стандарте усиленная хорда не заполнена, поэтому существует порядок укладки стропильной фермы. В конструкции односкатной крыши это делается в виде двух балок, уложенных на стены на разной высоте.

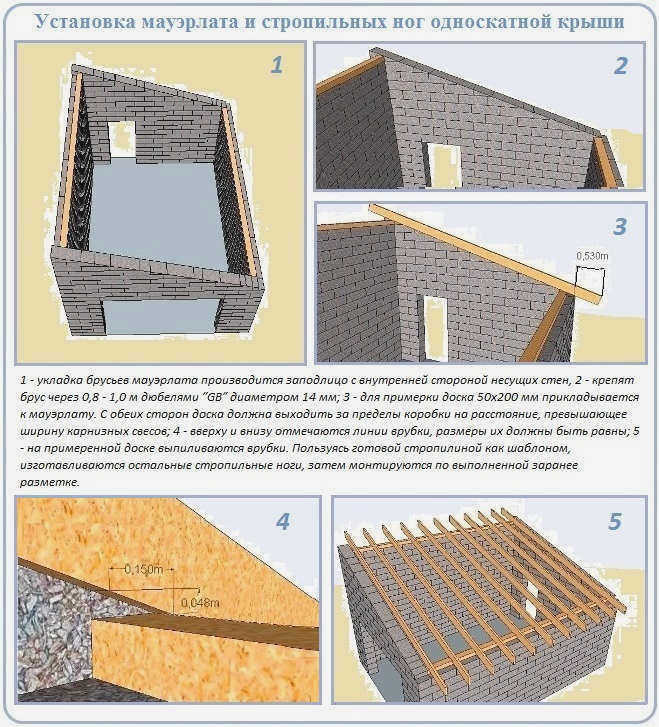

Процесс возведения стропильной системы происходит поэтапно:

• Брус 100×150 мм укладывается заподлицо с внутренними плоскостями высоких и низких стен. Это мауэрлат односкатной крыши. Поскольку брус будет соприкасаться с пенобетоном, его укладывают на рубероид или аналогичную гидроизоляционную прокладку. Закрепите брус через каждые 80 см или около того с помощью кровельных уголков 90×90, усиленных литой перемычкой. Прикрутите уголки на место 14-миллиметровыми дюбелями.
• Сделайте шаблон стропил из доски 50×200 мм. Уложите его на кровельное перекрытие так, чтобы с обеих сторон оставался запас примерно 55-60 см. Запас должен быть немного больше, чем планируемая ширина карниза. Обычно это 40-50 см. После установки всех стропил обрежьте лишнюю длину.
• Отметьте на установленной заготовке точки будущих стропил, помня, что глубина стропил не должна превышать 1/3 ширины доски.
• Разметьте стены так, чтобы крайние стропила с каждой стороны не касались бетонной стены. В идеале расстояние между деревом и бетоном должно составлять 4-5 см.
• Подготовьте стропила в соответствии с шаблоном, соберите их и закрепите на антресоли с помощью скоб или угловых скоб.
• Из обрезков доски делаем шаблон для кобыльих ног, учитывая ширину свеса. Используя шаблон, изготавливаем все элементы карниза. Затем производим сборку, не забывая о гидроизоляционных прокладках между деревянными элементами и бетонной стеной.
• Обрежьте излишки стропил и прибейте по периметру экран 25×100 мм.

Подробное обучающее видео

На видео показан процесс возведения стропильной системы для односкатной крыши:

Мы взяли за основу наиболее типичные примеры, подходящие и доступные для самостоятельного строительства. Подробно описаны технологические нюансы типовых ситуаций. Это базовые варианты, которые могут стать основой для ваших собственных конструкций. Размеры варьируются в зависимости от индивидуальных потребностей, но принципы построения стропильного каркаса для односкатных крыш стабильны. Знать их будет полезно как самостоятельным мастерам, так и хозяевам, желающим грамотно контролировать работу строителей.
