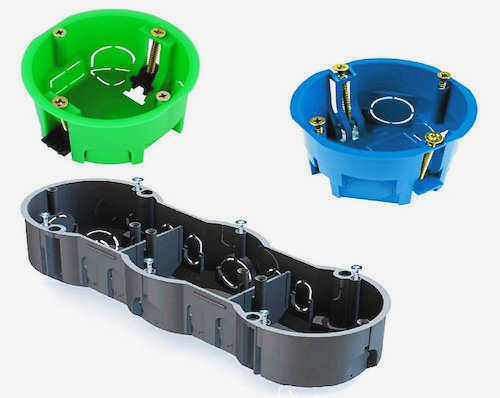

Эти корпуса обычно изготавливаются из пластика. Каждая розетка оснащена специальными монтажными ушками по бокам. С помощью этих элементов розетки объединяются в группы. Розетки также могут крепиться друг к другу с помощью системы "шпунт-паз".
Диаметры розеток
В современной электротехнике широко используются распределительные коробки или короба, также известные как "подрозетники". При скрытой проводке в них закрепляется механизм розетки. Обычно они выпускаются круглой формы с рядом стандартных размеров. Диаметр розетки имеет большое значение, так как от него зависит жесткость и надежность крепления внутри стены. Этот параметр связан не только с розеткой, но и с монтажным отверстием, в которое она будет установлена.
Ведь коробки устанавливаются внутри стены в подпороговое отверстие. Многие люди не знают, что делать с этими изделиями, а иногда даже не подозревают об их существовании. Однако это лучшее решение для скрытой проводки, без которой невозможно установить современные розетки и выключатели. Благодаря своей несложной конструкции она может быть установлена покупателем без привлечения специалистов по монтажу.

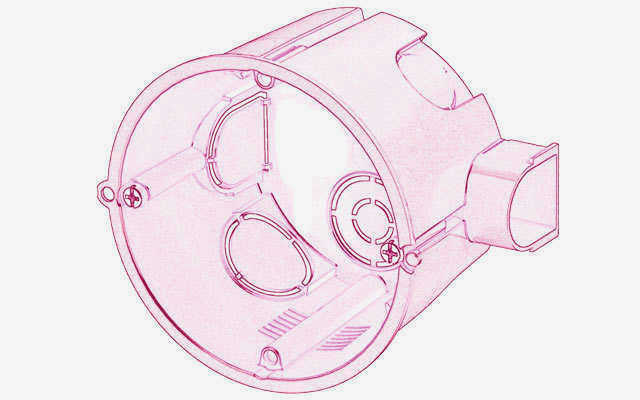

Конфигурация розетки выглядит как пластиковый или металлический корпус, который устанавливается в отверстие, предварительно просверленное в стене. Внутри размещается розетка или механизм выключателя. Сверху устанавливается декоративная рамка, которая делает всю конструкцию невидимой. Для сверления отверстий используется сверло с гнездовым наконечником.
Нередко хозяева интересуются, можно ли как-то обойтись без таких коробок и вмонтировать механизмы выключателей непосредственно в стену. Чтобы решить эту проблему раз и навсегда, необходимо подробнее рассмотреть основные функции розеток и то, для чего они используются:
- Они обеспечивают надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, которые регулярно отключаются от бытовой техники. Крепление осуществляется с помощью распорок для механизмов или специальных винтов в самой розетке.
- Диэлектрическая функция. Пластик обеспечивает надежную изоляцию между розеткой и материалом стены. В бетоне есть металлические детали, которые могут стать причиной утечки тока или короткого замыкания.
- Противопожарная функция. Коробки из металла или негорючего пластика защищают от пожара при правильном выборе.
- Пазы часто выполняют роль распределительных коробок, если они не включены в схему электропроводки.
Типы и классификация
Подрозетники выпускаются в широком ассортименте моделей и модификаций, включая встраиваемые варианты. Человеку, который впервые сталкивается с этими изделиями, бывает трудно сразу разобраться, как выбрать розетку.
Читайте также:
Что такое распределительная коробка
При ближайшем рассмотрении становится очевидным, что все типы розеток классифицируются всего по нескольким признакам – по материалу, конструкции и размеру. Кроме того, они различаются по цвету и дизайну, которые не влияют на функциональность коробок.
Наиболее распространенным материалом для коробок является прочный, негорючий пластик. Благодаря этим свойствам коробки можно устанавливать в отверстия для шпилек в гипсокартоне и даже в деревянных конструкциях. Они часто используются в сочетании с такими отделочными материалами, как фанера, ДСП, ДВП, ламинированная древесина и другие декоры.
Высококачественный пластик постепенно заменил металлические модели, проводящие электричество. Это позволило снизить вероятность короткого замыкания. Однако металлические розетки, видимо, очень хорошо работали в деревянных домах, раз до сих пор в них используются.

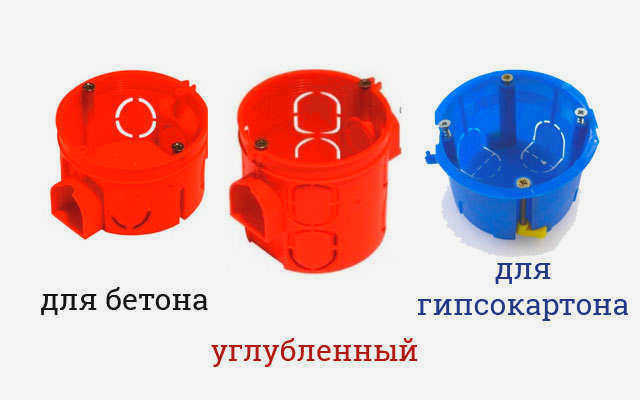

Существуют различные модели, которые выбираются в зависимости от их конфигурации и конструктивных особенностей. Однако все типы напоминают цилиндрическую чашу, закрепленную в стене строительным гипсом или алебастровым раствором. Модели без дополнительных креплений используются для монтажа на бетон. Изделия с крепежными планками используются в мягких и полых стенах, где требуется надежная фиксация.
Некоторые модификации розеточной коробки могут быть дополнены винтами и другими крепежными элементами в виде распорок, регулируемых поворотом винтов. В этом случае крепление к стене осуществляется самой розеточной коробкой благодаря ее конструктивным особенностям. С крепежными элементами следует обращаться аккуратно, чтобы не повредить монтажную поверхность.
Следует помнить о трех основных принципах правильного монтажа:
| Правило № 1. Правильно установленный подрозетник не должен выступать или быть слишком утопленным в стене, т.е. он должен быть заподлицо со стеной. Глухой стеной считается стена, которая уже подготовлена под покраску. О случаях, когда на стену необходимо уложить плитку или другие отделочные панели, см. ниже. |
| Правило 2. Подрозетники должны быть установлены точно горизонтально, даже если подрозетник только один, он должен быть ровным, чтобы избежать трудностей при последующей установке розеток или выключателей. |
| Правило 3. Правильно установленная розетка должна очень надежно держаться в подрозетнике. |
Вы также можете добавить несколько других моментов, которые помогут вам понять, какой тип электрических розеток вам нужен; как подготовить отверстия для них; как проложить кабели к электрическим розеткам; и как правильно их установить.
Размеры коробок скрытого монтажа
Когда дело доходит до размеров подрозетников, все просто: наиболее распространенный размер подрозетника составляет 70 мм диаметр. В подавляющем большинстве случаев все они имеют одинаковый размер. И большинство современных розеток и выключателей рассчитаны именно на эти размеры.
Важно не забывать о таких параметрах, как глубина розетки. Но и в этом случае все просто, если вы планируете помимо розетки или выключателя коммутировать в розетке несколько проводов (например, использовать розетку вместо распределительной коробки), то вам понадобится более глубокая розетка. По возможности используйте глубокие розетки, которые легче обрабатывать и устанавливать.
Помните! – Правильно установленная розетка никогда больше не будет доставлять неудобств.
Как их группировать

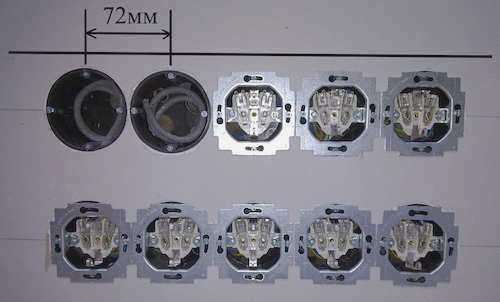

Расстояние между электрическими розетками в группе рассматривается ниже. Сначала давайте рассмотрим технологию установки розеток в многоквартирном доме.
Конечно, можно установить несколько отдельных розеток в одном и том же месте в доме, просто расположив розетки близко друг к другу на одном уровне с полом. Однако такой способ подключения используется редко. При таком способе вряд ли удастся установить розетки абсолютно прямо и упорядоченно.
Поэтому в большинстве случаев электрики группируют розетки перед установкой. Затем они просто устанавливаются в стену за один раз. Таким образом, монтажники добиваются аккуратного внешнего вида розеток, установленных в доме. Розетки обычно устанавливаются группами от 2 до 5. На промышленных объектах могут использоваться блоки с большим количеством розеток.
Правила установки
Расстояние между розетками в многоквартирном доме должно быть таким, чтобы последующее использование было удобным и безопасным. Но, конечно, и сами розетки должны быть расположены в доме в соответствии с определенными требованиями. Например, правилами не допускается размещение розеток ближе 50 см от раковин и умывальников. Кроме того, их нельзя устанавливать ближе 60 см от газовых труб.
Бытовые розетки обычно устанавливаются на высоте 30-40 см от пола. В прошлом их часто устанавливали выше, на высоте до 90 см. Однако целая группа розеток, в отличие от 1-2, установленных на такой высоте, может испортить внешний вид стены. Напольные розетки, с другой стороны, менее заметны. Кроме того, их легче использовать в дальнейшем. Комфорт жильцов дома также гарантирован, так как все кабели скрыты.
Такие группы целесообразно монтировать от оконных и дверных откосов так, чтобы расстояние между группой и первой розеткой составляло не менее 10-12 сантиметров. В идеале это расстояние должно быть одинаковым во всех комнатах.
Группы могут состоять как из электрических, так и из обычных розеток. Согласно правилам, эти типы нельзя совмещать в одной рамке. В противном случае мощные кабели будут мешать обычным розеткам. Также рекомендуется размещать силовые группы на той же стене, что и обычные розетки, на расстоянии не более диаметра одной розетки. Это также необходимо для того, чтобы силовые кабели не мешали обычным розеткам.
Керамическая плитка
Облицовка стен керамической плиткой режется с помощью сверла с алмазной коронкой. Перед началом работы необходимо изготовить шаблон из фанеры с отверстиями. Он приклеивается к плитке с помощью двусторонней клейкой ленты. При сверлении дрель следует промыть водой. В противном случае плитка может перегреться и сломаться. Также не рекомендуется использовать корончатое сверло с центрирующим сверлом. Это может привести к растрескиванию керамики.
Отверстия, образовавшиеся в керамической плитке и подложке стены, заполняются по периметру алебастром или гипсовым раствором. Установите розетки в пазы, протянув провода через отверстия в коробках.
Пустотелые панели
Для панелей доступа, монтируемых на блок, прямоугольное отверстие вырезается пилой, блок вставляется в отверстие и покрывается со всех сторон алебастровым раствором. Можно применить хитрость. Если дно ПБ доходит до противоположной поверхности углубления, просверлите в нем отверстие и вставьте дюбель. Корпус опоры крепится путем вкручивания самореза в дюбель-штифт через отверстие в днище. Если отверстие слишком глубокое, можно использовать деревянную распорку.
Что делать, если розетка выпадает из стены?
Это может произойти из-за того, что розетка не была правильно установлена в гнездо. Если это произошло и розетка не повреждена, выполните следующие действия
- Снимите переднюю панель розетки, клавиши выключателя и рамку;
- выкрутите винты распорных лапок и шайбы;
- Светильник будет извлечен из розетки;
- Очистите розетку от пыли и остатков алебастра;
- Нанесите грунтовку на гнездо с помощью кисти;
- Заполнить отверстие алебастром или гипсовым раствором;
- Повторите установку коробки.
