Специальный тип кронштейна, о котором мы уже говорили, выпускается для монтажа водосточных систем на крышах с пластиковой черепицей. Этот тип соединителя сложнее предыдущих типов в конструктивном и технологическом плане. Однако производители этих комплектующих постарались максимально упростить процесс установки и возможного последующего ремонта.
Как отремонтировать водосток: пошаговая инструкция по установке
Для опытного кровельщика установка современной водосточной системы не представляет особой сложности, однако неопытный человек может не знать некоторых нюансов, которые приводят к серьезным проблемам в будущем. Из которых самые распространенные – деформация, изгиб желобов, протечки и повреждение фасада от постоянной влаги.
И все это может быть вызвано всего лишь одной небольшой ошибкой при монтаже. Поэтому мы подробно расскажем вам, как починить водостоки, чтобы они прослужили долгие годы.
Для начала вы можете посмотреть весь процесс установки водостока на видео:
Как выбрать подходящий крепеж?
Для крепления водостока вам понадобятся следующие крепежные элементы:
- Крепежные кронштейны.Вы можете использовать кронштейны, к которым вы прикрепите водосточные желоба. Выбрать подходящий крепеж будет несложно, исходя из формы и размера приобретаемых вами желобов.
- Зажимы . – Вам не обязательно выбирать подходящий крепеж, исходя из формы и размера приобретенных вами водостоков. Вы также можете выбрать такой кронштейн в соответствии с типом и размером ваших водосточных труб. Определитесь также с материалом, из которого изготовлены зажимы: если это пластик, то у него будет две точки крепления, в то время как металлические зажимы имеют один длинный метиз.

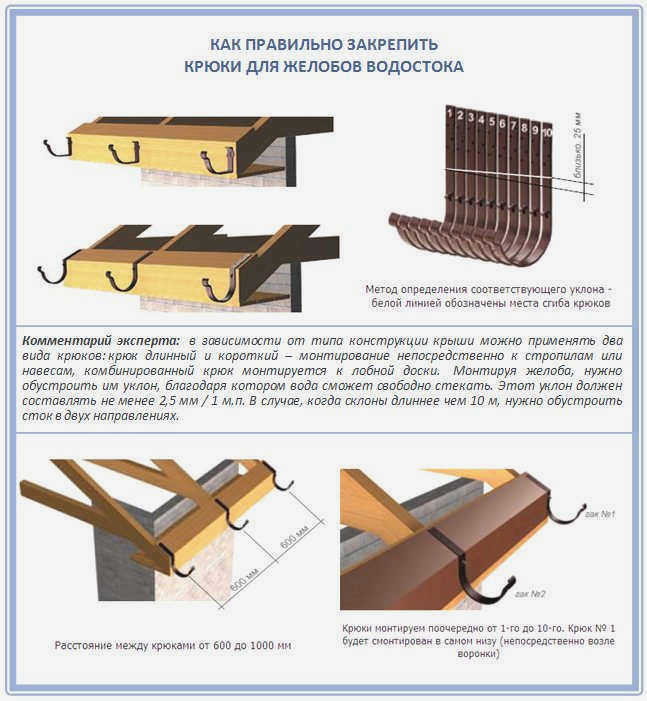

В продаже имеются два типа крючков:
- Длинные крепятся к обрешетке, к стропилам.
- Короткие к передней доске, в соответствии с первоначальным планом или потому, что крыша уже установлена.

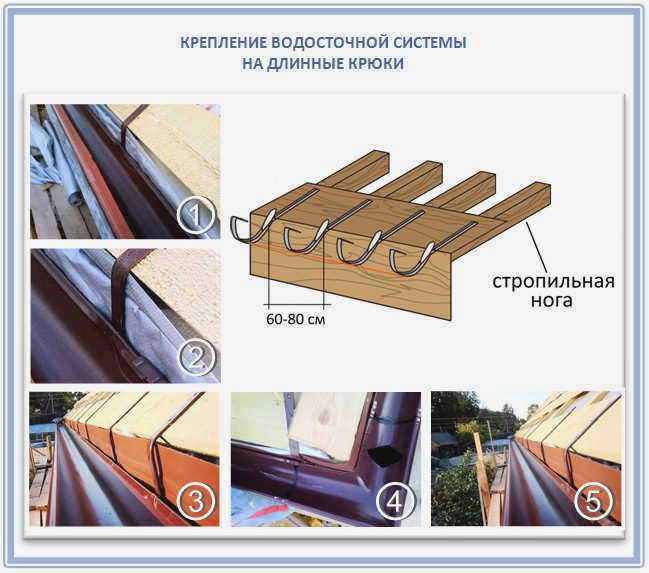

Расстояние между крюками должно составлять примерно 50 см, максимум 60 см. Если используются более длинные кровельные крюки, лучше прикрутить их через обрешетку непосредственно к стропилам, тогда водосточная система будет более прочно закреплена.
Как длинные, так и короткие стропила в конце монтажа должны быть покрыты капельной лентой.
Конечно, длинные крюки должны крепиться непосредственно к обрешетке под кровельным покрытием в соответствии со всеми правилами. Однако часто бывает так, что старое кровельное покрытие просто невозможно снять или поднять.
Например, она старая, поэтому такие крюки часто прикручивают даже к карнизному окладу. Несмотря на нелогичность этого метода, на практике он часто является разумным, а иногда и единственным вариантом.

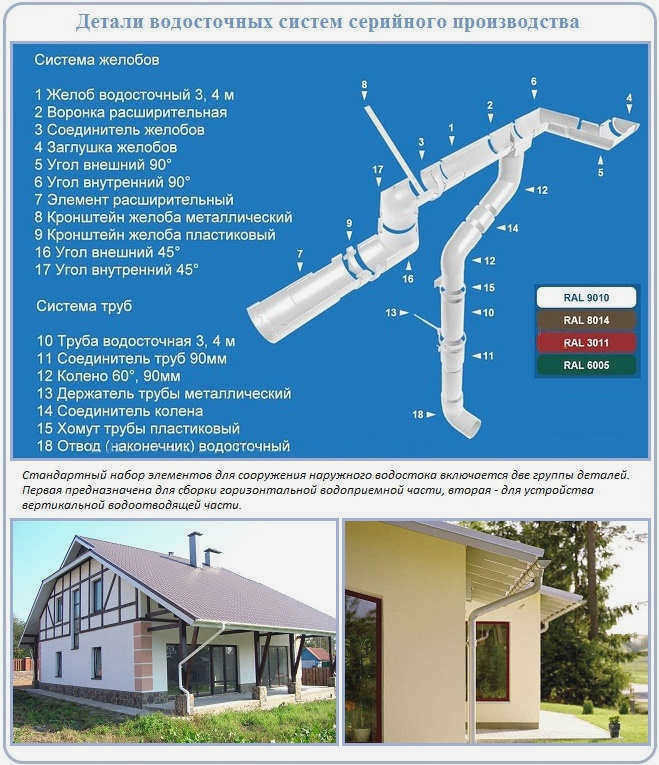

Из чего состоит водосток

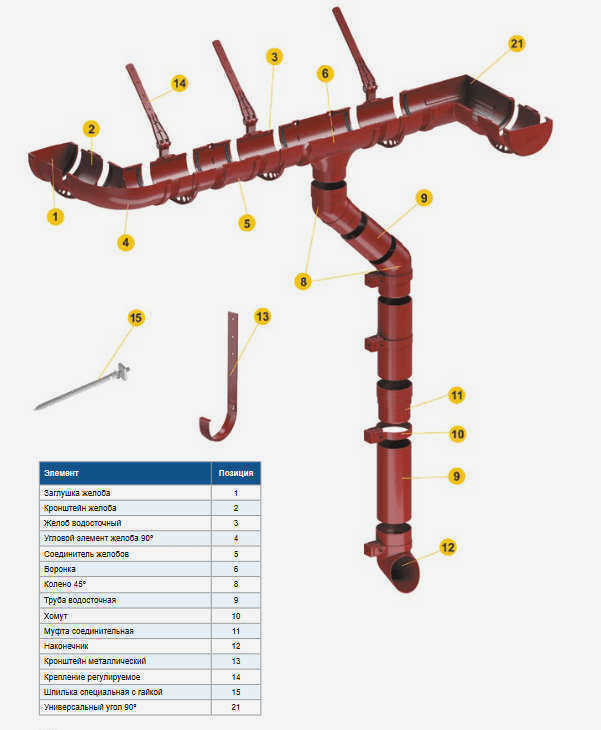

Оба типа водосточных систем строятся одинаково, т.е. набор элементов, из которых они состоят, одинаков. Эти элементы делятся на две группы в зависимости от их назначения и расположения в дренажной конструкции:
- горизонтальные (водосборные). Основная задача этой части системы – собрать всю воду с крыши и подвести ее к воронке. Для этого необходимы желоба и кронштейны для их установки, соединители и поворотные элементы (уголки), заглушки;
- вертикальный (водослив). Здесь вода поступает в водосточную систему через стояк водосточной трубы. Помимо труб и воронок используются фасонные элементы (колена) для обхода карнизов и других выступающих участков, а также тройники, соединители, дренажные насадки и хомуты для крепления стояка к фасаду.
Пластиковая дренажная система Docke СТАНДАРТ Предназначена для крыш площадью до 150 м 2
Линейные размеры основных компонентов (т.е. длина труб и желобов) могут отличаться у разных производителей, но это не принципиально. Чем шире ассортимент производителя, тем удобнее устанавливать систему и тем меньше отходов останется после монтажа.
Как выбрать водосточную систему
Установку водостоков часто заказывают вместе с монтажом кровли. В этом случае подбором аксессуаров занимается мастер-кровельщик.
Если вы планируете сделать это самостоятельно, вам необходимо:
- Определиться с материалом;
- Произвести необходимые расчеты;
- Составить спецификацию оборудования, в которой будет указан необходимый набор комплектующих и их количество.
Следующие инструкции помогут вам правильно оборудовать систему с учетом размеров и конфигурации вашего дома.
Металл или пластик – что лучше?
На этот вопрос трудно дать однозначный ответ, но все зависит от ваших предпочтений, опыта и бюджета. С точки зрения несущей способности и долговечности оба варианта примерно равноценны. Решение следует принимать, обращая внимание на ряд факторов: общий дизайн, фактуру материала и тип кровли. На морском побережье, например, не рекомендуется использовать металлические водостоки, поскольку они быстро ржавеют из-за высокой концентрации соли в воздухе. Гарантия производителя не распространяется на такие случаи. С другой стороны, они, вероятно, будут хорошо сочетаться с крышей из металлочерепицы.
Расчет сечения труб и желобов
Следующим шагом в процессе выбора является расчет необходимой пропускной способности водосточной системы:
- Количество воды, попадающей в желоба и трубы, зависит от площади ската крыши, обслуживаемой участком системы. Для прямоугольного ската это произведение его длины и ширины. Более сложные формы крыши делятся на элементарные формы (треугольники, прямоугольники, трапеции), площади которых затем складываются;
- На основе рассчитанной площади рассчитывается диаметр водосточной трубы для обеспечения необходимой пропускной способности. Это требует определенных навыков и знания действующих стандартов, поэтому лучше доверить эту задачу профессионалу. К счастью, многие производители указывают площадь крыши, на которую рассчитана та или иная серия водостоков, поэтому часто можно обойтись без сложных расчетов.
Установка кронштейна водосточного желоба
Рассмотрим технологию монтажа наиболее популярных кронштейнов для водостоков на конкретных примерах. Сначала перечислим общие правила расположения кронштейнов желобов:
- Группа кронштейнов для одного уклона должна образовывать уклон водостока в сторону воронки раковины с подключенным к ней стояком. Уклон задается производителем водосточной системы, обычно он составляет от 2 до 5 мм на погонный метр водостока.
- Кронштейны устанавливаются через равные интервалы. Под стальные и алюминиевые водостоки с шагом 600 – 900 мм. Для медных водостоков расстояние между крюками составляет 300 – 500 мм, для пластиковых систем расстояние не должно превышать 600 мм.
- Крайние крюки линейного желоба располагаются на расстоянии 10 – 15 см от края фризовой доски.
- Кронштейны закрытого желоба для шатровых крыш устанавливаются с обеих сторон углового элемента.
- Дополнительные кронштейны устанавливаются на расстоянии 5 – 10 см от водосточного желоба. Если используются расширяющиеся желоба и пластиковые соединители желобов, их следует устанавливать рядом с ними.
Исходя из вышеуказанных принципов, необходимо спроектировать расположение кронштейнов и рассчитать количество кронштейнов, необходимых для установки.
Помимо вышеуказанных характеристик, необходимо соблюдать особенности расположения крюков в профиле или, так сказать, сечении. Желоб, установленный на кронштейнах, должен перекрывать выступ карниза минимум на треть, максимум на половину его диаметра.
В зависимости от типа кровли и крутизны конструкции размер этого свеса варьируется от 3 до 7 см. Чем круче уклон, тем больше свес карниза за карнизной планкой.
Полезное видео по теме
Предлагаем вашему вниманию видео, в котором показано, как установить длинные кронштейны своими руками:
Интересное приспособление для сгибания ножки длинных крюков:
Крепление коротких пластиковых кронштейнов водостока:
Мы проанализировали варианты и способы монтажа наиболее распространенных типов кронштейнов. Описаны основные требования к их установке и креплению, которые необходимо соблюдать при монтаже всех типов кровельных водостоков. Соблюдение технологических принципов является гарантией успеха и долгого срока службы водосточной системы, установленной с помощью надежных кронштейнов.
Особенности конструкции водосточной системы
Водостоки из поливинилхлоридных компонентов конструктивно мало чем отличаются от своих металлических предшественников и прототипов. Выпускаемые промышленностью комплекты содержат аналогичные детали, из которых собираются горизонтальные и вертикальные ветви систем. Сборка и монтаж производятся в одинаковое количество этапов и в схожей последовательности.
Однако при изготовлении и монтаже дренажа ПВХ "конструкторы" строго учли специфическое свойство изделий на основе полимеров. Это характерная нестабильность размеров, проявляющаяся при изменении температуры фона. Пластиковые детали способны увеличиваться в линейном направлении при нагревании и возвращаться в прежние геометрические пределы при охлаждении.
Желоб, предназначенный для использования на открытом воздухе, будет естественным образом охлаждаться зимой и подвергаться нагреву жарким летом. При колебаниях температуры он будет удлиняться, а затем укорачиваться. Нарушить линейные движения, присущие полимерам, сложно и не нужно. Достаточно приспособиться к ним. Другими словами, эти особенности должны быть учтены при проектировании и монтаже системы.

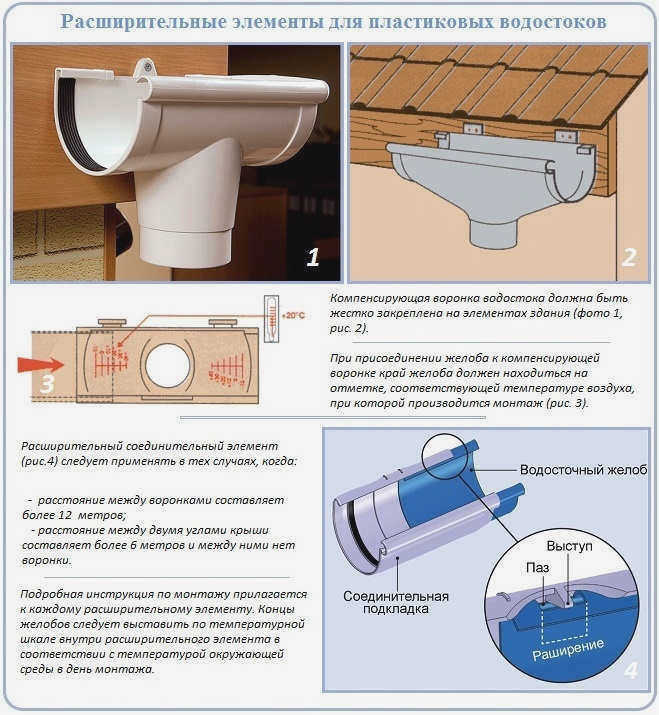

Для строительства водосточных систем из ПВХ изготавливаются специальные компенсационные и соединительные детали. Они позволяют удлинять и укорачивать основные элементы системы без деформации и повреждений в течение обещанного производителем количества циклов. Их конструкция допускает некоторое перемещение с последующим возвращением в исходное положение.
Помимо описанной особенности, у пластиковых изделий есть еще одна важная характеристика, которую следует учитывать при креплении водостоков из ПВХ к крыше. Он имеет склонность к деформации и провисанию на длинных участках, которые не имеют опоры.
Этапы сборки и установки водосточной системы
Строительство водосточной системы из ПВХ-компонентов происходит в четко определенной последовательности. В целом, алгоритм строительства водосточного контура включает в себя следующие виды работ:
- Проектирование. Составление простой схемы с выбором оптимального размера системы и расчетом количества основных деталей, необходимых для устройства и крепежа.
- Сборка и установка водоприемной части. Сюда входят желоба и водосточные трубы, которые собирают осадки с крыши и подают их к водосточным трубам.
- Сборка и установка водосточной секции. Это водосточные трубы, которые направляют организованный поток на определенный участок стяжки или в ливневую канализацию.
Монтаж дренажной системы производится только в порядке сверху вниз. Это означает, что сначала устанавливаются водоприемники, а затем монтируются и подключаются стояки. Строгое соблюдение последовательных этапов диктуется технологическими особенностями системы и техническими характеристиками материала, используемого при ее изготовлении.
Строгие правила проектирования

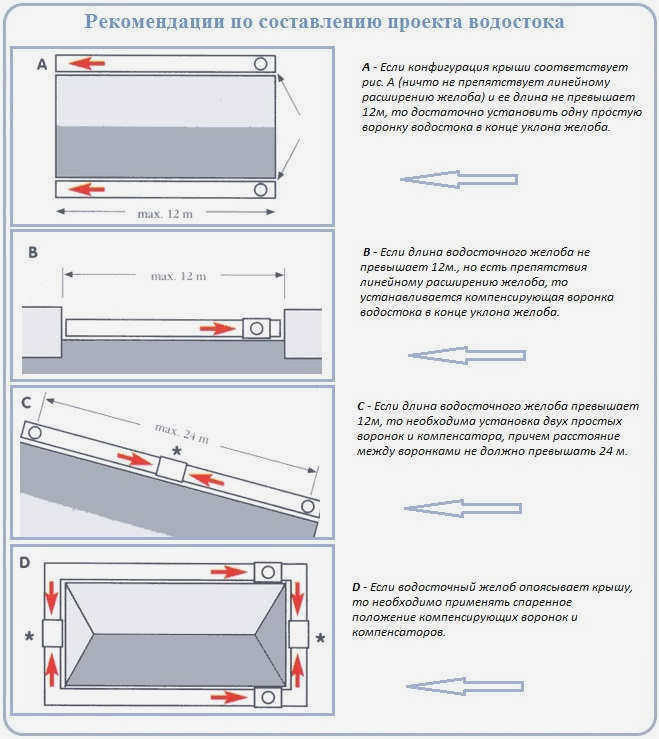

При проектировании дренажной системы важно соблюдать технологические рекомендации, обеспечивающие правильное функционирование контура и бесперебойный отвод атмосферных вод. Для этого необходимо своевременно выяснить следующие вопросы:

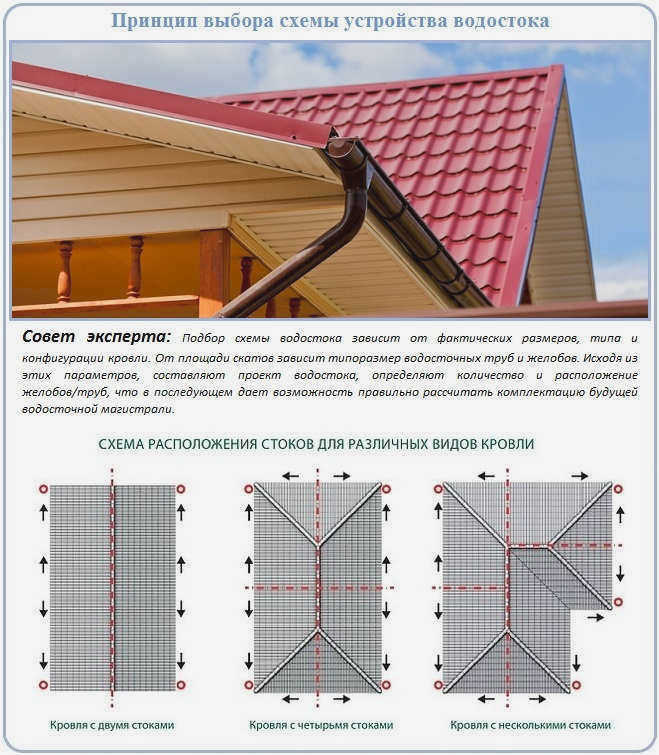

- Оптимальная конфигурация водостока. Скатные крыши традиционно оснащаются двумя отдельными водостоками, шатровые крыши – непрерывным водосточным контуром. При строительстве последних требуются угловые соединения.
- Количество водосточных труб. Каждые 12 м пластикового водостока должны быть оснащены одним стояком. Если длина желоба, обычно ориентированная на длину карниза, превышает 12 м, то потребуется два стояка с обычными выпусками и компенсационная воронка.
- Использование компенсационных воронок. Они используются в нескольких случаях: а) для строительства желобов длиной более 12 м; б) в случае технических препятствий в пристройке, например, вблизи стен соседних зданий; в) для установки закрытой водосточной системы по периметру крыши.
- Выбор кронштейнов для водосточных желобов. При монтаже используются длинные или короткие крючковые кронштейны. Длинные крепятся к обрешетке до укладки кровельного покрытия, короткие крепятся к фронтальной опалубке в любое время, в том числе после укладки кровельного покрытия.

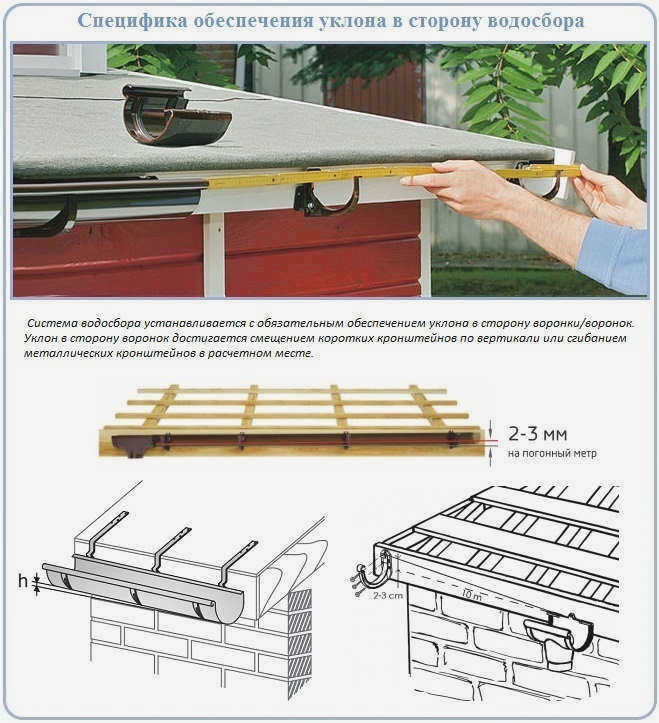

- Соблюдение шага желоба. Рекомендуемый производителем уклон составляет от 2 мм до 5 мм на погонный метр кровельного водостока в зависимости от системы. Уклон формируется в сторону водосточного желоба путем установки кронштейнов на смещенной высоте.
