Существует линейная зависимость между толщиной перекрываемого пола и расстоянием между лагами: чем толще пол, тем больше может быть расстояние между лагами.
Требования к основанию пола и правила выбора правильного расстояния между лагами основания пола
Сделать ровный и прочный пол в собственном доме – самая важная задача. Существует широкий выбор материалов и технологий для устройства пола. В последние годы большую популярность приобрели стяжки из минеральных или синтетических смесей. Такая конструкция может стать не только основой для финишного покрытия, но и выполнять функцию пола. Однако сегодня мы хотели бы поговорить о традиционной конструкции пола – деревянных полах. А точнее об одном из его элементов – лагах.
Что такое лаги?

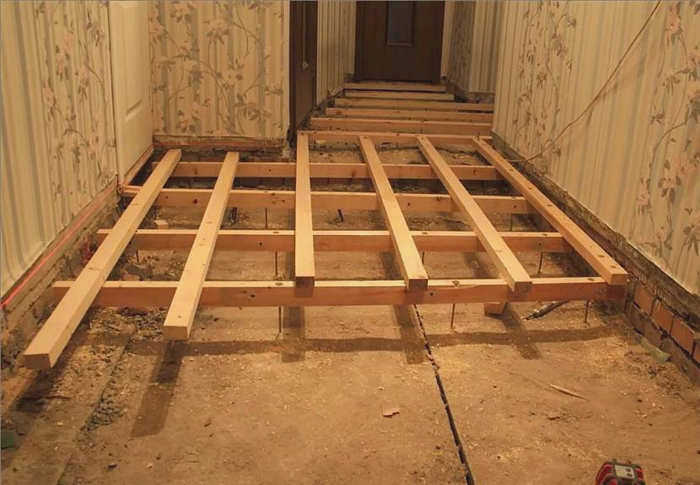

Устройство деревянного пола по лагам в частном доме – старая технология. В настоящее время в нее внесены некоторые изменения, но основные принципы остались прежними. Эта конструкция пола характеризуется такими преимуществами, как простота и надежность. Отсюда, в принципе, и ее популярность.

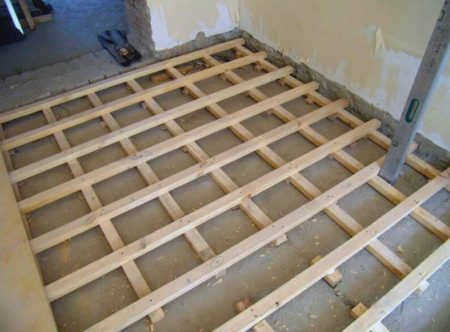

Что такое лаги? По сути, это лаги, уложенные поперек помещения. Они становятся основой для укладки на них деревянных досок. Обычно для этого используются пиломатериалы, хотя следует отметить, что в строительстве частных домов допускаются железобетонные изделия, металлические профили, а сегодня даже полимерные материалы.
Конструкция деревянных балок также может быть различной. Очевидно, что лучшим вариантом является ровная балка, подогнанная под определенные размеры. Ведь с таким материалом проще работать: подгонять, выравнивать и собирать. Можно использовать ребристые доски толщиной не менее 50 мм. Если расстояние между балками большое, следует укладывать две или три доски.
Иногда используются даже бревна или кругляки, которые с одной стороны ошкуриваются до ровной поверхности, на которую затем укладывается контрбрус для половых досок.
Следует помнить, что дерево по некоторым параметрам уступает бетону. Но у него есть и свои большие преимущества:
- малый удельный вес, что практически не создает нагрузки на фундамент и дополнительные опоры;
- пол, сформированный на лагах, вентилируется, что значительно продлевает срок службы как всей конструкции, так и финишного покрытия;
- коммуникационные системы легко размещаются между балками, и к ним можно легко получить доступ в случае поломки;
- балки перекрытия обычно изолированы, что делает конструкцию соответствующей нормам и стандартам;
- конструкция пола также может быть выровнена с помощью балок, что гораздо проще и дешевле, если такая проблема возникает с бетонными полами;
- долговечность отложенной конструкции не хуже, чем у любой другой;
- такая конструкция равномерно распределяет нагрузку по всей поверхности фундамента;
- сам пол, уложенный на лаги, легче ремонтировать.
От чего зависит выбор балок перекрытия?

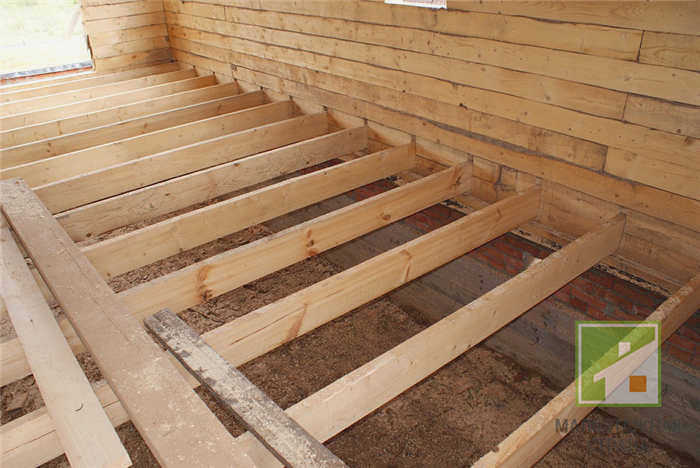

Размер балок перекрытия зависит от того, где они уложены. Например, в многоквартирных домах с деревянными или бетонными полами в качестве балок, на которые будут опираться половые доски, можно использовать тонкий деревянный брус. Однако в домах с деревянным каркасом балки обычно являются частью каркаса дома и выполняют значительную несущую функцию, поэтому они должны иметь гораздо большее сечение.
При проведении расчетов необходимо учитывать следующие факторы
- Толщина материала напольного покрытия (ДСП, доски и т.д.);
- Примерное расстояние между балками перекрытия;
- Ожидаемая максимальная удельная нагрузка на пол.
Все эти параметры будут определять сечение досок, брусьев и других пиломатериалов, используемых для пола.
При расчете расстояния между балками пола важно помнить, что крайние балки не должны располагаться дальше 30 миллиметров от стен, и это следует учитывать при расчете.
Результат обычно не является целым числом, но его всегда следует округлять в большую сторону, чтобы фактическое количество балок было не меньше расчетного. В противном случае конструкция пола может оказаться недостаточно прочной, особенно если учесть, что такая экономия будет весьма незначительной по сравнению с вероятным риском.
Самые дешевые балки для пола можно найти на лесопилках, а затем в интернет-магазинах DIY.
Когда дело доходит до монтажа пола, не рекомендуется слишком экономить. Балки должны иметь не только правильное сечение, но и достаточную плотность. Если расстояние между балками пола будет слишком большим, доски начнут прогибаться и "играть". Аналогично, если расстояние между балками перекрытия слишком велико, доски начнут крошиться и трескаться.
Пример расчета расстояния между балками пола

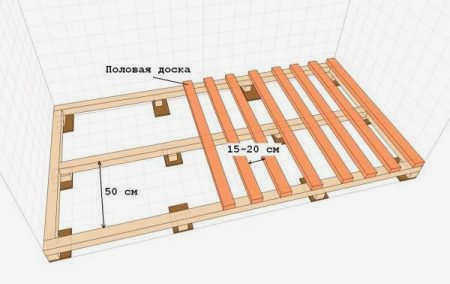

Расстояние между лагами пола может быть относительно большим, поскольку толстые доски более долговечны, чем, скажем, тонкая фанера. Следовательно, более тонкие отделочные материалы потребуют более частого расположения лаг.
Чтобы проиллюстрировать это, давайте рассмотрим пример пола с такими деталями:
- длина комнаты составляет 12 метров;
- Использование бруса 100×180 мм для балок;
- в качестве напольного покрытия используются доски толщиной 30 мм.

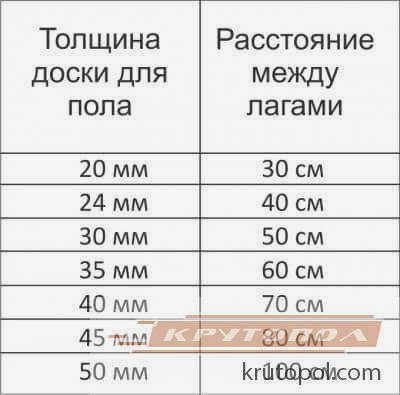

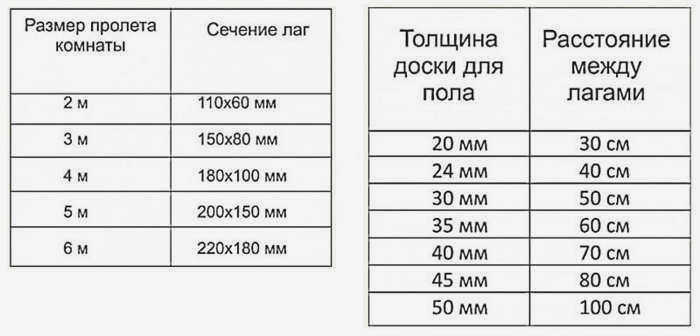

Таблица расстояния между балками пола для досок:
Согласно приведенной выше таблице, для доски толщиной 30 мм оптимальное расстояние между лагами пола должно составлять 50 см.
Обозначим общее количество балок буквой "k".
Тогда общая ширина всех балок составит (100 мм * k).
Расстояние между стеной и крайними балками составит 30 мм.
Соответственно, расстояние между соседними балками составит (k – 1).
Расстояние между всеми элементами будет (0,5 * (k – 1)).
Расчет расстояния между балками перекрытия начинается с определения расстояния между балками с помощью следующего уравнения
Длина помещения = общая ширина балок + сумма расстояний между балками + расстояние между стенами
12 м = 100 мм * k + 0,5 * (k – 1) м + 30 мм * 2
Важно свести уравнение к одной системе счисления. В результате получаем:
12 м = 0,1 м * k + 0,5 * (k – 1) + 0,03 * 2
Вспоминая школьную алгебру, решаем уравнение:
12 = 0,1 * k + 0,5 * k – 0,5 + 0,06;
12 + 0,5 – 0,06 = 0,1 * k + 0,5 * k;
12,44 = 0,6 * k;
k = 20,7 единиц.
Поскольку количество балок может быть только целым числом, оно округляется в большую сторону, т.е. требуется 21 балка.

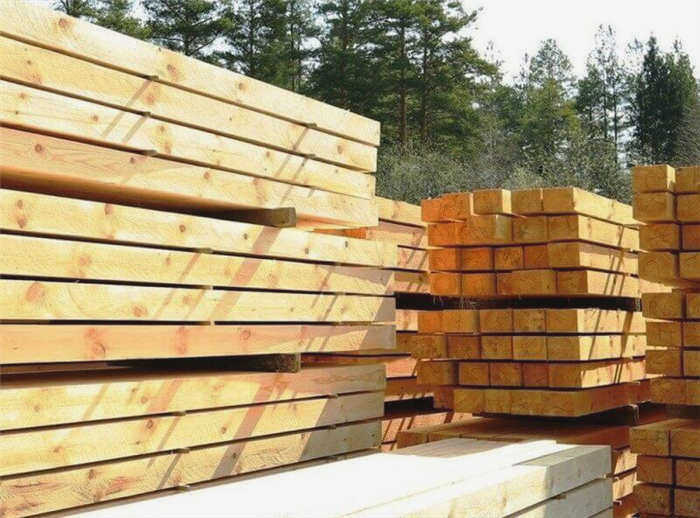

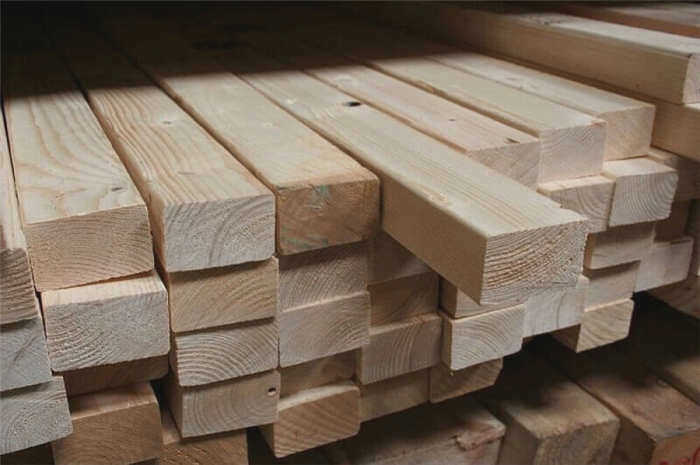

Выбор древесины
Для балок можно использовать неоштукатуренные доски, лиственных или хвойных пород.
Хвойная древесина дешевле, наиболее доступными являются ель и сосна.
Этот материал достаточно прочен, но более восприимчив к разрушительному воздействию влажной среды, чем древесина лиственных пород. Целесообразно использовать древесину хвойных пород в отапливаемых, сухих помещениях.
Полы из твердой древесины более дорогие из-за более высокой цены материала. Однако конструкции из такой древесины обладают хорошей биостойкостью и гораздо более устойчивы к процессу гниения.
Основным недостатком этого материала является низкая прочность на изгиб, поэтому при использовании балок из лиственных пород следует соблюдать осторожность, если планируется высокая нагрузка на перекрытия. Не рекомендуется использовать балки из мягких пород дерева, таких как липа и тополь.
Сибирская лиственница сочетает в себе все полезные свойства лаг. Эта хвойная древесина не боится влаги и обладает хорошей прочностью, которая со временем только увеличивается. Даже при использовании в бане строительных материалов из сибирской лиственницы строение прослужит несколько десятилетий без потери эксплуатационных характеристик.
Более высокая стоимость такого материала будет компенсирована его долговечностью.

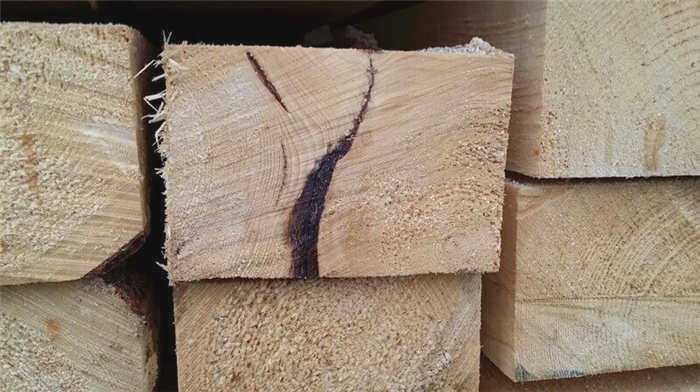

Влажность древесины
Важным параметром древесины, используемой в строительстве, является ее влажность. Она не должна превышать 20%, оптимальное значение – 12%.
Существует несколько способов измерения степени насыщения древесных волокон водой.
Визуальный метод
Самым простым, хотя и не самым точным, может быть метод определения влажности материала:
Размеры балок перекрытия
Хотя монтаж балок относительно прост, подготовительный этап, связанный с расчетом и разметкой древесины, должен быть проведен тщательно. От этого зависит качество пола, его надежность и долговечность.
Основными данными для расчета являются:
- Назначение и размеры помещения.
- Тип основания, на котором будут установлены балки (стяжка, опоры, столбы фундамента).
- Расположение балок – одностороннее или решетчатое.
В коридорах и проходах лучше устанавливать каркас поперечно направлению движения. Это позволит использовать более мелкие пиломатериалы.
Стандартные размеры

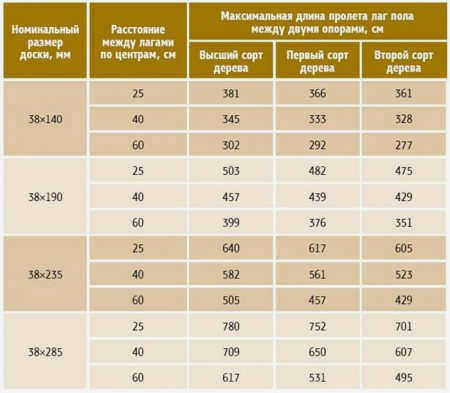

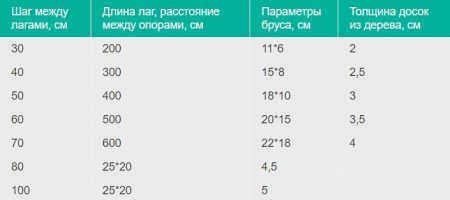

Существуют стандартизированные средние значения, которые принимаются для расчета поперечного сечения балок и расстояния между ними в пропорции к длине пролета.
Эти данные можно использовать для точного расчета расстояния между балками.
Как рассчитать размер и сечение
Чтобы рассчитать правильный размер древесины для балок перекрытия, измерьте размеры помещения и выберите, как будут укладываться балки – продольно или поперечно,
Чтобы компенсировать сезонное расширение древесины, длина цельного бруса или сборной конструкции должна быть на несколько сантиметров меньше, чем расстояние между стенами, расположенными перпендикулярно месту его укладки.
Сечение или толщина деревянного бруса зависит от
- материала, из которого изготовлен брус;
- толщины будущей обшивки;
- расстояния между пролетами или точками опоры бруса;
- интенсивности движения в помещении;
- напряжения, которые могут существовать на полу.

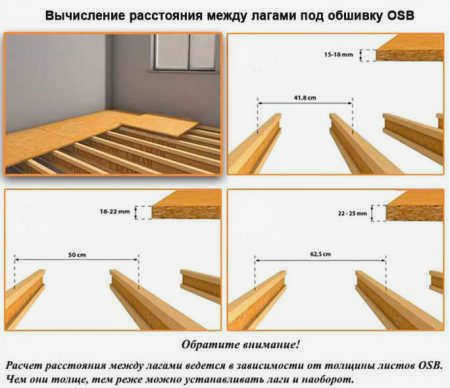

Толщина OSB для полов на балочных перекрытиях
| Расстояние между балками | Толщина ОСП |
| 30 см | 9 мм |
| 60 см | 12 мм |
| 90 см | 18 мм |
| 120 см | 21 мм |
| 150 см | 27 мм |
Таблица рекомендуемых сечений деревянных балок для длины пролетов
| Нагрузка – 150 кг/м² | |
| Длина пролета | Сечение балки |
| 3 метра | 50×140 мм |
| 3,5 метра | 50×160 мм |
| 4 метра | 60×180 мм |
| 4,5 метра | 80×180 мм |
| 5 метров | 80х200 мм |
| 5,5 метра | 100×200 мм |
| 6 метров | 100×220 мм |
| Грузоподъемность – 200 кг на м² | |
| Длина пролета | Секция балки |
| 3 метра | 50×160 мм |
| 3,5 метра | 50×180 мм |
| 4 метра | 70×180 мм |
| 4,5 метра | 70х200 мм |
| 5 метров | 100×200 мм |
| 5,5 метра | 120х220 мм |
| 6 метров | 140×220 мм |
| Грузоподъемность – 250 кг на м² | |
| Длина пролета | секция балки |
| 3 метра | 60×160 мм |
| 3,5 метра | 50×180 мм |
| 4 метра | 70х200 мм |
| 4,5 метра | 100×200 мм |
| 5 метров | 120×200 мм |
| 5,5 метра | 140х220 мм |
| 6 метров | 160×220 мм |
| Грузоподъемность – 350 кг на м² | |
| Длина пролета | балочная секция |
| 3 метра | 70×160 мм |
| 3,5 метра | 70×180 мм |
| 4 метра | 80х200 мм |
| 4,5 метра | 100х220 мм |
| 5 метров | 120×220 мм |
| 5,5 метра | 160×220 мм |
| 6 метров | 200×220 мм |
