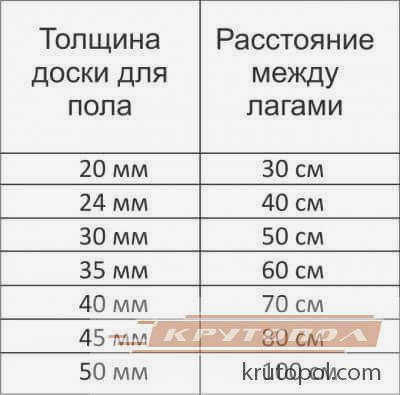

Существует линейная зависимость между толщиной укладываемого пола и расстоянием между лагами: чем толще пол, тем больше может быть расстояние между лагами.
Расстояние между балками для пола из досок, фанеры, OSB: таблицы, расчеты
Для того чтобы пол был прочным и долговечным, чтобы доски пола не скрипели и не прогибались под ногами, прежде всего, необходимо правильно рассчитать все параметры конструкции, в том числе расстояние, на котором должны располагаться балки перекрытия. От правильных расчетов будет зависеть не только долговечность пола, но и количество используемого материала и, соответственно, стоимость работ.
От чего зависит выбор балок?
Размер выбранных балок также будет зависеть от места их установки. Например, в жилых домах с деревянными или бетонными перекрытиями в качестве балок можно смело использовать тонкий брус, на который будут опираться половые доски. В то же время в деревянном каркасном здании балки, как правило, также являются частью каркаса дома, принимая на себя значительную нагрузку, т.е. выполняют несущую функцию, поэтому они должны иметь гораздо большее сечение.
При проведении расчетов необходимо учитывать следующие факторы
- Толщина материала напольного покрытия (ДСП, доски и т.д.);
- Примерное расстояние между балками перекрытия;
- Предполагаемая максимальная удельная нагрузка на пол.
Все эти параметры будут определять сечение досок, брусьев и других пиломатериалов, используемых для пола.

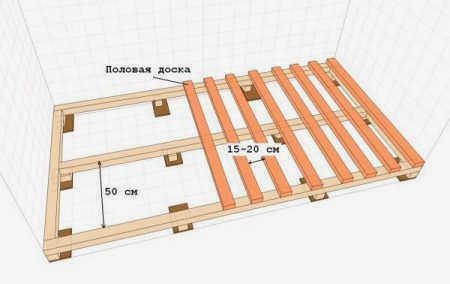

При расчете расстояния между балками пола важно помнить, что крайние балки не должны располагаться дальше 30 миллиметров от стен, и это необходимо учитывать при расчетах.
Расчет обычно не дает целого числа, но его всегда следует округлять в большую сторону, чтобы фактическое количество балок было не меньше расчетного. В противном случае прочность конструкции пола может оказаться недостаточной, особенно если учесть, что такая экономия окажется совершенно незначительной по сравнению с вероятными рисками.
Самые дешевые балки для пола можно найти на лесопилках, а затем в интернет-магазинах DIY.
Не рекомендуется экономить слишком много денег, когда речь идет об установке пола. Балки должны иметь не только правильное сечение, но и достаточную плотность. Если расстояние между лагами для дощатого пола слишком велико, доски начнут прогибаться, "играть". Аналогично, если расстояние между лагами для пола из OSB слишком велико, плиты начнут крошиться и трескаться.
Что такое балка?
Этот термин относится к поперечным или продольным балкам, уложенным в основании помещения. К ним уже прикреплены доски, создающие горизонтальную, ровную поверхность пола.
Балки можно использовать независимо от материала основания пола:
- бетонная плита;
- балки перекрытия;
- даже обычная подложка.
Все варианты используют примерно одинаковую конструкцию, с единственным различием в способе крепления балок.
Функции, выполняемые балками
- Они создают ровную горизонтальную поверхность пола.
- Более равномерно распределяют нагрузку на фундамент.
- Они создают воздушный зазор между полом и финишным покрытием. Это пространство обычно используется для прокладки коммуникаций, а иногда и для хранения предметов.
- В большинстве случаев пространство между балками заполняется тепло- и звукоизоляционным материалом, что делает помещение заметно теплее и тише.
- Прогнившую или треснувшую балку можно быстро заменить на новую без повреждения конструкции пола.
- ровность;
- прочность;
- минимальная деформация при номинальной нагрузке.
При выборе балок перекрытия важно помнить, что могут использоваться различные материалы, наиболее традиционным из которых является дерево, хотя в качестве балок перекрытия также могут быть выбраны железобетон, металл или пластик. Регулируемые конструкции из металлических швеллеров или железобетона также встречаются, хотя и не часто. При использовании очень прочных балок допустимая нагрузка на перекрытие может быть увеличена в несколько раз. Такие элементы чаще всего используются при строительстве промышленных объектов или общественных зданий.
Балки могут использоваться под:
- используются балки с минимальным диаметром 160 мм;
- балки диаметром 150 мм, которые просто зачищаются;
- доски для балок перекрытия также могут быть использованы, если несколько таких досок укладываются на высоту 200 мм, сшиваются вместе и размещаются на концах
- прямоугольные пиломатериалы с поперечным сечением, соответствующим расчетной нагрузке на пол;
- Сборные регулируемые балки наиболее удобны в использовании.

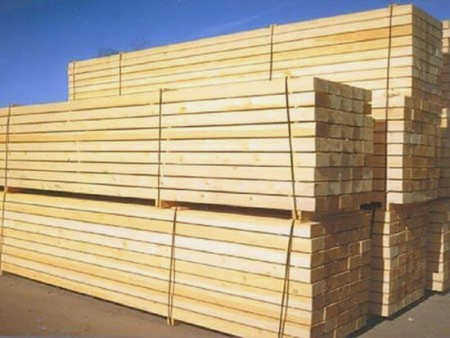

Выбор древесины для балок:

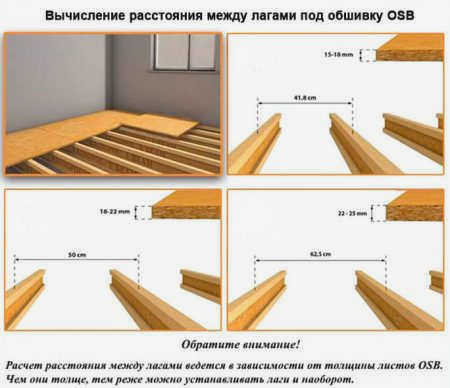

толщина OSB для балок
| расстояние между балками | толщина ОСП |
| 30 см | 9 мм |
| 60 см | 12 мм |
| 90 см | 18 мм |
| 120 см | 21 мм |
| 150 см | 27 мм |
Таблица рекомендуемых сечений деревянных балок для длины пролетов
| Нагрузка – 150 кг/м² | |
| Длина пролета | Сечение балки |
| 3 метра | 50×140 мм |
| 3,5 метра | 50×160 мм |
| 4 метра | 60×180 мм |
| 4,5 метра | 80×180 мм |
| 5 метров | 80х200 мм |
| 5,5 метра | 100×200 мм |
| 6 метров | 100×220 мм |
| Грузоподъемность 200 кг на м² | |
| Длина пролета | Секция балки |
| 3 метра | 50×160 мм |
| 3,5 метра | 50×180 мм |
| 4 метра | 70×180 мм |
| 4,5 метра | 70х200 мм |
| 5 метров | 100×200 мм |
| 5,5 метра | 120х220 мм |
| 6 метров | 140×220 мм |
| Грузоподъемность – 250 кг на м² | |
| Длина пролета | секция балки |
| 3 метра | 60×160 мм |
| 3,5 метра | 50×180 мм |
| 4 метра | 70х200 мм |
| 4,5 метра | 100×200 мм |
| 5 метров | 120×200 мм |
| 5,5 метра | 140х220 мм |
| 6 метров | 160×220 мм |
| Грузоподъемность – 350 кг на м² | |
| Длина пролета | секция балки |
| 3 метра | 70×160 мм |
| 3,5 метра | 70×180 мм |
| 4 метра | 80х200 мм |
| 4,5 метра | 100х220 мм |
| 5 метров | 120×220 мм |
| 5,5 метра | 160×220 мм |
| 6 метров | 200×220 мм |
Породы древесины, которые необходимо учитывать

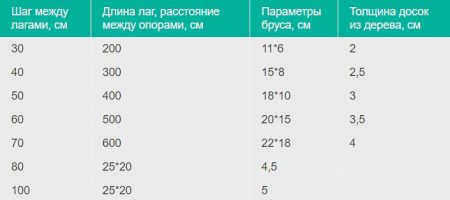

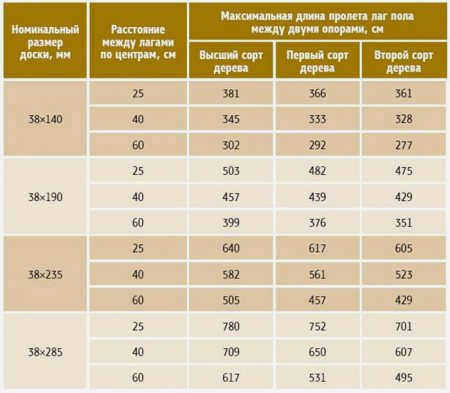

Ниже приведена более полная таблица, учитывающая породу древесины, толщину доски и расстояние между лагами.
Что касается ширины доски, то она не влияет на расстояние между балками и может быть любой. Как правило, можно приобретать доски шириной от 75 до 275 мм (ГОСТ 24454-80). Однако в помещениях с повышенной влажностью или высокой температурой (бани, сауны) рекомендуется использовать более узкие доски. Чем более узкая плита, тем больше в ней щелей. Щели позволяют материалу свободно сжиматься или расширяться в зависимости от влияния влажности и температуры.
Поэтому в данной статье рассматривается толщина дощатого пола в зависимости от породы древесины и расстояния между лагами.
Методы проверки досок
Размеры досок или брусьев, а именно длина, ширина и толщина, измеряются с помощью металлических линеек, измерительных лент, штангенциркулей и глубиномеров. Помимо измерительных инструментов, существуют также методы проверки досок.
Ширину и толщину материала измеряют на концах и в середине длины заготовки.
Перпендикулярность сторон плиты измеряется с помощью квадратов или прямых калибров и пазовых калибров. Максимальный зазор должен быть определен с помощью этого метода измерения.
Отклонение от плоскостности определяется с помощью специальных щуповых измерителей путем определения максимального зазора между поверхностью проверяемого изделия и контрольной поверхностью. Допустимое отклонение от плоскостности не должно превышать 0,1 мм/м.
Шероховатость поверхности пластин или прутков определяется путем сравнения с эталонными материалами. Поверхности материала должны быть равномерно освещены рассеянным светом так, чтобы освещенность деталей составляла не менее 150 люкс.
Качество консерванта материала определяется визуальным осмотром.
Информационное видео
В этом видеоролике показаны правила выбора оптимальной доски для укладки как подложки, так и пола. Соблюдая эти правила, вы сможете сэкономить на строительных материалах без ущерба для качества создаваемой поверхности: пол будет прочным и устойчивым.
