Расстояние между плитами перекрытия при монтаже

При детализации перекрытия, опирающегося на внутренние несущие стены, все элементы на чертеже указываются так же, как описано выше. Если имеются дополнительные строительные детали, они также указываются на монтаже.:

Как укладывать плиты перекрытия на фундамент

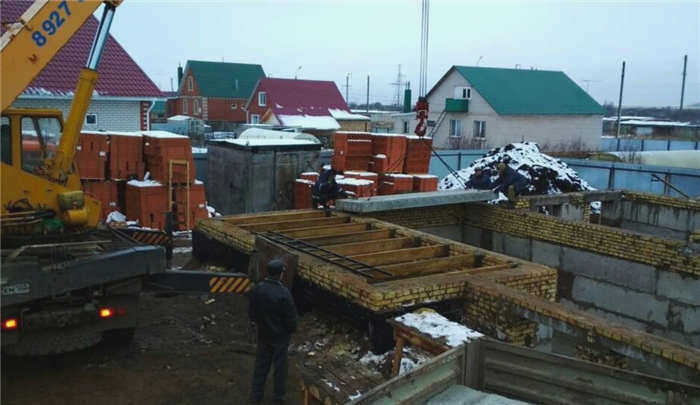

Самый простой и быстрый способ создания перекрытия между первым этажом отдельно стоящего дома и подвалом – это укладка железобетонных плит. Этот процесс, несмотря на кажущуюся простоту, на самом деле требует особого внимания и знания нюансов строительных работ. Кроме того, монтаж считается дорогостоящим, поскольку уложить их без крана невозможно. Потребуются три-четыре помощника. Все услуги должны быть оплачены. Но есть возможность установить плиты перекрытия на фундамент своими руками. Ниже вы узнаете, как правильно это сделать.

Принципы и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

• подготовка горизонтальной плоскости фундамента, на которую будут укладываться блоки перекрытия;
• монтаж плиты перекрытия;
• крепление к фундаменту, этот процесс называется анкеровкой;
• заполнение швов и технологических отверстий.

Подготовительный этап

Независимо от того, какие материалы были использованы для строительства плитного фундамента, всегда существует большая вероятность того, что его верхняя горизонтальная плоскость имеет прогибы и неровности. От них необходимо избавиться. Как это сделать, зависит от величины перепада.

1. Если она не слишком большая, до 5 см, используйте цементно-песчаный раствор со щебнем или без него. В этом случае щебень должен быть мелкой фракции. В залитый слой обязательно должна быть уложена армирующая сетка.
2. Если перепад составляет 5-10 см, то выравнивание производится кирпичом.
3. Если она превышает 10 см, плоскость фундамента выравнивается с помощью бетонной армирующей ленты, которая заливается в установленную опалубку.

Чтобы избежать этого, достаточно точно изготовить конструкцию фундамента. Особое внимание следует уделить горизонтальному положению верхней плоскости.

Вы когда-нибудь укладывали плиты перекрытия своими руками?
Да Нет

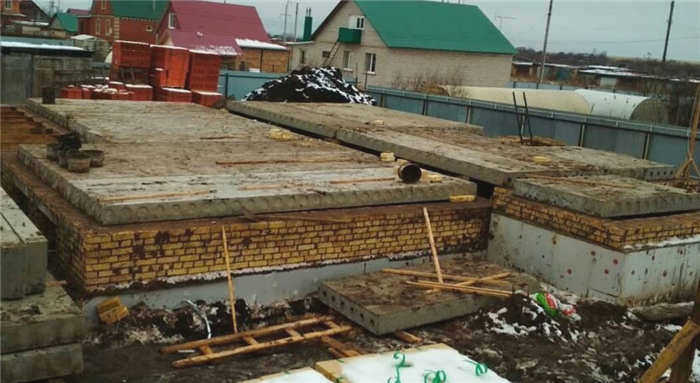

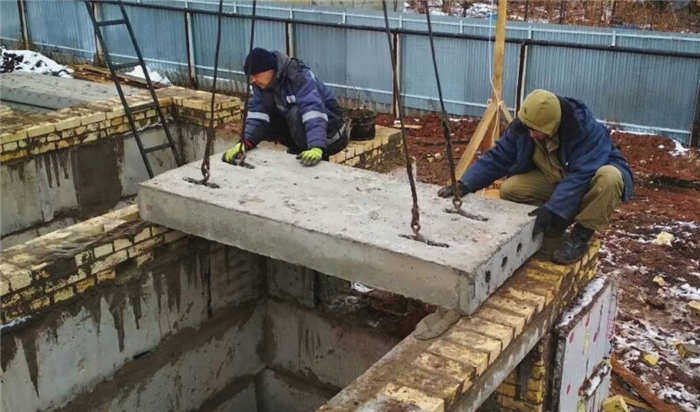

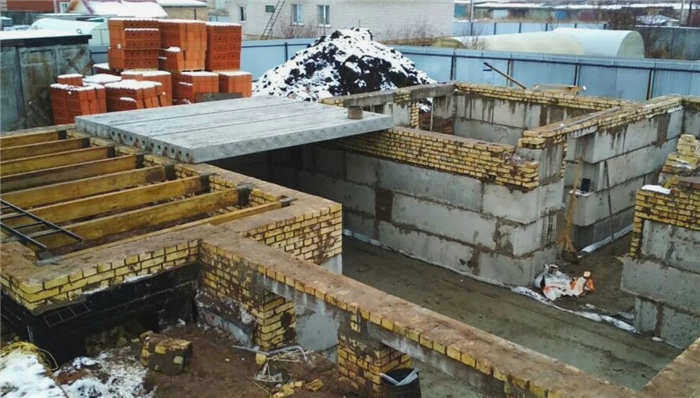

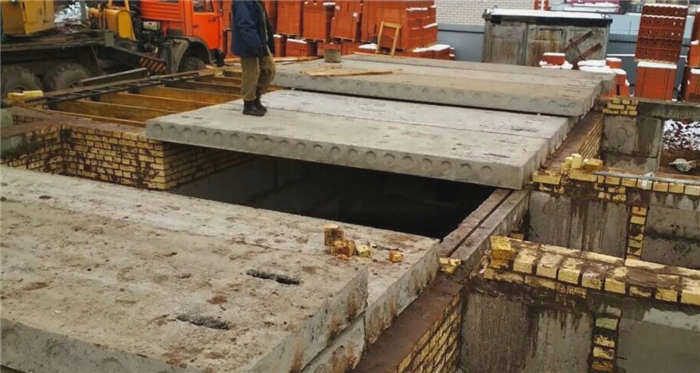

Укладка плит

Прежде чем приступить к укладке плит перекрытия на фундамент, необходимо разобраться в их расположении. Существуют четкие правила и нормы, которым необходимо следовать.

1. Если фундамент выполнен из бетона или фундаментных блоков, то опора плит перекрытия на фундамент должна составлять не менее 6 см.
2. Если фундамент выполнен из кирпича, то опора не должна быть меньше 12,5 см.
3. Первая и последняя плиты перекрытия не должны располагаться на стенах, которые находятся вдоль самих изделий перекрытия. Следует оставлять зазоры до 25 см, которые впоследствии необходимо будет заполнить.

Требования для SP и SNiP

Монтаж плит перекрытия (ПП) это очень сложная работа, связанная с высоким уровнем опасности.Она требует строгого соблюдения правил монтажа и техники безопасности.

Требования к плитам перекрытия начинаются с выбора конструкционных материалов, из которых изготавливается плита перекрытия, а затем продолжаются работы по проектированию и монтажу. На каждом этапе процесса устанавливается национальная, ведомственная и производственная система контроля.

Допустимые нагрузки рассчитываются на основании СНиП 2.03.01-1984 и 2.01.07-85*. Они допускают нормативный прогиб ПП не более 1/150 пролета или 1/75 консольного пролета. В этом случае в процессе эксплуатации будет гарантировано отсутствие трещин на поверхности конструкции. Подготовительные работы должны быть выполнены в соответствии с требованиями СНиП 3.01.01, изданного в 1985 году.

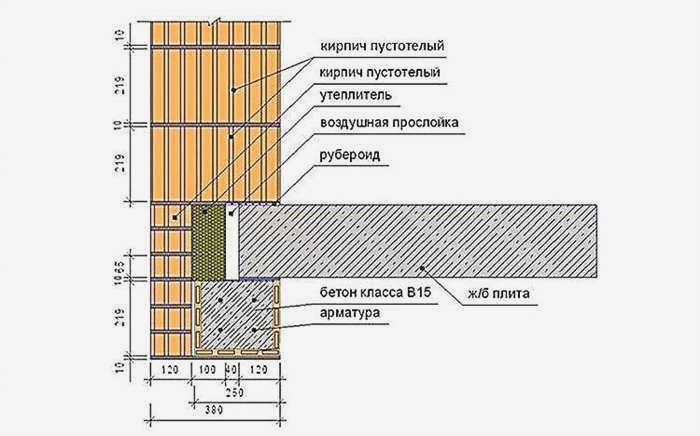

Схема монтажа плиты перекрытия показана на фото:

Строителю также необходимо соблюдать следующие требования:

1. Технология строительства ПП определяется СНиП 3.03.01, изданным в 1987 году. Согласно этому нормативу монтаж конструкции допускается только в соответствии с проектом с геодезической проверкой и только после завершения армирования несущих колонн или аналогичных конструкций и проверки их прочности.
2. Правила техники безопасности при производстве работ по монтажу перекрытий изложены в СНиП III-4, изданном в 1980 году.
3. Основные указания по выполнению работ изложены в СНиП 3.03.01, изданном в 1987 году.
4. Плиты перекрытий для зданий должны соответствовать ГОСТ 9561, изданному в 1991 году.
5. При выполнении работ подрядчик должен соблюдать СНиП 12.03, изданный в 2001 году.

Меры предосторожности

Монтаж ЭП входит в перечень работ с повышенной опасностью. Как основные, так и вспомогательные монтажные работы должны соответствовать требованиям основных стандартов – СНиП № III-4, издание 1980 года.

Схемы укладки

Схемы прокладки зависят от

• этажности здания,
• площади этажа,
• несущих конструкций (стен, опор или балок)
• модификации перекрытий (сплошные, пустотные, сборные или монолитные).

Нормы СНиП допускают 3 схемы опирания перекрытий вдоль стен: с двух, трех и четырех сторон. Они определяются в процессе проектирования и зависят от модификации железобетонных плит и эксплуатационных характеристик исходного бетона и арматуры. Например, плиты ПБ могут устанавливаться с двух сторон.

Плиты ПК изготавливаются на заводах с несколькими вариантами монтажа в зависимости от количества несущих сторон:

1. С 2-й стороны на противоположных несущих стенах с расположением узких граней, так как имеют продольное армирование.
2. С 3-й стороны для П-образных угловых пролетов эти модификации ПП имеют усиленное торцевое армирование.
3. С 4-й стороны ПП обычно устанавливаются в сложных конструкциях, где необходимо оптимально распределить высокие нагрузки, например, с дополнительными надстройками, эти модификации имеют специальное усиленное армирование со всех 4-х концов конструкции.

Конструктивные особенности перекрытий должны быть приняты во внимание до принятия схемы расположения перекрытий. При размещении плит модели ПК необходимо защитить их от нагрузок предшествующих конструкций по концам, так как с увеличением глубины опирания возрастает риск структурных повреждений из-за раздавливания концевых участков плиты.

Чтобы избежать подобных негативных рисков на этих участках, в конструкциях устанавливаются небольшие вертикальные решетки. По этой причине плиты этих моделей не могут быть разрезаны самостоятельно.

Глубина опоры панелей PB не столь категорична и поэтому строго не регламентирована, но специалисты рекомендуют не превышать стандартное значение в 120 мм. Индивидуальность конструктивной пустоты и бесформенный метод монтажа обеспечивают достаточную надежность конечных участков этих модификаций.

Требования СНиП

Глубина заделки плиты перекрытия в стену регламентируется требованиями СНиП 2.08.01-85 ("Жилые здания"), а также СП 335.1325800.2017 ("Крупноблочные конструктивные системы. Принципы проектирования").

Согласно информации, содержащейся в справочных таблицах этих документов, разработанных на основе статических расчетов для 2 групп предельных состояний, минимальная и максимальная требуемая опора перекрытия составляет:

• 40 мм для 4-сторонней опоры. То же условие для 3-сторонней опоры (если контактная поверхность проходит вдоль обеих длинных стен).
• 50 мм – когда плита укладывается на две опоры при пролетах до 4200 мм. Такое же значение требуется для плиты, опирающейся на 3 стороны, если линия контакта проходит только по одной из двух длинных стен.
• 70 мм – для опирания на 2 стены с пролетами от 4200 до 6000 мм.
• 90 мм – для двух опор и длины перекрытия более 6000 мм.

В случае монолитной оболочки здания жесткое заложение горизонтальных и вертикальных железобетонных элементов достигается при полном опирании перекрытия на стену. За счет увеличения площади контакта между стеной и перекрытием уменьшается равномерно распределенная нагрузка, что позволяет уменьшить глубину заделки.

Важно! Как правило, при монтаже сборных плит перекрытий типа ПК или ПБ строители следят за тем, чтобы стандартная величина заделки составляла 120 мм, что кратно ½ линейного размера стандартного глиняного кирпича.

Способ монтажа

Существует 3 основных способа крепления пролетов к стенам, каждый из которых имеет как преимущества, так и недостатки:

1. С обеих сторон – Плита работает по классической схеме балки, как изгибающийся элемент, под постоянными и временными нагрузками. Она подходит для установки в любом помещении. Преимущества: конструкция поддается простым расчетам, исключающим ошибки при выборе типа перекрытия. Недостатки: большая величина опорных реакций делает необходимым глубокое заглубление пролетного элемента в стену для увеличения площади контакта.
2. С трех сторон. Применяется, когда есть необходимость создать пространство с двумя световыми проемами в высоком помещении или когда лоджия размещается в плоскости фасада здания. Существует 2 подвида этого кронштейна:
3. Две короткие стороны и одна длинная сторона.
4. Две длинные стороны и одна короткая сторона.

Преимущества: В обоих случаях площадь контакта больше, чем у 2-сторонней опоры. Следовательно, давление, возникающее из-за веса плиты на см2 , уменьшается, и глубина заложения может быть уменьшена.

Недостатком является то, что плита больше не подчиняется линейной зависимости при расчете по 2 группам предельных состояний.

На практике чаще всего используются сборные железобетонные плиты с опорами с двух сторон, поскольку такая конструкция считается оптимальной с точки зрения монтажа и работы под нагрузкой.

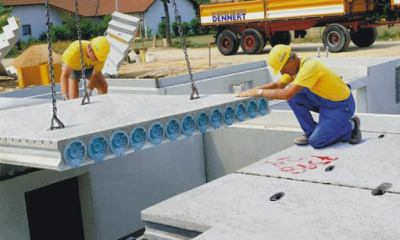

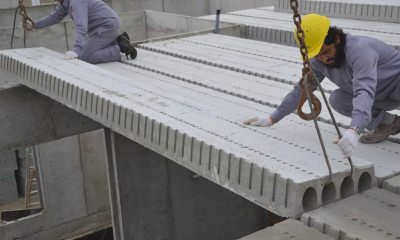

Поскольку пустотные плиты перекрытия являются универсальным вариантом, используемым как в многоэтажном, так и в частном строительстве, именно монтаж пустотных плит будет рассмотрен ниже. Монтаж пустотных плит перекрытия должен производиться в соответствии с требованиями технического паспорта (TDS).

Как организовать процесс

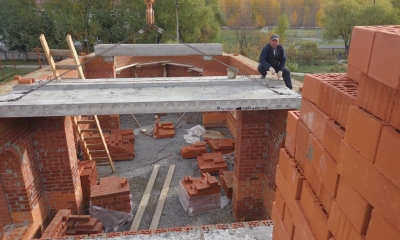

К монтажу плит можно приступать после того, как стены будут установлены на нужной высоте. Если в конструкции используется низкопрочный кладочный материал (напр. пустотелые блоки или газобетон), в качестве несущего основания для плит перекрытия следует уложить полнотелый глиняный кирпич или монолит из тяжелого бетона.

Примечание: В случае монолитного бетона до начала монтажных работ необходимо набрать не менее 75% прочности. При наружной температуре +20 градусов бетон достигает безопасной прочности на сжатие на 7-й день. Быстрее (на 3-й день) можно начинать только в том случае, если лента заливается в несъемную опалубку или если температура наружного воздуха стабильно +30.

Если плиты долго хранились на стройплощадке, они могут быть грязными, а зимой на них может образовываться лед. Все это необходимо тщательно очистить перед установкой. Плита устанавливается на слой цементного раствора М100, который замешивается непосредственно перед установкой.

Для облегчения нанесения раствора на опорную поверхность стены на строительных лесах следует установить кювету для раствора, лопату с длинной ручкой и ящик с другими необходимыми инструментами.

Завершающий этап

В случае официального строительства акт о завершении работ составляется после укладки любой плиты или тротуара. Приемка готовой конструкции происходит не просто после завершения монтажа и заделки проемов, а только после того, как весь раствор достигнет проектной прочности.

Правильность расположения плит будет подтверждена инспекцией геодезиста, а все детали расположения плит и монолитных участков будут занесены в исполнительную схему.

Вместе со схемой выполнения подрядчик должен предоставить сертификаты на железобетонные изделия, журналы учета скрытых работ и акты их освидетельствования, а также рабочие чертежи с согласованными изменениями, в соответствии с которыми фактически выполнялись работы.

К скрытым работам относятся, в первую очередь, сварочные работы. Существует лабораторный анализ и отчеты по сварным соединениям, которые включаются в исполнительную документацию вместе с копиями дипломов и личных печатей сварщиков.
