Расстояние между подрозетниками в блоке

Сначала на стене делается отметка для основного сверла. Дальнейшие процессы:

Как правильно установить коробку скрытого монтажа?

Эти сведения могут быть полезны всем, кому когда-либо приходилось или придется устанавливать подрозетники. Они будут максимально краткими и лаконичными, Что такое подрозетникМы расскажем, как правильно ее установить и сколько это может стоить. Мы также расскажем, как заменить выпавшую розетку и что можно использовать вместо нее.

• Правила установки
• Подпороговые размеры
• Установка в бетон
• Сверление
• Установка в гипсокартон
• Основание не держится
• Установка шпилек в плитку

Помните о трех основных правилах хорошего монтажа:

Вы можете добавить еще несколько пунктов, которые помогут вам понять, какой тип розеток вам нужен; как подготовить отверстия для них; как правильно проложить кабель к розетке; и как правильно их установить.

Правила группировки

В блок электрических розеток можно установить несколько устройств, их количество практически не ограничено, но в целом не устанавливайте более 6-8 устройств. Помимо розеток, устройство может содержать выключатели, регуляторы, разъемы для подключения телевизора и компьютера.

Принципы группировки и порядок выполнения работ:

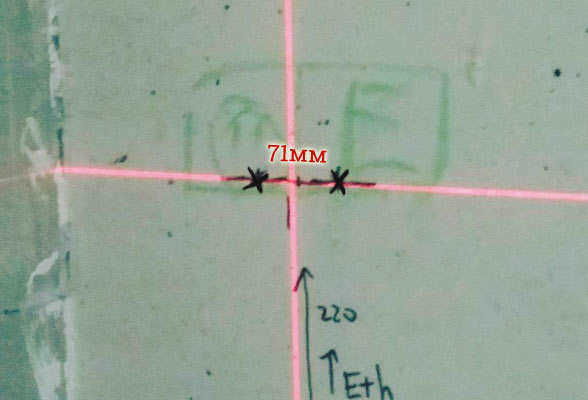

• Разметьте положение розеток на стене (не для выключателей и регуляторов, а для корпусов).
• В вырезах используются розетки диаметром 70 мм, поэтому расстояние между ними можно регулировать.
• Корпуса отцентрированы, выровнены по вертикали и горизонтали.
• Если пренебречь уровнем, все розетки в блоке будут стоять криво (так, как установлены коробки для них).
• Обратите внимание на край корпуса.
• По стандарту край должен быть заподлицо со стеной – тогда розетка с крышкой будет плотно прилегать к поверхности.

Валера
Голос строительного гуру
Задать вопрос

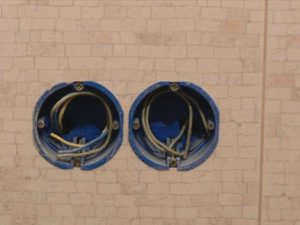

Просверлив отверстия, установите устройство для проверки всех параметров. Допустимо отклонение от оси блока на 1,5-2 мм. Необходимо согласовать возможность ввода всех кабелей в розетки так, чтобы они не мешали друг другу. Слаботочные и силовые розетки разделяются зазором, равным диаметру другой розетки. Таким образом, оборудованию не будут мешать электромагнитные волны.

Принципы установки

Все установочные розетки оснащены функциональными элементами, облегчающими монтаж.

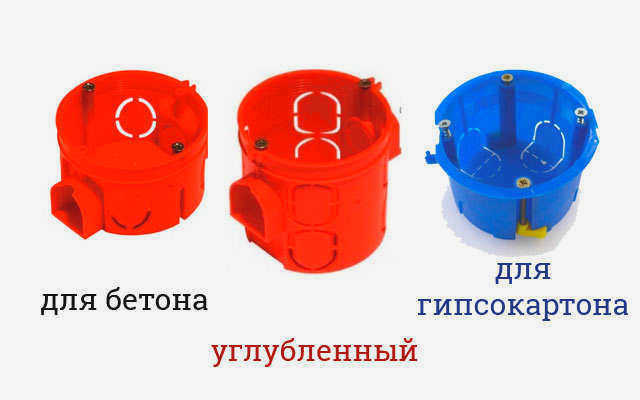

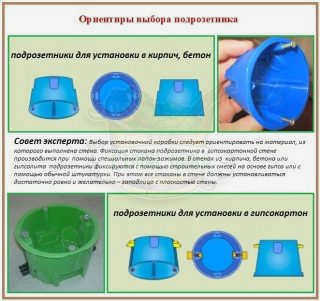

Конструкция зависит от материала вертикальных барьеров:

• Впустотелые стены Гипсокартонные коробки устанавливаются с помощью специальной системы установки дюбелей.
• В пористых стенах В пористых стеновых материалах используются упрощенные дюбели для установки в подготовленные полости.
• Для бетонных поверхностей Для бетонных поверхностей используются гладкие коробки, которые крепятся с помощью быстротвердеющих растворов на основе гипса и алебастра и дюбелей.

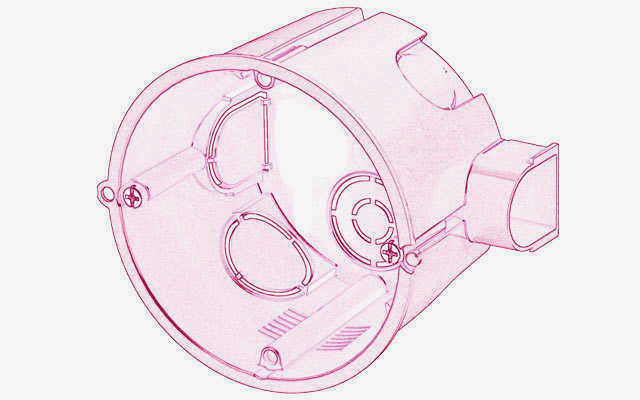

Пластина смыва выполнена в виде пластикового цилиндра с отверстиями для винтов. На внутренние стенки нанесен рисунок отверстий для кабелей. При необходимости перфорированные участки вырезаются ножом с удобной стороны, и кабели вставляются в перфорированные участки.

Для гипсокартона.

Распорные лапки или ушки являются основным отличием монтажных коробок для гипсокартона. Это основное отличие розеточной коробки от розетки для гипсокартона.

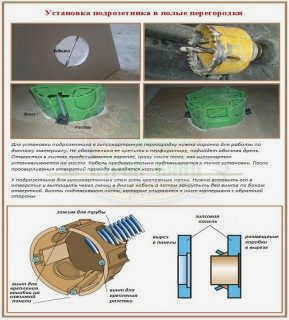

Правила крепления розеток в гипсокартоне:

• Просверлите в досках отверстие с зубчатым краем так, чтобы диаметр точно соответствовал размеру коробки для розетки.
• Закрепите розетку отверткой так, чтобы выступы выдвигались вбок, прижимая розетку к стене.
• Стандартное расстояние между ушками – 83 мм.

Валера
Голос строительного гуру
Задать вопрос

Не используйте сверла для гипсокартона, изготовленные в Китае. Они теряют свои рабочие параметры после нескольких сверлений (концы отваливаются). Монтажники проводки всегда оставляют запасной провод, чтобы в будущем можно было заменить розетку или выключатель без необходимости добавлять несколько сантиметров.

Разметка положения блока розеток

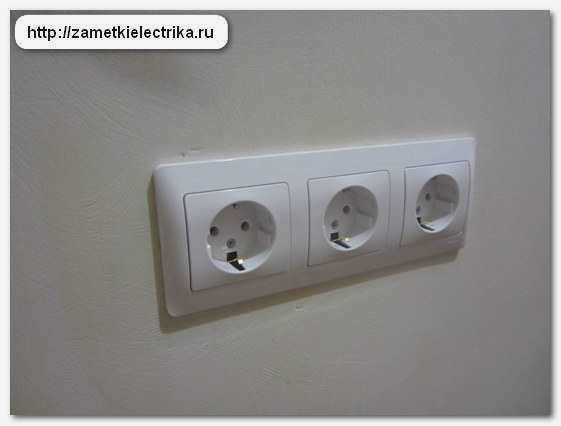

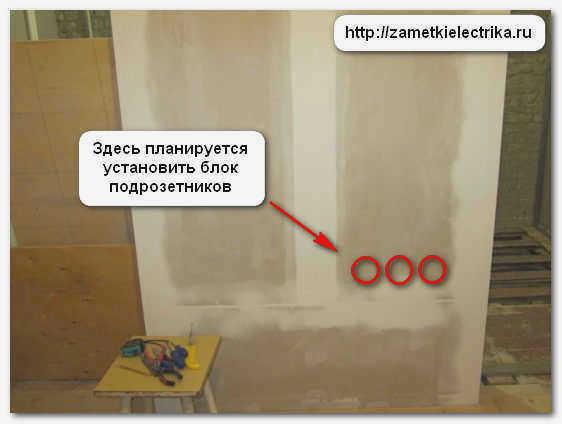

Давайте перейдем к моему примеру. Мне нужно установить блок из трех электрических розеток в этой гипсокартонной перегородке.

Блок устанавливается над шкафом и предназначен исключительно для розеток. Планируется подключить декоративную лампу и зарядные устройства для телефонов. В моем случае высота шкафа составляет 45-50 (см). Однако нам нужно установить подрозетники на высоте около 62-63 (см) от пола.

Я рекомендую перед установкой шкафа всегда иметь план электропроводки, учитывающий расположение и размеры всей мебели. Поверьте, лучше потратить больше времени, но узнать у заказчика как можно больше о том, что и где он планирует установить, чем потом что-то не подойдет, придется переносить и переделывать.

В ближайшее время я опубликую пару статей, где подробно рассмотрю варианты размещения розеток и выключателей в разных комнатах (ванная, спальня, кухня). Чтобы не пропустить новые статьи, подпишитесь на рассылку сайта.

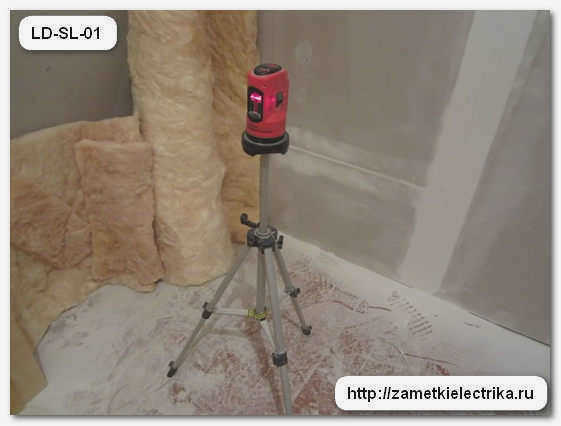

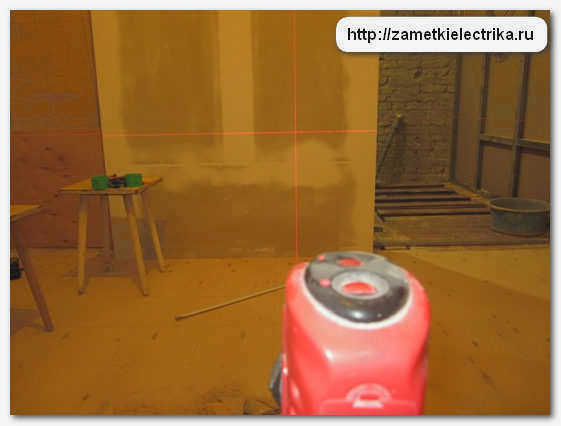

Назад к разметке. Используя самовыравнивающийся лазерный уровень LD-SL-01, отмечаю горизонтальную линию на высоте 63 (см) от пола.

Сверло для гипсокартона.

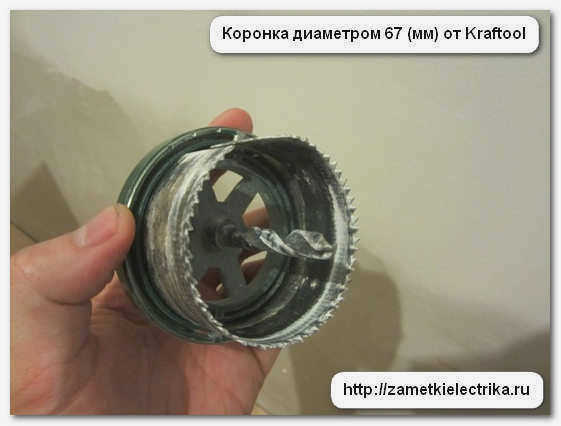

Для сверления отверстий в гипсокартоне (а также фанере, дереве, ДСП, пластике) я использую фрезу по металлу, т.е. циркулярную (корончатую) пилу диаметром 67 (мм) фирмы Kraftool.

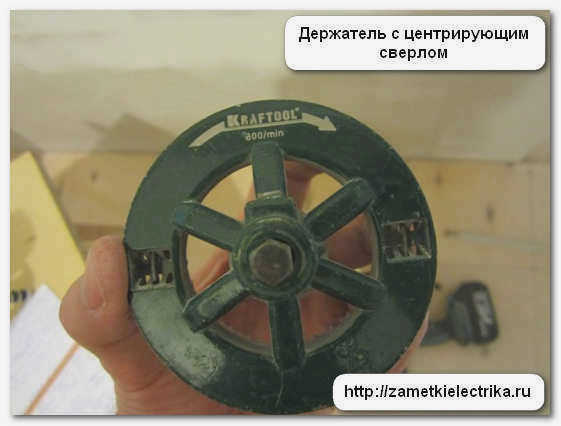

Циркулярная пила поставляется в комплекте с патроном, центрирующим сверлом и двумя другими сверлами: 60 мм и 74 мм.

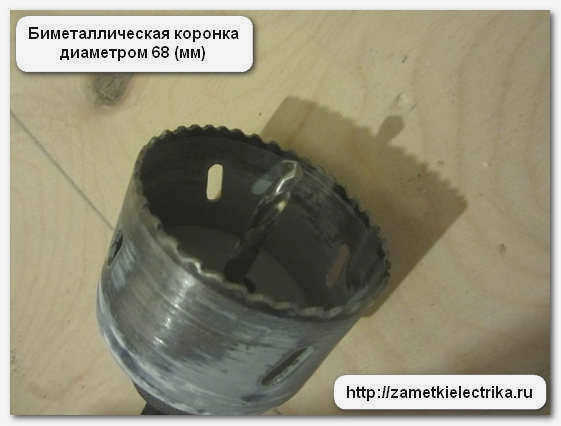

В дополнение к фрезе можно приобрести биметаллическую коронку (Bi-metal) диаметром 68 (мм) с центровочным сверлом.

Если у вас нет сверла, не беда. Отверстия можно просверлить начисто или вырезать ножом.

Установка на другие поверхности

При использовании гипсокартона задача упрощается, поскольку нет необходимости в алебастре. Выполните те же операции, разметьте, вырежьте отверстие определенного размера, соответствующего розетке, закрепите.

Крепление коробки в гипсокартоне осуществляется с помощью специальных крепежных лапок, которые при завинчивании прижимаются к гипсокартону. Такой вариант называется универсальным и может крепиться к различным тонкостенным поверхностям, в том числе и к гипсокартону.

Если, несмотря на плотное прилегание, коробка значительно выступает, удалите толщину и сделайте края отверстия в гипсокартоне под углом.

Универсальная розетка скрытого монтажа имеет большие размеры, так как расстояние между лапками составляет 83 мм, что удобно, если у вас есть розетка или нестандартный выключатель, у которого расстояние между креплениями может быть чуть больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом бревенчатый, то прикрутить коробчатую стену к срубу саморезами может быть вариантом.

Если вы покупаете универсальный субхолодильник для кирпичного или бревенчатого дома, вам придется открутить ножки.

Чтобы не расколоть корпус, лучше всего проделать отверстия в одностенном дюбеле с помощью нагретого ножа. При этом держитесь на безопасном расстоянии от гипсокартона и дерева.

При установке на поверхность, которая будет оштукатурена или облицована плиткой, нет необходимости сверлить отверстия на всю глубину. Подложка должна выступать незначительно, на 5-7 мм или меньше, в зависимости от толщины штукатурки/плитки.

При выборе следует учитывать, что глубина розетки может быть разной, как и диаметр.

Размещение кабеля в розетке

Многие, конечно, не обращают на это внимания, но это важная деталь, потому что при замене розетки, выключателя, коробки или розетки возможно, что концы проводов будут сломаны или удалены и лишены изоляции.

Многие люди настаивают на том, чтобы в розетке был провод длиной 20 см или, что еще хуже, хотя бы 10 см, но со временем размер провода уменьшится. В худшем случае, если конструкторы ошиблись, они встраиваются прямо в розетку, такие участки окисляются, искрят и являются проблемой для многих.

Кабель должен быть аккуратно свернут либо в спираль большого диаметра, либо в пологую дугу без резких изгибов и перегибов. Эту ошибку часто допускают неопытные домовладельцы, которые прокладывают провода наобум, надеясь, что рано или поздно они смогут снова снять розетку.

Это не рекомендуется, так как мы не сможем вытащить недостающие участки из штукатурки; следует постараться сделать изгиб менее крутым. Особенно осторожно следует относиться к старой проводке, которой более 20 лет.
