Иногда под мауэрлатной фермой требуется усиленная балка, в которую вставляются стальные стойки, а затем сверху укладывается сам брус. Почему это необходимо? Не только для того, чтобы распределить нагрузку на крышу, но и для достижения максимального уровня. В противном случае на одной стороне односкатной крыши будет один угол наклона, а на другой – другой. По этой причине нахлест является обязательным.
Моноскатная крыша с профнастилом: пошаговый мастер-класс по строительству
Работать с гофрокартоном в качестве кровельного материала легко и удобно. Такие крыши долговечны и надежны, просты в обслуживании и эстетически привлекательны. Но мало кто знает, что уступающую по своим эксплуатационным характеристикам моноскатную крышу из гофрокартона еще проще сделать своими руками. Поэтому если вы ищете, чем накрыть небольшой летний домик, сарай, баню или гараж, обратите внимание на этот вариант. Ведь не всегда нужно строить стандартный "шалаш" из хозяйственных построек!
А как сделать такую крышу, какой угол наклона необходим и какая обрешетка нужна, мы вам сейчас расскажем.
Предлагаем вашему вниманию подробную видеоинструкцию по строительству такой крыши:
Почему именно односкатная крыша?
Вы наверняка заметили, как быстро односкатные крыши вошли в российскую моду в частном строительстве. Стильно, лаконично, необычно. Да, сегодня к недостаткам односкатной крыши нельзя отнести ее непривлекательный внешний вид, как это было относительно недавно.
Дело в том, что на протяжении многих веков в России традиционно строилась только двускатная крыша, которая наиболее благоприятно переносит сильные ветра и большие скопления снега. С другой стороны, односкатные крыши почти всегда встречались на фермерских зданиях как самый простой вариант конструкции. Со временем этот минималистский архитектурный вариант стал известен как "амбар".
Но на самом деле односкатные крыши считаются одними из самых стильных за рубежом. И с ними гораздо проще и интереснее заниматься необычными дизайнерскими решениями: и делать клин прямо в землю, и делать с поворотом, и ставить на них различные энергоэффективные панели, и исполнять в безумном футуристическом спектре. И на фоне большинства стилей ландшафтного дизайна такие крыши смотрятся вполне органично. Тем более что в природе еще можно встретить вертикальную или плоскую часть ландшафта, но в виде "дома", как на скатной крыше – никогда.
А вот односкатная крыша, со всеми ее парусами из гофрированного картона – самая безопасная в плане ветровых нагрузок. Особенно если она правильно расположена. Но даже в этом случае ущерб от этого погодного фактора может возникнуть, если вы живете в ветреном районе. Почему? Позвольте мне объяснить.
Дело в том, что ветер, помимо того, что постоянно пытается сорвать вашу крышу, также забрасывает на нее снег, дождевую воду и грязь. А во время сильных бурь капли дождя не только падают, но и практически летят горизонтально. И если при строительстве односкатной крыши из профнастила вы не подумали о гидроизоляции, полагаясь на стыки кровельных листов, то это нехорошо. Вода под давлением воздуха будет попадать под перекрытие, а оттуда в помещение. Ведь это только в тихий и безветренный дождь крыша без гидроизоляции – защита, а во время грозы – настоящее решето.
Особенности выбора моноскатной крыши из гофрированного картона
Односкатная крыша – это конструктивная гидроизоляционная часть здания или сооружения с плоской поверхностью и квадратной или прямоугольной формой. Такие крыши устанавливаются под определенным углом, чтобы дождевая вода и таяние снега могли свободно стекать с поверхности. Чаще всего расположение ската выбирается в соответствии со следующими параметрами:
-
Расположение входной двери. Высота откоса в этой части односемейного дома должна обеспечивать достаточное пространство для людей и входа в дом.
Каковы преимущества односкатной крыши из профнастила?
Трапециевидная односкатная крыша из профлиста – это современная тенденция, которая позволяет создать уникальный и оригинальный дом. Правильно построенная, с учетом розы ветров, односкатная крыша из профилированного листа будет ничуть не хуже двускатной.
К преимуществам односкатной кровли из профилированного металлического листа относятся:
- Простота монтажа, что позволяет даже мастеру без многолетнего опыта кровельных работ выполнить работу своими руками.
- Благодаря форме и функции подкровельного пространства нет необходимости в установке дополнительных элементов кровли. К ним относятся аэрационные планки, вентилируемые коньковые планки и т.д.
- Небольшой вес профнастила снижает нагрузку на стропильную систему. Экономия затрат на приобретение пиломатериалов. Снижение трудозатрат.
- В односкатной крыше из гофрированного металла проще построить и разместить промежуточные элементы во фронтоне. К таким элементам относятся вентиляционные трубы и дымоходы дымоходных систем.
- Экономичность строительства. Такой стальной кровельный материал относительно недорог и практичен. Чтобы покрыть односкатную крышу гофрокартоном, нет необходимости устанавливать многочисленные элементы заполнения. Нет сложного проектирования и расчетов, как в случае со скатными и шатровыми крышами. Более низкие затраты на приобретение материалов.
- Широкий выбор видов. Недорогие профилированные листы C8-C16 можно использовать для кровли, навесов, сараев и тонированных зданий. Эти изделия также подходят для частных и дачных домов.
Недостатком конструкции односкатной крыши является то, что она не позволяет обустроить чердак. В жилом строительстве она больше подходит для двухэтажных зданий, где необходимо построить чердачное помещение. Идеально подходит для хозяйственных построек: сараев, гаражей и т.д.
Основные правила расчета
Самый простой алгоритм включает в себя:
- Определение длины ската крыши.
- Выбор примерного угла наклона ног, исходя из вышеуказанных требований, и деление длины крыши на это значение.
- Добавление еще одного стропила и округление полученного значения в большую сторону.
- Увеличение расстояния между стропилами (снова деление длины ската).
Существует несколько общих правил: Количество стропил всегда округляется до целого числа, если это возможно.а сами элементы укладываются через равные промежутки. Исключение составляют конструкции с крутыми скатами, которые несут львиную долю нагрузки на стены.
Каркас таких крыш может быть более свободным, но требования к армированию и фермам более жесткие.
Требование равномерного уклона не всегда выполняется для утепленных односкатных крыш.
В частности, иногда выгоднее скорректировать уклон для теплоизоляции и добавить стропила с обоих концов.Иногда выгоднее отрегулировать уклон под теплоизоляцию, чем резать теплоизоляционный материал или устанавливать его в зазор.
Каркас также можно усилить дополнительными досками или брусом там, где есть лестницы или участки с аналогичной нагрузкой.
Приведенный алгоритм не учитывает сечение самих стропил, но этот параметр корректируется путем увеличения результата в большую сторону. В общем случае он используется для приблизительного определения расстояния между стропилами и расчета веса всей системы. Длина двускатной стены и расстояние между стропилами должны быть определены во время строительства.
Оптимальные и минимальные значения
При покрытии односкатной крыши гофрокартоном рекомендуемый производителями шаг колеблется в пределах 60-90 см; при уклоне 45° и для предотвращения воздействия снеговых нагрузок его можно увеличить до 120-140 см.
Соответственно, при более высоких нагрузках и низком уклоне он уменьшается до минимального значения 60 см, а оптимальная оценка колеблется в пределах 80-90 см. В домах с утепленной односкатной крышей этот параметр выбирается одновременно с выбором размера минераловатных или полистирольных плит.
Важно! При покрытии односкатных конструкций гофрокартоном нет смысла уменьшать шаг до менее 60 см.
Конструкторы рекомендуют усиливать обрешетку в случае повышенной снеговой нагрузки и необходимости перемещения поверхности крыши, а также удваивать стропила, если существует высокий риск повреждения ската ветром. Подробнее о том, как сделать обрешетку для односкатной крыши из гофрированного картона, читайте здесь.
Оптимальный угол наклона не менее важен для назначения здания. Для жилых домов рекомендуемый диапазон составляет от 60 до 100 см при условии достаточного сечения ног и использования высококачественных пиломатериалов. Для временных и декоративных построек расстояние можно смело увеличивать до 1,2-1,4 метра и более.
Принципы проектирования односкатной крыши
Расчет таких крыш начинается с выбора угла наклона и набора нагрузок, которые необходимо учитывать в совокупности. После их определения с помощью строительных калькуляторов или программ определяется площадь ската (включая свесы не менее 5 см, лучше 35-40), угол наклона, сечение и длина стропил, тип и частота обрешетки.
Толщина теплоизоляции (если она есть) также обосновывается расчетами, а полученное значение дополняется необходимыми воздушными зазорами (от 1 см между пароизоляцией и внутренней обшивкой крыши, 2 см между теплоизоляцией и гидроизоляцией, 2 см под самими плитами).
Угол наклона крыши
Минимальный стандартный уклон крыши из волнистых листов составляет 12°.При необходимости его уменьшают, меняя тип покрытия или ужесточая требования к стыкам и гидроизоляционному слою (как рассчитать угол наклона односкатной крыши?).
При уклоне 15 – реже, при уклоне 25 см (точное значение зависит от марки профнастила и уклона). Оптимальный уклон колеблется в пределах 20-25°, но окончательное значение выбирается только после определения ветровой и снеговой нагрузки в регионе.
Расчеты нагрузок
На этом этапе производится поочередный расчет нагрузок:
- Рассчитывается примерный вес кровельного пирога и нагрузка на 1 м².
- Направление преобладающих на участке ветровых потоков и их интенсивность определяются эмпирически и с помощью климатических карт. Эта информация учитывается при выборе самой высокой стороны дома (в идеале она должна выдерживать самые сильные устойчивые ветры) и уклона (в регионах с высокой нагрузкой максимально допустимый уклон составляет 25°, оптимальный предел – 15-20°).
- Для определения снеговой нагрузки используются те же климатические карты. Если угол наклона односкатной крыши меньше 45°, это значение добавляется к общей нагрузке и сравнивается с допустимой нагрузкой. Сразу стоит отметить, что на то, чтобы выдерживать толстые слои снега или вес человека, сбрасывающего их, большинство марок профнастила не рассчитано. Для значительных нагрузок такого типа владельцам необходимо увеличить уклон (что не всегда возможно при сильном ветре или ограниченном бюджете), использовать специализированные кровельные листы (НС-60 и выше) или установить на крыше системы снегозадержания.
- Определяются и другие нагрузки (частота выпадения осадков в регионе, вес дополнительных элементов). Односкатная крыша не задерживает осадки, но при неблагоприятных условиях уклон должен быть неглубоким или пологим.
Монтаж своими руками
Работа начинается с подготовки основания, площадки, материалов и оборудования для их подъема на крышу. Все трудоемкие операции (нарезка элементов и листов, пропитка древесины антисептическими и огнестойкими средствами) по возможности выполняются внизу. Монтаж крыши следует начинать после того, как будет построен каркас дома и обеспечена прочность всех используемых растворов.
О том, как монтировать профнастил на крышу односкатного дома, смотрите в видеоролике:
Крепление стойки

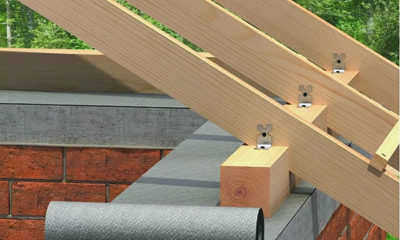

Для жилых домов функцию горизонтальной опорной балки для крепления стропил выполняют верхние кольца сруба или брус 100×150 мм, закрепленный поверх армированной арматуры или несущих стен.
В зданиях из пористых или малопрочных блоков может потребоваться мансардный фонарь, в остальных случаях он просто крепится к стенам, которые являются ровными и устойчивыми. Важными требованиями являются:
- Изоляционный слой между маувертопом и стенами из других материалов.
- Теплоизоляция внешней стены из железобетонной ленты.
- Достаточная частота (не более 80-100 см, желательно даже между стропилами) и надежность крепления шпилек или анкеров под мауэрлатом. По возможности эти элементы вставляются раньше, во время заливки армированного пола или кладки верхних рядов несущих стен.
- После проверки положения, надежности крепления и уровня балок мауэрлат следует стянуть прокладками и срезать излишки крепежа.

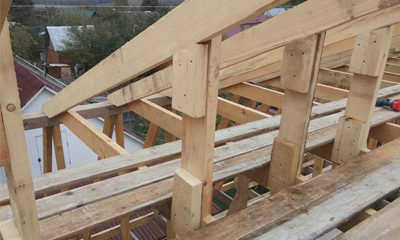

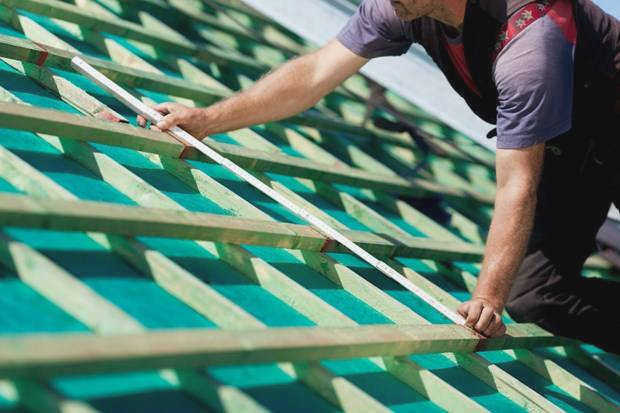

Система стропил и обрешетки

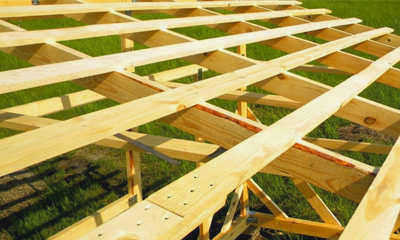

Стропила предварительно вырезаются из 80-миллиметрового бруса или досок 50×150 по заранее проверенному шаблону и устанавливаются с интервалом примерно 50-80 см. Они крепятся к двум мачтовым балкам или вертикальным стойкам с помощью металлических уголков или длинных гвоздей, забиваемых под наклоном. Более подробную информацию о строительстве и монтаже стропильной системы односкатной крыши можно найти здесь.
Оптимальные и минимальные значения
Каждый строительный материал, используемый для стропил и кровли, имеет свое допустимое значение. Однако расстояние в 70 см считается минимальным. Меньшее расстояние не имеет смысла.
Оптимальное расстояние составляет 1 м. При таком значении легче рассчитать количество балок, нагрузку и другие показатели. Кроме того, изоляция обычно продается в полосах шириной 1 м, поэтому ее легко укладывать между стропилами.
Значения для ондулина и других материалов
Каждый кровельный материал имеет свои оптимальные значения расстояния между стропилами. Придерживаться их не обязательно, так как лучше принимать решение на основе комбинации факторов.
Однако, существуют рекомендации по расстоянию между стропилами:
- для гофрированного картона – от 60 до 90 см
- для металлочерепицы – от 60 до 95 см;
- для глиняной черепицы – от 80 до 120 см;
- ондулин: от 60 до 90 см.
Почти во всех случаях рекомендуемое расстояние составляет менее 1 метра. Даже при использовании легких кровельных материалов особое внимание уделяется надежности всей конструкции.
