Извлечение шарика из пистолета для пены
Всем привет! Сегодня мы поговорим о решении проблемы, которая нередко возникает при работе с пистолетами для пены. Сначала коротко о назначении и конструкции пистолета.
Пистолет предназначен для подачи специального состава (пены) в труднодоступные места – монтажные швы, щели и отверстия, подлежащие герметизации. Для этого пистолет имеет тонкий удлиненный ствол, конец которого оснащен соплом и запорным клапаном. Клапан управляется подпружиненным штоком, который перемещается при нажатии на курок.
В верхней части пистолета находится специальный адаптер (резьбовой соединитель) для подключения баллонов с пеной под давлением. Когда баллон подсоединен к адаптеру, давление распространяется по всей внутренней поверхности ствола пистолета. При нажатии на спусковой крючок открывается клапан сопла, и пена под давлением подается в нужное место.
Внутри адаптера находится подпружиненный шаровой клапан, который и является предметом сегодняшнего обсуждения. Он открывается под давлением пены и работает в одном направлении. Когда баллон извлекается из пистолета, шарик под действием пружины прижимается к отверстию клапана и предотвращает выброс остатков пены, оставшейся в стволе под давлением, обратно через адаптер. Эта функция, несомненно, полезна.
Проблема заключается в том, что, несмотря на соблюдение инструкций по эксплуатации и регулярную очистку пистолета после использования, остатки пены в шаровом клапане высыхают, не позволяя залить еще один баллон пены.
Решение очевидно – просто удалите вспомогательный клапан.
Начало работы.
Необходимые инструменты
- Электрическая дрель;
- набор сверл различного диаметра;
- отвертка или тонкий стальной стержень для использования в качестве отвертки.

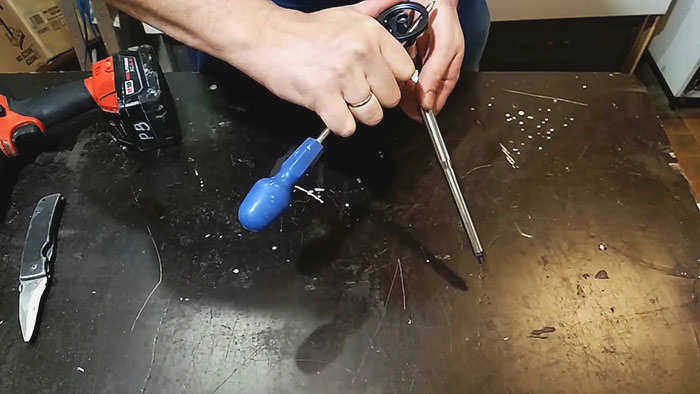

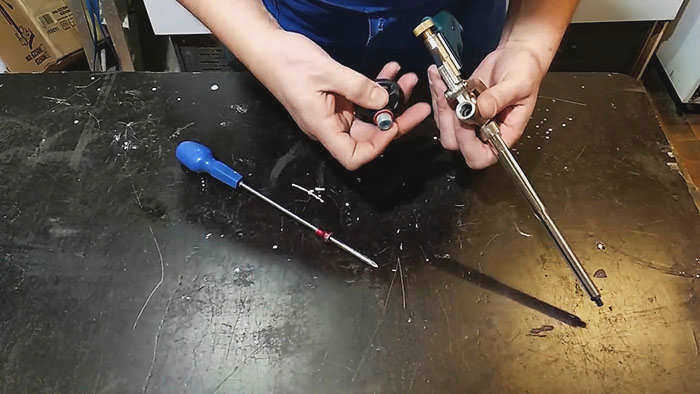

Открутите съемную часть адаптера, к которому крепится цилиндр. Если это невозможно сделать вручную, воспользуйтесь отверткой.
Клапан, который вы ищете, находится внутри отвинченного адаптера. Сам клапан представляет собой пластиковую втулку с отверстием. Внутри втулки находится шарик, который прижимается к отверстию пружиной.

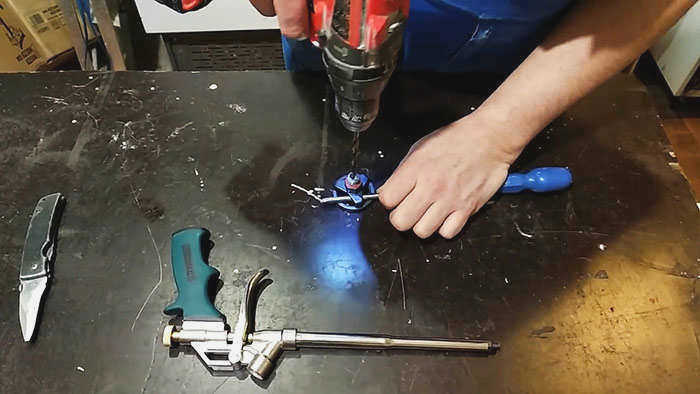

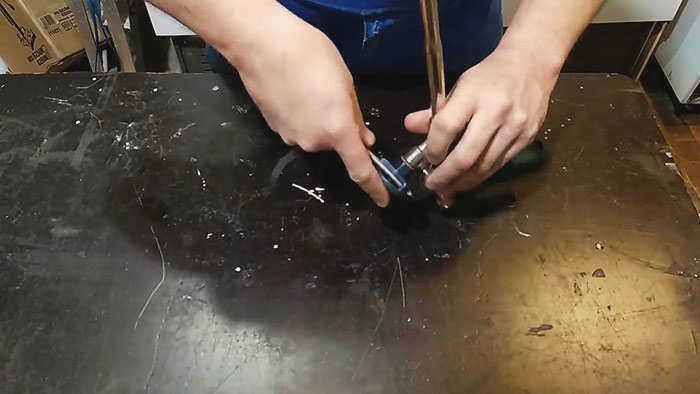

По моему опыту, обычно невозможно извлечь втулку клапана, просто поддев ее чем-нибудь. Поэтому клапан необходимо рассверлить. Выберите сверло нужного диаметра. Сверло должно быть тоньше, чем отверстие в металлическом корпусе адаптера, чтобы не повредить его, но при этом достаточно толстым, чтобы высверлить пластиковый клапан.

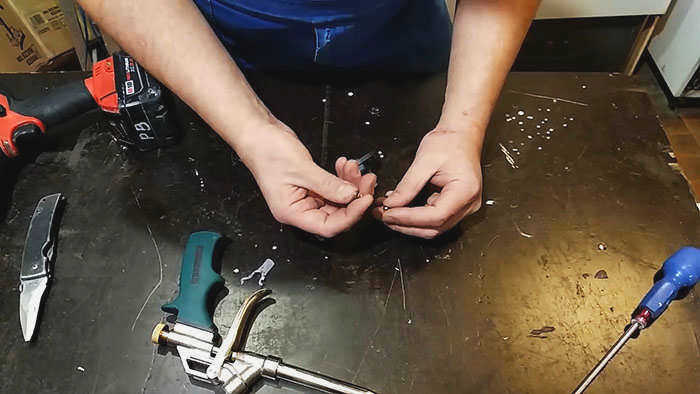

Аккуратно просверлите отверстие на небольшую глубину, затем легко удалите остатки пластиковой втулки с пружиной и шариком. На этом основная часть работы завершена.
При необходимости очистите внутреннее отверстие адаптера от остатков засохшей пены и прикрутите его на место.

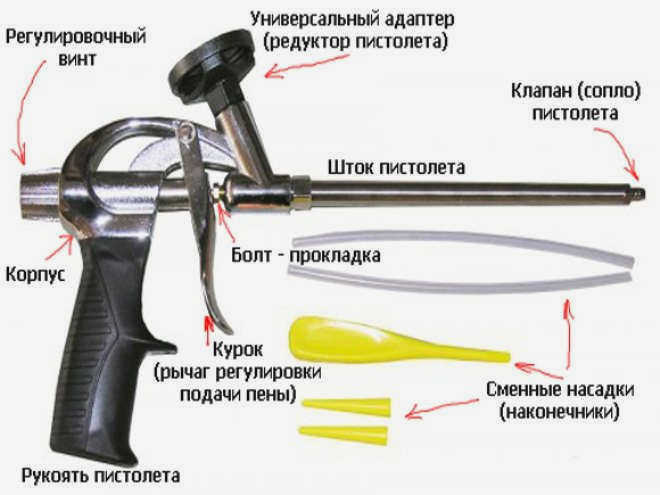

Конструкция устройства

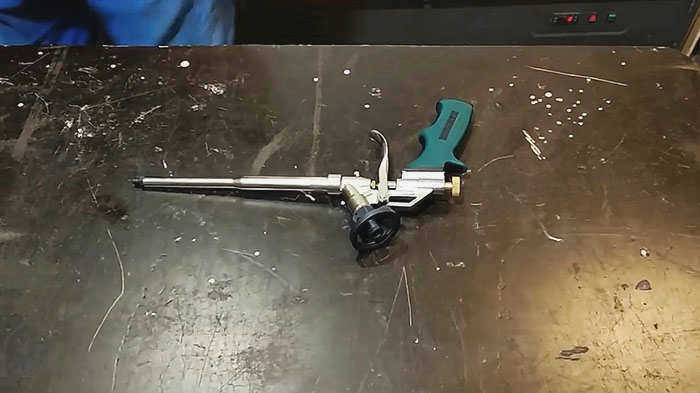

Пистолеты таких известных марок, как Miol, Intertool, Steel, Stark и Yato, пользуются большой популярностью у строителей и ремонтников. Конструкция профессиональных пистолетов для монтажной пены сложнее, чем у недорогих бытовых моделей. Инструмент предназначен для герметичных труб с резьбовым соплом. Если инструмент работает неправильно (заедает, не подает герметик, не контролирует количество пены), его следует очистить и отремонтировать. Прежде чем разбирать пистолет для пены, важно знать, из каких частей он состоит:
- Металлическая трубка-ствол длиной до 200 мм, в которую поступает продукт монтажа, оснащенная клапанами с обеих сторон.
- Курок необходим для выдавливания пены и регулирования расхода герметика.
- Рукоятка с тефлоновым покрытием и удобным захватом, изготовлена из пластика или алюминия.
- Зажимной механизм, образующий основу для остальной части пистолета, установлен между рукояткой и металлической трубкой.
- Винт регулировки подачи монтажного инструмента для ограничения движения курка.
- Шаровой клапан и переходник седла, предназначенный для установки монтажного заправочного баллона.
- Насадка пистолета является частью металлической трубки ствола и отвечает за оптимальное давление вещества на выходе.
- Стальная или латунная толкающая игла. Эта деталь необходима для проталкивания герметика по металлической трубке.
Принцип работы пистолета для пены несложен, но иногда требуется ремонт или промывка устройства – разборка, устранение неисправностей или загрязнений и сборка инструмента. При этом можно оценить состояние компонентов и при необходимости заменить их.
Комментарии4 комментария
- Льюис:
03.12.2015 в 04:30 Пробовал разные пены, сейчас взял титановую, производительность хорошая, промываю пистолет жидкостью только после замены баллона на новый, а так оставляю закрученным и все - Александр: 18.08.2016 в 21:37 Здравствуйте, я купил пистолет с пластиковым регулятором пены. Этот регулятор очень слабый, легко перекручивается. Можно ли его как-то затянуть, чтобы он был плотнее, но постоянно откручивался? Слишком много пены, а потом прикручивается. Спасибо
- Николаевич: 24.08.2016 в 09:57 Чтобы правильно ответить на ваш вопрос, нужно хотя бы фото вашего пистолета. Существуют десятки модификаций, выпускаемых различными компаниями, и есть очень хорошие модификации с пластиковыми деталями, но ваша, вероятно, не из их числа, и поэтому вам, вероятно, не стоит рассчитывать на возможность нормального ремонта. Если я правильно понял, у вас ослабла резьба в задней части пистолета. Попробуйте повернуть регулировочный винт до упора и намотать немного фум-ленты, используемой для уплотнения гидравлической резьбы, вокруг резьбовой части. Количество можно определить опытным путем. Это сделает ход винта более тугим и на некоторое время решит проблему. Ремонт можно повторять много раз – до полного износа пистолета.
- Gawr: 05.11.2016 в 07:49
Читайте также: Как дробить бетон вручную и какие еще есть способы дробления бетона?

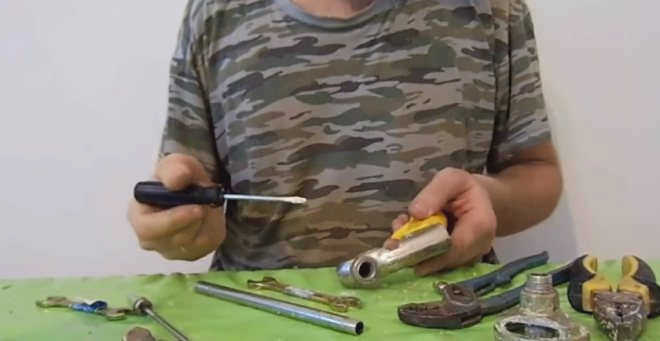

Разборка и ремонт

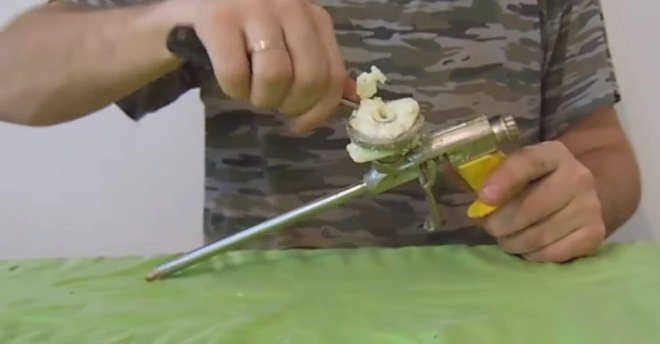

Если монтажный пистолет используется для наружных работ при низких температурах, необходимо проверить состояние герметика. Застывшая пена не будет вытекать из сопла даже при плавном движении курка. Засохшую пену можно удалить с помощью специального растворителя – ацетона. Процесс разборки и реанимации пистолета для пены происходит следующим образом:
- Затвердевший герметик смывается с поверхности корпуса.
Статья на эту тему: Как защитить пистолет для пены на улице – основные варианты защиты
2. открутите адаптер монтажного мешка, промойте его.
3. очистить внутреннюю часть шарового крана ватными тампонами. 4.

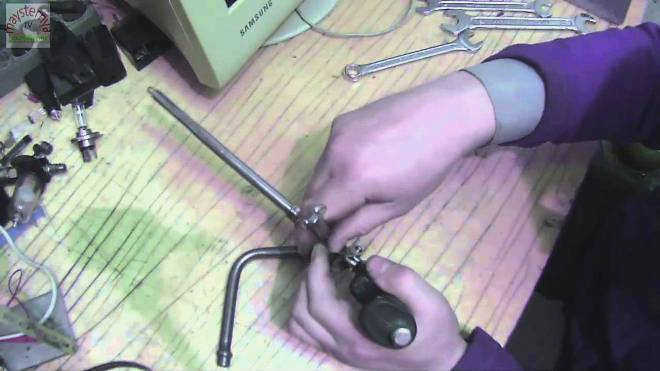

4. открутите наконечник сопла, шток и шпиндель с помощью гаечного ключа.
5. открутите винт прокладки, снимите крышку с корпуса.
6. выкрутите регулировочный винт, снимите шток.
Читайте также: Инструменты для нанесения краски и лака – рекомендации по выбору
7. промойте все внутренние детали и механизмы пистолета.
8. при необходимости используйте ремонтный комплект и замените детали.
После промывки соберите пистолет в обратном порядке. Рекомендуется чистить пистолет каждые 2-3 месяца, если инструмент используется регулярно. Потратив несколько часов на "реанимацию" оборудования, можно сэкономить на пене, так как неисправный инструмент не сможет обеспечить качественное заполнение швов и пустот или даже экструзию вещества.
Как разобрать пистолет для пены (2 видео)

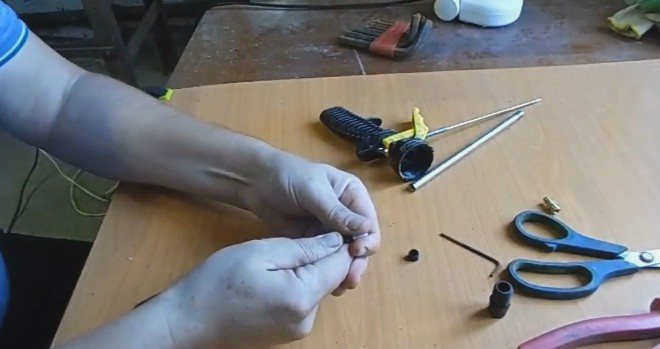

Разборка и обслуживание
Чистка пистолета

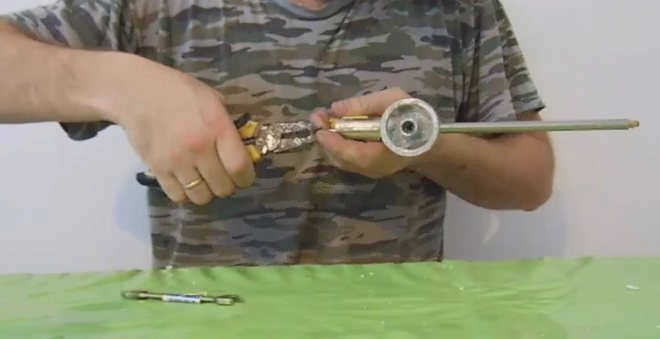

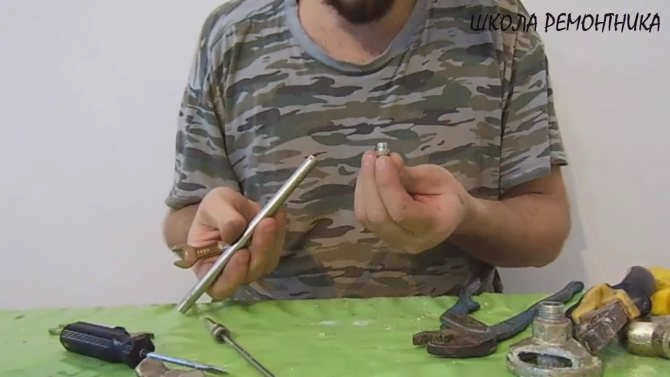

Кстати, когда я чистил трубку, оказалось, что через отверстие очень трудно чистить. Ну, как я уже говорил, не всегда получается открутить. Я толкал и толкал, но в конце концов она сдвинулась. Как вы можете видеть, я поцарапал всю трубку. Было очень трудно открутить ее. Вот как я ее открутил. Это значительно облегчит процесс очистки. Однако в худшем случае ожидайте, что открутить трубку будет практически невозможно. Однажды я так вытряхнул пистолет, что, кажется, даже сломал трубку. И я не смог ее открутить. В любом случае, продолжайте чистить пистолет.

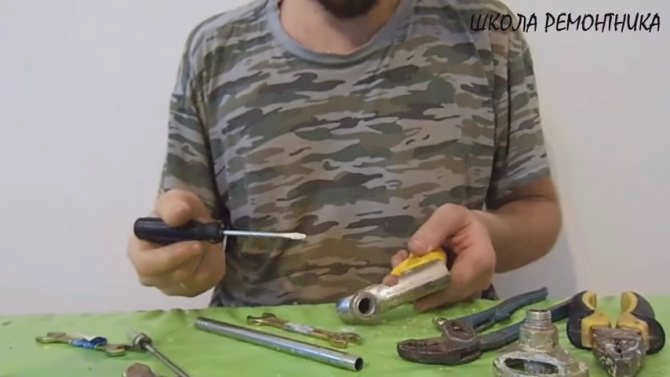

Эту часть нам будет легче чистить. Здесь у нас довольно легкий доступ. Таким образом, его можно очистить с помощью маленькой отвертки. Все затвердевшие части пены легко соскабливаются простыми движениями. Поэтому не будем на этом сильно зацикливаться.

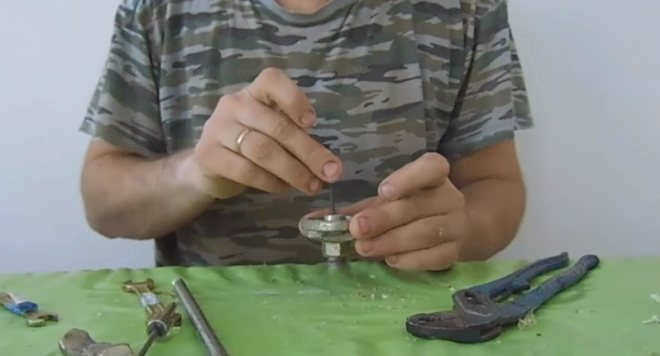

Ну а здесь я очистил последнюю часть – самую сложную, так как пена застыла внутри. А здесь, как я уже говорил, находится шарик и пружина. Когда баллон находится под давлением, шарик двигается внутрь, и пена, соответственно, поступает в пистолет. И поскольку у меня это место было застывшим в пене, соответственно, этот механизм не работал. И я вам покажу, у меня на шарике есть саморез, я его вдавливаю и пружина уходит. Так что чистить сложно, но как я это сделал. Опять же, я использовал Dimexide.

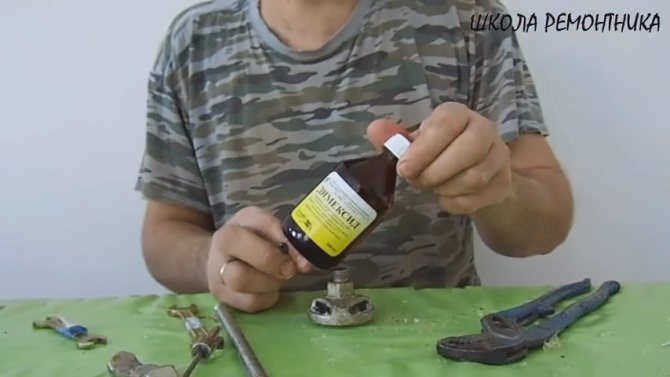

Если вы видели видео о чистке застоявшейся пены, это единственное средство, которое может это сделать – растворить застоявшуюся пену. Я просто налила его и постепенно разрыхлила. Налитый "Димексид" также постепенно растворил эту пену, после чего я уже мог чистить, удаляя все растворенные, размягченные части пены. Однако этот "Димексид" нужно сразу же смыть каким-нибудь чистящим средством, а потом уже само средство можно удалить растворителем. Потому что сам растворитель не повредит ни одной из этих частей.
