Ремонт бытовых вибрационных погружных насосов "Малыш", "Ручеек", "Нептун", "Урожай", "Босна", "Струмок", "Джерельце" и др. своими руками
Несмотря на свои положительные качества, погружные вибрационные насосы не самые надежные и часто выходят из строя по разным причинам. Причинами выхода насоса из строя могут быть проблемы с магнитом или обмоткой, поломка штока, поломка клапана, разрыв или короткое замыкание. Существует множество простых неисправностей, устранение которых не кажется слишком сложным. Однако после ремонта насос может работать очень плохо или даже совсем перестать качать. Поэтому очень важно правильно собрать и отрегулировать насос. Для того чтобы понять, как правильно настроить и собрать насос, необходимо разобраться в его конструкции, а также в некоторых важных моментах, касающихся правильной регулировки.
Для того чтобы правильно диагностировать неисправности насоса и затем самостоятельно их устранить, необходимо сначала понять принципы работы и внутреннее устройство агрегата. Это особенно важно для тех, кто впервые сталкивается с проблемой поломки вибрационного насоса и не имеет представления о том, как его починить.
Мы подробно рассмотрим эти вопросы, используя наглядную схему.
Работа погружного насоса основана на преобразовании сил переменного тока в механические колебания якоря и поршня, которые перемещают воду. Вибрации поршня выталкивают воду из гидравлической камеры (пространство между поршнем и клапаном) в напорный патрубок. Основными компонентами насоса являются корпус, электромагнит и вибратор.
Электромагнит состоит из сердечника и двух катушек, намотанных медной проволокой. Попадая в корпус насоса, он заключен в компаунд, который служит не только для фиксации магнитной системы в корпусе, но и в качестве изоляционного и теплопоглощающего материала.
Вибратор состоит из: якоря, штока, демпфера. Шток запрессован в фитинг, демпфер установлен на штоке и представляет собой резиновую мембрану, конструкция которой определяет некоторые рабочие параметры насоса.
Ремонт насоса своими руками – это осуществимо!
Наиболее распространенные неисправности насосов и возможные решения
1. гудит, но не качает (или качает очень слабо)

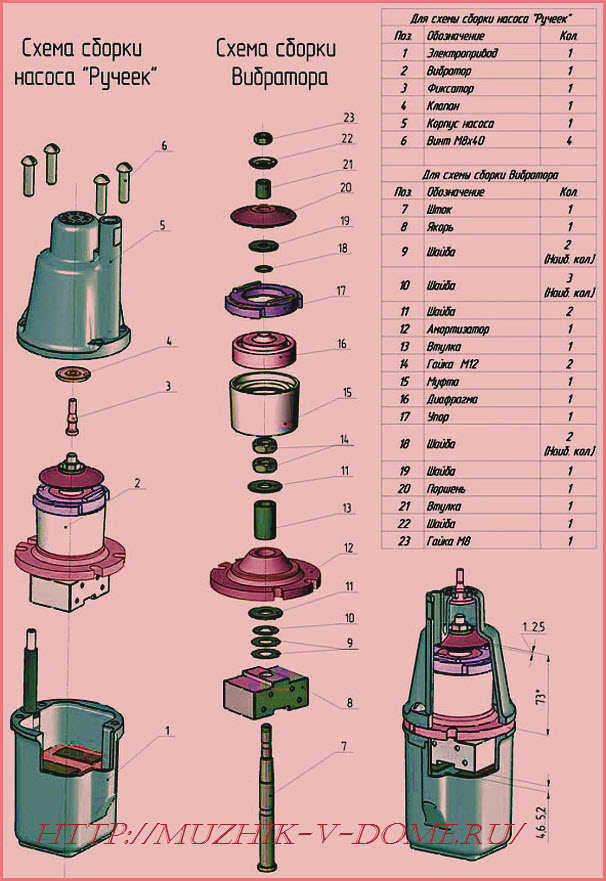

Чтобы понять причину, давайте рассмотрим конструкцию насоса (см. схему): на валу 7 на верхней части демпфера 12 на верхней части амортизатора накручены две гайки. 14. Если они ослаблены, амортизатор перемещается, и насос начинает работать "вхолостую".
Чтобы восстановить нормальную работу, насос необходимо разобрать, затянуть гайки до упора и затянуть верхнюю гайку. Последовательность разборки показана на схеме выше. Снятие крепежных болтов (M8x40) на крышке может быть затруднено, если они подверглись коррозии и не могут быть сняты обычным способом. В качестве альтернативы их можно срезать болторезом и при сборке заменить болтами с шестигранной головкой.
Другой причиной может быть выход из строя клапана из-за чрезмерного износа. Песок в насосе ускоряет этот процесс, поэтому следует проверить целостность резиновых деталей. Если клапан сильно изношен или порван, его следует заменить.
Сломанный поршневой шток также является одной из возможных причин, поэтому следует проверить целостность поршневого штока. Если поршневой шток поврежден или деформирован, его замена нецелесообразна.
2. когда насос подключен к источнику питания, штекеры перегорают, а кабель обугливается.
Это может быть вызвано сгоревшей обмоткой якоря или поврежденным кабелем. В первом случае ремонт нецелесообразен: процесс перемотки якоря требует определенных знаний, а затраченное время и усилия не стоят результата, так как велика вероятность повторного подключения. Теоретически возможно сделать обмотку на 36 В, перемотав катушки в соответствии со всеми параметрами: толщина и марка провода; количество витков, рассчитанное для данного напряжения, чтобы мощность осталась прежней, и т.д. Однако проще просто заменить катушку на новую.
Проверьте кабель тестером. Замена кабеля в случае поломки возможна в некоторых случаях, например, в "Малыше", провод в корпусе заполнен землей, остается только увеличить его длину путем скручивания.
Основные виды поломок
Вибрационные насосы типа 'Малыш' были разработаны более полувека назад советскими конструкторами. Но, несмотря на это, они до сих пор пользуются большой популярностью среди наших соотечественников. Причиной тому является их доступная цена и высокая надежность. Однако, несмотря на это, погружные насосы "страдают" рядом характерных неисправностей, присущих именно "Малышу". Основными видами неисправностей "Малыша" являются:
- Отсоединение электромагнита.
- Зазор между поршнем и катушками электромагнита недостаточен.
- Насос гудит, но не подает воду при подключении.
Разборка насоса "Малыш"
Перед ремонтом насоса "Малыш" его необходимо правильно разобрать. Самое главное – не повредить ни одну из деталей и запомнить порядок действий, чтобы правильно собрать механизм после ремонта. Перед разборкой необходимо слить воду из насоса и отключить его от электросети. Затем острым предметом или маркером следует нанести метки на две половинки корпуса, чтобы при сборке их можно было правильно совместить.
Затем корпус Baby зажимается вертикально в тисках, чуть ниже соединения верхней и нижней частей. Выкручиваются все крепежные винты и снимается верхняя часть корпуса механизма. Затем откручивается крепежная гайка и снимается со ступицы вибратора, после чего снимаются все детали, установленные на штоке. Основные компоненты вибрационного насоса:
- Поршень.
- Мембрана с ограничителем.
- Электрическая муфта.
- Амортизатор.
- Якорь.
Все вышеперечисленные детали надвигаются на центральный шток поршня, между ними устанавливаются шайбы и контргайки.
Разновидности
Производитель предлагает сразу несколько версий насоса "Малыш" с различными модификациями.
- Малыш". Этот насос оснащен функцией нижнего забора жидкости. Одна из самых мощных модификаций, подходит для работы в толще воды. Однако на дне работает не лучшим образом. Часто набирает ил, грязь, засоряя внутреннее пространство.
- "Малыш-М". Модель оснащена функцией верхнего забора воды. Мощность не такая высокая, как в предыдущей версии. Но у нее есть функция просеивания грязи и ила снизу. Владельцы этой модели часто сталкиваются с перегревом, так как насос подвергается воздействию воздуха и перегревается при снижении уровня воды.
- "Малыш-К". Оснащен функцией донного всасывания. Насос также заземлен. Оснащен мощным двигателем, что сказывается на стоимости. Не имеет грязевого фильтра.
- "Малыш-3". Данная модель подходит для узких колодцев и скважин. Имеет компактные размеры. Выходная мощность невысокая.
Какие бывают неисправности
Очень часто владельцам приходится сталкиваться с различными проблемами насосов. Как осуществляется ремонт насоса "Малыш", зависит от характера поломки – техническая она или механическая.
Некоторые пользователи сами вызывают частичные поломки (например, сломалась система фильтрации, но насос продолжает качать воду). Или же они вызывают полную неисправность устройства. Давайте рассмотрим основные типы проблем.
Электрические неисправности
Основной электрической проблемой погружного насоса "Малыш" является выход из строя катушки. В результате происходит либо повреждение корпуса, либо полное перегорание. Последнее возможно, когда насос работает "всухую" после снижения уровня воды.
Недостаток воды вызывает возгорание изоляции, расширение материалов, выпадение вилки из корпуса и выход из строя теплообменника. В зависимости от того, как рано будет замечено, что насос работает вхолостую, это может частично повлиять на производительность агрегата или полностью вывести его из строя.
Чтобы избежать подобных проблем, важно соблюдать правила эксплуатации и не оставлять насос работать без воды.
См. также:
Справочник компаний, специализирующихся на электромонтажных работах любой сложности
Механические неисправности
Существует еще много причин поломок, каждая из которых требует детального рассмотрения.
Детали становятся кальцинированными
Это происходит, когда насос работает в жесткой воде. Сначала на "внутренностях" появляется небольшой белый налет, похожий на накипь. Владельцы насоса должны своевременно очищать его. Однако если этим пренебречь, работа насоса вскоре нарушится.
Конструкция и принцип работы насоса

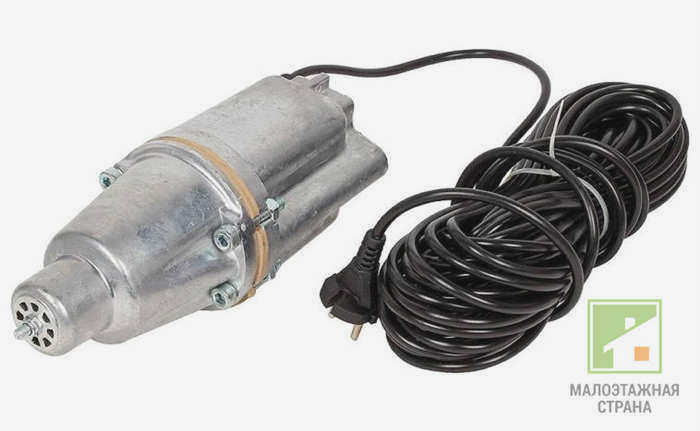

Конструкция насоса "Малыш" довольно проста и состоит из прочного герметичного корпуса, предотвращающего проникновение жидкости, внутри которого находится электропривод, содержащий сердечник, две катушки, электрический кабель и вибратор.

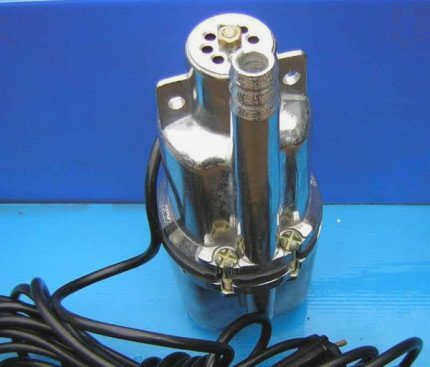

В верхней (для насосов с верхним входом воды) или нижней (для агрегатов с нижним входом воды) части корпуса установлен клапан, который закрывает входные отверстия и обеспечивает свободный поток воды или вход при отсутствии давления.
Вибрационные погружные насосы с верхним входом воды служат дольше и реже ломаются, так как песок и ил в забортной воде реже засоряются.
Работа насоса основана на использовании переменного тока, который под воздействием демпфера приводит в действие якорь и плунжер, заставляя их совершать механические колебательные движения, выталкивая воду в напорный патрубок.
Использование и работа устройства
Перед началом эксплуатации насоса "Малыш" важно ознакомиться с правилами его безопасного использования. Существует ряд ограничений, которые ни в коем случае нельзя использовать.
Инструкции по безопасному использованию:
- Не используйте прибор, если поврежден кабель или напряжение в сети слишком высокое;
- Не перекрывайте подачу воды при включенном насосе;
- Устройство не должно работать более двенадцати часов в день;
- Непрерывная работа не более двух часов с перерывами в двадцать минут.
Все ограничения подробно описаны в инструкции к прибору, которую необходимо внимательно прочитать, чтобы избежать непредвиденных последствий.
Фотогалерея
Фото

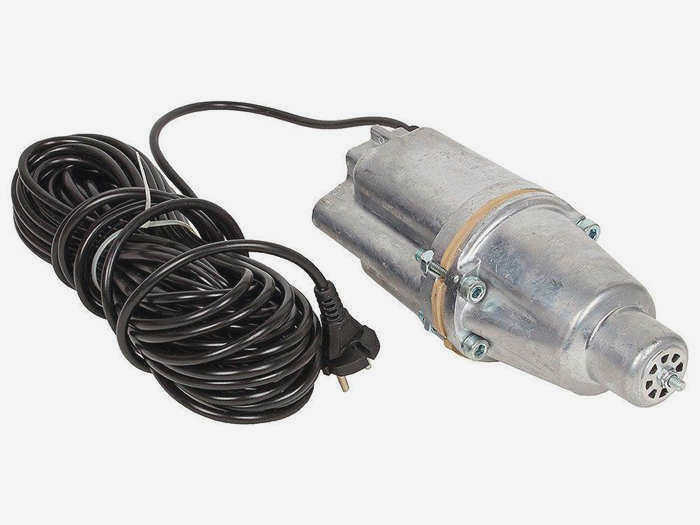

Вибратор производства СНГ – отличное устройство для откачки воды из колодцев. Он намного дешевле насосных станций и установок для водопонижения
Недорогое насосное оборудование будет отлично работать от 1 до 2 лет. После активного использования его заменяют на новый.
Вибрационный насос в сочетании с выгребным насосом прекрасно очистит дно колодца от отложений: первый перемешивает воду, второй откачивает.
Простые вибрационные насосы легко отремонтировать своими руками, а запасные части легко доступны.
Идеально подходит для работы в колодцах
Бюджетный агрегат
Небольшое устройство для очистки дна колодца
Простая конструкция и легкость в обслуживании
Процесс подготовки насоса к работе
Необходим гибкий резиновый шланг или аналогичный эластомерный шланг с внутренним диаметром не менее 18 мм. Не следует использовать шланги меньшего диаметра, так как они создают слишком большую нагрузку на устройство.
Для подачи воды можно использовать пластиковые или металлические трубы, но в любом случае они должны быть соединены с насосом шлангом длиной не менее 2 метров.
Схема монтажа вибрационной установки погружного насоса "Малыш".

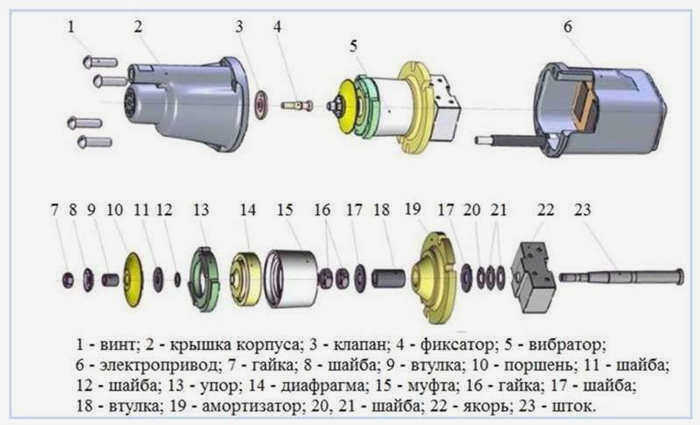

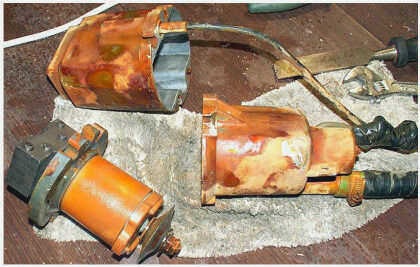

Насос в разобранном виде.
Полезный совет: Если насосный агрегат не дует в прямом направлении, можно устранить эту неисправность, понизив рабочее напряжение агрегата до 170-200 вольт. Понизить напряжение можно с помощью трансформатора.
Насос "Малыш" работает, но не качает воду
- Ослабла контргайка на регулировочном винте, расположенном на входе воды. При вращении винта изменяется производительность насоса.
- Повреждение резиновой втулки. Этот дефект можно увидеть только при разборке агрегата. Внешне узел выглядит как пара блюдец, обращенных друг к другу днищами. Их диаметр составляет примерно 4 сантиметра. Эти втулки стоят копейки и доступны в специализированных магазинах.
- Растрескивание штока поршня насоса. Это достаточно серьезная неисправность. Он запрессован в соседний узел, и его крайне сложно заменить без специализированного оборудования. Его можно отремонтировать, имея второй неисправный донорский насос.
Чтобы узнать больше о разборке, ремонте и регулировке погружного вибрационного оборудования модели "Малыш", вы можете посмотреть обучающее видео.
