Откатные ворота своими руками: пошаговое руководство и схемы
Опубликовано: 02 февраля 2018 г.

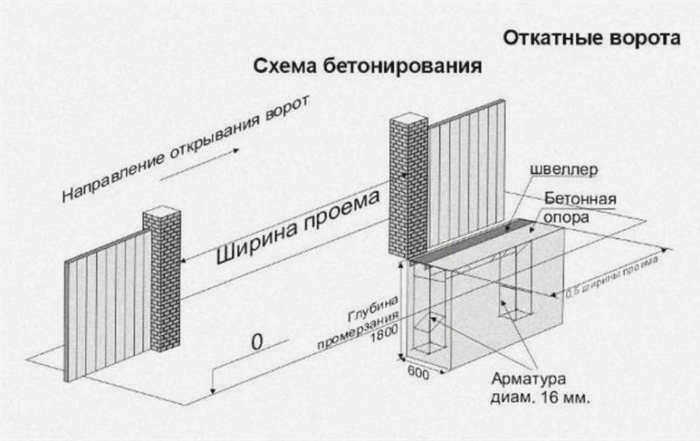

Откатные ворота своими руками: с чего начать, как выбрать комплектующие, какой порядок действий соблюдать, на что обратить внимание прежде всего? Данная статья будет полезна всем, кто интересуется, как сделать откатные ворота своими руками, и содержит планы и инструкции по монтажным работам. Ниже приведена схема откатных ворот, схема фундамента откатных ворот, рекомендации по подготовке проема, рекомендации по монтажу.
Откатные ворота – очень популярный и наиболее удобный тип ворот. Свое название они получили из-за особенности своей конструкции: они сдвигаются вбок и перемещаются вдоль забора. За последние десять лет откатные ворота стали чрезвычайно популярны. Такая популярность объясняется разработкой новой и усовершенствованной конструкции – ворота стали более доступными, отпала необходимость в верхней направляющей и они больше не требуют обслуживания.
В данной статье описана наиболее логичная и оптимальная процедура изготовления и установки откатных ворот своими руками, а также приведен проект чертежа для сварочного аппарата.

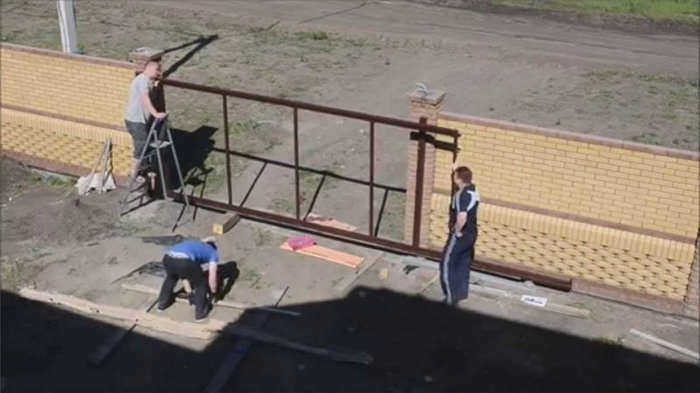

Чтобы самостоятельно изготовить и установить раму откатных ворот, помимо желания, вам понадобится сварочный аппарат (инвертор) и навыки сварки. Кроме того, вам понадобится инструмент для зачистки швов и резки металла. Вам понадобится участок с относительно ровной поверхностью, чтобы организовать на нем своеобразный пандус для установки полотна ворот.

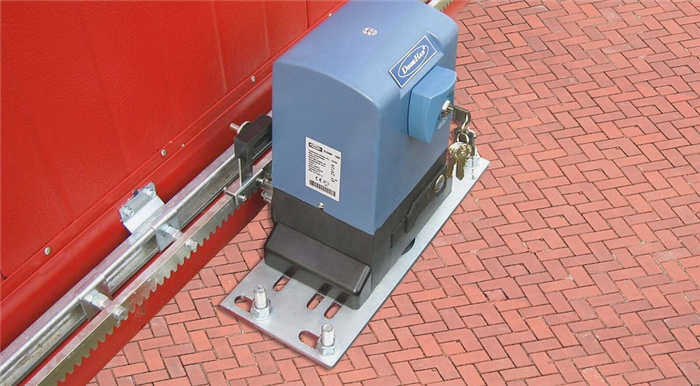

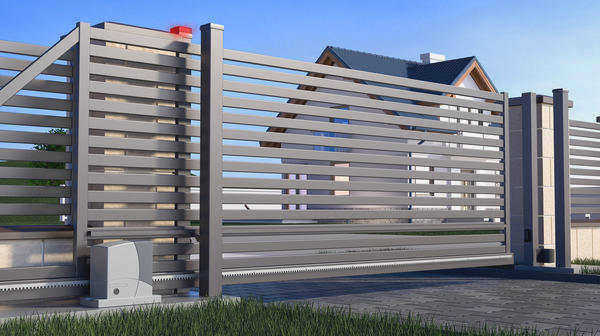

Работа делится на пять частей: замеры, фундаментные работы, изготовление рамы, сборка и отделка конструкции, установка оператора и сопутствующего оборудования.
Перед началом работ важно понять, как именно устроены откатные ворота.
Типы откатных ворот
По своей конструкции откатные ворота могут быть консольными или двигаться по верхнему или нижнему рельсу. Ворота, движущиеся по рельсам, более надежны в эксплуатации, проще в производстве и, следовательно, дешевле. Однако они имеют ряд не очень практичных нюансов.

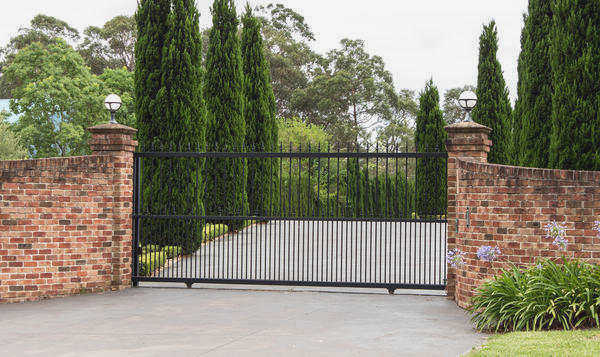

Откатные ворота на рельсах

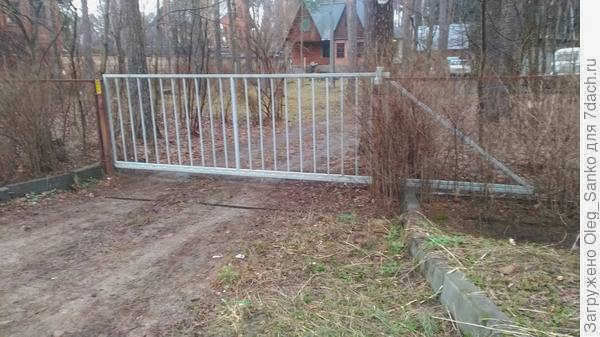

Откатные ворота на рельсах

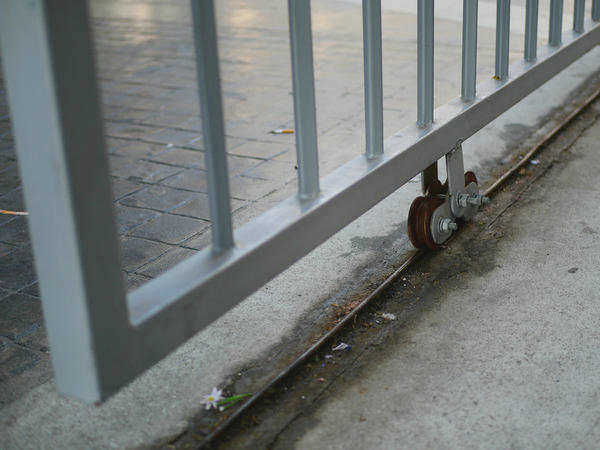

Самый простой вариант, когда полотно движется по нижнему рельсу, – это откатные ворота на рельсе. Рельс укладывается на землю поперек проема; полотно ворот имеет внизу роликовые каретки, которые упираются в рельс и двигаются по нему. Верхняя часть полотна удерживается на месте роликовым кронштейном, прикрепленным к стойке ворот.

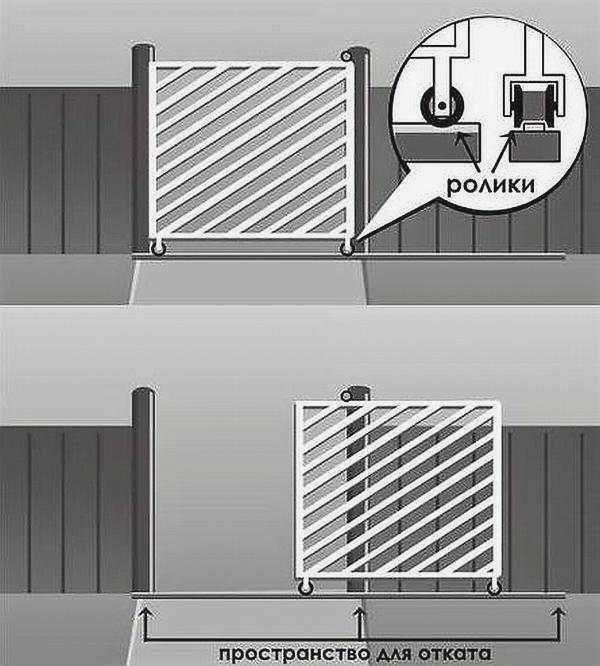

Схема откатных ворот с нижним рельсом. Фото с сайта mehanol.ru
Конструкция проста, в ней практически нечему ломаться. Ворота требуют мало места для раздвижной створки – только столько, сколько сама створка.
Большое преимущество!

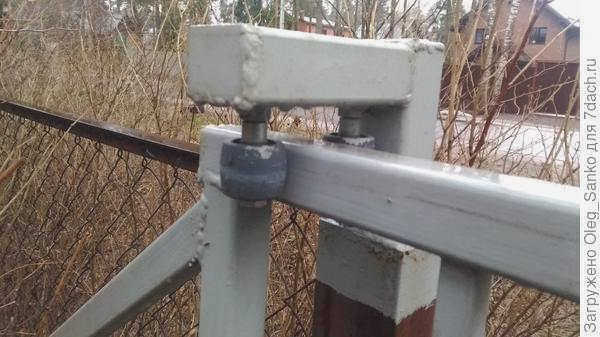

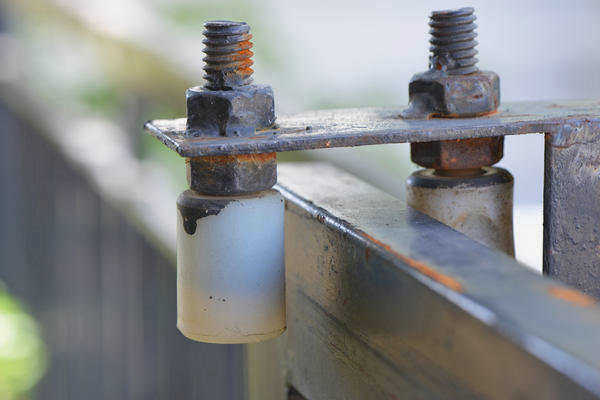

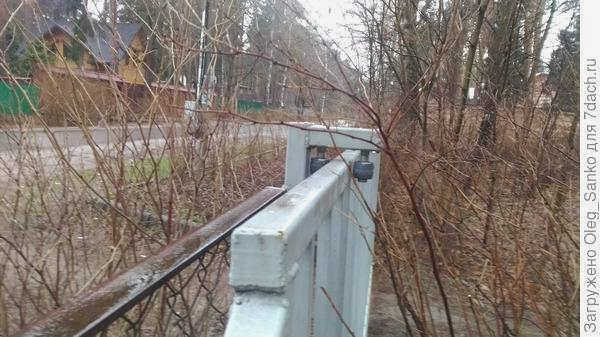

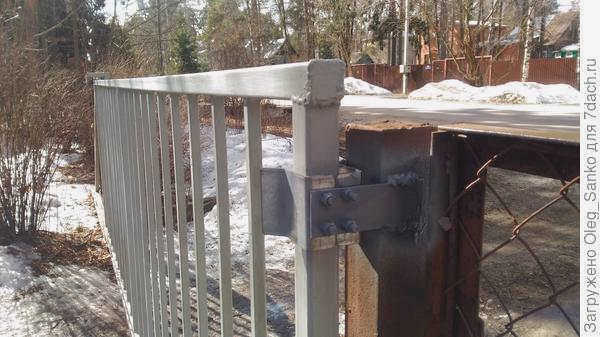

Роликовый кронштейн удерживает створку на месте
Однако существуют некоторые ограничения в использовании:
- желательно, чтобы дверь имела решетчатую, а не полую конструкцию, чтобы уменьшить ветровую нагрузку;

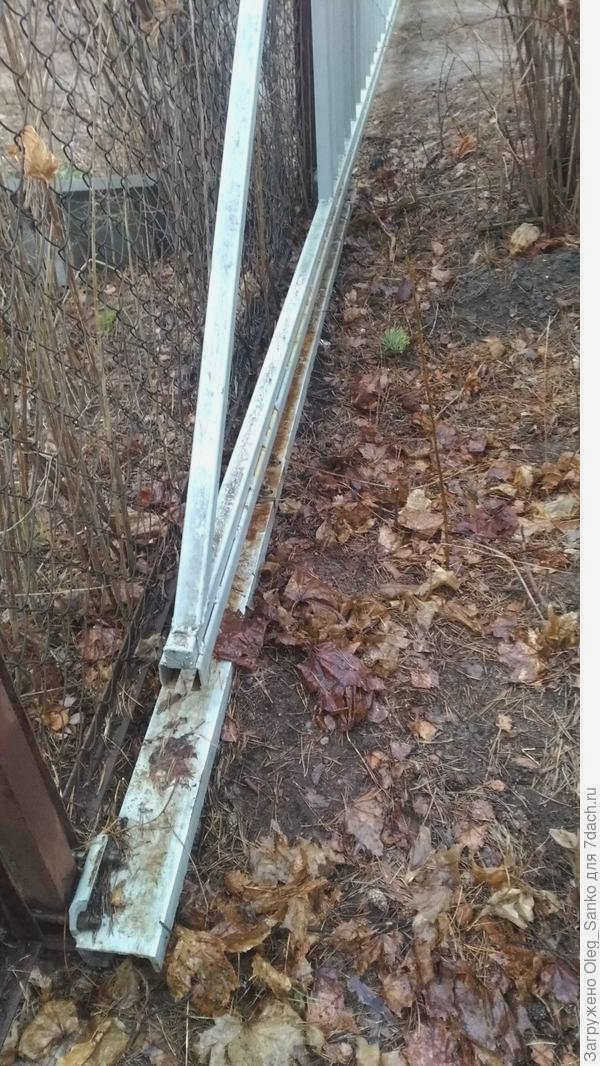

- необходимо следить за тем, чтобы в направляющую не попадала грязь (например, опавшие листья);
- Если вы живете в регионе со снежными зимами, работать зимой гораздо сложнее. И если вы посещаете свой загородный дом зимой лишь изредка, будьте готовы потратить некоторое время перед воротами, чтобы откопать заснеженные и обледенелые перила к вашему приезду.
Немного теоретической механики

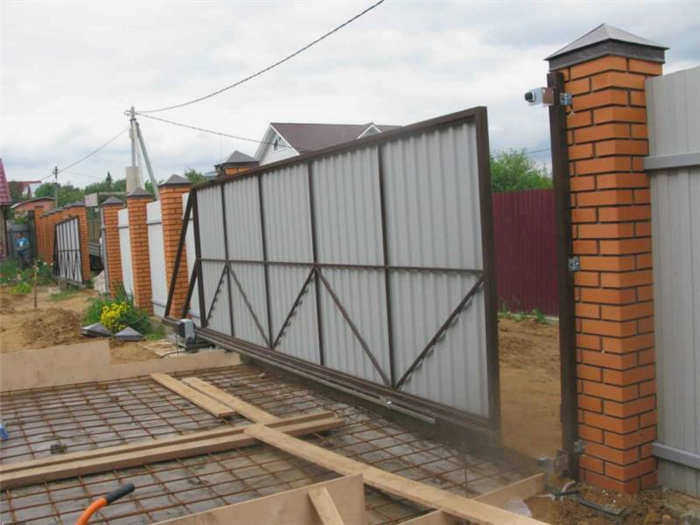

Консольные откатные ворота – самая сложная и дорогая конструкция. Подвижная створка опирается на 2 точки сбоку, возле столба ворот.
Чтобы понять, почему консольные ворота сложнее и дороже, пройдемся по основам теоретической механики: проведем наглядный практический опыт. Возьмем бытовые весы (напольные или кухонные) и деревянный прут длиной около 700 мм. Представим, что этот прут – конструкция наших ворот. Взвесим прут и запишем показания на весах. Теперь положим брусок горизонтально так, чтобы один конец лежал на весах, а другой – на опоре (например, на перевернутом стакане). Будет получен макет балки с двумя опорами.

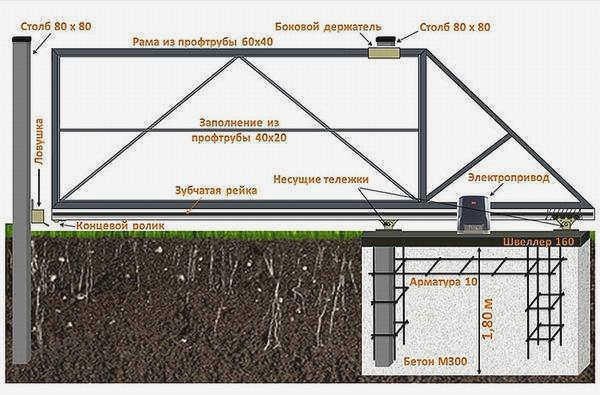

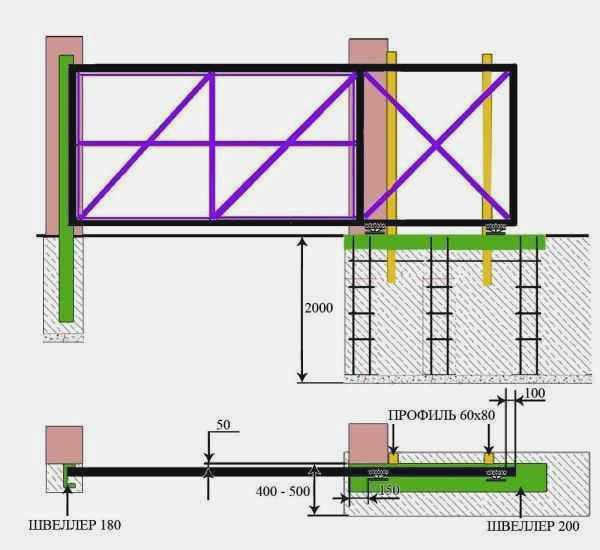

Схема устройства раздвижных консольных ворот. Фото с сайта ts-zabory.ru
Если посмотреть на шкалу, то можно увидеть, что значение уменьшилось примерно в два раза. Следовательно, консольные откатные ворота надежнее и проще: нагрузка равномерно распределяется на 2 опорных столба.
Теперь сделаем макет консольной балки, т.е. горизонтальной балки, закрепленной только с одного конца. Закрепите конец, опирающийся на груз. Это можно сделать, просунув конец балки под дверцу кухонного шкафа или просто придерживая его пальцем. Не оказывайте лишнего давления – просто удерживайте балку на месте, не давая ей опрокинуться. И уберите другую опору (стекло).

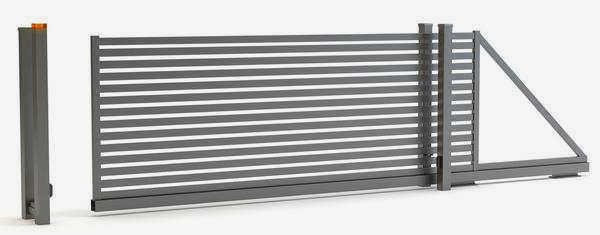

Консольные ворота с балкой посередине. Фото с сайта mehanol.ru
Взглянув на весы, вы заметите, что их показания увеличились почти в 4 раза по сравнению с первоначальными показаниями, когда вы просто взвешивали балку. Конечно, если на свободный конец нашей консольной балки что-нибудь положить (например, яблоко, чтобы имитировать вес самого полотна ворот), то нагрузка на консоль увеличится еще больше. Теперь, зная вес ворот, можно примерно оценить необходимое сечение консольной балки и несущую способность фундамента для роликовых опор.
Материалы для занавеса

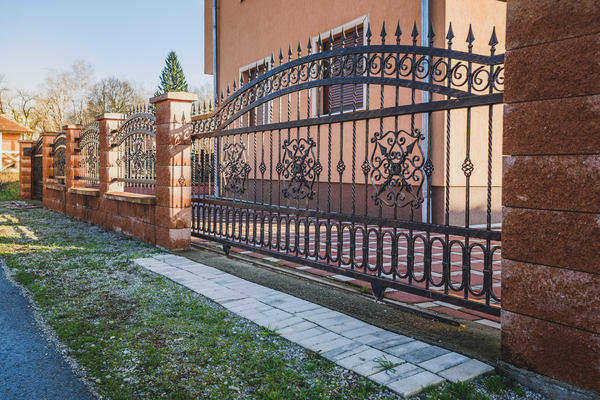

Полотно ворот обычно состоит из рамы и обшивки. Исключение составляют кованые изделия, но даже они имеют каркасные части, к которым крепятся детали механизма и привода. Долговечность и надежность конструкции зависят от выбора материала и качества монтажа полотна ворот почти в такой же степени, как и от механизма.
Дерево
Деревянный каркас обычно собирается из деревянных брусьев или досок (например, 100×38 мм), укрепленных раскосами и обшитых досками толщиной 22-25 мм, которые могут быть ориентированы как вертикально, так и горизонтально. Чтобы уменьшить деформацию, при смачивании древесины оставляйте между досками зазор 5-10 мм (в зависимости от ширины доски) или используйте сборку "елочкой" или "в клетку". Навес над воротами также является хорошей идеей (предпочтительно из навесной конструкции, так как перемычка между столбами может поддерживать фермы и обрешетку). Деревянные навесы прекрасно впишутся в облик загородного дома, но потребуют регулярной покраски и периодического ремонта.
Профилированный настил

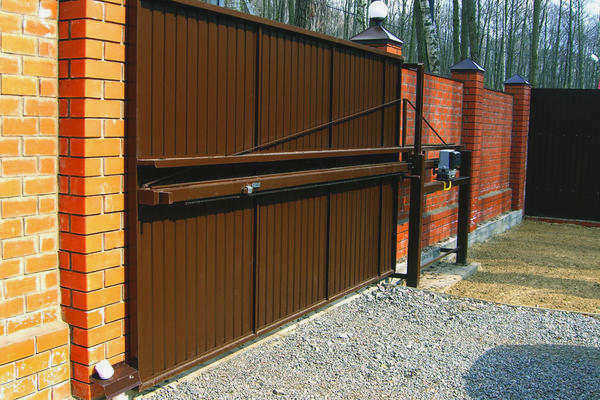

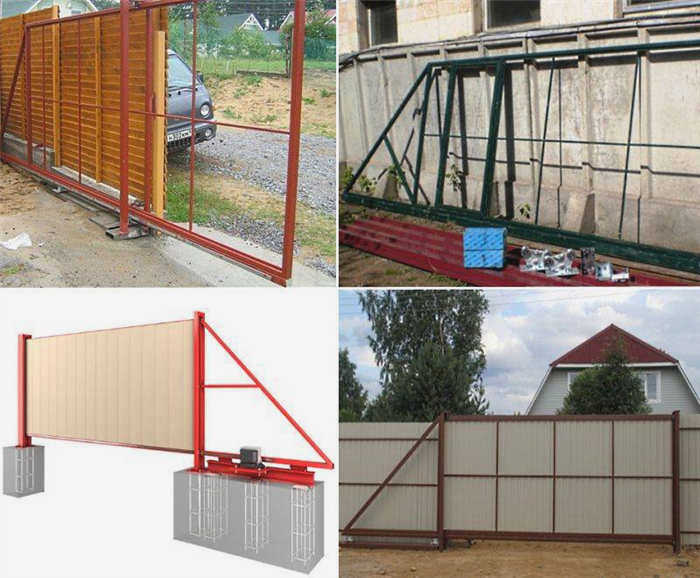

В настоящее время наиболее популярна гофрированная конструкция, а также металлические заборы. Каркас обычно сваривается из стального проката (угловое железо, квадратная труба), а профнастил крепится к нему саморезами или кровельными болтами. Основными преимуществами являются относительно небольшой вес, стабильная геометрия и долговечность (при качественном цинковании и покраске). Детали рамы должны быть защищены от коррозии антикоррозийной краской.

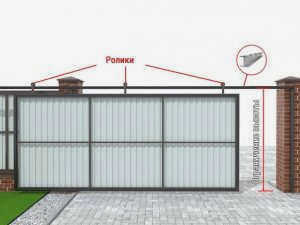

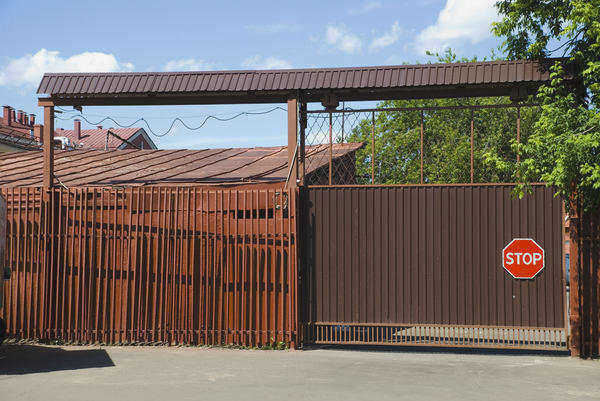

Инструкция по изготовлению подвесных ворот

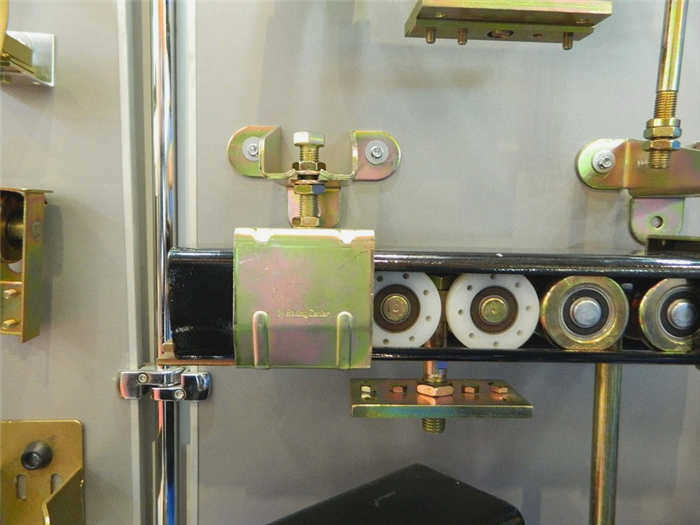

Теперь мы расскажем, как сделать откатные ворота на подвесном механизме. Прежде всего (на этапе строительства забора) необходимо установить надежные боковые столбы из стали, бетона, бетонных блоков или кирпича. Они должны быть утоплены не менее чем на 1,2 м, но желательно ниже точки промерзания грунта на участке. Затем делается перемычка, к которой горизонтально крепится рельс с помощью L-образных кронштейнов. Затем устанавливаются каретки и дополнительные элементы (ловители, направляющие ролики), и система регулируется для достижения плавного движения и точного позиционирования полотна в ловителях.
Изготовление раздвижной двери своими руками: этапы производства
Перед началом работы убедитесь, что раздвижная модель может быть установлена. Необходимо проверить следующее:
- наличие достаточного незанятого пространства вдоль забора для нормальной работы такого устройства;
- чтобы участок забора был прямым, так как ворота могут двигаться только по прямой линии;
- нет ли калитки или неровностей на участке, по которому должна двигаться створка.

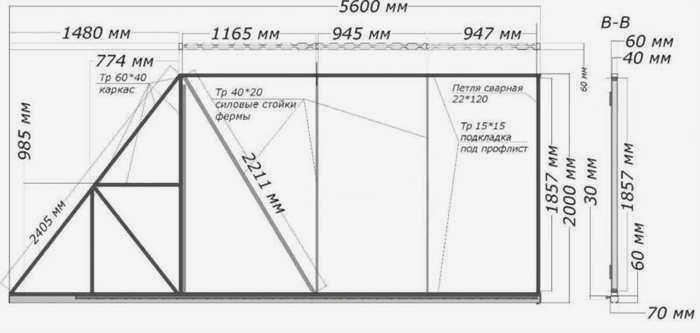

Планирование: составление чертежей, расчет затрат
Прежде чем закупать материалы, сделайте схематический чертеж и определите основные размеры и ведомость количества. В случае затруднений рекомендуется выбрать готовое решение из каталога производителя дверей.
Затем следует составить смету расходов:
- снятие замеров проема;
- выбор материала облицовки и рамы;
- оценить общий вес и определиться с количеством створок.
Чтобы упростить эту задачу, можно воспользоваться специальной программой.
Подготовка необходимых материалов и инструментов
Чтобы построить раздвижную конструкцию своими руками, вам понадобятся комплектующие. Их можно приобрести или изготовить самостоятельно. Если говорить об оборудовании, то ничего особенно сложного не потребуется – необходимое оборудование есть даже у новичка.

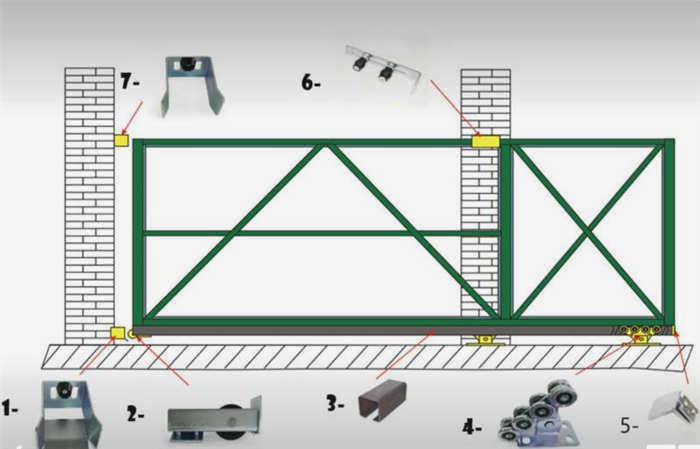

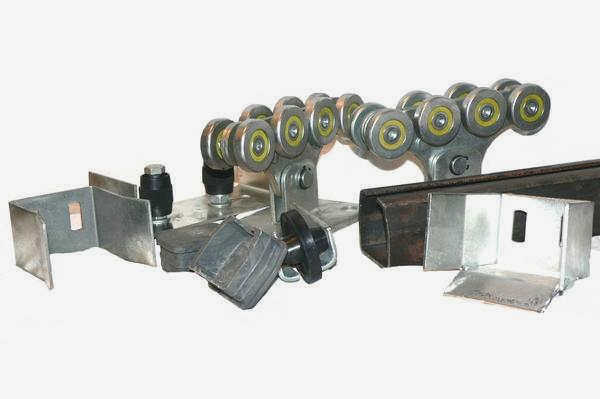

Производственный комплект включает в себя:
- нижняя направляющая;
- кронштейн для роликов;
- пара роликовых опор;
- пара опор роликовой платформы
- опорный ролик;
- ловители;
- заглушки.
Советы и рекомендации
Если на вашем участке установлены откатные ворота, не лишним будет прислушаться к советам специалистов:
- Хотя такие модели надежны и долговечны, они не являются безотказными. Профилактическое обслуживание – это плановое обслуживание, выполняемое сервисной службой.
- Ремонтные работы должны выполняться только опытными мастерами с использованием профессионального оборудования.
- Чтобы раздвижная система работала исправно, не забывайте содержать в чистоте территорию вокруг нее. Камешки, листья и снег могут препятствовать движению полотна.

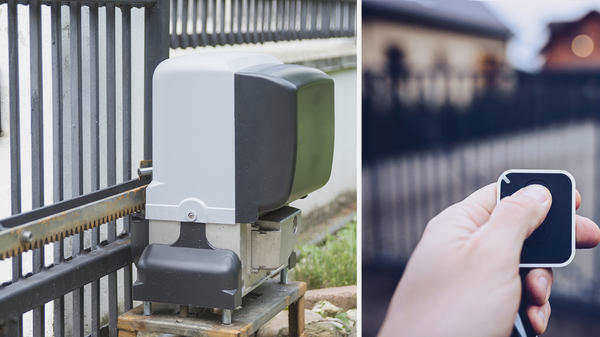

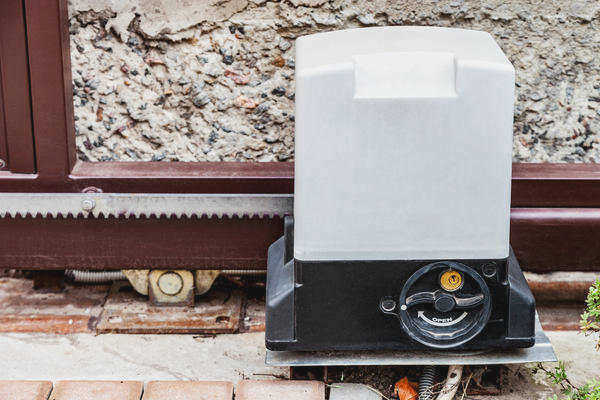

Самодельные откатные ворота просты в эксплуатации, надежны и компактны. Кроме того, они привносят комфорт в повседневную жизнь благодаря системе дистанционного управления.
Если приложить усилия, то конструкция может стать украшением ландшафта и предметом зависти друзей.
