Деревянные балки перекрытия: типы и размеры
Несущими элементами любого деревянного пола являются деревянные лаги различных типов. Чтобы обеспечить долговечность всей конструкции, важно правильно выбрать их тип, сечение, шаг, а также надежно закрепить их на несущих стенах. Поэтому в этой статье мы рассмотрим, какими бывают деревянные балки перекрытия и как выбрать их размеры.
Деревянные балки могут быть изготовлены из различных пород дерева. Но, как правило, они изготавливаются из хвойных пород, таких как лиственница, сосна или ель. Это связано с тем, что они более устойчивы к изгибающим нагрузкам, чем твердые породы древесины. Среди хвойных пород лучшими свойствами обладает лиственница, но и стоимость ее довольно высока. По этой причине в строительстве чаще всего используются деревянные балки перекрытия из сосны. По прочности они несколько уступают лиственнице, но превосходят аналогичные изделия из ели, а их стоимость относительно невысока.
В зависимости от формы поперечного сечения и других характеристик различают следующие виды деревянных балок:
- Из бревен (позиции 1-2 на рис. 1);
- Из досок (7);
- Из простого обрезного бруса (3);
- Из клееного бруса (4-5);
- Т-образные балки (6).

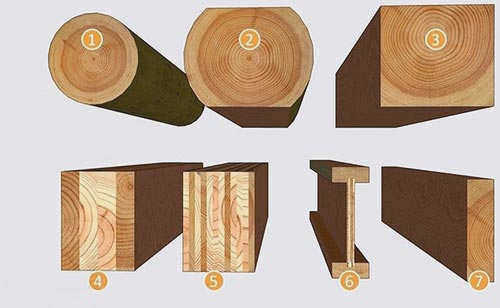

Рисунок 1 Типы деревянных балок перекрытия.
Бревна
Бревенчатые балки перекрытия сегодня используются редко. Тем не менее, их можно рассматривать как вариант. Можно использовать сухие, очищенные от коры, обработанные антисептиком бревна диаметром 100-300 мм и длиной до 6 метров. Они могут быть цилиндрическими или двухсторонними.
Доски
Доски толщиной не менее 50 мм и шириной 100-200 мм можно использовать в качестве деревянных балок пола. Использование досок меньшей толщины для этих целей нежелательно. Как правило, доски используются для небольших пролетов.

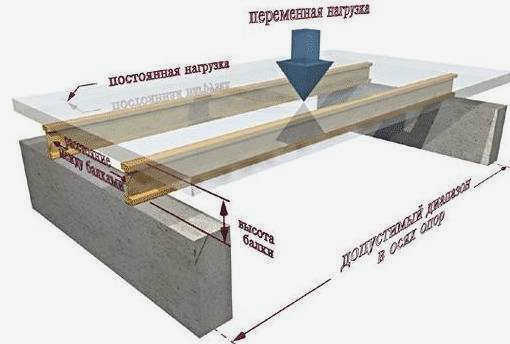

Как выбрать количество и размер балок перекрытия?
После того как выбран оптимальный тип деревянных балок, необходимо определить их необходимое количество, шаг (расстояние между ними) и размеры: длину и сечение. Рассмотрим выбор размеров на примере наиболее распространенных типов деревянных балок перекрытия – пиломатериалов или досок.
Длина
Сначала определите длину. Необходимую длину легко определить, измерив рулеткой пролет, который вы собираетесь перекрыть. К этому значению прибавьте размер заделки балки в несущие стены с каждой стороны: не менее 150 мм для балок из дерева и не менее 100 мм, если они сделаны из досок. Это относится к несущим стенам из кирпича или различных видов блоков. Если они деревянные (бревна, брус), то глубина забивания гвоздей должна быть не менее 70 мм.
Следует отметить, что максимальный пролет деревянной балки из стандартных пиломатериалов или досок составляет 6 м. Для этого подходят балки длиной 6,20-6,30 м. Для перекрытия больших пролетов (до 12 м) требуется дополнительная промежуточная опора (внутренняя несущая стена, колонны) или использование клееных балок или двутавровых балок.
Количество и расстояние между балками
Количество балок напрямую зависит от расстояния между ними. Обычно оно составляет от 450 мм до 1200 мм. Оно может быть выбрано таким образом, чтобы теплоизоляция плотно располагалась между балками, или по другим причинам.
Читайте также: Деревянные панели своими руками
Обратите внимание, что расстояние между пролетами также напрямую зависит от сечения и обратно пропорционально длине балки (ширина пролета до покрытия). Например, при одинаковой длине балки, чем больше ее поперечное сечение, тем больше может быть шаг, и наоборот, при одинаковом поперечном сечении, чем больше длина, тем меньше шаг.
Поперечное сечение
Поперечное сечение балок и досок может иметь ширину 50-200 мм и высоту 100-300 мм. Оптимальным соотношением высоты и ширины считается 1,4-1,5:1. Размеры поперечного сечения деревянных балок напрямую зависят от нагрузки, которую они должны выдержать без разрушения или деформации.

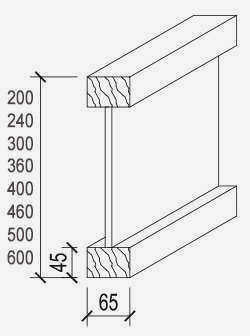

Двутавровые балки серии W
(с верхним и нижним фланцами из сухой строганной древесины)
 |
Балка ICJ-200W | 200 | Балка сухая строганная 65х45 мм | 550 рублей 354 рубля |
| Балка ICJ-240W | 240 | Сухой строганный брус 65х45 мм | 575 рублей 379 рублей | |
| Балка ICJ-300W В наличии |
300 | Брус сухой строганный 65х45 мм | 595 руб 397 руб | |
| Брус ICJ-360W | 360 | Сухой строганный брус 65х45 мм | 630 руб 415 руб | |
| Брус ICJ-400W | 400 | Брус сухой строганный 65х45 мм | 680 рублей 440 рублей | |
| Брус ICJ-460W | 460 | Сухой строганный брус 65×45 мм | 700 рублей 440 рублей | |
| Балка ICJ-500W | 500 | Брус сухой строганный 65х45 мм | 835 рублей 440 рублей | |
| брус ICJ-600W | 600 | Брус сухой строганный 65х45 мм | 855 440 РУБ. |

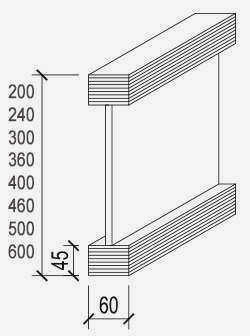

Двутавровые балки серии L
(с верхним и нижним фланцем из древесины LVL)
Стандартные длины: 5000, 6000, 6500, 7000, 7500, 8000, 8500, 9000, 10000, 11000, 12000, 13500 мм.
 |
Балка ICJ-200L | 200 | Балка 60х45 мм LVL | 685 руб 623 руб |
| Балка ICJ-240L | 240 | Брус LVL 60×45 мм | 705 руб 641 руб | |
| Балка ICJ-300L | 300 | Балка LVL 60×45 мм | 725 руб 659 руб | |
| Балка ICJ-360L | 360 | Балка LVL 60×45 мм | 750 руб 678 руб | |
| Балка ICJ-400L | 400 | Балка LVL 60×45 мм | 765 руб 696 руб | |
| Балка ICJ-460L | 460 | Балка LVL 60×45 мм | 800 РУБ 714 РУБ | |
| Балка ICJ-500L | 500 | Балка LVL 60×45 мм | 910 руб 800 руб | |
| Балка ICJ-600L | 600 | Балка LVL 60×45 мм | 940 руб 818 руб | |
 |

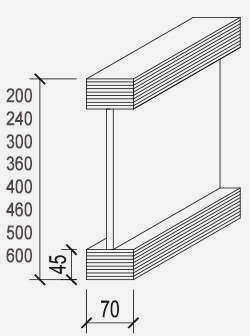

Балка ICJ-200L – 70 мм | 200 | Балка LVL 70×45 мм | 740 руб 781 руб |
| Балка ICJ-240L – 70 мм | 240 | Балка LVL 70×45 мм | 760 руб 800 руб | |
| Балка ICJ-300L – 70 мм | 300 | Балка LVL 70×45 мм | 770 руб 818 руб | |
| Балка ICJ-360L – 70 мм | 360 | Балка LVL 70×45 мм | 800 руб 836 руб | |
| Балка ICJ-400L – 70 мм | 400 | Балка LVL 70×45 мм | 845 руб 854 руб | |
| Балка ICJ-460L – 70 мм | 460 | Балка LVL 70×45 мм | 860 руб 873 руб | |
| Балка ICJ-500L – 70 мм | 500 | Балка LVL 70×45 мм | 975 руб 964 руб | |
| Балка ICJ-600L – 70 мм | 600 | Балка LVL 70×45 мм | 995 руб 989 руб | |
 |

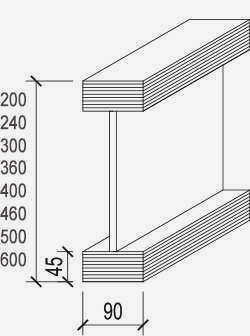

Балка ICJ-200L – 90 мм | 200 | Балка LVL 90×45 мм | 855 руб 781 руб |
| Балка ICJ-240L – 90 мм | 240 | Балка LVL 90×45 мм | 880 руб 800 руб | |
| Балка ICJ-300L – 90 мм | 300 | Балка LVL 90×45 мм | 920 руб 818 руб | |
| Брус ICJ-360L – 90 мм | 360 | Брус LVL 90×45 мм | 930 руб 836 руб | |
| Брус ICJ-400L – 90 мм | 400 | 90×45 мм LVL брус | 975 руб 854 руб | |
| Брус ICJ-460L – 90 мм | 460 | 90×45 мм LVL брус | 995 руб 873 руб | |
| Брус ICJ-500L – 90 мм | 500 | Брус LVL 90×45 мм | 1080 руб 964 руб | |
| Брус ICJ-600L – 90 мм | 600 | 90×45 мм LVL брус | 1125 руб 989 руб | |
 |

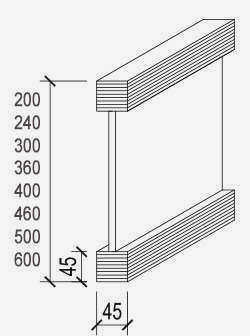

Брус ICJ-200L – 45 мм | 200 | Брус 45×45 мм LVL | 550 руб 781 руб |
| Брус ICJ-240L – 45 мм | 240 | Балка LVL 45×45 мм | 575 руб 800 руб | |
| Балка ICJ-300L – Балка LVL 45×45 мм | 300 | Балка LVL 45×45 мм | 595 руб 818 руб | |
| Балка ICJ-360L – Балка LVL 45×45 мм | 360 | Балка LVL 45×45 мм | 630 руб 836 руб | |
| Балка ICJ-400L – 45 мм | 400 | Балка LVL 45×45 мм | 680 руб 854 руб | |
| Балка ICJ-460L – Балка LVL 45×45 мм | 460 | Балка LVL 45×45 мм | 700 руб 873 руб | |
| Балка ICJ-500L – Балка LVL 45×45 мм | 500 | Балка LVL 45×45 мм | 835 руб 964 руб | |
| Балка ICJ-600L – Балка LVL 45×45 мм | 600 | Балка LVL 45×45 мм | 855 руб 989 руб |
Расчетная таблица для неиспользуемых балок чердачного перекрытия
Расчет на нагрузку 200 кг/м2 без нагрузки деревянных лестниц из стропильной системы
| 240 | Балка ICJ-240W | 5,65 | 5,52 | 4,95 | 4,68 | 4,50 |
| 300 | Балка ICJ-300W | 5,80 | 5,80 | 5,80 | 5,60 | 5,35 |
| 360 | Балка ICJ-360W | 5,80 | 5,80 | 5,80 | 5,80 | 5,80 |
| 400 | Балка ICJ-400W | 5,80 | 5,80 | 5,80 | 5,80 | 5,80 |
| 240 | Балка ICJ-240L | 6,20 | 5,80 | 5,45 | 5,15 | 4,95 |
| 240 | Балка ICJ-240L с фланцем 89 мм | 6,90 | 6,45 | 6,05 | 5,75 | 5,50 |
| 300 | Балка ICJ-300L | 7,40 | 6,90 | 6,50 | 6,15 | 5,90 |
| 300 | Балка ICJ-300L с фланцем 89 мм | 8,25 | 7,70 | 7,20 | 6,90 | 6,60 |
| 360 | Балка ICJ-360L | 8,50 | 7,90 | 7,50 | 7,10 | 6,80 |
| 360 | Балка ICJ-360L с фланцем 89 мм | 9,45 | 8,80 | 8,30 | 7,90 | 7,55 |
| 400 | Балка ICJ-400L | 9,25 | 8,60 | 8,10 | 7,70 | 7,40 |
| 400 | Балка ICJ-400L с фланцем 89 мм | 10,25 | 9,55 | 9,00 | 8,50 | 8,15 |
| 460 | Балка ICJ-460L | 10,25 | 9,55 | 9,00 | 8,50 | 8,15 |
| 460 | Балка ICJ-460L с фланцем 89 мм | 11,40 | 10,60 | 10,00 | 9,50 | 9,05 |
| 500 | Балка ICJ-500L | 11,00 | 10,15 | 9,55 | 9,10 | 8,65 |
| 500 | Балка ICJ-500L с фланцем 89 мм | 12,15 | 11,30 | 10,60 | 10,05 | 9,65 |
| 600 | Балка ICJ-600L | 12,50 | 11,65 | 11,00 | 10,40 | 9,95 |
| 600 | Балка ICJ-600L с фланцем 89 мм | 13,30 | 12,90 | 12,15 | 11,55 | 11,05 |
Расчетная таблица для неиспользуемых балок чердачного перекрытия
Расчет для нагрузки 250 кг/м2 с нагрузкой на пол от ригельной системы
| 240 | Балка ICJ-240W | 5,25 | 4,95 | 4,60 | 4,35 | 4,15 |
| 300 | Балка ICJ-300W | 5,80 | 5,80 | 5,50 | 5,20 | 4,95 |
| 360 | Балка ICJ-360W | 5,80 | 5,80 | 5,80 | 5,80 | 5,70 |
| 400 | Балка ICJ-400W | 5,80 | 5,80 | 5,80 | 5,80 | 5,80 |
| 240 | Балка ICJ-240L | 5,77 | 5,36 | 5,04 | 4,79 | 4,58 |
| 240 | Балка ICJ-240L с фланцем 89 мм | 6,43 | 5,97 | 5,61 | 5,33 | 5,10 |
| 300 | Балка ICJ-300L | 6,88 | 6,39 | 6,01 | 5,71 | 5,46 |
| 300 | Балка ICJ-300L с фланцем 89 мм | 7,68 | 7,13 | 6,70 | 6,37 | 6,09 |
| 360 | Балка ICJ-360L | 7,92 | 7,35 | 6,92 | 6,57 | 6,28 |
| 360 | Балка ICJ-360L с фланцем 89 мм | 8,80 | 8,17 | 7,69 | 7,31 | 6,99 |
| 400 | Балка ICJ-400L | 8,58 | 7,97 | 7,50 | 7,12 | 6,81 |
| 400 | Балка ICJ-400L с фланцем 89 мм | 9,54 | 8,85 | 8,33 | 7,91 | 7,57 |
| 460 | Балка ICJ-460L | 9,54 | 8,85 | 8,33 | 7,91 | 7,57 |
| 460 | Балка ICJ-460L с фланцем 89 мм | 10,59 | 9,83 | 9,25 | 8,79 | 8,40 |
| 500 | Балка ICJ-500L | 10,16 | 9,43 | 8,87 | 8,43 | 8,06 |
| 500 | Балка ICJ-500L с фланцем 89 мм | 11,27 | 10,46 | 9,84 | 9,35 | 8,94 |
| 600 | Балка ICJ-600L | 11,64 | 10,81 | 10,17 | 9,66 | 9,24 |
| 600 | Балка ICJ-600L с фланцем 89 мм | 12,89 | 11,97 | 11,26 | 10,70 | 10,23 |
Монтаж плиты на деревянные балки
Установка деревянных балок перекрытия решает следующие задачи
- Достижение необходимой прочности и жесткости пола;
- Обеспечение соответствия звукоизоляции и теплопроводности уровню, необходимому для энергосбережения;
- Обеспечение соответствия установленным стандартам по паропроницаемости и воздухопроницаемости.
Выбор балок для промежуточных перекрытий:
- Балки перекрытия. Чаще всего выбирается прямоугольная балка. Высота балки должна составлять 140-240 мм, а толщина – 50-160 мм. Как правило, толщина балки должна составлять не менее 1/24 ее длины. Эксперты отмечают, что деревянная балка с соотношением сторон 7:5 обладает большей прочностью.
- Балки перекрытия из дерева. Более экономичное решение. Бревна обладают высокой устойчивостью к нагрузкам, но также низкой устойчивостью к изгибу. Бревна пригодны только в том случае, если они были выдержаны в сухих условиях не менее года.
- Балки пола из досок. Использование досок приводит к уменьшению количества пиломатериалов, необходимых для перекрытия. Однако следует отметить, что в этом случае снижаются огнестойкость, прочность и звукоизоляция пола. Доски обычно используются для мансардных потолков. Для усиления досок можно использовать метод соединения двух досок вместе по их длине. Тогда общее сечение будет соответствовать уровню нагрузки. Такая конструкция может выдержать нагрузку в два раза большую, чем дерево или две доски, уложенные рядом. В этом случае крепление должно осуществляться саморезами или гвоздями, закрепленными поочередно через каждые 20 сантиметров.
Рекомендуем! Подробное описание деревянных балок перекрытия – типы, виды, изгиб, прочность и расчет нагрузки.
Монтаж деревянных балок пола
Технология устройства деревянного балочного пола состоит из нескольких этапов:
1. расчет сечения (диаметра) деревянных балок перекрытия в соответствии с требованиями СНиП 2.01.07-85 "Нагрузки и воздействия".
Расчет максимально допустимой нагрузки на 1 кв. м:
- для подвала и промежуточного этажа – не более 210 кг;
- для чердака – не более 105 кг.
Более детально сечение рассчитывается с учетом расстояний между балками (см. таблицу сечений балок перекрытия).

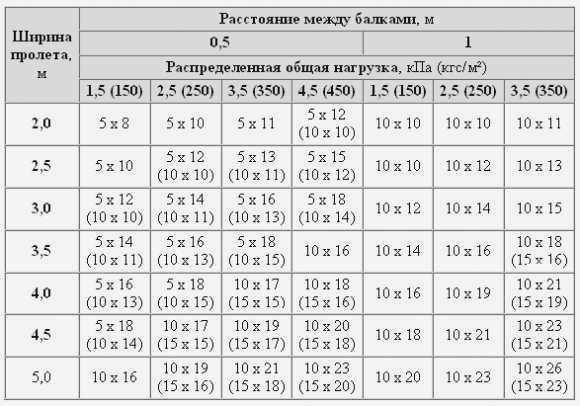

Таблица сечений балок перекрытия
При расчете длины балок необходимо учитывать, что древесина имеет свойство прогибаться.
Расчет прогиба деревянных балок
- Для подвалов и перекрытий минимальный прогиб не должен превышать 1/300 их длины. Т.е. балка длиной 3000 мм не должна прогибаться более чем на 10 мм в самой удаленной от опоры точке;
- для чердаков – не более 1/200.
Прогиб можно устранить путем изгиба балки. Структурный домкрат – так называется этот процесс – позволяет компенсировать прогиб. Грубо говоря, балка должна быть слегка изогнута внутрь, чтобы учесть прогиб.
При необходимости деревянные балки усиливаются.
2. приобретите деревянную балку, бревно или пиломатериал и обработайте их антисептиком, антипиреном, антигрибком и биозащитой.
3. выберите тип крепления балки к стене.
Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:
