Размер бойлерной в частном доме для газа

Отдельные правила действуют для кухонных помещений, где могут быть установлены котлы мощностью до 60 кВт:

Основные правила

Отопительные приборы в основном устанавливаются в бытовых котельных, но нужно понимать, что такие приборы могут быть опасны. Необходимо учитывать строгие требования, изложенные в СНиП. Как правило, отопительные приборы устанавливаются на

• чердаках;
• отдельно стоящих пристройках;
• отдельно стоящих контейнерах (модульного типа);
• комнатах в самом доме;
• пристройках к зданиям.

Минимальный размер газового котла в отдельно стоящем доме составляет:

• 2,5 м высота;
• 6 кв. м площади пола;
• 15 кубических метров общего объема.

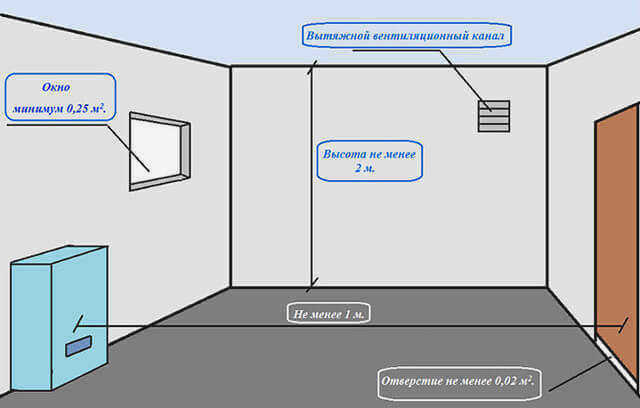

Однако на этом список нормативов не заканчивается. Стандарты также устанавливают рекомендации для конкретных частей помещения. Например, кухонные окна должны иметь минимальную площадь 0,5 м2. Наименьшая ширина дверного полотна составляет 80 см. Размер каналов естественной вентиляции составляет не менее 40 см х 40 см.

Кроме того, следует обратить внимание на:

• СП 281.1325800 (5-й раздел о стандартах пространства);
• Часть 4 Свода правил 41-104-2000 (более ранняя версия предыдущего документа с несколько более строгими положениями);
• Пункты 4.4.8, 6.2, 6.3 Свода правил 31-106 от 2002 года (руководство по котельным установкам и оборудованию);
• СП 7.13130 от 2013 г. (положения, касающиеся секций дымоходов на крыше);
• Свод правил 402.1325800 в редакции 2018 года (расположение газовых приборов на кухнях и в котельных);
• СП 124.13330 от 2012 г. (нормы для тепловой сети при размещении котельной в одноквартирном доме).

Объем котельной для разных котлов

Если общая тепловая мощность ниже 30 кВт, необходимо установить котельную объемом не менее 7,5 м3. Для этого котельная должна быть соединена с кухней или встроена в жилое помещение. Если установка вырабатывает от 30 до 60 кВт тепла, минимальный уровень объема составляет 13,5 м3. Разрешены пристройки или отдельно стоящие помещения на любом этаже здания. Наконец, если агрегат вырабатывает более 60 кВт, но ограничен 200 кВт, требуется минимум 15 м3 свободного пространства.

В последнем случае котельная размещается по выбору владельца с учетом инженерных рекомендаций в:

• пристройке;
• любом помещении на первом этаже;
• отдельно стоящем здании;
• подвале;
• подполье.

Требования к различным помещениям

В целях безопасности размещение газовых отопительных приборов возможно только в определенных помещениях частного жилища, а именно:

1. На чердаках и мансардах.
2. В подвалах и цокольных этажах.
3. В комнатах (кроме жилых комнат).
4. В пристройках к жилому дому.
5. В отдельно стоящих вспомогательных зданиях.
6. В контейнерных модульных котельных.

Минимальная площадь котельной в отдельно стоящем здании согласно действующему СНиП должна быть следующей:

1. Высота потолка не менее 2,5 метров.
2. Объем помещения 15 м3 и более.
3. Общая площадь стен не менее 6 м2.

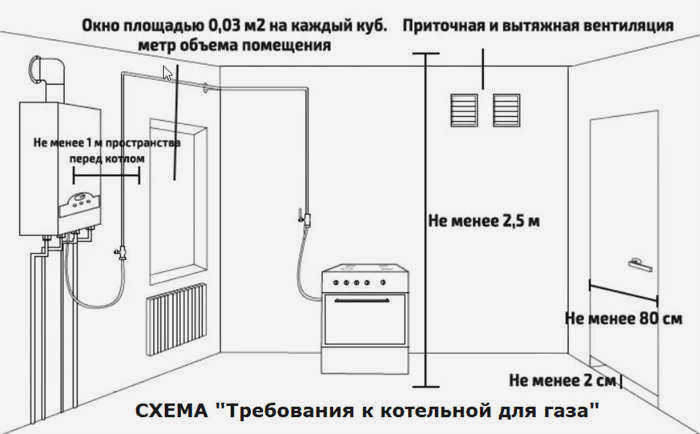

В жилых зданиях высота потолка может составлять 2,2 метра. Кроме того, правила устанавливают различные стандарты для каждого типа помещений. Например, кухня площадью 6 м2 должна иметь окно площадью не менее 0,5 м2 (не считая дверных коробок) и дверной проем шириной 0,8 м (и дополнительно на 20 см шире котла), а также вентиляционный канал 40 х 40 см (если из смежного помещения) и слив для предотвращения затопления. Допускается установка на глухой стене.

Вентиляция

Отдельно следует упомянуть о важности правильного воздухообмена при эксплуатации газовых приборов. Без достаточного количества кислорода процесс горения происходит менее эффективно. Угарный газ оседает на стенках котла, выработка тепла снижается, а расход газа увеличивается. Кроме того, в случае случайного выброса угарного газа существует высокий риск отравления угарным газом, который быстро проникает в жилые помещения.

Площадь поперечного сечения наружной вентиляции должна составлять 6-8 см2/ 1 кВт

• до 40 кВт – от 240 см2 (10х20 см);
• до 60 кВт – от 360 см2 (20х18 см);
• до 80 кВт – от 480 см2 (22х22 см)
• до 100 кВт – от 600 см2 (30×20 см).

Для того чтобы приток воздуха мог справиться не только с котлом, но и с продуктами горения, воздухообмен должен быть трехкратным. В результате помещение объемом 15 м3 должно пропускать через вентиляционное отверстие 45 м3 воздуха в час. Скорость зависит от вытяжного устройства, сечения трубы и других факторов, перечисленных в техническом регламенте.

Правила обустройства помещения для газовой котельной

Прежде чем приступить к оборудованию бытовой газовой котельной, необходимо разобраться в нормативно-правовой базе. Рекомендации и требования к ее планировке изложены в СНиП 42-01-2002 от 1.07.2003. Планировку котельной следует разрабатывать совместно с проектным отделом газоснабжающей организации и обсуждать с ними все спорные вопросы.

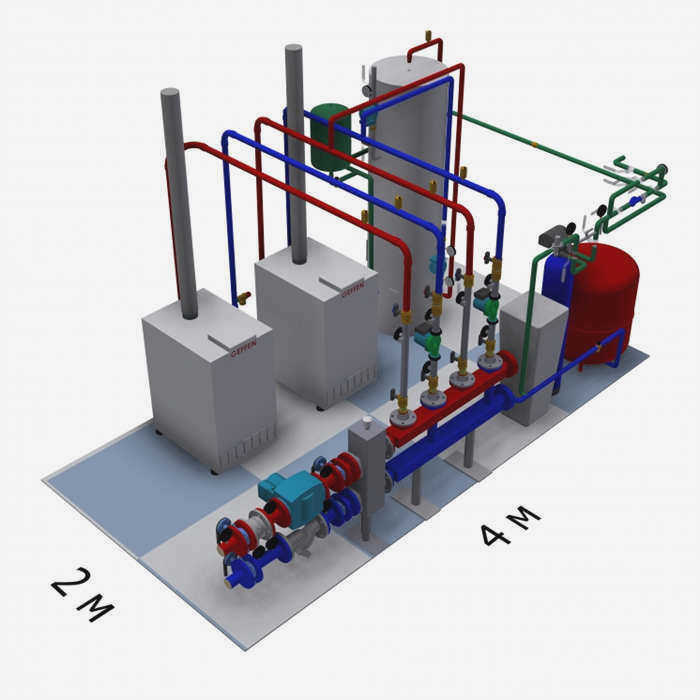

Размер котельной зависит от ее расположения и мощности котлов, причем в большинстве случаев они взаимосвязаны.

Выбор котельной в зависимости от мощности котла

Чем выше мощность котла, тем больше места для него требуется. При обустройстве котельной следует руководствоваться следующими нормативными значениями.

• Котел мощностью до 30 кВт может быть размещен в помещении с минимальными размерами – 7,3 кубических метра при высоте потолка 2,1 метра. Достаточно кухни, ванной комнаты или прихожей.
• Котел мощностью от 30 до 60 кВт можно установить и на кухне, но минимальный размер помещения должен быть не менее 12,5 кубических метров, а высота потолка – 2,5 метра.
• Котлы мощностью от 60 до 150 кВт требуют отдельного помещения. В помещениях ниже 1-го этажа к оптимальным 15,1 куб. м добавляется площадь 0,2 кв. м на 1 кВт мощности. Стены помещения защищены от образования паров и газов. Использование сжиженного нефтяного газа не допускается в подвале; для этого вида топлива требуется помещение на первом этаже здания или в отдельной пристройке с высотой потолка более 2,5 м.
• Котлы мощностью от 155 кВт до 355 кВт могут быть расположены в отдельно стоящем здании или ниже уровня первого этажа. Независимо от того, где расположена котельная такой мощности, она также должна иметь собственный выход во двор.

Дополнительные требования

Помимо вышеупомянутых предписаний, при установке бытовой котельной учитываются и другие правила.

Размеры для помещений с другими котлами

Помимо газовых приборов, существуют и другие приборы, работающие на электричестве, твердом или жидком топливе. Существуют стандартные правила для котлов, обслуживающих различные типы оборудования.

Жидкое топливо

Котлы этой категории работают на тяжелом мазуте, нефти или дизельном топливе. Эти котлы производят много шума и запаха. Из-за этих факторов мазутную котельную лучше разместить в отдельном здании, возможно, в гараже. Для удобства следует позаботиться о звукоизоляции, а металлическую дверь дополнить уплотнителем, что поможет в некоторой степени сдержать шум и запах.

При расчете размеров помещения следует предусмотреть 4,5 квадратных метра на котел и место для хранения топлива. В крайнем случае, топливный бак можно установить за пределами помещения. Необходимо хорошо проветриваемое котельное помещение с вентилируемым окном в нижней части стены. Жидкотопливные котлы устанавливаются редко из-за строгих противопожарных норм.

Твердотопливные котлы

К твердым видам топлива относятся дрова, евротопливо всех видов, пеллеты, топливные брикеты, уголь и торф. Все они невзрывоопасны и дешевле газа, но уступают ему по комфорту. Кроме того, такие котлы имеют низкий КПД – всего 75%. Требования по ГОСТу для твердотопливных котлов менее строгие, чем для газовых. Помещение должно быть площадью 8 квадратных метров и находиться в отдельном здании. Но иногда его устанавливают в помещении, расположенном ниже уровня жилого дома.

Проводка в помещении должна быть скрытой, желательно, если она проходит внутри огнеупорных труб, и иметь пониженное напряжение (42 В) для электрических розеток. К распределительному оборудованию применяется максимальная герметичность.

Эта мера предосторожности предотвратит воспламенение угольной пыли, присутствующей в воздухе.

В случае твердотопливных котлов важна приточно-вытяжная вентиляция, поскольку приток свежего воздуха позволяет лучше разжечь топливо. В случае подвала площадь поперечного сечения вытяжной системы рассчитывается как 1 кВт мощности котла на 8 кв. см. Для подвала площадь поперечного сечения увеличивается до 24 кв. см на 1 кВт. Приточное окно устанавливается в нижней части стены.

Типы

Современные котлы, используемые для обеспечения теплом и горячей водой коттеджей и частных домов, разработаны с учетом специфики использования. Они имеют несколько измененную внутреннюю структуру, которая позволяет наиболее экономично сжигать подаваемый газ и значительно повышает тепловой КПД.

Не все котлы в индивидуальных домах будут обеспечивать эффективную теплоотдачу, поэтому При выборе конкретной модели необходимо учитывать несколько параметров:

• Тип системы отопления – традиционные котлы лучше всего подходят для лучистого отопления, в то время как многие современные изделия работают только в сочетании с теплым полом.
• Тип используемого топлива – основным критерием выбора котла всегда должна быть высокая тепловая мощность и максимально экономичное сжигание газа. Эффективная тепловая мощность и тепловая эффективность имеют первостепенное значение для систем, использующих жидкое топливо.

Все типы современных котлов можно разделить на несколько категорий по трем основным характеристикам.

В зависимости от типа установки

Первым шагом при выборе котла для вашего дома является тип установки. Существуют настенные и напольные модели, и каждая из них имеет свои безусловные преимущества и недостатки.

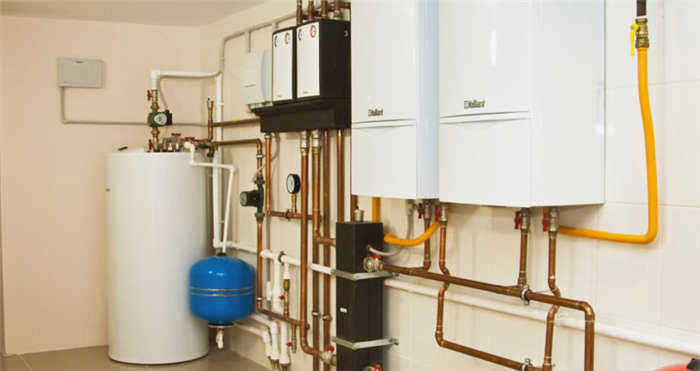

Настенный котел

Это энергонезависимый тип котла. Инженеры часто прибегают к различным уловкам, чтобы уменьшить его вес и снизить общую нагрузку на несущую конструкцию, например вес часто снижается за счет использования более легких металлических сплавов и установки битермического теплообменника.

В домах на одну семью можно устанавливать как одноконтурные, так и двухконтурные агрегаты.Последние имеют специальный резервуар для нагрева воды, в то время как первые не имеют такого резервуара, поэтому служат только для подачи тепла.

Несомненным преимуществом настенных вариантов является то, что они позволяют сэкономить много места; некоторые изделия даже встраиваются в кухонные шкафы, к тому же их довольно легко подключить ко всей системе отопления.

Требования к пространству

Установка отопительного котла в отдельно стоящем или двухквартирном доме предъявляет высокие требования к пространству, в котором он устанавливается, из соображений безопасности. Они определены в СНиП (31-02-2001, а также II-35-76, 42-01-2002 и 41-104-200), которые позволяют свести к нулю риск возникновения потенциально опасных для жизни и здоровья ситуаций. Помещения, где установлены газовые отопительные приборы, относятся к категории пожаро- и взрывоопасных, поэтому необходимо соблюдать общие требования, а конструкция таких приборов должна быть одобрена сертифицированными компаниями.

Котлы должны быть установлены в хорошо проветриваемом помещении, которое может быть расположено согласно соответствующим стандартам:

• На первом этаже жилого дома;
• в подвале или подполе
• на чердаке.

Все котлы мощностью менее 35 кВт могут быть установлены на кухне.

Помещение, в котором устанавливается отопительное оборудование, должно отвечать следующим требованиям:

• оно должно хорошо вентилироваться, а тип вентиляции должен быть приточно-вытяжным;
• должны поддерживать достаточно высокий уровень естественного дневного освещения – на каждый кубический метр свободного пространства должно приходиться не менее 0,003 м2 общей площади окна, при этом размеры рамы и муллионов не учитываются;
• Помимо окна с легко открывающейся форточкой, помещение должно иметь свободный выход, причем в подвалах и погребах он должен вести непосредственно во двор.

Нормативные требования четко указывают, что суммарная мощность всех нагревательных элементов в здании (котлов, а также радиаторов, змеевиков или бойлеров) не должна превышать 150 кВт в сумме.
