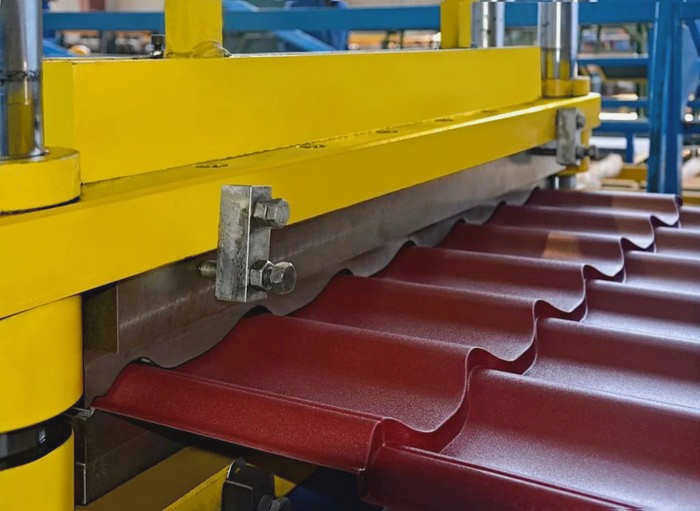

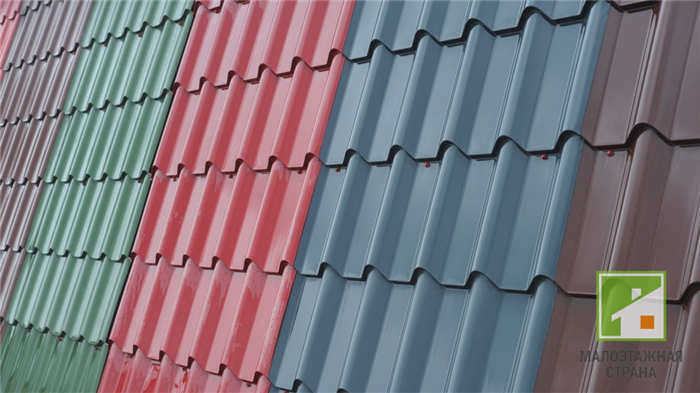

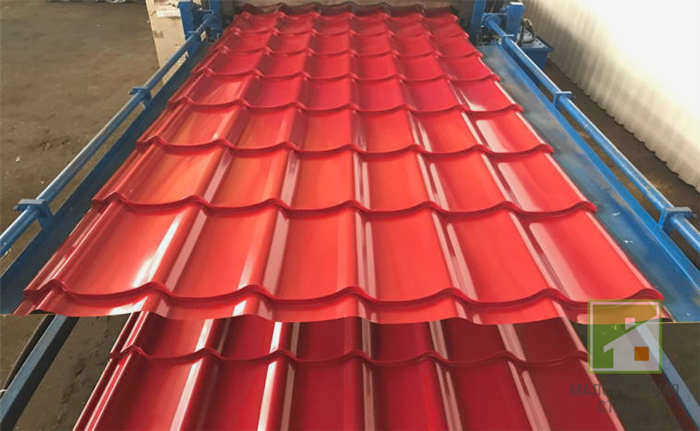

Листовая металлочерепица с современным профилем, форма которой напоминает классическую глиняную черепицу.

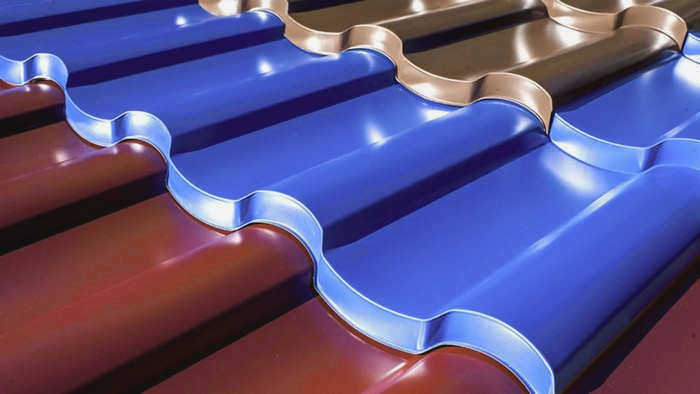

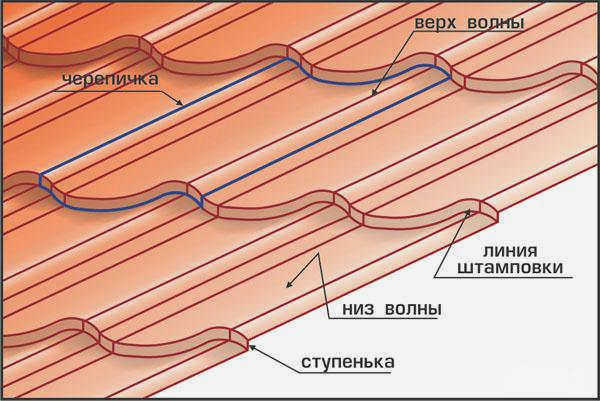

Размеры листовой металлочерепицы: высота, угол наклона и длина волны.
Цель статьи – предоставить всю необходимую и полезную информацию о размерах кровельной черепицы потенциальным покупателям данного продукта. Прочитав статью, вы будете ориентироваться в предлагаемых рынком модификациях кровельного материала (в части размеров листов). Это позволит вам сделать оптимальный выбор при покупке кровельного покрытия и сэкономить на обустройстве крыши без ущерба для качества и эксплуатационных характеристик.
Основные технические параметры
При рассмотрении такого вопроса, как размер кровельного листа, в первую очередь необходимо определить, какие параметры важны для потребителя. Эксперты выделяют следующие:
Почти все геометрические размеры, кроме толщины, оказывают непосредственное влияние на самый важный параметр продукта с точки зрения стоимости: полезную площадь поверхности. Этот размер черепицы определяет количество необходимых листов. Толщина листа определяет несущую способность и требования к прочности материала. Чем толще лист, тем массивнее должны быть несущие конструкции, но в то же время крыша сможет выдерживать большие нагрузки и будет более прочной. Это особенно важно в регионах, где зимой часто идут дожди.
Почему важно знать вес металлической крыши?
Самое важное, что нужно знать о том, сколько весят листы металлической кровли, – это конструктивная схема обрешетки и стропильной системы в целом. Это относится к длине, прочности и площади поперечного сечения древесины, из которой состоит конструкция. Общий вес всей крыши, в свою очередь, ограничивается несущей способностью стен и фундамента дома. Это означает, что вес кровельного покрытия оказывает влияние практически на все архитектурные элементы здания.
На этапе проектирования дома вся информация учитывается заранее. Сложнее работать с готовыми зданиями, когда требуется полная замена обрешетки крыши или ее частичный ремонт. В таких случаях особенно важны технические параметры выбранного металла: толщина, форма, размер и вес на квадратный метр. Часто обрешетка со старым кровельным покрытием остается на месте вместе со стропильной системой. Здесь любой просчет может привести к обрушению крыши, что также повлияет на стены с чердачным помещением.
При составлении сметы важно знать не только вес листового кровельного покрытия Монтеррей на 1 м2 или образца другой коллекции. Вес одного квадратного метра смонтированной кровли по обрешетке зависит от типа кровельного материала. Дело в том, что, согласно технологии, листы крепятся внахлест, с учетом продольных и поперечных волн. Это означает, что помимо фактической площади, производитель указывает в сопроводительной документации рабочую зону. Так, для нахлестов с шириной может потребоваться 60-80 мм, а длина часто составляет 110-114 мм (у Монтеррей – 90 и 150 мм). Отчасти количество "двойных полос" можно уменьшить, используя заготовки, полностью перекрывающие всю длину ската с карнизным свесом.
Вес на квадратный метр

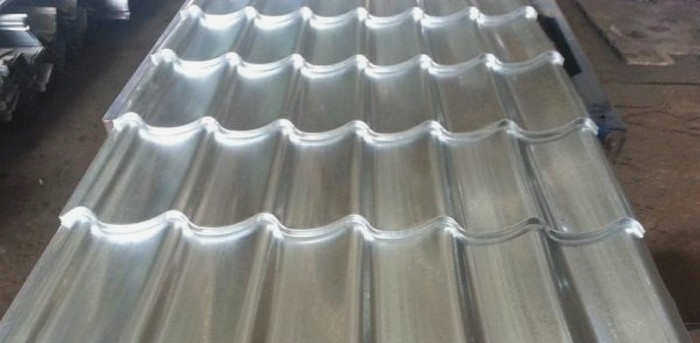

Вес 1 м2 кровельного листа зависит от нескольких параметров. Изначально материал изготавливается из тонколистовой стали, толщина которой является одним из основных критериев выбора кровельного материала. Этот показатель варьируется от 0,4 до 1 мм. Вес таких заготовок составляет примерно 3,14-7,85 кг (подробнее см. ГОСТ 19903 от 2015 года для горячекатаной стали и 19904 от 1990 года для холоднокатаной стали). Как правило, предварительно отформованные листы черепицы имеют толщину 0,5 мм (реже 0,45 мм) и весят в среднем 3,3-3,5 кг.
См. также:
Справочник компаний, специализирующихся на кровельных работах

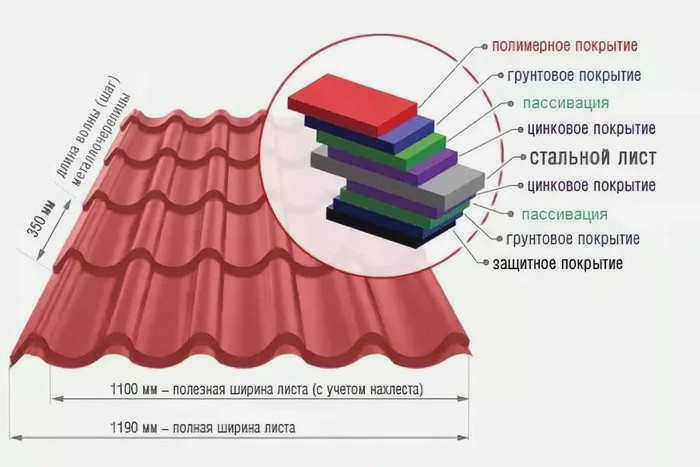

Следующий слой – оцинкованное покрытие. Обработка кровельных листов с обеих сторон является обязательной. Для бюджетных вариантов вес защитного покрытия составляет примерно 220 грамм/кв.м. Более качественные образцы покрываются составом с плотностью 275 грамм/кв.м. Для одного квадрата эта цифра ничтожна, но для крупных объектов количество имеет значение. Стоит отметить, что небольшая разница между порциями цинкового покрытия оказывает заметное влияние на долговечность того или иного кровельного листа. В первом случае это не более 20 лет, а во втором до полувека.
В первом случае это максимум 20 лет, а во втором – до полувека. Как правило, это лаковая пленка на тыльной стороне и полимерная краска на лицевой. Последняя имеет различную плотность и рабочую толщину. Толщина такой отделки обычно составляет 22-27 мкм и продлевает срок службы готовых материалов до 1-10 лет. Например, самый тонкий слой изготавливается из полиэстера.
Преимущества и недостатки
Технология производства определяет технические характеристики металлочерепицы, а они, в свою очередь, определяют следующие преимущества материала:
- Малый вес и в то же время прочность готовой кровли; один квадратный метр весит 4-6 кг (средний вес по ГОСТу 4,5-5 кг). Не нужно думать о строительстве стропильной системы.
- Гибкость и легкость материала обеспечивают простоту монтажа. Листы можно устанавливать на крышах любой формы, единственное ограничение – угол наклона (при длине ската 6 метров минимально допустимый угол – 14 градусов).
См. также:
Справочник компаний, специализирующихся на кровельных работах
- Долгий срок службы. Производитель гарантирует 30 лет при условии соблюдения технологии монтажа, но срок службы достигает 50 лет.
- Покрытие устойчиво к коррозии, не горит, не боится ультрафиолетового излучения и не выделяет вредных для здоровья веществ.

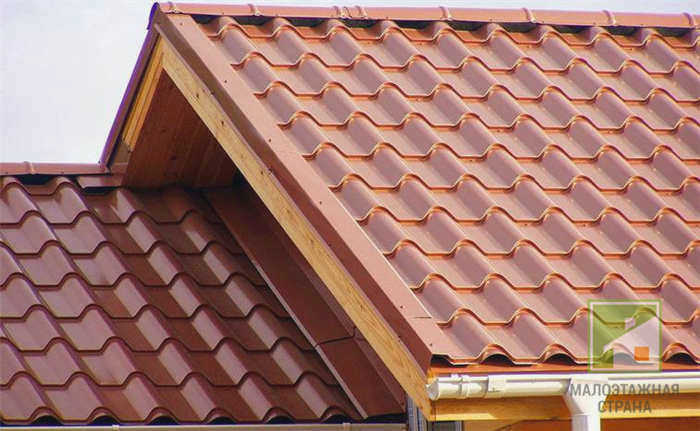

- Материал сочетается с любой облицовкой стен, имеет эстетичный внешний вид и широкую цветовую гамму. Вы всегда можете подобрать оттенок, соответствующий выбранной вами цветовой палитре.
Относительным недостатком материала является его высокая звукопроводность, которая становится заметной во время дождя. Однако этот недостаток можно значительно уменьшить, если установить покрытие с тепло- и звукоизоляцией и не забыть установить дренажную систему.

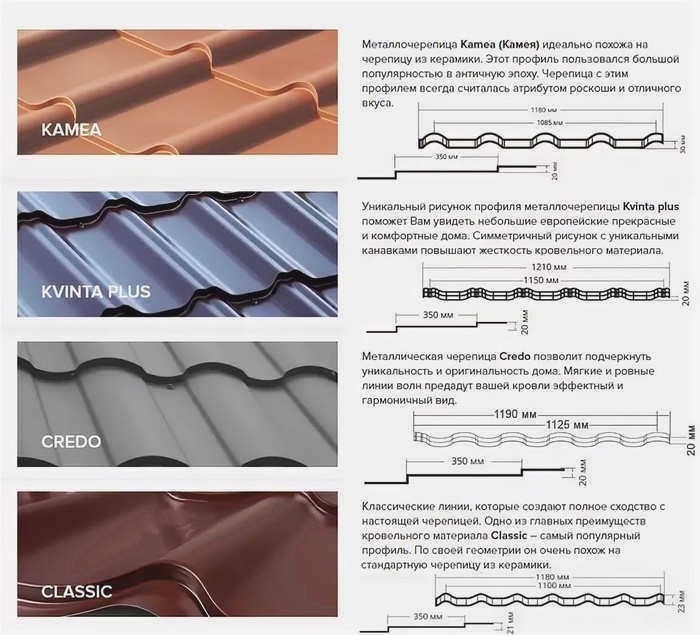

Геометрия профиля и другие свойства
Промышленность выпускает несколько видов листовой кровли, различающихся по размеру листа и типу профиля. Эти параметры важны при выборе подходящего сорта: точный расчет размеров поможет уменьшить количество отходов (а значит, и затрат). Существует три разновидности профиля (изготовленного по ГОСТу):
- МП Монтеррей. Классический вариант: высота профиля достигает 39 мм, шаг волны – 350 мм. Материал востребован для обустройства кровли различного назначения, имеет оптимальное соотношение качества и бюджета.
- МП Макси. Характерные особенности – более высокий профиль (46 мм) и увеличенный ход волны (400 мм). Выраженная форма материала создает интересный эстетический эффект.
- MP Supermonterrey. Профиль выше (46 мм), а металл толще, чем в Монтеррей (при том же шаге волны). Крыша выглядит более рельефной и внушительной.
Размеры металлочерепицы Монтеррей (для всех профилей) находятся в пределах следующих размеров:
- Длина. Варьируется от 0,5 м до 9 м. Возможно изготовление листов по индивидуальному заказу.
- Ширина. Номинальная ширина варьируется (для всех трех типов она составляет 1180 мм), а полезная (рабочая) ширина металлочерепицы Монтеррей – 1110 мм.
- Высота. В профиле "Стандарт" высота составляет 39 мм, в остальных – 46 мм.
- Шаг волны. Самый широкий шаг в Макси – 400 мм, в остальных – 350 мм.
Читайте также:
Размеры металлочерепицы: высота, шаг и длина волны
Значения фактической и полезной ширины металлочерепицы
Каждое кровельное покрытие укладывается с нахлестом (наложением одного куска металлического листа на другой), чтобы исключить возможность протечек и повысить общую прочность покрытия. Соответственно, ширина металлического листа делится на:
- фактическую (общую);
- полезную (рабочую).
Фактическая – это общее расстояние от одного края листового материала до другого. Рабочая ширина кровельного листа – это размер без учета припуска на нахлест. Она используется для расчета эффективной площади листа, которая необходима для расчета количества кровельного материала для крыши определенного размера.

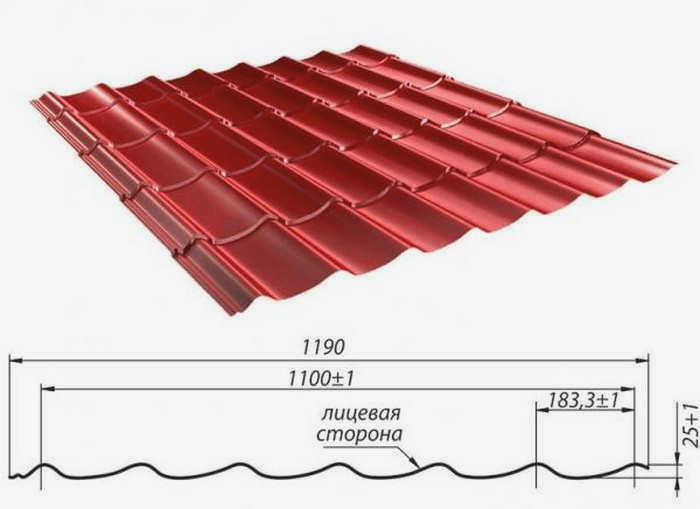

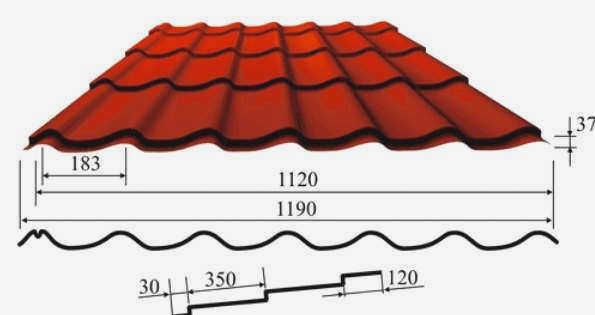

Рисунок 6: Эффективная и полезная ширина кровельного листа
Минимальное значение нахлеста листов должно быть не менее 60 мм, но может быть и больше, вплоть до 95 мм и более. Конкретное значение определяет производитель кровельного покрытия.
Влияние размера листа на вес и нагрузку
Зная размер кровельного листа, а точнее его толщину, определить вес материала несложно. Ведь вес изделия напрямую зависит от его толщины; защитные и декоративные покрытия увеличивают вес незначительно – примерно на 0,3 кг/м2.
Один квадратный метр стандартного металлического кровельного листа весит от 3,6 до 6 кг, в зависимости от толщины листа. Нет смысла самостоятельно рассчитывать вес кровельного покрытия, так как производители указывают его в технических характеристиках каждого продукта.

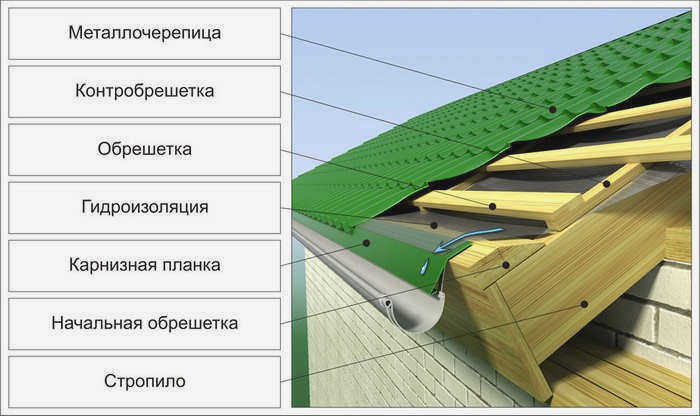

Рисунок 7: Качественный "кровельный пирог
Единственное, что важно отметить, – стальная кровля гораздо легче натуральной черепицы, поэтому она не создает излишней нагрузки на стропильную систему и другие несущие конструкции здания.
Метод расчета скатной кровли
Большинство домашних мастеров не знают, как рассчитать металлочерепицу без серьезных ошибок, перерасхода или занижения размеров. В этой статье мы приводим методику правильного расчета количества кровельных листов с учетом всех основных параметров на примере скатной крыши.

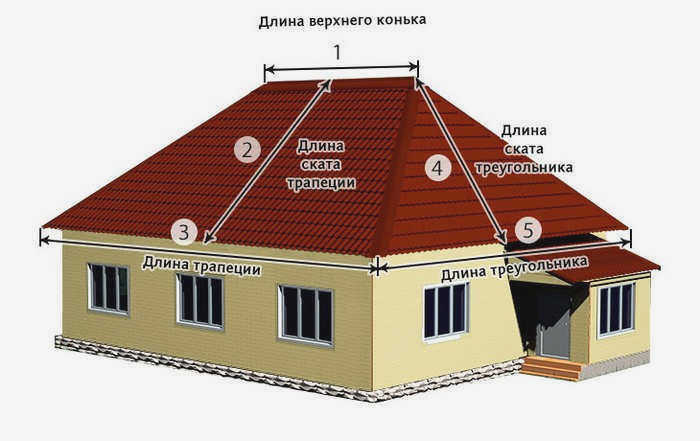

Измерение кровли
Первым делом необходимо определить размеры крыши, точнее, каждого ската в отдельности. В качестве примера мы возьмем два одинаковых по размеру ската, так как важно понять принцип расчета, иначе он не составит труда.

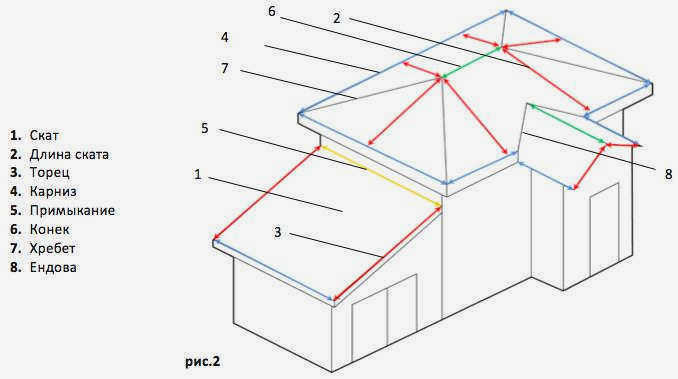

Рисунок 2: Конструктивные элементы кровельной системы и их расположение.
Теперь измерим длину фронтонных стен:
- Ширина (измеренная над коньком) – 8,5 м;
- Длина (измеренная вдоль стропил) – 5,5 м.
Сбор данных, необходимых для расчетов
Сегодня большинство производителей выпускают на заказ листы длиной до 8 метров. Однако профессиональные кровельщики не рекомендуют использовать изделия длиной более 4,5 метров, так как они значительно усложняют как монтажные работы, так и транспортировку.
О том, почему выбор правильной длины листа так важен, вы можете узнать из видеоролика ниже:

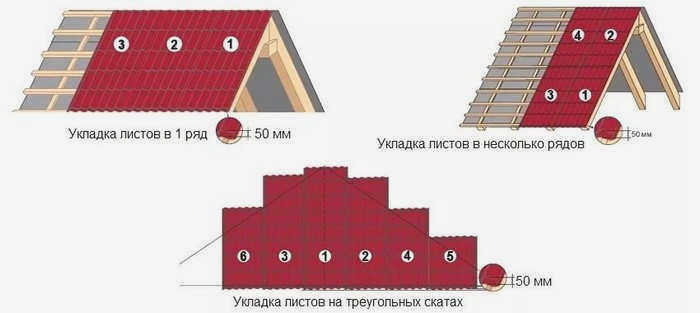

В данном случае удобнее считать длину металлического листа волнами, стандартный размер которых составляет 350 мм, но при этом срезая припуски на необходимый нахлест.
Расчет заполняющих элементов и крепежа
Наплавляемые элементы являются важнейшими компонентами высококачественной металлической кровельной системы. Одним из основных видов продукции являются различные молдинги – коньковые, торцевые, карнизные, ендовые. Они обычно выпускаются стандартной 2-метровой длины и рассчитываются в соответствии с длиной того или иного конструктивного элемента кровельной системы, при этом оптимальный нахлест для соединения составляет 100 мм.

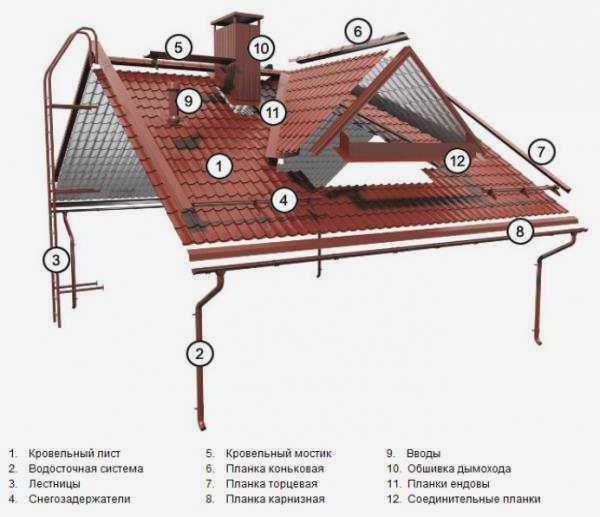

Рисунок 6: Доступные типы окладов и их расположение на крыше
Крепление окладов к обрешетке осуществляется с помощью специальных саморезов с резиновыми шайбами для обеспечения герметичности мест крепления.

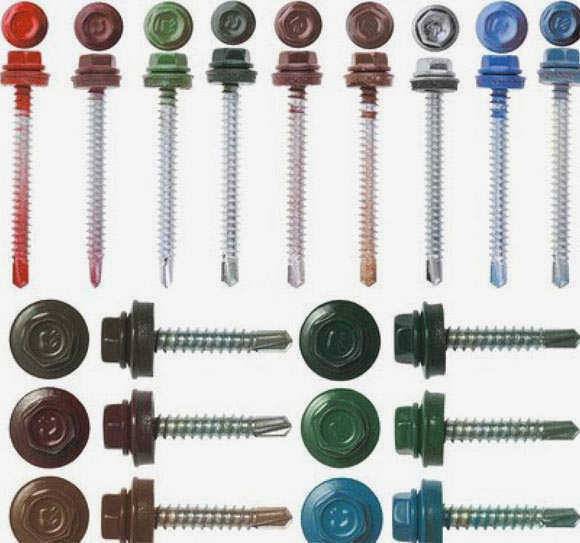

Фото 7. Саморезы для крепления кровельных листов
Средний расход саморезов составляет 8-9 штук на квадратный метр, учитывая, что кровельный лист крепится к первой обрешетке в каждой волне.
Вот полезное видео о лучших саморезах для металлочерепицы:

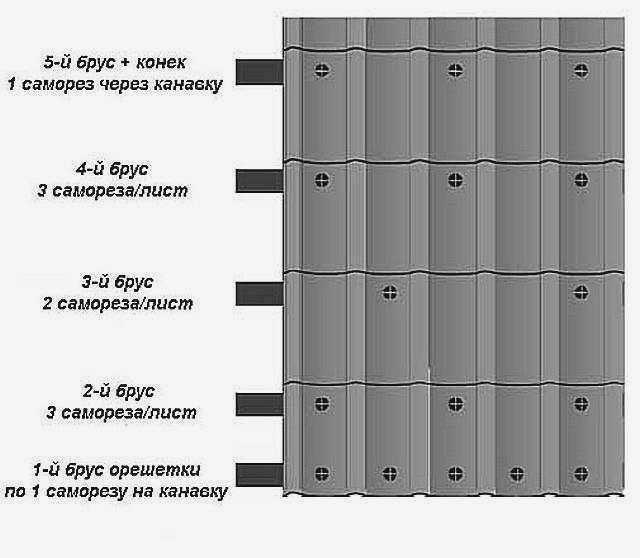

Рисунок 8: Схема крепления листов металлочерепицы
Как видите, рассчитать, сколько листов металла на крышу, совсем не сложно и вполне по силам любому человеку. Самое главное – понять принцип расчета, и тогда никаких трудностей возникнуть не должно.
