Размеры автоподъемника: как правильно выбрать
О чем идет речь? Размеры автомобильного сервисного подъемника во многом определяют, сможете ли вы его использовать. Если размеры помещения недостаточны, вам придется искать альтернативные варианты, обеспечивающие доступ к нижней части автомобиля.

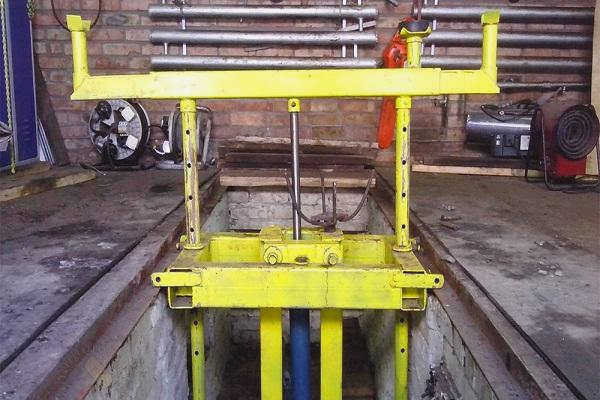

Что необходимо принять во внимание? Выбор размеров, а также типа конструкции подъемника зависит от типа мастерской: для легковых или грузовых автомобилей. Если ничего другого не подходит, стоит рассмотреть вариант с ямой и траверсой.
В этой статье:
- Варианты конструкции лифта
- Типы приводов для сервисных подъемников
- Важные особенности автомобильных подъемников
- Габариты лифта
- Что делать, если габариты лифта не вписываются в помещение?
Варианты конструкции лифта
Все автомобильные домкраты делятся на несколько типов в зависимости от ряда характеристик. Однако наиболее важным параметром является количество точек опоры. Количество опор влияет на функциональность подъемника. От этой характеристики также зависит возможность работы с различными моделями автомобилей.
В таблице ниже приведены основные характеристики наиболее популярных автомобильных домкратов, которые используются на станциях технического обслуживания.
| Тип автомобильного подъемника | Сфера применения подъемного устройства | Специфические особенности оборудования |

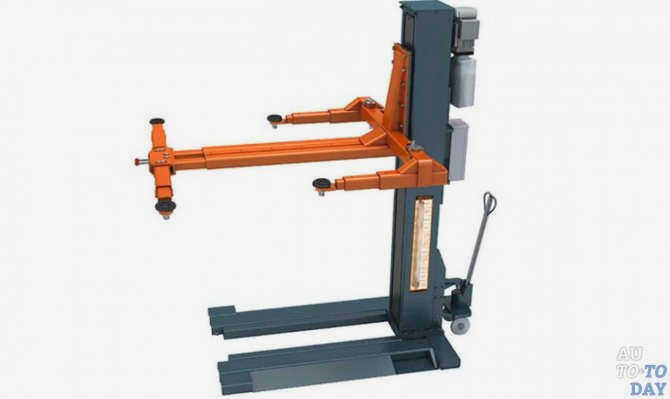

| Одностоечный подъемник | Подходит для монтажа шин, а также для нанесения антикоррозийного покрытия на днище автомобиля. | Автомобиль поднимается с одной стороны, за пороги. |

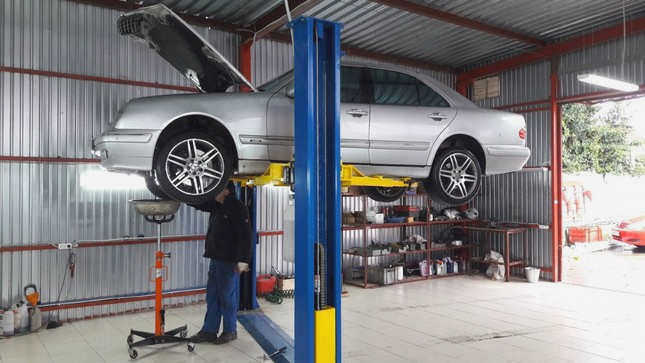

| С двумя протекторами | Оборудование позволяет не только наносить антикоррозийную защиту, но и ремонтировать автомобиль, а также проводить техническое обслуживание автомобиля. | Домкрат с двумя протекторами подходит для легковых и грузовых автомобилей. Подъем автомобиля осуществляется с помощью специальных платформ, предназначенных для домкрата. Передние опоры могут поворачиваться на 180 градусов. Это позволяет поднимать автомобили с короткой или длинной колесной базой. |

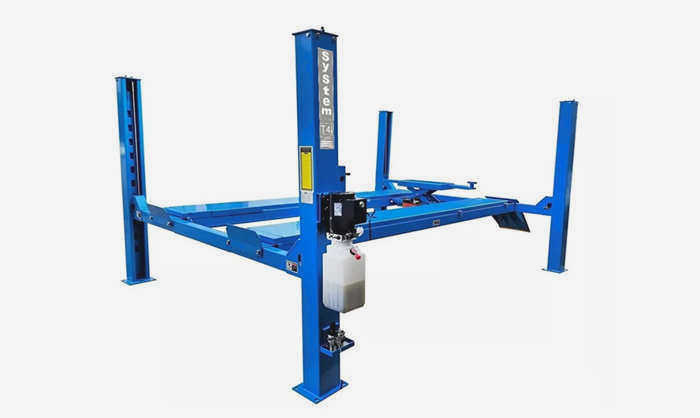

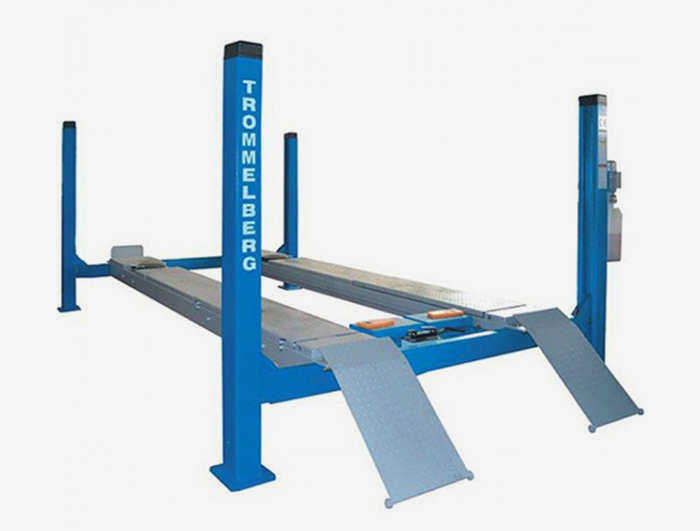

| Четырехстоечный подъемник | Четырехстоечный подъемник используется для проверки и регулировки схождения колес, например, для регулировки развала-схождения, а также для инспекционных работ на грузовиках. Четырехстоечные подъемники также используются на станциях техосмотра. | Их нельзя использовать для стандартных процедур, так как автомобиль поднимается за колеса, а не за пороги. |

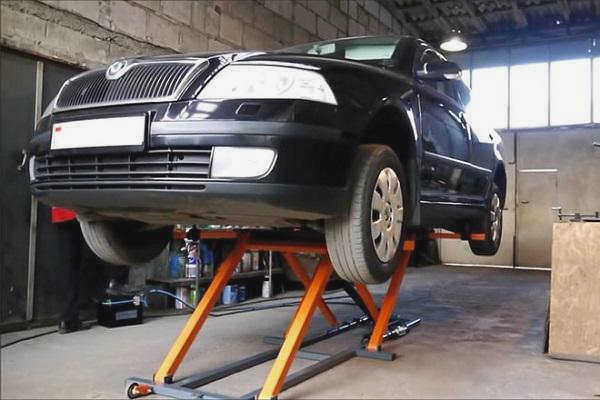

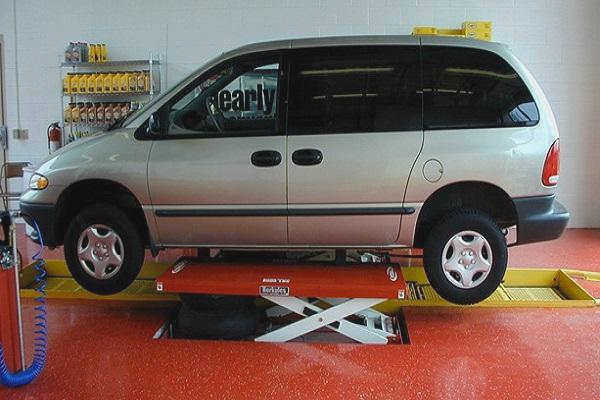

| Ножничные подъемники | Эти устройства подходят для выравнивания колес и осмотра автомобилей. Ножничные подъемники отличаются от четырехстоечных способом крепления, а также меньшей грузоподъемностью. | Конструктивно ножничные подъемники похожи на ножничные подъемники, прикрепленные к платформе. Этот тип оборудования прост в установке и подходит для использования в самых узких местах гаража. |
Критерии выбора подъемника для мастерской или гаража
В зависимости от типа привода подъемники бывают двух типов:
- гидромеханический;
- электромеханический.
В зависимости от типа, подъемники делятся на два вида:
Типы подъемников в зависимости от типа подъемной опоры:
- одностоечные;
- двухстоечный;
- трехстоечный;
- многостоечные;
- ножничные подъемники.
Подъемники с гидравлическим приводом различаются по количеству поршней:
- однопоршневые;
- двухпоршневой;
- три поршня;
- многопоршневые.
Для того чтобы правильно выбрать и установить оборудование, важно ознакомиться с различиями в приводах.
Электромеханические подъемники считаются недорогим и простым в обслуживании вариантом. Они имеют достаточно простую конструкцию. Электромеханическая техника имеет следующие особенности:
- Стопоры необходимо приобретать отдельно.
- Рабочие части необходимо регулярно смазывать.
- Трансмиссионный вал обеспечивает большую безопасность.
Машины с электрогидравлическим приводом работают плавно и бесшумно. Хотя они дороже, но работают лучше и менее сложны в установке. Использование электрогидравлики позволяет увеличить скорость работы, что важно для владельца мастерской.
Важное замечание! Если вы выбираете двойной подъемник, обратите особое внимание на программу синхронизации. Даже при использовании дорогих и высококачественных двигателей важно установить правильную программу. В противном случае пострадает не только производительность оборудования, но и безопасность.

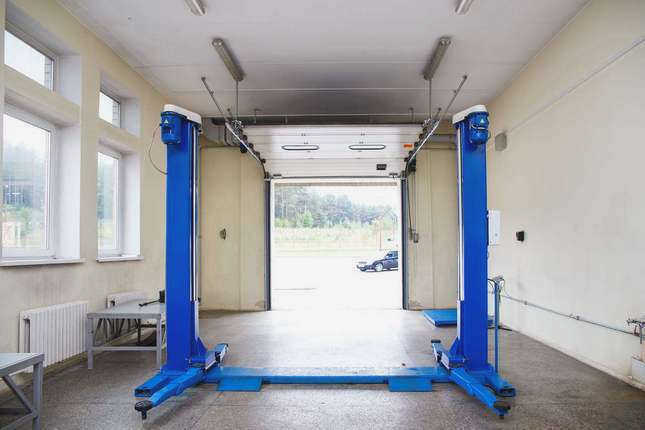

Высота потолка для лифта
В наши дни подъемник пользуется большей популярностью у автовладельцев, чем смотровая яма, и не зря. Гораздо удобнее проводить осмотр на незамоченном канале, не ухудшая качество обзора всех деталей под автомобилем. Ремонтные работы также значительно упрощаются, а с эстакадным подъемником можно одновременно обслуживать два автомобиля.
Чтобы определить, какой высоты должен быть потолок подъемника, к максимальной высоте крюкового подъемника (не более 1900 мм) прибавьте высоту автомобиля без учета открытой погрузочной площадки.
При расчете также учитывается тип подъемного оборудования. Если используется тип эстакады, в формулу вводится другое значение – полная высота транспортного средства. Для домкрата с выдвижными лапами необходимо вычесть расстояние между шасси автомобиля и уровнем пола – обычно 300 мм.
В зависимости от типа подъемника, простой расчет дает следующие значения высоты потолка:
- Для эстакадного подъемника:
- Легковой автомобиль – 3900 мм.
- Внедорожник – 4400 мм.
- Для подъемника с выдвижными лапами:
- Легковой автомобиль – 3600 мм.
- Внедорожник – 4100 мм.
Точную высоту потолка для адаптированного к автомобилю подъемника можно получить, введя высоту автомобиля в формулу.
Оптимальные размеры и высота
Не в каждом гараже можно разместить автомобильный подъемник. Например, если у вас есть фургон, который при въезде в гараж почти касается потолка, одно/двухместный автомобильный подъемник – не вариант. Гаражное помещение должно иметь правильные размеры.
Ниже приведены минимальные размеры гаража, необходимые для вашего конкретного типа автомобиля. Прибавьте высоту гаража к высоте, на которую вы планируете поднять автомобиль. Это определит минимальную высоту потолка гаража для размещения автомобильного подъемника.
Для легковых автомобилей
Длина гаража должна быть на три метра больше длины легкового автомобиля, то же самое относится и к ширине. Оптимальная высота – три метра.
Для джипов
Длина, ширина и высота гаража для джипа или другого внедорожника должны составлять восемь, пять и три метра соответственно.
Для микроавтобуса
Если у вас есть микроавтобус, гараж должен быть больших размеров. Оптимальная длина составляет семь с половиной метров, а ширина – пять метров. Минимальная высота гаража для микроавтобуса – три с половиной метра.
Читайте также: Оборудование строительного и арматурного профиля (КНАУФ, ЛСТК)
Если у вас Газель с удлиненной платформой, то длина гаражного помещения должна составлять десять метров. Минимальная высота увеличивается до четырех метров.
Самостоятельная установка подъемника шаг за шагом
Если вы выбрали правильный подъемник, нет гарантии, что он будет работать должным образом. Для того чтобы правильно использовать подъемник, его необходимо установить. Основным условием успешной установки является то, что фундамент гаражного здания должен быть прочным.
Установка прочного фундамента
Поверхность гаража, где будет установлен автомобильный домкрат, должна быть покрыта бетоном толщиной не менее десяти сантиметров. Кроме того, при заливке бетона его необходимо дополнительно армировать. Без армирования фундамент может быть пробит. В такой ситуации необходимо будет демонтировать погрузчик и залить фундамент заново.
Расчет минимальной высоты опускания лап
При установке подъемника необходимо определить минимальную высоту опускания лап. Поверхность под ним должна быть ровной. Минимальная высота, на которую опускаются лапы машины, зависит от модели машины.
Однако существует стандарт: максимальная высота составляет 11 сантиметров, минимальная – 9,5 сантиметров.

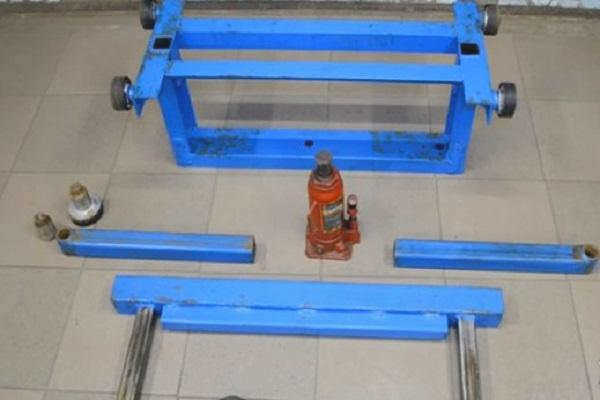

Сборка конструкции
Выровняйте оборудование в соответствии с длиной машины. В среднем бампер на всех автомобилях выступает примерно на два метра от центра ручек подъемника.
На следующем этапе сборки устанавливается рама и закрепляется. Затем заливается раствор. Перед заливкой проверьте, чтобы рама была выровнена симметрично. После застывания раствора затяните винтовые соединения. Это обеспечит надежное крепление рамы.
Болты устанавливаются в пазы стояков. Минимальная длина болтов составляет 22 сантиметра. После затяжки болтов затяните гайки. Прикрепите стояки к раме в соответствии с инструкциями, прилагаемыми к устройству.
Инструкции по самостоятельной сборке

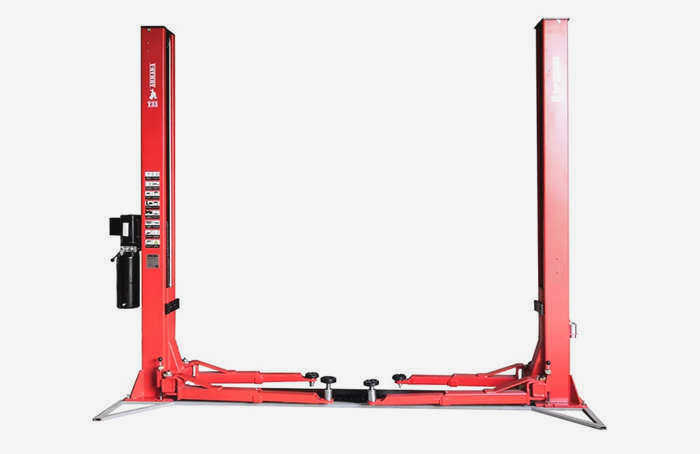

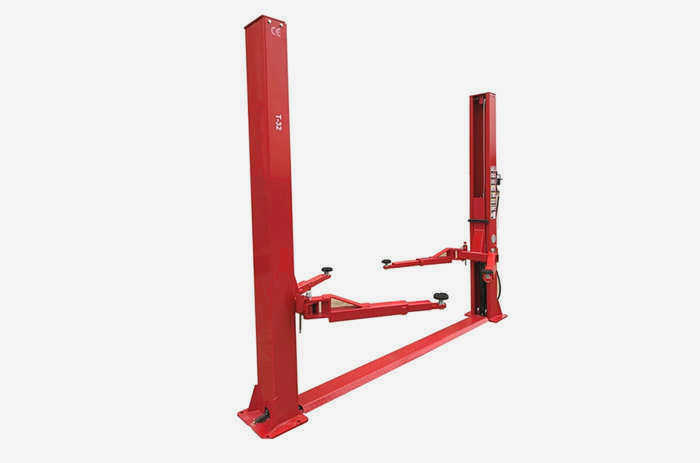

Самостоятельная сборка двухстоечного автомобильного подъемника не представляет сложности, если у вас есть технические возможности, инструменты и подробные инструкции, прилагаемые к изделию.
- Уровень;
- Рулетка длиной более 5 метров;
- Ударная дрель с 20-миллиметровым шнеком по бетону;
- Гаечный ключ до 30 мм;
- Кувалда/молоток 1+ кг.
Размеры крепежных отверстий указаны в технической документации. Однако лучше ориентироваться на положение самих опор, которые устанавливаются вертикально, и размечать точки крепления уже на месте. Приведенный ниже алгоритм сборки проверен на практике и служит дополнением к стандартным инструкциям.
Сборка осуществляется следующим образом:
-
Откройте комплект, сверьте комплект поставки с прилагаемой инструкцией. Отметьте примерные точки крепления опор. Установите опоры тележки вертикально на отметки, предварительно закрепив надставки, если устанавливается синхронизированный сверху блок.
Обратите внимание, что одна из опор приводится в действие гидравлическим блоком. Этот компонент будет немного отличаться от остальных.
Отверстия или разъемы в гидроцилиндрах должны быть защищены от попадания строительной пыли во время монтажа.
Анкерные отверстия должны быть на 2-3 см глубже, чем длина анкера!
Мобильный подъемник с верхней синхронизацией требует, чтобы стойки были строго вертикальными. Поперечина крепится к ним сверху ДО того, как будут протянуты последние анкеры. Двухстоечные подъемники с нижней синхронизацией могут быть установлены с ВНЕШНИМ ходом 3-5 мм на стойку – наклон внутрь не допускается.
Для устройств с электрически управляемыми упорами (например, LAUNCH240SCA, LAUNCH 235-240 SBA) сначала устанавливаются магнитные катушки и упоры.
Пример видео установки двухстоечного подъемника
В технической документации, поставляемой с изделием, указаны рекомендации производителя по установке надежного основания, линий электропитания и непосредственно установке двухстоечного автомобильного подъемника.
Отрегулируйте натяжение троса и затяните гайки.
Автомобильные подъемники не фиксируются
Отрегулируйте механизм блокировки
Утечка в гидравлической линии
Необычные шумы при запуске
Смажьте движущиеся части машинным маслом
Медленный спуск или отсутствие движения после запуска
Очистите выпускной клапан, в некоторых случаях может потребоваться его полная замена
Свяжитесь с производителем или дистрибьютором
В случае возникновения неисправностей двигателя и других деталей, работающих от электричества, немедленно отключите установку от источника питания и поручите ее проверку квалифицированному электрику. Если при подготовке рабочей зоны, покупке установке и регулировке двухстоечного автомобильного подъемника возникли какие-либо трудности, обратитесь к менеджеру Top Auto для вызова технического специалиста.
