Размер радиатора отопления биметаллические 10 секций

Алюминиевое покрытие придает биметаллическим радиаторам отличный внешний вид, а также способствует эффективной теплоотдаче. Кроме того, радиатор имеет небольшой вес благодаря алюминию, который сам по себе является легким металлом. Это обеспечивает дополнительный комфорт при установке данных изделий. Корпус биметаллического смесителя имеет замысловатую форму, что положительно сказывается на внешнем виде изделия, а также обеспечивает отличные теплоотдающие свойства смесителя.

Мощность биметаллических радиаторов

Основная задача любого радиатора – эффективно обогревать помещение. По этой причине одним из основных параметров является мощность (теплоотдача) биметаллического радиатора. Мощность (теплоотдача) биметаллического радиатора .

Эта величина различна для каждой модели, так как определяется объемом (мощностью) секций и их количеством. Зная теплоотдачу 1 секции биметаллического радиатора, можно рассчитать оптимальный размер радиатора для помещения.

Что такое теплоотдача?

Тепловой поток, мощность и теплоотдача биметаллических радиаторов – это разные обозначения одного и того же параметра, который определяет количество тепла, выделяемого прибором за определенный период времени. Этот параметр варьируется в ваттах. Иногда его обозначают в калориях в час. Перевести значение в соответствующую единицу измерения просто: 1 ватт = 859,8 калорий в час.

Тепло, выделяемое биметаллическим радиатором, нагревает помещение в ходе трех процессов:

• Теплопередача.
• Конвекция.
• Излучение.

Все биметаллические приборы "используют" все три вида нагрева, но пропорции могут быть разными. В стандартной комплектации не менее 25 процентов тепловой энергии передается от прибора в окружающую среду посредством излучения.

Технические данные

Стоит отметить основные особенности биметаллических радиаторов, которые можно свести к нескольким основным пунктам:

• Теплоотдача такого радиатора довольно высокая, а именно около 100-190 Вт. Алюминиевая оболочка хорошо передает тепло.
• Номинальное давление радиатора. Рабочее давление биметаллических радиаторов может достигать 40 атм. Это обусловлено прочной конструкцией, т.е. стальным сердечником. Чтобы сердцевина лопнула, давление должно составлять 90 атм. Можно сделать вывод, что биметаллический радиатор с достаточно высокими характеристиками давления может работать в экстремальных ситуациях, а именно при гидроударах.
• Температурный режим. Этот показатель может доходить до 1000С и более.
• Биметаллическая батарея обладает высокой устойчивостью к коррозийным процессам. В этом отношении наиболее эффективны устройства с сердечником из нержавеющей стали.
• Важной особенностью биметаллических нагревателей является их эстетичный внешний вид. Радиаторы вписываются в любой интерьер благодаря своей форме и передней панели.

Надежность и эффективность – вот основные характеристики биметаллических радиаторов.

Однако следует помнить, что эти характеристики полностью присущи продукции известных производителей, хорошо зарекомендовавших себя на рынке. Например, Global Style (Италия), Sira (Италия), Rifar (Россия), Royal thermo (Италия). Как правило, эти производители предоставляют гарантию на отопительное оборудование 10-15 лет. Радиаторы известных производителей не только отличаются высоким качеством, но и имеют элегантный внешний вид и небольшие параметры.

Структура

Биметаллический радиатор состоит из двух слоев:

• Внутренний слой представляет собой стальной сердечник, состоящий из верхнего и нижнего коллектора, имеющего Н-образную форму (рис. 2). Коллекторы соединены тепловой трубкой – это трубка, через которую проходит теплоноситель. Внутренняя металлическая структура идеально подходит для системы отопления, т.е. хорошо держит давление.
• Наружный слой представляет собой декоративное покрытие, которое изготавливается из нескольких панелей (по секциям) или в виде цельной панели (рис. 2).

Рисунок 2 Конструкция биметаллического радиатора
радиатор

Секция биметаллического радиатора имеет внутреннее уплотнение. Такая конструкция имеет существенное преимущество: радиатор может быть увеличен (расширен) или уменьшен в размерах.

Тепловые характеристики биметаллического прибора также зависят от материалов, из которых он изготовлен. Существует 2 типа:

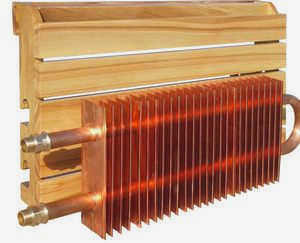

• Медь и алюминий. Этот тип радиаторов имеет довольно хорошие характеристики. Медь обладает высокой теплопроводностью и не подвержена коррозийным процессам. Также этот прибор имеет высокую мощность.
• Сталь и алюминий. Данный вид радиатора может быть выполнен без сердечника в виде трубок, а просто с каналами, армированными сталью. Этот вариант характеризуется более высокой теплоотдачей. В такой конструкции отсутствуют засоры.

Биметаллические радиаторы оснащены каналами малого диаметра. Это означает, что требуется лишь небольшое количество теплоносителя. Это существенное преимущество для эффективной работы системы отопления, так как функция термостата будет работать молниеносно. Технология создания биметаллических нагревательных приборов довольно сложна. Она представляет собой процесс литья под высоким давлением. Некоторые модели также изготавливаются методом точечной сварки.

Теплоотдача радиаторов с разным расстоянием между осями

Второй ключевой характеристикой биметаллических радиаторов является теплоотдача . По этому параметру можно определить, сколько секций радиатора необходимо для эффективного обогрева помещения определенной площади. Эта характеристика биметаллического радиатора напрямую зависит от осевого расстояния :

• 500 мм – теплоотдача составляет от 170 до 200 Вт.
• 350 мм – от 120 до 140 Вт.
• 300 – от 100 до 145 Вт.
• 200 – около 100 Вт.

Точное значение теплоотдачи зависит от модификации прибора; эта характеристика биметаллического радиатора указана в паспорте изделия. Рассчитывается она следующим образом: оценивается количество тепла, отдаваемого радиатором при температуре рабочей среды +70 градусов Цельсия. Напомним, что в России используется следующий стандарт: Для обогрева помещения площадью 10 м2 требуется тепловая мощность 1 кВт. .

Чтобы определить необходимое количество секций, можно воспользоваться следующей формулой: N=S*100/Q Где:

• N – оптимальное количество секций.
• S – площадь поверхности помещения.
• Q – номинальное значение секций.

Мощность секции биметаллического радиатора

К основным характеристикам биметаллических радиаторов относятся мощность секции . Этот показатель напрямую зависит от колесной базы. Для наиболее популярных моделей 500 мм вместимость секции радиатора составляет 0,3 литра теплоносителя. .

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам – сварным Н-образным конструкциям, состоящим из нижнего и верхнего коллекторов, соединенных между собой тепловой трубой (стояком). Каждый коллектор имеет два боковых отверстия с внутренней резьбой для соединения секций с помощью стальных фитингов. Благодаря такой конструкции теплоноситель не контактирует с алюминиевыми деталями, что увеличивает срок службы отопительного прибора. В стальных сердечниках биметаллических приборов используются только круглые трубки, поэтому мощность секций таких приборов меньше, чем у алюминиевых, в которых теплоноситель имеет овальное сечение.

Внимание, Стальная круглая вставка, встроенная в биметаллический радиатор, обеспечивает длительное сохранение тепла . Благодаря относительно небольшому объему секции, снижается тепловая инерция, что уменьшает затраты на удержание тепла.

Размеры аккумуляторов и варианты материалов

Существует 3 типа размеров радиаторов:

• стандартный;
• низкий;
• высокий.

Материалы, из которых изготавливаются радиаторы, также различаются. Все типы радиаторов по-прежнему востребованы, но каждый из них имеет определенные характеристики:

1. Алюминиевые радиаторы обладают хорошей теплопроводностью и теплоотдачей. Эти радиаторы легкие, компактные и имеют стильный внешний вид.
2. Биметаллические радиаторы – это модификация алюминиевых приборов. Внутри них находятся стальные элементы, поэтому коррозионная стойкость повышается. Кроме того, приборы устойчивы к гидроударам и неприхотливы к окружающей среде. Смесители стильные, красивые и эргономичные.
3. Чугунные агрегаты несколько уступают двум предыдущим. В частности, из-за их громоздкости, большого веса и низкой теплопроводности. Однако многие люди по-прежнему предпочитают чугунные радиаторы, поскольку они служат до полувека при любом качестве теплоносителя.
4. Существует два типа стальных радиаторов: панельные и трубчатые. Первый тип недорогой и имеет простую конструкцию. Трубчатые радиаторы отличаются высокой эффективностью и длительным сроком службы (около 25 лет).

Покупка оборудования зависит от материала и особенностей системы отопления. После того как вы определились с этим фактором, пора переходить к размерам радиаторов.

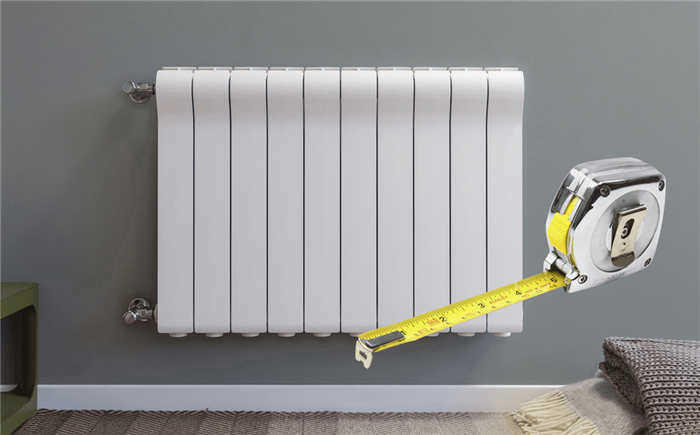

Размеры различных типов радиаторов

Познакомимся с параметрами отопительных приборов, изготовленных из различных материалов.

В советское время этот материал практически не использовался для производства батарей отопления из-за своей дефицитности. Активное производство алюминиевых радиаторов началось только в 1990-х годах. В настоящее время размеры алюминиевых смесителей следующие (толщина, высота, ширина)

• стандартные – 80-100 х 575-585 х 80 мм;
• низкий – 180 x 200-400 x 40-80 мм
• высокие – 95 x 590 x 80 мм.

Эти радиаторы имеют тот же размерный ряд, что и алюминиевые радиаторы.

Стальные

Возьмем для примера трубчатые радиаторы:

• стандартные – высота 600 мм, ширина от 400 до 3000 мм;
• низкие – высота 400-500 мм, ширина 400-3000 мм
• высокие – высота от 700 мм до 90 мм, ширина аналогична предыдущим моделям.

Чугун

Чугунные радиаторы имеют следующие размеры:

• стандартные – 140 х 588 х 93 мм;
• низкий – 140 х 388 х 93 мм
• высокие – 203 x 661 x 954 x 76 мм.

В настоящее время разнообразие размеров смесителей велико, поэтому лучше всего смотреть на параметры продукции конкретного производителя.
