Легкие кирпичи обычно используются для формирования теплоизоляционного слоя для электропечного оборудования, а также испарительных систем и радиаторов. Довольно часто их используют для обкладки отопительных котлов и паропроводов. В этом случае такая защита позволяет существенно снизить потери тепла (на 25-75%) и тем самым уменьшить размеры теплового оборудования. Специалисты отмечают, что если взять шамотные материалы для футеровки печей, то период нагрева и охлаждения сократится в 5 раз, а все расходы на отопление уменьшатся на 10-15% в печах, работающих постоянно, и на 45% в тех, которые работают периодически.
Размеры стандартных шамотных кирпичей
ОГНЕУПОРНЫЕ ИЗДЕЛИЯ ДЛЯ ОБЩЕГО ПРИМЕНЕНИЯ
Форма и размеры
Огнеупорные изделия для общего применения. Форма и размеры
Дата ввода 2019-02-01
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации определены в ГОСТ 1.0-2015 "Система межгосударственной стандартизации. Основные правила" и ГОСТ 1.2-2015 "Система межгосударственной стандартизации. Межгосударственные стандарты, принципы и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены
Информация о стандарте
1 РАЗРАБОТАН обществом с ограниченной ответственностью "Научно-технический центр "Огнеупоры" (ООО НТЦ "Огнеупоры").
2 УТВЕРЖДЕН Федеральным агентством по техническому регулированию и метрологии
3 УТВЕРЖДЕН Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 июня 2018 г., № 53).
Голосовали "за
Аббревиатура страны
К ИС (ISO 3166) 004-97
Сокращенное наименование национального органа по стандартизации
Министерство экономики Республики Армения
Госстандарт Республики Беларусь
Госстандарт Республики Казахстан
4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2018 г. N 611-ст межгосударственный стандарт ГОСТ 8691-2018 вводится в действие в качестве национального стандарта Российской Федерации с 1 февраля 2019 года.
6 ВЗАМЕН ГОСТ 8691-73 (ИСО 5019-1-84, ИСО 5019-2-84, ИСО 5019-5-84)
Информация об изменениях к настоящему стандарту будет опубликована в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок – в ежемесячном информационном указателе "Национальные стандарты". При изменении (замене) или отмене настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты также размещаются в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает форму и размеры огнеупорных изделий общего назначения (далее – изделия), применяемых для футеровки различного теплового оборудования.
В настоящем стандарте дана нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ 2.321-84 Единая система конструкторской документации. Алфавитные обозначения
Примечание – При пользовании настоящим стандартом рекомендуется проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или в ежегодном информационном указателе "Национальные стандарты", издаваемом с 1 января текущего года, и в выпусках ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт отменен (изменен), то применение этого стандарта регламентируется документом, отмененным (измененным). Если ссылочный стандарт заменен без отмены, то положение, содержащее ссылку на него, применяется в той мере, в которой эта ссылка не затрагивается.
Характеристики продукта
Шамотный продукт относится к категории глиняных огнеупоров. Его название происходит от chamotte. Этот вид обожженной глины получают путем обжига до потери пластичности. Для повышения прочности материала в него могут быть добавлены глинозем и диоксид циркония. Все шамотные кирпичи очень плотные, от 1,9 до 2,1 г/см3.
Шамотные кирпичи не крошатся при воздействии высоких или низких температур, не реагируют на перепады температуры или изменения влажности.
Их можно смело использовать там, где кирпич соприкасается с чугунными плитами, металлическими дверями и другими подобными элементами. Он незаменим при строительстве печей, каминов и бань.
Обозначения и символы в соответствии с ГОСТ
Огнеупорный кирпич используется в строительной индустрии уже несколько десятилетий. Поэтому стандарт качества этого огнеупорного материала был признан в Советском Союзе при первой же возможности. Его регламентирует ГОСТ 8691-73, в котором описаны виды шамотного кирпича, его вес, плотность и размеры, а также ряд других сопутствующих ГОСТов.
Основные сорта, которые чаще всего используются в строительстве, имеют следующие артикулы: ША-5, ША-6 и ША-8. По этим буквам и цифрам легко узнать свойства той или иной марки.
Всего существует шесть основных категорий шамотной глины. Каждая из них имеет свой буквенный код: SHA, SHB, SHAK, SHL, SHV или SHUS. Буква "Ш" означает, что продукт относится к категории огнеупорного кирпича.
"А" и "В" – это классы огнестойкости. Кирпичи с буквой "А" в коде способны выдерживать температуру до +1750 °C, а класс "В" – до 1400 °C. Высокая термостойкость этих кирпичей обусловлена высоким содержанием глинозема. Они также обладают высокой устойчивостью к повышенной влажности.
Буква "L" в обозначении указывает на то, что кирпичи легкие.
С другой стороны, числовую номенклатуру лучше проверить, потому что существует очень много категорий. Они отражают форму, вес и размеры, которые можно легко сверить с ГОСТом.
При выборе строительного материала стоит обратить внимание и на другие обозначения. В первую очередь проверьте ссылки на ГОСТ. В настоящее время заводы часто выпускают свою продукцию не по ГОСТу, а по собственным ТУ, но в этом случае они должны это указывать.
Кирпич, изготовленный по ТУ, не будет иметь никаких дополнительных букв после "Ш" для обозначения марки.
Иногда встречаются и другие буквы – часто это личные обозначения завода. Например, БГ – Богдановский завод, СЛ – Сухоложский огнеупорный завод.
Пример расчета
Предположим, планируется печь высотой 2400 мм (с основанием из 24 кирпичей). Каждый ряд имеет высоту 70 мм, и 300 мм вычитается из запланированной высоты для "среза". Остается 30 рядов кирпичной кладки, а при умножении на 2/3 (обычное соотношение в голландском строительстве) остается только 20 рядов. В результате получается 480 кирпичей (плюс 50 на "срез").
Если вы заказываете прямой шамотный кирпич SHB-5, то 1 поддон будет содержать 385 блоков общим весом 1309 кг. Общая потребность в этом случае составляет 530 кирпичей общим весом 1802 кг. Из этого можно сделать вывод, что требуется 1,37 поддонов кирпича. Их можно перевезти на автомобиле типа Газель, но при этом автомобиль будет перегружен.
Если заказать простой трилистник ШБ-8, то 1 поддон будет содержать 297 кирпичей общим весом 1188 кг. Вес одного изделия составит 4 кг. Таким образом, 530 штук будут весить 2120 кг. Поэтому для доставки кирпичей на место потребуется заказать полный грузовик. Конечно, в реальности размер плиты и количество используемых блоков варьируются, необходимо также учитывать дымоход, но общий принцип расчета остается неизменным.
Более подробную информацию об огнеупорных шамотных кирпичах смотрите в видеоролике.
Область применения
Огнеупорный кирпич имеет широкий спектр промышленного применения и часто используется для строительства различных видов топливных камер и технологических котлов. Он используется для сжигания угля.
Он также используется в быту, для строительства дымоходов, кухонных очагов и дровяных плит. Для дымоходов специалисты также рекомендуют огнестойкие шамотные блоки, которые выдерживают не только нагретый воздух, но и неблагоприятные виды атмосферных воздействий.
Существует множество слухов и мифов о свойствах этого материала. Существует мнение, что при нагревании он начинает выделять вредные компоненты и даже радиацию. Эксперты полностью отвергают все эти теории. Если последнее теоретически возможно (если кирпичи сделаны из глины, добытой в радиационно загрязненной местности), то в первое верить нельзя. Наиболее вероятной причиной этих слухов является то, что некоторые виды огнеупорных материалов выделяют токсичные вещества при контакте с горячим воздухом. Однако это не имеет никакого отношения к огнеупорному блоку, поскольку он изначально разрабатывался как материал для бытового использования.
Виды
Шамотный кирпич различают по нескольким принципам:
- по форме;
- типу готового изделия;
- пористость.
В зависимости от варианта формовки сырья существует несколько разновидностей шамотного кирпича:
- полусухого формования;;
- плавленый;
- термопластически прессованный;
- формованный;
- горячепрессованный.

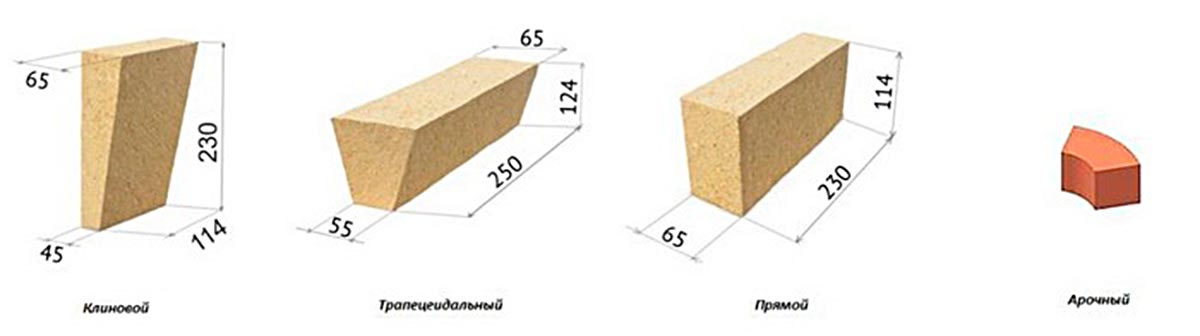

Типы кирпича бывают фасонными, фигурными, клиновидными, изогнутыми и трапециевидными. Наиболее распространенным типом является шамот прямоугольной формы, в то время как клиновидный материал лучше всего подходит для изогнутых конструкций. В зависимости от уровня пористости различают:
- кирпич высокой плотности – в этом случае величина зерна не превышает 3%;
- высокоплотный – в этом случае величина зерна варьируется от 3 до 10%;
- плотный – с параметром пористости от 10 до 16%;
- огнеупорный плотный – с параметром пористости примерно 16-20%;
- среднеплотные – характеризуются параметром пористости приблизительно 20-30%;
- высокопористый – в этом случае параметр зернистости соответствует 30-45%;
- легкий – с более высоким параметром зернистости 45-85%;
- ультралегкий – в этом случае параметр зернистости превышает 85%.
Отдельного внимания заслуживает такой вариант шамотного кирпича, как достаточно популярные облегченные изделия. Эти кирпичи обычно используются вместо изоляции. Они состоят из специальной жирной глины, а также торфа, стружек или опилок и некоторых других органических ингредиентов. В процессе термической обработки они полностью выгорают, оставляя на своем месте поры разного размера. В результате получается пористый материал с высокой энергоэффективностью.
Легкие кирпичи полностью состоят из органических материалов, что делает их экологически чистыми и не выделяющими вредных или токсичных веществ, что позволяет использовать их в жилых помещениях. Кстати, особая структура не влияет на термостойкость материала: легковесные кирпичи могут выдерживать даже экстремально высокие температуры до 1 800°C.
Производство
Сырьем для производства огнеупорного кирпича служат в основном горные породы с огнеупорностью не менее 1580 ℃, а также тонкоизмельченный брак, неофициальные материалы и отходы, возвращаемые в производственный процесс.
Для того чтобы понять весь процесс производства огнеупорного кирпича, прежде всего, необходимо упомянуть основные этапы производства:
- Дробление, измельчение, просеивание сырья.
- Предварительная термическая обработка, если необходимо.
- Подготовка шихтовой массы.
- Формирование штучных изделий путем промышленного литья в готовые формы, прессования, экструзии с окончательным прессованием.
- Обжиг/отверждение кирпича-сырца в газовой камере, туннельных печах.
- Хранение, упаковка готовой продукции.
Это наиболее распространенный технологический алгоритм производства, по которому изготавливается большинство таких кирпичей, но некоторые элементы являются результатом распиловки, измельчения крупных блоков огнеупорных материалов или пород с высокой огнеупорностью.
Это обусловлено как превосходными техническими свойствами огнеупорных изделий, так и эстетическими соображениями, например, при кладке наружной части каминов.
Детали кладки

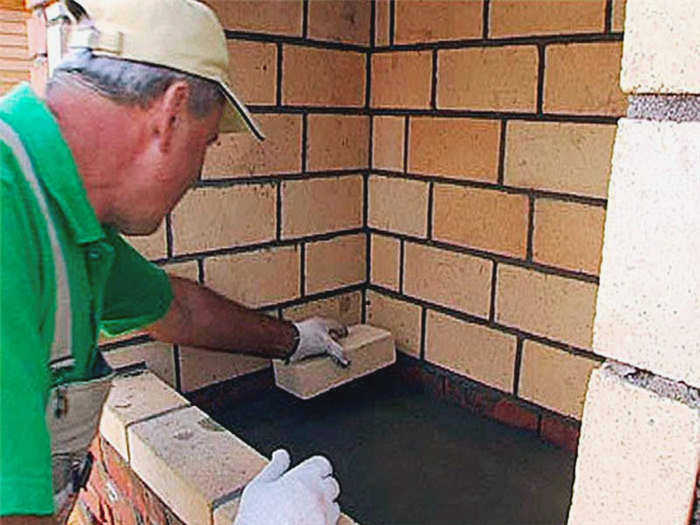

Укладка кирпича
Если в промышленном строительстве, например, при возведении плавильных агрегатов для производства цветных, черных металлов, этот вопрос не особенно важен, так как кладку огнеупорных изделий всегда выполняют высококвалифицированные специалисты; то для тех, кто решил укладывать этот материал самостоятельно, строя стационарное барбекю, плиту, камин в доме или бане – это чрезвычайно важно.
После того, как заказчик выбрал место расположения плиты – дом или баня, следует приобрести огнеупорный материал, как правило, исходя из стоимости, приятного желтого цвета, мелкозернистой фактуры – шамотный кирпич:
- Изучить готовые решения / примеры стандартных плит, исходя как из их внешнего вида, так и размеров, непосредственно в отношении площади отапливаемых помещений.
- Выбор и расположение стационарного барбекю или гриля по отношению к соседним зданиям и противопожарным разрывам; в случае разогревающей плиты или камина – по отношению к горючим стенам и перекрытиям здания и необходимости противопожарных разделений и зазоров.
- Первым шагом является подготовка кирпичей, которая включает в себя обдирку, укладку и резку карборундовыми дисками. При укладке кирпичи следует укладывать сколотой стороной внутрь печи или плиты, а неповрежденной поверхностью наружу.
Самым важным элементом правильной укладки огнеупорного кирпича является раствор. Выбор обычных строительных смесей, содержащих цемент, может стать роковой ошибкой, поскольку они не выдерживают высоких температур и распадаются на частицы. Естественно, что созданная с их помощью печь не прослужит долго, в ней обязательно появятся трещины и повреждения.
