Размеры листов шифера: основные характеристики волнистого и плоского материала
Шифер – очень популярный бюджетный кровельный материал в России. И не только из-за цены, хотя он действительно недорогой. Шифер прочен, химически стоек, не повреждается ультрафиолетовыми лучами и очень долговечен – служит 40-70 лет. Общую картину несколько портит наличие асбеста в составе, хотя для хозяйственного строительства это по-прежнему один из лучших кровельных материалов. Но мало кто знает, насколько разнообразен шифер – размер листа и площадь эффективной поверхности у разных марок может отличаться на десятки процентов. Конечно, разница не всегда так велика, но она все равно влияет: на количество необходимых листов, нагрузку на несущие конструкции и другие важные параметры кровли.
Чтобы облегчить выбор нужного вида шифера и расчет кровли из него, мы подготовили эту статью. В ней – подробно о характеристиках каждого вида шифера, таблицы с расчетными весами и советы, как отличить брак от допустимой погрешности.
Как регламентируются размеры волнистого шифера
Многие источники, в том числе достаточно авторитетные, указывают на ГОСТ 30340-95 как на нормативный документ, в котором описаны действующие стандарты на рифленый шифер, в том числе и размеры. Это неверно. ГОСТ 30340-95 – устаревший документ, срок действия которого истек в 2013 году. В настоящее время действует другой стандарт – ГОСТ 30340-2012который даже называется по-другому: "волнистые хризотилцементные листы" вместо "волнистые асбестоцементные листы".
Создатели нового ГОСТа убрали из его названия страшный асбест и заменили его на хризотил, который является нейтральным для неспециалистов. Более того, слово "асбест" встречается в тексте нового стандарта лишь дважды, и то в названии организации, подготовившей этот ГОСТ. Однако это не означает, что шифер согласно новому стандарту больше не является асбестом.

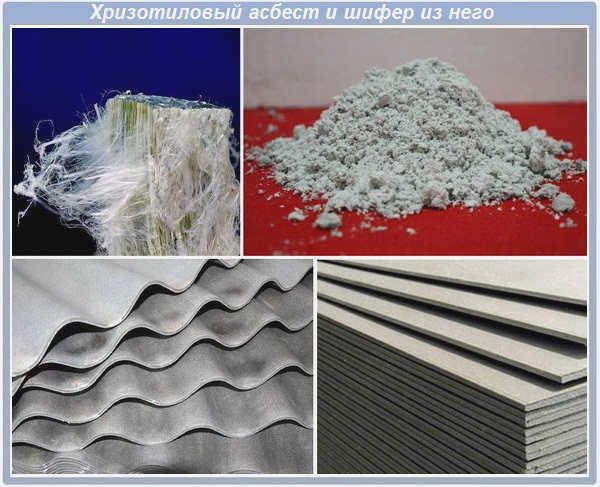

Хризотил – это тоже разновидность асбеста, только о нем знают немногие частные строители, именно его и решили использовать создатели стандарта. Хотя хризотиловый асбест не считается таким опасным, как амфибол, он тоже относится к канцерогенам первой категории. Следовательно, с хризотилцементным шифером, независимо от его размера, следует обращаться с теми же предосторожностями, что и с амфиболовым асбестом.
Это означает, что шифер нельзя резать абразивными кругами – они создают облака мелкой пыли, которая вредна сама по себе, даже если не содержит частиц асбеста. Для монтажа вам понадобится респиратор, защитные очки и перчатки, а асбестовую пыль следует смывать с кожи и волос и стирать рабочую одежду после кровельных работ.
То же самое относится и к стандарту на плоский шифер. Старый ГОСТ 18124-95 "Шифер плоский асбестоцементный" утратил силу с 2013 года и был заменен новым ГОСТ 18124-2012 "Шифер плоский хризотилцементный".
Немного о шифере
И волнистый, и плоский шифер производятся по одной и той же технологии, в основе которой лежит формовочная смесь, состоящая из:
- Портландцемент М300-500, который выступает в качестве связующего вещества. Он присутствует в растворе в количестве от 80% до 90% от общего веса.
- Хризолитового асбеста в виде армирующего каркаса, объем которого в растворе составляет 10-20%.
- Вода.

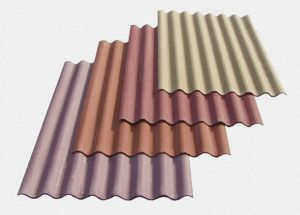

Традиционно шифер – это материал серого цвета. В настоящее время многие производители, добавляя красители в формовочную смесь, предлагают материал различных цветов. Сам шифер крепится к каркасной системе с помощью специальных гвоздей с широкой головкой. Листы монтируются на крыше внахлест друг на друга, обычно со смещением на одну волну.
Не все знают, что сегодня производители предлагают кровельные комплектующие из асбестоцементного состава. К ним относятся коньки и соединительные элементы. Поэтому чаще всего на крышах можно увидеть эти элементы из стальных листов. А это умаляет внешний вид кровельной конструкции.
О размерах листов шифера

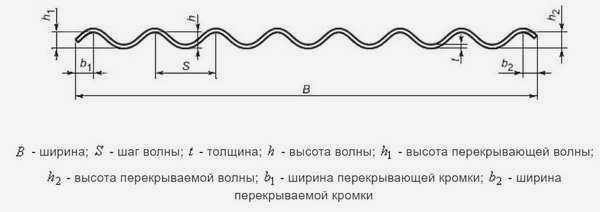

Итак, перейдем к основной теме: шифер – размеры листов. Отметим, что современный волнистый шифер имеет три разновидности, которые отличаются количеством волн. Это 6, 7 или 8. Согласно ГОСТу, все три разновидности выпускаются в двух размерах:
- Высота волны – 40 мм, длина волны – 150 мм. Этот шифер называется 40/150.
- И 54/200.
Существует классификация по типу профиля. К ней относятся три типа.
Унифицированный

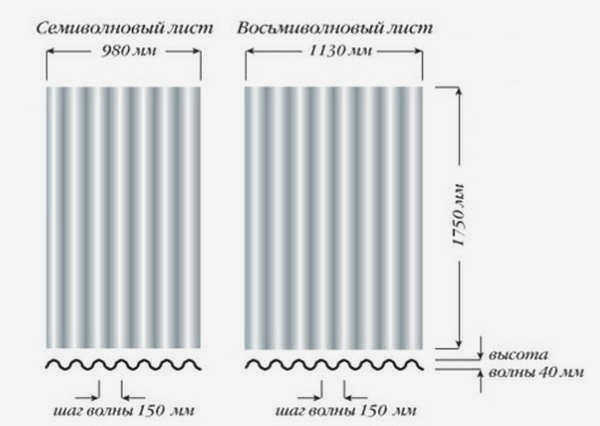

Этот материал обозначается как "UW". Вот четкие размеры для каждой разновидности. Размер 8-ми стенового шифера:
- ширина – 1130 мм;
- длина – 1750 мм;
- толщина – 5,8 и 6-7,5 мм, первое – для профиля 40/150, второе – для профиля 54/200.
Размер 7-ми стенового шифера:
- ширина – 980 мм;
- длина – 1750 мм;
- толщина – 5,8 для профиля 40/150 и 6-7,5 мм для профиля 54/200.
Размер 6-стенного шифера:
- ширина – 1125 мм;
- длина – 1750 мм;
- толщина – как у предыдущих моделей.
См. также:
Каталог проектов домов с шатровой и полувальмовой крышей
Простая
Этот тип гофрированного материала обозначается символом "VO". В этом случае размеры одинаковы для всех профилей. А именно: ширина 680 мм, длина 1120 мм, толщина такая же, как и в категории "унифицированный".
ГОСТ допускает незначительные погрешности в размерах.
Усиленный .
Данный тип обозначается как "ВУ". Свое название он получил только из-за большей толщины листов – 8 мм. Остальные размеры являются стандартными для всех профилей. А именно, ширина 1000 мм, длина 2600 мм.
Размеры листов волнистого шифера (7 и 8 волны).
Согласно ГОСТу, существует всего два размера:
- 40/150 – Высота волны 40 мм, длина волны – 150 мм.
- 54/200 – Высота волны 54 мм, длина волны – 200 мм.
Размеры 8-волнового шифера также зависят от типа. В зависимости от типа профиля листы делятся на:
Унифицированный.
Обозначается аббревиатурой УФ.
Размеры по ГОСТу
Лист шифера 8-волнового размера:
- Ширина листа – 1130 мм;
- Длина – 1750 мм;
- Толщина листа – 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.
Шифер с размером волны 7:
- Ширина листа – 980 мм;
- Длина – 1750 мм;
- Толщина листа – 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.
Размер шифера – 6 гофр:
- Ширина листа – 1125 мм;
- Длина – 1750 мм;
- Толщина листа – 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.
Размеры волнистого шифера
Обычный
Обозначается как ВО.
- Ширина листа – 680 мм;
- Длина – 1120 мм;
- Толщина листа – 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.
Размеры 8-волнового шифера могут незначительно отличаться.
Усиленный
Профиль с маркировкой VUпредназначен для промышленного применения, имеет увеличенную толщину 8 мм, ширина листа 1000 мм, длина до 2800 мм.
Допуск размеров составляет ±15 мм по длине и +10 и -5 мм по ширине.
Количество волн
Количество волн определяется уже по названию – 7-волновой и 8-волновой.
7-волновой лист чаще всего используется в индивидуальном строительстве, так как он легче и его проще переносить вручную на стройплощадку.
В то же время, его площадь меньше, чем у 8-ми волновых листовпоскольку перекрытие в обеих марках одинаковое и разница в одну волну не компенсируется.
Тем не менее, опросы спроса показывают предпочтение 7-ми стенового варианта.

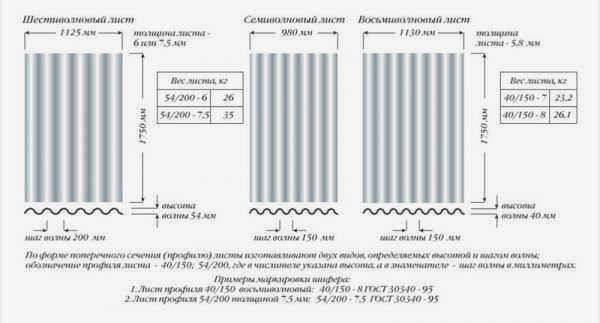

Размеры и вес 8-ми стеновых листов шифера. Технические данные
В таблице 1 приведены размеры 8-ми стенового шифера по ГОСТ 30340-95. Высота волны нахлеста – 32 мм, нахлеста – 43 мм. Маркировка включает надписи и цифровые значения. Они указывают марку листа, количество волн, толщину.
Таблица 1: Технические характеристики шифера.
Благодаря своему материалу шифер обладает следующими характеристиками:
- Он выдерживает нагрузку до 200 кг, что позволяет ходить по крыше во время монтажных работ и выдерживать давление снега.
- Плотность материала обеспечивает долговечность покрытия.
- Водостойкость достигает 24 часов, а использование специальных составов для обработки продлевает это значение.
- Морозостойкость.
Монтаж листов шифера на крыше. Способы монтажа и крепления
Хорошая надежная крыша получается, если правильно сделать основание. В качестве основания используется стропильная система. Сечение стропил и подкосов должно соответствовать предполагаемым нагрузкам.
Восьмиволновой шифер устанавливается внахлест. Листы в соседних рядах укладываются в шахматном порядке, а продольные швы не перекрываются, 4 элемента не соединяются в одном узле. Чтобы обеспечить такое смещение, отдельные листы разрезаются вдоль пополам. Они используются в качестве первой кромки для нечетных рядов. В результате происходит смещение.

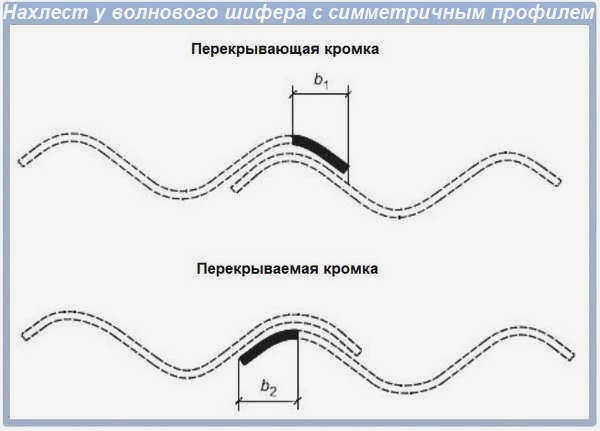

Листы накладываются друг на друга, следя за тем, чтобы они находились на подветренной стороне. В горизонтальном направлении полосы перекрываются на величину, равную размеру волны. В вертикальном направлении требуется нахлест не менее 200 мм.

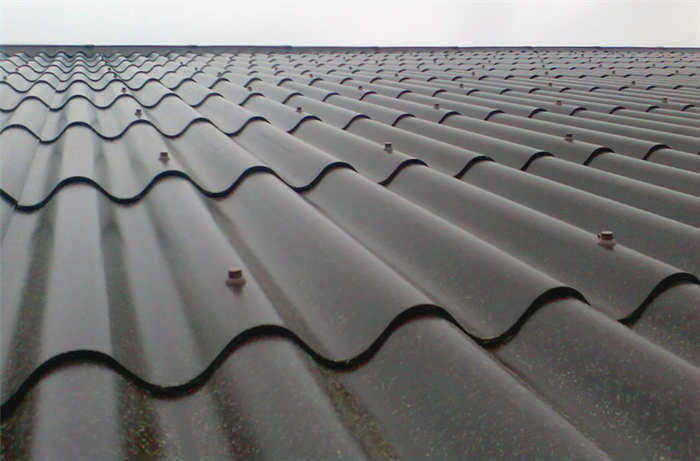

Прикрепите полосы шифера к обрешетке с помощью специальных гвоздей или шиферных шурупов. Они должны иметь увеличенную головку. Под них подкладывается резиновая прокладка. Отверстия для крепежа следует просверлить дрелью, а не забивать гвозди, чтобы не повредить листы. Они крепятся к обратной стороне волны, в местах опирания обрешетки, на расстоянии 120 мм от края листа.
Поперечное крепление 8-волновых листов происходит между волной 2 и волной 6. В продольном направлении лист опирается на обрешетку в трех точках, что означает, что лист должен быть закреплен в 6 точках. Лучше всего предварительно просверлить отверстия для крепления шифера по заранее сделанным отметкам. Диаметр отверстия должен быть на 3 мм больше диаметра крепежа.
Асбестоцементный шифер уже давно является самым популярным кровельным материалом. С появлением на строительном рынке новых материалов его использование сократилось. В настоящее время он совершенствуется. Двустороннее защитное покрытие на асбестовой подложке сделало шифер экологически чистым. Производство цветных листов расширило сферу его применения. Несомненно, этот материал остается самым дешевым кровельным материалом по своим характеристикам.
