Сварное соединение выполнено на кольце с шайбой, но допускается внутреннее обжимание одной из частей.
Характеристики типичных 50-литровых газовых баллонов: конструкция, размеры и вес баллона

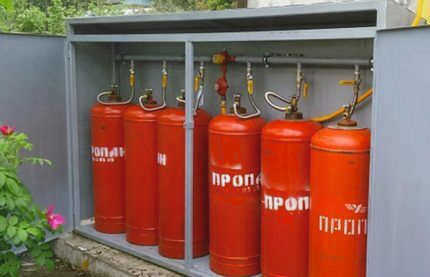

Можно с уверенностью сказать, что каждый сельский домовладелец или житель за городом хотя бы раз сталкивался с отключением электроэнергии. А когда нет электричества и сетевого газа, невозможно приготовить пищу и обогреть дом.
Поэтому в регионах и селах, где нет газовых магистралей или часто отключают электричество, газовые баллоны считаются настоящим спасением.
Люди, которые часто пользуются газовыми баллонами, должны знать, сколько кубометров газа содержится в 50-литровом баллоне, так как эта характеристика позволяет оценить, сколько времени и какой объем работы можно выполнить с помощью одного баллона. Мы проанализировали правила, регулирующие конструкцию и наполнение типичных 50-литровых газовых баллонов. Ознакомившись с приведенной ниже информацией, вы решите, стоит ли использовать баллон с такой внушительной емкостью.
Конструкция стального газового баллона
Составные баллоны объемом до 47 литров могут использоваться для транспортировки и хранения легких углеводородов, таких как пропан, пропан-бутан или бутан.
Однако более крупные 50-литровые емкости для сжиженных углеводородов изготавливаются из стали. Для хранения других сжиженных или сжатых газов используются только стальные резервуары различной емкости.
ГОСТ 15860 подробно описывает разновидности, характеристики и допустимые размеры баллонов для углеводородных газов. ГОСТ 949-73 определяет параметры газовых баллонов, пригодных для работы с внутренним давлением до 19,6 МПа.
Толщина стенок диктуется правилами ГОСТа, регулирующими конструкцию баллонов. Для 50-литровых стальных резервуаров используются бесшовные трубы из стали марок 45, 34CrMo4, 30CrMA и 30CrGSA.

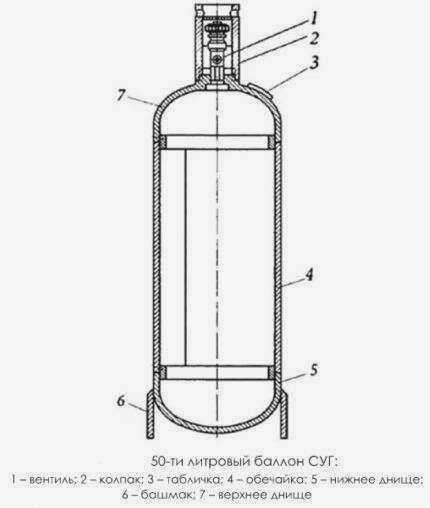

Оба ГОСТа требуют, чтобы каждый резервуар имел следующие конструктивные элементы для безопасной транспортировки и хранения газов:
- Несущее основание.
- Корпус, состоящий из оболочки, нижнего и верхнего этажей и футерованного кольца.
- Информационная табличка.
- Горловина.
- Клапан или вентиль.
Возможны варианты с фланцем, ручкой/рукояткой и колпачком.
Помимо основных стандартов для газовых баллонов, существуют дополнительные стандарты, которым должны соответствовать производители.
К вспомогательной документации относятся правила техники безопасности: ПБ 03-576-03 "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением". В них содержатся подробные требования к клапанам и другим вспомогательным механизмам.
Вместимость 50-литрового пропанового баллона
Общее количество газа в баллоне зависит от его объема, но правила безопасности гласят, что процентное содержание газа в баллоне не должно превышать 80%. По этой причине 50-литровые баллоны заполняются пропаном до максимального объема 40 литров, так как газ имеет тенденцию расширяться под воздействием температуры. Давление пропана при 15°C составляет максимум 12 атм, а при -20°C давление может упасть до 6 бар.
По этой причине в баллоне всегда должно оставаться свободное пространство. Для бытового использования достаточно емкости в 35 литров.

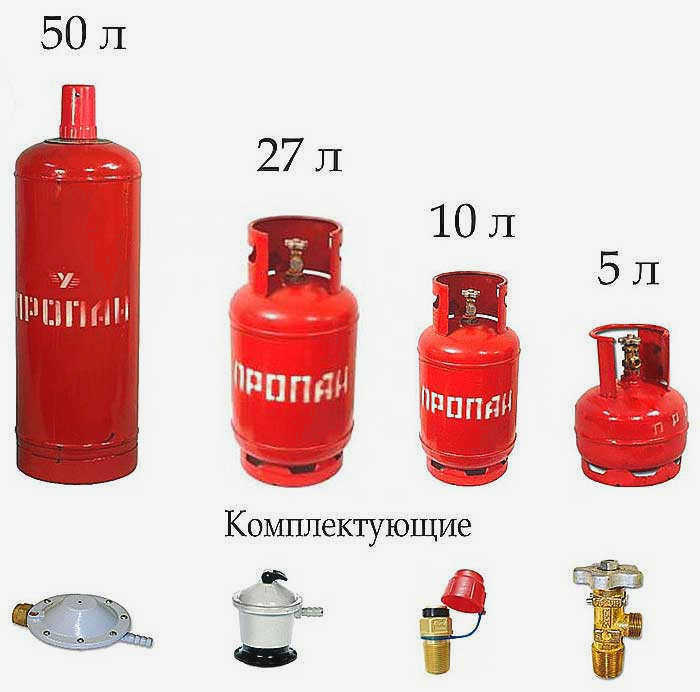

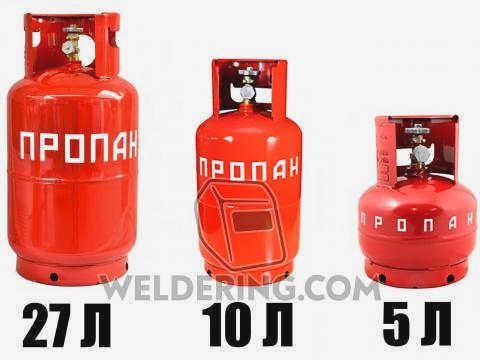

Существуют пропановые баллоны емкостью от 5 до 50 литров. Существуют также небольшие баллоны высотой не более 400 мм и более крупные модели высотой 1000-1200 мм. Вес баллона зависит от его размеров. Например, стандартный 50-литровый контейнер весит около 21-22 килограммов. Вес заполненного баллона составит около 40 кг.
Пропановые баллоны объемом 50 литров от TORGGAZ
Если вам нужны пропановые баллоны, вы можете выгодно купить их в компании "ТОРГГАЗ". Вся продукция этого бренда, включая газовые баллоны, регуляторы давления, вентили и прочее, отличается высоким качеством, подтвержденным государственными сертификатами и одобрениями.
Добавьте выбранные товары в корзину, чтобы оформить заказ, или просто позвоните нам – наши консультанты будут рады вам помочь! Мы также предлагаем высококачественную заправку газовых баллонов, и вы можете положиться на наш дружелюбный сервис, гибкие скидки и своевременную доставку. Ознакомьтесь со всеми нашими услугами и ценами и закажите продукцию с доставкой.
Объем газового баллона
Объем газового баллона зависит от многих факторов, но самое главное – от того, где он будет использоваться и какой тип газа в нем содержится. Согласно требованиям ГОСТ 949, стандартные газовые баллоны выпускаются вместимостью от 0,4 до 50 литров и рабочим давлением до 19,6 МПа, предназначенные для хранения и транспортировки сжиженных, сжатых и растворенных газов при температуре от -50 до +60ºС. С другой стороны, ГОСТ 15860 содержит требования к газовым баллонам вместимостью 5, 12, 27 и 50 литров для перевозки и хранения сжиженных углеводородных газов (пропана, бутана и их смесей) при рабочем давлении до 1,6 МПа.
Основные типы и емкости газовых баллонов, используемых в производстве для хранения и транспортировки газа, приведены в таблице ниже:
Емкость баллона, л
Стандарт технических требований
Для хранения и транспортировки аргона, гелия и углекислого газа в сварочной промышленности чаще всего используются баллоны емкостью 40 литров, которые изготавливаются в соответствии с требованиями ГОСТ 949. Наиболее часто используются пропановые и бутановые баллоны емкостью 50 литров, изготовленные в соответствии с ГОСТ 15860.
Размеры газового баллона
Размеры газового баллона (диаметр, высота и толщина стенок) зависят от требуемого объема. Поэтому в следующих разделах мы более подробно разберем все эти параметры по отдельности, а в конце объединим размеры в одну общую таблицу.

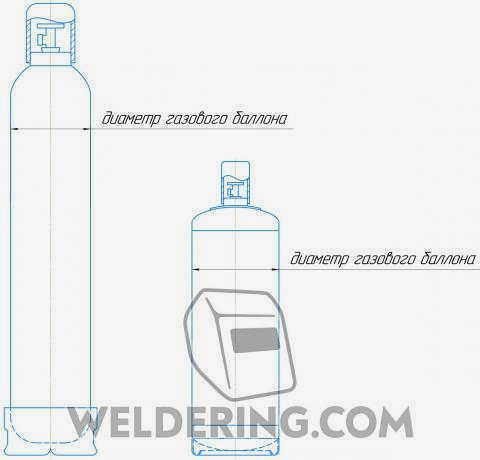

Диаметр газового баллона
Диаметр газового баллона стандартизирован и зависит от его объема. Например, согласно ГОСТ 949, их диаметр может составлять от 70 мм до 219 мм, а для пропана и бутана – от 222 мм до 299 мм.
Чтобы избежать лишнего текста, мы представили эти данные в таблице ниже.
| 0,4 | 70 | азот аммиак аргон бутан бутен водород воздух гелий кислород ксенон метан пропан и другие горючие газы диоксид серы двуокись углерода фосген хладон хлор хлорметил хлорэтил этилен сварочные смеси (ГОСТ 949) |
| 0,7 | ||
| 1,0 | 89 | |
| 1,3 | ||
| 2,0 | ||
| 2,0 | 108 | |
| 3,0 | ||
| 3,0 | 140 | |
| 4,0 | ||
| 5,0 | ||
| 6,0 | ||
| 7,0 | ||
| 8,0 | 140 | |
| 10,0 | ||
| 12,0 | ||
| 20,0 | 219 | |
| 25,0 | ||
| 32,0 | ||
| 40,0 | ||
| 50,0 | ||
| 5 | 222 | пропан бутан пропан-бутановая смесь (ГОСТ 15860) |
| 12 | 222 или 250 | |
| 27 | 292 или 299 | |
| 50 |
Вместимость газовых баллонов
Вместимость газового баллона зависит от материала, из которого он изготовлен, его содержимого и назначения.
- Металлические баллоны, изготовленные из стали, имеют емкость от пяти до пятидесяти литров.
- Максимальная емкость перезаправляемого композитного баллона составляет 33 литра.
- Существуют также небольшие одноразовые контейнеры, известные как картриджи. Они представляют собой стальные луженые контейнеры и вмещают от 100 г до 450 г газа. Недостатком картриджей является то, что их нельзя использовать при низких температурах окружающей среды.
Композитные баллоны изготавливаются из эпоксидной смолы со стекловолокном и дополнительно заключаются в цветной пластиковый корпус. Эти контейнеры считаются более современными и безопасными, а единственным существенным недостатком является их высокая цена. Легкие и прочные, они также подходят для использования в широком диапазоне температур.
Как проверить объем газового баллона и содержание кислорода в м3?
Номинальный объем газового баллона указан на металлической этикетке, прикрепленной к верхней части каждого баллона, и содержит всю необходимую информацию о его эксплуатационных характеристиках, а также информацию о предприятии-изготовителе и последней проверке его пригодности и безопасности. Емкость в литрах указана на баллоне, но емкость в кубических метрах может отличаться в зависимости от наполнителя. Кислородные баллоны бывают малого (2, 5, 10 литров) и среднего (20, 25 и 40 литров) объема.
Чтобы узнать, сколько кислорода в баллоне в кубических метрах, сначала проверьте давление внутри баллона, которое отображается на манометре, подключенном к баллону. Из этого значения и коэффициентов таблицы рассчитывается коэффициент, определяющий объем газа в баллоне при нормальных условиях. Умножьте номинальный объем, измеренный в дм3, на полученный коэффициент, чтобы найти объем кислорода в баллоне в м3. Вес полного баллона при нормальных условиях указан на этикетке.
Указания по технике безопасности
Во избежание опасных ситуаций необходимо соблюдать следующие указания
- Не превышайте концентрацию газа 23%;
- Используйте разрешенные газы в сочетании с кислородом;
- Масло и кислород взрывоопасны;
- Не используйте баллоны, содержащие другой кислород;
- При транспортировке кислородных баллонов не допускайте их ударов или каких-либо повреждений.
Кислород нельзя заменить ничем в сварке; именно это делает его уникальным. В отличие от вспомогательных газов. Сварочные работы должны проводиться на расстоянии не более 5 м от кислородных баллонов.
