Для заданного размера пролета легко подобрать оптимально подходящие железобетонные изделия, так как они изготавливаются с минимальными градациями по длине и ширине. Толщина пустотных железобетонных плит перекрытия, как правило, стандартная.
Плиты перекрытия: ГОСТ, особенности изготовления, преимущества использования
Все строительные материалы изготавливаются в соответствии с нормативно-технической документацией, которая регламентирует их геометрические, технические и другие параметры. Типы, размеры и другие данные для плит перекрытий определяет стандарт ГОСТ 26434-2015, который устанавливает основные технические требования к сплошным однослойным (П) и пустотным (ПК и ПБ) железобетонным изделиям для возведения горизонтальных несущих конструкций в жилых зданиях.
Спецификация плит перекрытия определяется строительным разделом технической документации, так как размеры изделий подбираются в соответствии с размерами пролета. Расчетная несущая способность конструкций, применяемых в малоэтажном строительстве, обычно составляет 800 кг/м2. Однако существуют железобетонные конструкции с расчетной нагрузкой от 300 до 4 000 кг/м2.

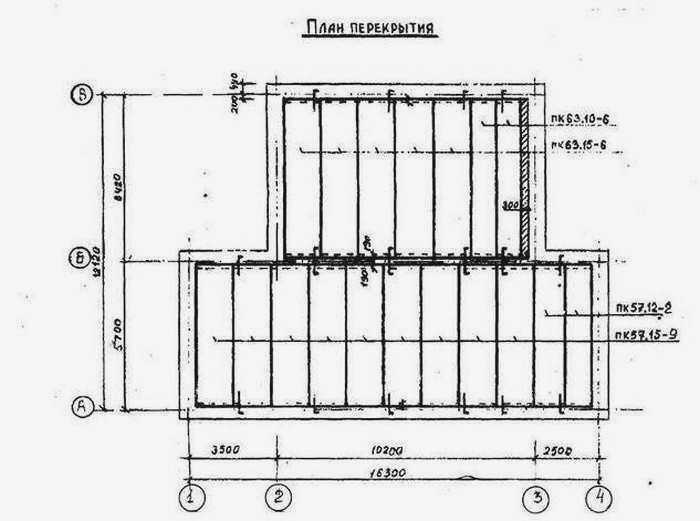

Рисунок 1. Пример спецификации плит перекрытия в здании размером 18060×12900 мм.
Основные технические требования к плитам перекрытия:
- Точность геометрических размеров – класс 5-6 по ГОСТ 21779.
- Высокое качество бетонной поверхности – по ГОСТ 13015.
- Повышенная огнестойкость – ее значения регламентируются СП 112.13330.2011 и СНиП 21.01-97.
Особенности технологии производства
Технология производства плит перекрытия в зависимости от серии:
- П – производятся путем заливки бетона в специальные формы, в которые предварительно укладывается арматурный каркас. В зависимости от типа армирования этот вид железобетонных изделий может быть нескольких видов, в зависимости от типа опоры – с 2, 3 или 4 сторонами.
Рисунок 2: Однослойные монолитные изделия - ПК – изготавливаются опалубочным методом. Сначала в форму устанавливается арматурный каркас, заливается бетонная смесь и уплотняется с помощью вибрационного оборудования. В зависимости от конструкции стальной арматуры элементы могут иметь опору с 2, 3 сторон или по контуру.

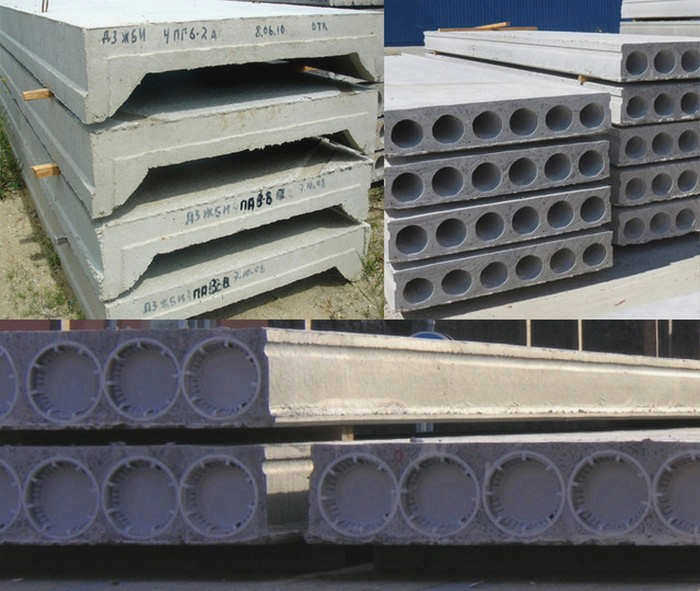

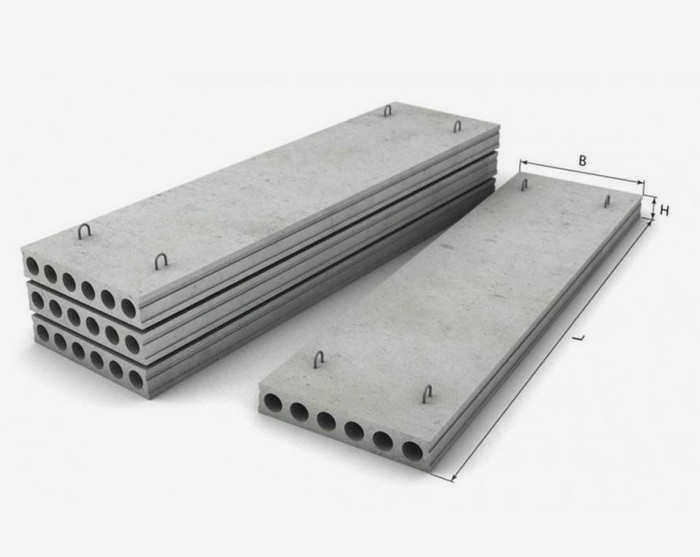

Рисунок 3: Круглые железобетонные пустотные плиты серии ПК - Плиты ПБ производятся по современной бескостной технологии на специальных конвейерных линиях. После затвердевания получается длинный плитный полуфабрикат, который затем разрезается на изделия нужных размеров. Железобетонная плита может опираться только на 2 стороны.

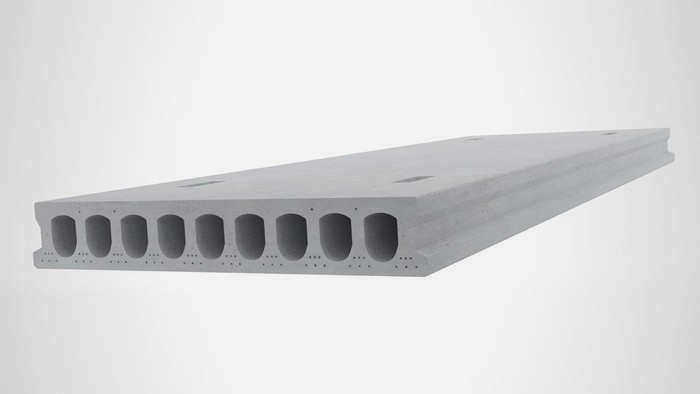

Рисунок 4: Современная опалубка ПБ без обшивки
Железобетонные плиты перекрытия серий ПК и ПБ содержат продольные технологические пустоты различных размеров:
Типы плит перекрытия
Сегодня большинство строителей возводят здания с использованием сборных железобетонных плит перекрытий. Их популярность обусловлена меньшим весом и минимальной трудоемкостью монтажных работ по сравнению с монолитными перекрытиями. Заводы выпускают различные типы плит перекрытия по дизайну, назначению, размерам и другим характеристикам, поэтому выбрать подходящую продукцию несложно. В этой статье мы подробно рассмотрим классификацию, особенности и размеры железобетонных плит перекрытия.
Плита перекрытия – это сборное железобетонное изделие, предназначенное для возведения горизонтальных несущих конструкций в зданиях различного назначения. Они предназначены для отделения этажей друг от друга, восприятия вертикальных нагрузок, их распределения и передачи на другие несущие элементы (стены, фундаменты). Плита не только воспринимает и передает нагрузки, но и служит элементом жесткости для конструкции дома. Она может использоваться в качестве подвального и чердачного перекрытия.

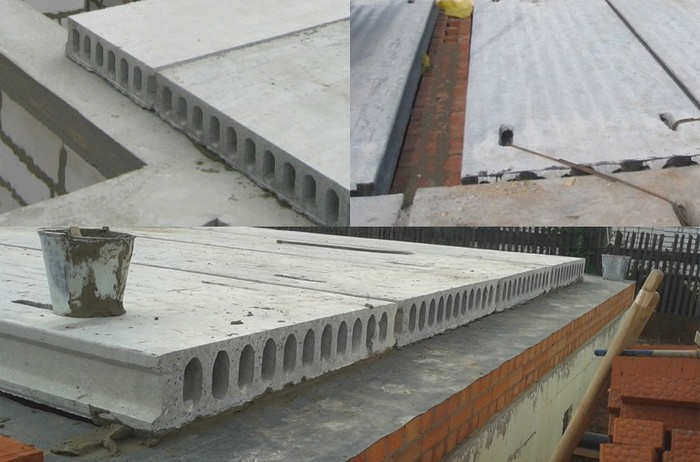

Рисунок 1: Примеры различных типов плит перекрытия
Плиты перекрытия изготавливаются стандартных размеров, которые регламентируются национальными стандартами. Они представляют собой изделия прямоугольной формы, состоящие из арматурного каркаса, заключенного в бетонное основание.
Классификация плит перекрытия
Вопрос о том, что такое плиты перекрытия, чаще всего возникает у хозяев, решивших самостоятельно построить дом. Однако следует помнить, что выбор железобетонных изделий основывается на первоначальных расчетах, сделанных при разработке проектной документации. Из этого следует вывод, что дом должен быть построен в строгом соответствии с проектом, разработанным профессионалами.
Основные разновидности железобетонных плит перекрытия:
- Пустотелые – с продольными технологическими отверстиями по всей длине изделия.

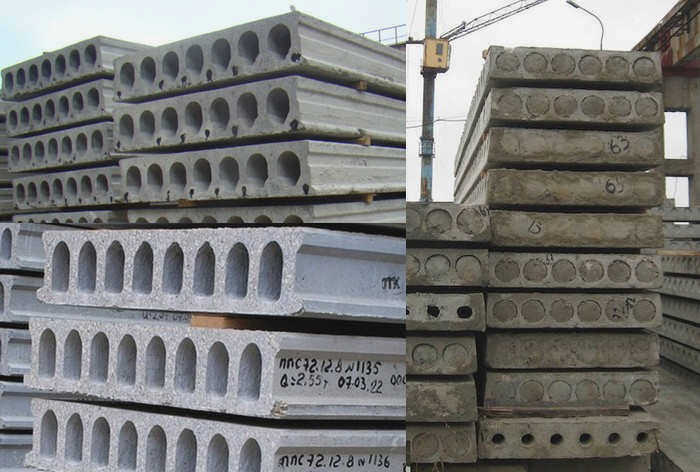

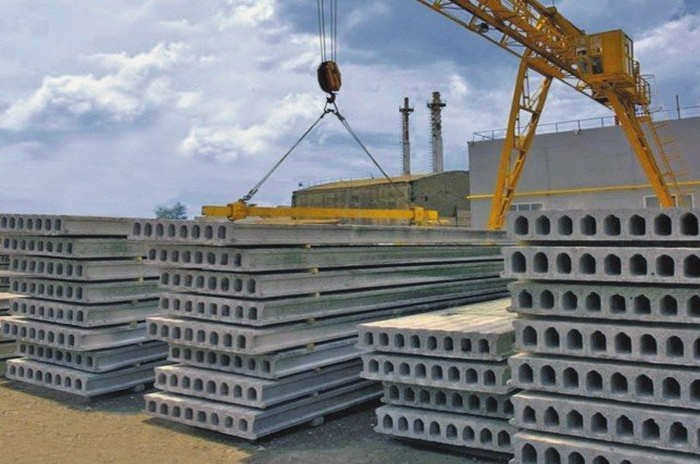

Рисунок 2: Различные типы многопустотных железобетонных плит - Ребристые – с продольными ребрами, обеспечивающими высокую жесткость железобетонной плиты.

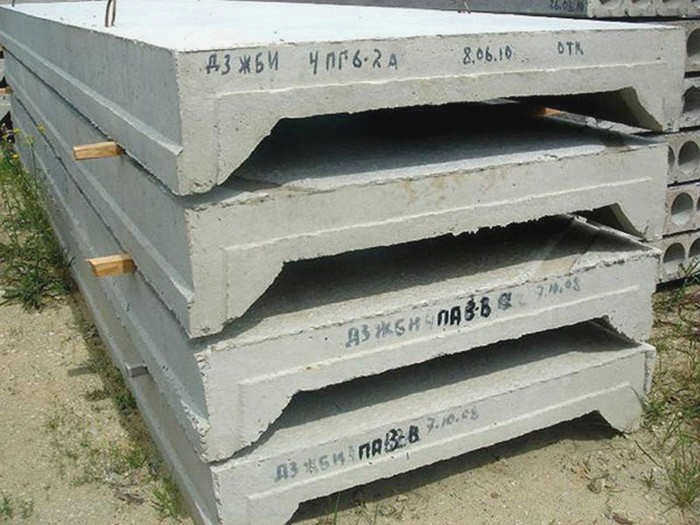

Рисунок 3: Ребристые плиты - Сплошные или монолитные – железобетонные изделия с полным поперечным сечением.

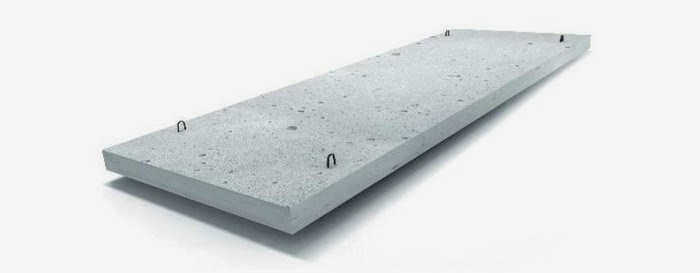

Фото 4. Сплошные железобетонные плиты перекрытия
Различные типы плит перекрытия также имеют разные размеры – ширина и высота обычно стандартные, а максимальная длина варьируется. Более подробно об этом будет рассказано в соответствующем пункте данной статьи.

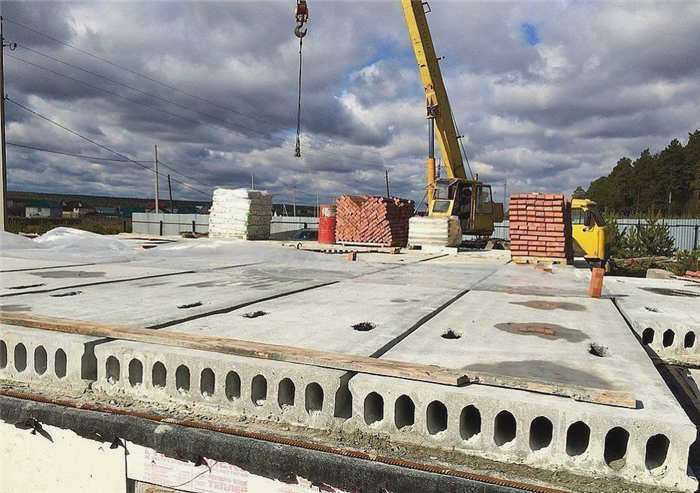

Многопустотные плиты перекрытия
Железобетонные пустотные плиты перекрытия являются наиболее популярными для индивидуального строительства. Продольные технологические пустоты обеспечивают относительно небольшой вес железобетонных плит и повышают их тепло- и звукоизоляцию за счет содержащегося в них воздуха.
В зависимости от толщины различают эти типы плит:
Маркировка продукции
Продукция маркируется в соответствии с ГОСТ 23009. Обозначение состоит из букв и цифр, группы разделяются дефисами.
- Буквы обозначают тип панели, рядом с ними указываются размеры в дециметрах – длина/ширина, округленные до целого числа.
- После дефиса указывается расчетная нагрузка в кПа (килопаскалях); для предварительно напряженного бетона указывается класс напряженной арматуры.
Изделия из легкого бетона различают по букве "L", а из ячеистого бетона – по букве "Y". В обозначении указываются дополнительные характеристики: условия эксплуатации железобетонных изделий, сейсмостойкость, вид арматуры, количество закладных элементов. Должны быть указаны опоры плит перекрытия.
Особые условия эксплуатации обозначаются заглавными буквами, а конструктивные отличия – цифрами или маленькими буквами:
- Обозначения POF, POS, POL, POV используются для обозначения криволинейных перекрытий и оболочек;
- PS, PF – отверстия для ламп (фонарей);
- PV – отверстия для вентиляционного оборудования;
- PL – с отверстиями для легкосъемных кровельных покрытий;
- a – с уплотнительными вставками для конечных технологических отверстий;
- 1, 2, 3, 4 – панели опираются на 1, 2, 3 или 4 стороны.
Толщина указана в сантиметрах на каждом листе модели.
Примеры пояснений
Для цельных изделий – 1ПК 60.15-4.5A800, где:
- 1ПК – размер типа плиты 1;
- 60 – длина (59,8 дм);
- 15 – ширина (14,9 дм)
- 4,5 – расчетная нагрузка в кПа (450 кгс/м2 ), класс прочности бетона (М45),
- A800 – класс армирования (At-V).
Если плита опирается на 3 стороны, то к обозначению добавляется цифра 3 – 1ПК 60.15-4.5А8003, если на все четыре стороны, то в конце добавляется четверка – 1ПК 60.15-4.5А8004. Для изделий типа легкого бетона обозначение – 1ПК 60.15-4.5А800L.
Для изделий ребристого типа с напряженной арматурой – 2ПОВ6-2АМВЛ, где:
Наш ассортимент строительных комплектов.
Мы продаем различные модели:
1. Плоские панели (IPP) со стальной арматурой. По конструкции и назначению плиты делятся на 4 типа – монолитные, сборные, консольные и опорные. Изготавливаются из водонепроницаемого бетона класса В20. Предназначены для многоэтажных зданий. В продольных нишах можно прокладывать электрические кабели. Плоские плиты используются в качестве покрытия вентиляционных шахт в высотных зданиях и защищают воздуховоды от дождя и грязи.
2. Многожильные панели (ПК) Для перекрытия промежуточных этажей и перекрытия верхних этажей в жилых и промышленных зданиях – в многоквартирных и отдельно стоящих домах, гаражах, складах, сельскохозяйственных складах. Они обеспечивают хорошую теплоизоляцию и ослабление уличного шума в домах из кирпича, бетона и стеновых блоков.
3. Плиты перекрытия корыта (П) используются для покрытия и защиты канализационных труб из каналов и обеспечивают дренаж:
- от жилых зданий,
- железнодорожные пути
- автомагистралей,
- промышленных объектов,
- электростанций.
Их можно использовать для трубопроводов, теплосетей, кабелей связи. Они легко демонтируются и устанавливаются, что облегчает ремонт, техническое обслуживание и плановые проверки.
4. плиты ленточных фундаментов (ФЛ) – Это так называемые фундаментные плиты. Они используются для многих типов грунта. По периметру строительной площадки укладывается замкнутый контур. Такая подушка надежно защищает элементы здания от прогиба, перекоса и деформации. Скорость возведения плитного фундамента на основе сборного железобетона значительно увеличивается.
5. Железобетонные балки (PRG) – Балки – опоры с прямоугольным сечением. Они используются для изготовления арок, перекрытия дверных, стеновых и оконных проемов. Они используются для создания технологических ниш, усиления стропильных систем и соединения отдельных блоков при строительстве зданий и сооружений.
Средние цены
Все плиты ПК изготавливаются исключительно на заводском оборудовании, поэтому соответствуют требованиям ГОСТа по качеству и размерным свойствам. Цены на них незначительно отличаются в разных регионах страны.
Внимание. Рыночная стоимость зависит от марки бетона, армирования и внешних размеров плиты.
Средние цены На плиты перекрытия ПК в зависимости от марки, количества и вида поставки:
- ПК 60- 15,8, объем бетона – 1 120 м 3 , цена с/без доставки – 14800/13000 руб.
- ПК 63, объем бетона – 0,730 м 3 , цена с доставкой/без доставки – 13125/11245 руб.
- PK 30, объем бетона – 0, 35 м 3 , цена с/без доставки – 4220/3572 руб.
- ПК 42, объем бетона – 0,596 м 3 , цена с/без доставки – 6119/5186 руб.
- ПК 17-10-8, объем бетона – 0,36 м 3 , цена с/без доставки – 4500/3460 руб.
- PK 48, объем бетона – 0,558 м 3 , цена с/без доставки – 6812/5768 руб.
- PK 35, 35 7, объем бетона – 0,410 м 3 , цена с/без доставки – 5576/4532 руб.
- PK 24, объем бетона – 0,46 м 3 , цена с доставкой/без доставки – 5450 руб/4533 руб.
- ПК 59, объем бетона – 0,684 м3 , цена с доставкой/без доставки – 8809/7100 руб.
Применение
Плиты перекрытия – распространенный тип строительно-монтажных конструкций, которые начали массово применяться в жилищном и промышленном строительстве с 1960-х годов.
Их использование снижает нагрузку на стены и основание здания.Эти плиты могут использоваться в сейсмоопасных районах и выдерживают землетрясения силой до 8 баллов. Эти плиты устойчивы в сейсмически активных районах и могут выдержать землетрясение силой до 8 баллов.
Пустотелый ПК сердечник придает плите хорошие тепловые и акустические свойства и снижает уровень усадки здания.
Панели должны устанавливаться только обученными монтажниками в соответствии с техническими паспортами и проектными схемами.В этом случае они будут работать эффективно, надежно и долго, не менее стандартного срока службы, который для данного типа плит составляет от 100 до 150 лет.
