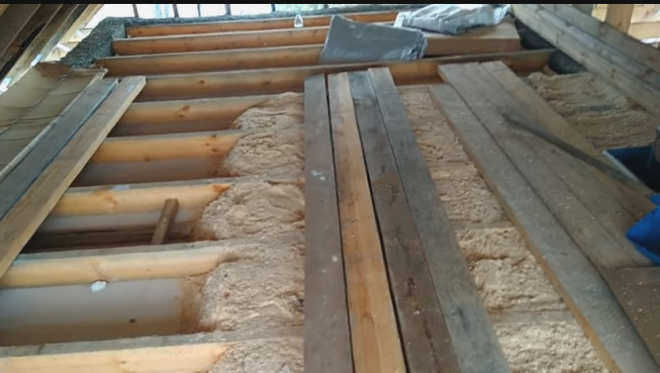

К недостаткам можно отнести хорошую воспламеняемость этого материала, хорошее место обитания грызунов и трудоемкий процесс укладки утеплителя. Чтобы минимизировать эти недостатки, опилки пропитывают антисептиками (сульфатом меди или раствором борной кислоты) и смешивают с цементом, гипсом, глиной.
Какова плотность теплоизоляции стен деревянно-каркасного дома в соответствии с нормами?
В процессе проектирования деревянно-каркасного дома многие задаются вопросом, какой тип теплоизоляции закладывать в стены. В этой статье вы найдете информацию о плотности различных теплоизоляционных материалов и ряд параметров, которые помогут вам выбрать и построить теплосберегающее строение, позволяющее поддерживать комфортную температуру в любое время года.
От того, насколько теплым является дом, зависит комфорт и эмоциональное благополучие всех его обитателей. Кроме того, правильная температура в доме поддерживает здоровье и позволяет реже болеть, что особенно важно, если в доме постоянно находятся маленькие дети. Для того чтобы поддерживать комфортную температуру и при этом не платить много денег за потребляемую энергию, при строительстве дома необходимо уделить должное внимание изоляции стен.
Плотность изоляции должна быть разной для каждого элемента здания. Для скатной крыши плотность изоляции должна быть не менее 30-40 кг/м3 . В противном случае теплоизоляция со временем просядет. Для внутренних перегородок помещения следует выбирать теплоизоляцию плотностью 50 кг/м3 , чтобы обеспечить хорошую звукоизоляцию. Для внешней фасадной изоляции плотность теплоизоляционного материала для стен каркасного дома может достигать 80 кг/м 3 .
Какую плотность должна иметь теплоизоляция для стен каркасного дома и какой тип теплоизоляции лучше?

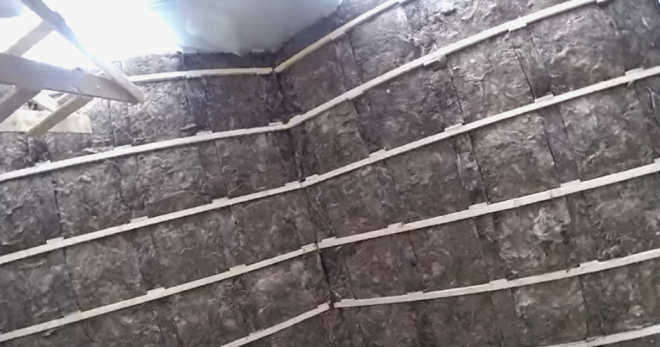

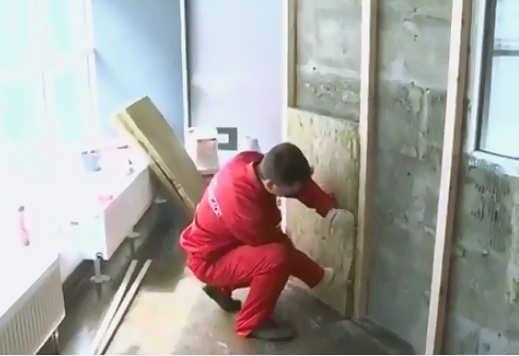

Прежде чем приступить к выбору теплоизоляции, необходимо определить толщину стены, которая должна быть достаточно толстой, чтобы уложить подходящий слой теплоизоляционного материала. В каркасном строительстве размер стены можно регулировать, выбирая более толстую или толстую основу каркаса.
Важно: пространство между внешней и внутренней стеной должно быть равно толщине теплоизоляции, чтобы не оставалось воздушных зазоров, которые могут нарушить теплоизоляционные свойства всей конструкции.
Более подробную информацию о теплоизоляции деревянных каркасных домов можно найти здесь.
В качестве изоляции широко используются несколько видов теплоизоляционных материалов, которые имеют различные свойства, свои преимущества и недостатки. В частности, к ним относятся:
- Пенополистирол. Преимуществами пенопласта являются легкость и простота монтажа, нечувствительность к влаге. Пенополистирол выпускается толщиной от 20 до 100 мм. С плотностью 15, 25, 35, 50 кг/м 3 . Плотность 25 кг/м 3 рекомендуется для теплоизоляции дома с наружной стороны. При небольшой толщине этот материал отлично сохраняет тепло внутри дома и в то же время не боится влаги, что очень важно. Если пароизоляция установлена неправильно, то на теплоизоляционном слое внутри стен будут появляться точки росы. Пенополистирол – это один из видов вспененного материала. О том, как правильно утеплить каркасный дом полистиролом или пенополистиролом, вы можете узнать в соответствующей статье.
- Стекловата. Выпускается как в рулонах, так и в виде небольших плит, что облегчает ее монтаж на различных поверхностях. В отличие от большинства других материалов, она обладает высокой огнестойкостью и может выдерживать температуру до 450 градусов. В зависимости от применения и производителя стекловата выпускается плотностью 30-220 кг/м 3 . Единственное, что меняется, – это прочность и влагопоглощение. Единственное, что меняется, – это прочность и влагопоглощение.
- Каменная вата – базальтовая. Как и стекловата, выпускается в плитах и рулонах плотностью 30-220 кг/м 3 , но поскольку изготавливается из волокон расплавленной вулканической породы, то выдерживает температуру до 1 000 градусов как при прямом огне, так и при непрямом нагреве.
- Пенополистирол. В отличие от полистирола, полистирол для утепления дома имеет более высокую плотность – 35 кг/м 3 или 45 кг/м 3. Это не только делает его более прочным материалом, хорошо удерживающим тепло, но и повышает его звукоизоляционные свойства. Существенным недостатком этого материала является его низкая огнестойкость. При температуре до 75 градусов полистирол начинает деформироваться и выделять в атмосферу большое количество токсинов. По этой причине он в основном рекомендуется для наружной изоляции.
Разница между минеральной ватой
Минеральная вата – это общее название волокнистых материалов, получаемых из неорганического сырья. В основном она используется для теплоизоляции зданий, различного технологического или бытового оборудования, занимая более 70% оборота в этом сегменте рынка. Выпускается несколько разновидностей, технические требования к которым указаны в ГОСТ 31913-2011.
Разница между минеральной ватой и промышленным материалом
Минеральные волокна могут производиться из различного неорганического сырья. В процессе производства они сращиваются и прочно скрепляются между собой, придавая массе общую гибкость и воздушность. В зависимости от состава исходных смесей существует три основных типа такой изоляции.
Стекловата
Стекловата изготавливается из кварцевого песка, соды и извести – тех же ингредиентов, которые используются для плавления обычного стекла. Такие компании часто перерабатывают стекло, добавляя в исходную смесь отходы и некачественные материалы.
Готовые маты обладают отличной теплоизоляцией, но постепенно вытесняются с рынка из-за относительно высокой хрупкости волокон. Любое механическое воздействие на них приводит к выбросу мелких частиц с острыми краями. При работе с ними обязательно использование плотной защитной одежды, средств защиты глаз и органов дыхания. В целях безопасности стекловата должна быть установлена под внешним покрытием из прочных материалов. В таком состоянии она не представляет опасности для здоровья.
Каменная вата (базальтовая вата)
Минеральная вата может быть изготовлена из различных пород: диабаза, базалита, порфиритов, доломита, известняка, но чаще всего используется базальт, давший ей второе название.
Стандартные размеры минеральной ваты по ГОСТ
Государственный стандарт 9573-2012 четко формулирует основные требования к минераловатной теплоизоляции.
Марки плит по ГОСТу и рекомендуемые области применения
В зависимости от назначения и места установки минераловатные плиты могут иметь различные эксплуатационные показатели. Они делятся на типы, которые характеризуются степенью деформации сжатия, и классы, которые указывают на плотность материала. Деление на типы и классы плит и области их применения приведены в таблице 1.
| Мягкая плита ПМ | 40 | ПМ-40 | Ненесущая тепло- и звукоизоляция для скатных кровель, полов, цокольных этажей, |
| 50 | ПМ-50 | перегородок. | |
| Полужесткая плита ППЖ | 60 | ПП-60 | Ненесущая тепло- и звукоизоляция для скатных кровель, полов, потолков, внутренних перегородок, легких каркасных конструкций, трехслойных легких стен малоэтажных каменных зданий, |
| 70 | ПП-70 | Легкие каркасные конструкции, трехслойные легкие стены малоэтажных каменных зданий, | |
| 80 | ПП-80 | газобетонные блоки и т.д. | |
| Жесткая плита ПЖ | 100 | ПЖ-100 | Тепло- и звукоизоляция стен, включая фасадные стены с вентилируемой полостью, потолок подвала |
| 120 | ПЖ-120 | снизу, трехслойных легких стен в малоэтажных зданиях из кирпича, газобетона и газобетонных блоков и др. | |
| 140 | ÏÆ-140 | Теплоизоляционный слой в трехслойных панелях для стеновых и кровельных конструкций. | |
| Панель повышенной жесткости ППЖ | 160 | ППЖ-160 | Несущая нагрузку тепло- и звукоизоляция в плоских кровлях из профилированных плит |
| 180 | ППЖ-180 | или железобетона без необходимости устройства цементной стяжки или выравнивающего слоя. | |
| 200 | ППЖ-200 | Теплоизоляция фасадов зданий с последующей отделкой или защитным покрытием. Теплоизоляционный слой в трехслойных панелях для стеновых и кровельных конструкций. | |
| Сплошная панель PT | 220 | ПТ-220 | Тепло- и звукоизоляция, отделочные панели для потолков и стен. |
| 250 | PT-250 | Тепло- и звукоизоляция под нагрузкой | |
| 300 | ПТ-300 | В плоских кровлях из профилированного листа или железобетона без армирующей стяжки или выравнивающего слоя. Акустическая изоляция оснований под оборудование, полов, потолков, перегородок. |
Толщина изоляции
Прежде всего, толщина изоляции в каркасном доме для постоянного проживания будет зависеть от географического положения будущего жилища, его климатической зоны, а также коэффициента теплопроводности материала.
Для расчета толщины теплоизоляции используется следующая формула:
δ = R . k,
где δ – толщина,
R – значение термического сопротивления для определенной области, a
k – коэффициент теплопроводности.

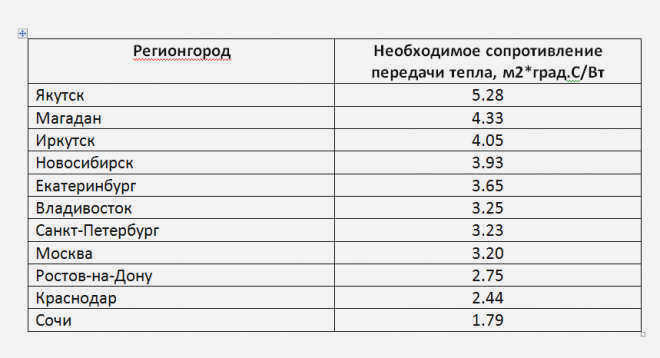

Вы можете самостоятельно рассчитать коэффициент R на основании СНиП 23-01-99 "Климатология" или взять его из приведенной ниже таблицы:
Не менее важно правильно выбрать материал, чтобы избежать ненужных потерь тепла. Нет смысла рассматривать такие изоляционные материалы, как опилки или шлак, которые были так популярны на заре деревянно-каркасного строительства. На рынке представлено множество более технологичных и практичных теплоизоляционных материалов.

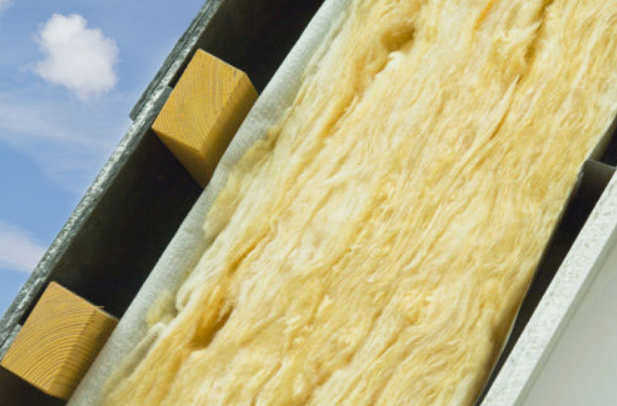

Минеральная вата
Этот вид теплоизоляции изготавливается из стекловолокна или базальта по следующей технологии:
- Сначала базальт расплавляется в печи при высокой температуре до жидкого состояния.
- Полученная жидкость закачивается в центрифугу, где под огромным давлением воздуха она превращается в волокна.
- Затем эти волокна прессуются в прессе, уплотняясь до нужных параметров.
- Затем материал сворачивается в рулоны или разрезается на плиты.
Положительным аспектом использования минеральной ваты является ее низкая теплопроводность, которая даже ниже, чем у древесины. При плотности 50 кг/м 3 ее среднее значение составляет около 0,045-0,05 Вт/м о С (в зависимости от производителя). Исходя из этих данных, используя формулу δ = R . k можно рассчитать толщину утеплителя для любого региона России:
Описание видео
Предлагаем вашему вниманию видеоролик о видах и характеристиках стеновых изоляционных материалов:
Пенополистирол
Всем с детства знаком пенополистирол. Он используется в строительных технологиях очень давно, но до сих пор не утратил своей значимости благодаря низкой теплопроводности и малому весу.
Технология производства полистирола довольно проста:
- Полистирол доводят до температуры плавления и насыщают парами и газами под давлением. В результате получаются маленькие шарики, наполненные воздухом.
- Затем шарики повторно нагреваются и прессуются в листы различной формы.
- Для повышения эффективности пенопласт снова экструдируют до тех пор, пока он не станет липким, а затем придают ему форму (выдавливают через специальное отверстие). Таким образом, получается экструдированный пенополистирол.
Среди недостатков этого утеплителя можно отметить его горючесть, хотя если речь идет об экструдированном материале, то этот показатель будет в допустимых пределах.
Плотность пенополистирола варьируется от 20 до 160 кг/м3 при теплопроводности 0,03-0,05 Вт/м °C.
Поэтому можно рассчитать, что минимальная толщина этого утеплителя для Московской области должна составлять не менее 150 мм (3 х 0,05).
Читайте также:
Перегородки из блоков ячеистого бетона, выбор материалов и особенности монтажа
Полиуретановое напыление
Как и эковата, этот вид изоляции появился на рынке сравнительно недавно. Пенополиуретан – это пористая, но прочная изоляция. Он наносится на поверхность в жидком виде с помощью специальной машины, которая производит пену из химических ингредиентов и распыляет ее на поверхность под давлением. Время высыхания слоя толщиной 10 мм составляет примерно один час.
Толщина изоляции пола в деревянно-каркасном доме
Толщина изоляции пола зависит от ряда параметров:
- типа фундамента (особое внимание следует уделить изоляции пола в случае фундамента на винтовых сваях);
- характеристики теплоизоляции;
- тип отопления в доме (электрическое, газовое или печное отопление).

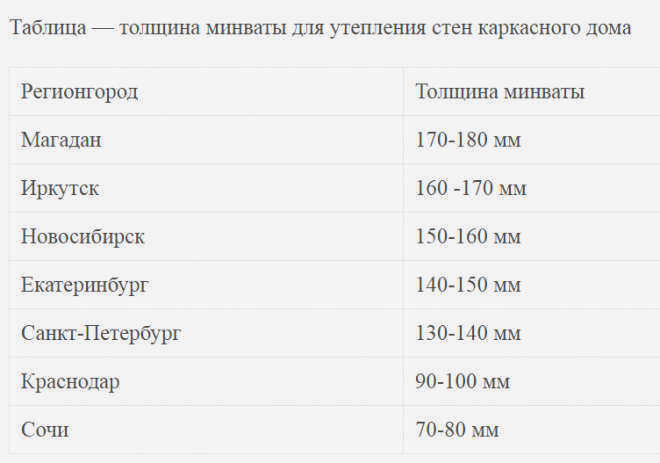

Можно дать только общие рекомендации и приблизительные значения. Для Московского региона можно выбрать толщину 200 мм для утепления пола базальтовой ватой, пенополистиролом или полистиролом.
В качестве ориентира следует выбирать толщину изоляции пола на 50 мм больше, чем толщина стен.
Расчет толщины и коэффициента изоляции деревянного каркасного дома
В деревянном каркасном доме внутренняя и внешняя облицовка не учитывается при расчете необходимой толщины изоляции. Облицовка не так важна с точки зрения удержания тепла, как кирпич или пенобетон, поэтому она не учитывается для упрощения расчетов. Предполагается, что за сохранение тепла отвечает только теплоизоляция.

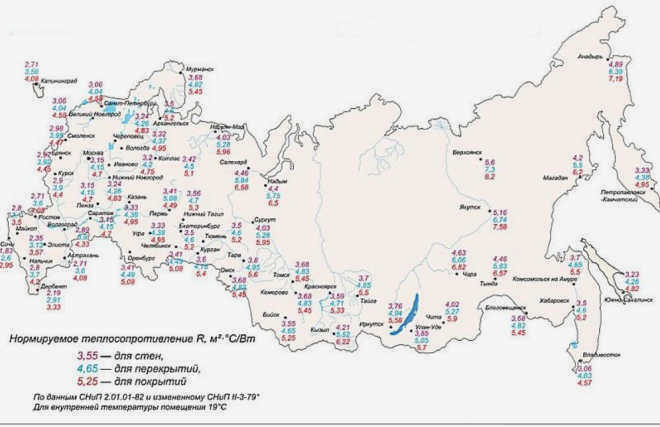

Для проведения расчета необходимо знать значение минимального теплового сопротивления (R) стены в данной местности – городе или регионе, где расположено здание. Значение термического сопротивления стены можно рассчитать в зависимости от климатических условий или взять из справочной таблицы.
В деревянном каркасном доме при расчете учитывается теплопроводность теплоизоляции. Это значение приведено в стандартной таблице "Тепловая защита зданий" СП50.13330.2012. Теплопроводность также указывается на упаковке материала.
После определения термического сопротивления стены и теплопроводности материала можно рассчитать необходимую толщину изоляции.
Расчет теплоизоляции в деревянно-каркасном доме производится по формуле:
Также необходимо рассчитать положение точки росы, которая должна находиться как можно дальше от стены внутри дома. В противном случае стена будет сырой и может начаться процесс гниения.
Внимание. Тепловое сопротивление стены отличается от теплового сопротивления потолков чердака и подвала, а также окон и дверей.
