Чтобы не препятствовать естественному потоку вентиляции, нельзя загромождать приточные и вытяжные каналы. Пластиковые окна должны быть оборудованы воздухозаборниками или внешними воздухозаборниками отдельно. Двери между помещениями должны быть оснащены решетками в нижней части. Участок вытяжного канала не должен быть загроможден вентиляторами.
Системы вентиляции в жилых зданиях
Каждое жилое здание должно быть оборудовано системой вентиляции для обеспечения комфорта в помещении и высокой кратности воздухообмена. Это относится и к многоэтажным зданиям, которые являются основным сегментом городского жилья.
При строительстве в жилом доме используются стандартные системы вентиляции, в которых реализуются различные режимы циркуляции воздуха.
В этой статье мы рассмотрим особенности традиционных схем вентиляции, тонкости принудительной вентиляции и нюансы вентиляции канализационных систем.
Основные схемы естественной вентиляции
Многолетняя практика строительства жилых зданий позволила выделить несколько наиболее эффективных схем создания системы вентиляции. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в данном районе, уровня шума.
Схемы для традиционной вытяжной системы
О традиционной системе вытяжной вентиляции говорят как о системе с естественным побуждением, то есть когда обмен воздуха внутри зданий происходит за счет разницы температур и давления.
Это означает, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий воздух поступает через окна, двери или специальные приточные устройства.

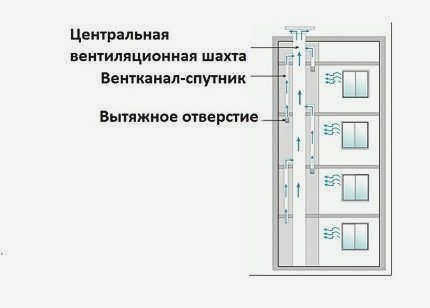

Один из вариантов вентиляционных шахт многоэтажного дома
Вариант установки отдельных шахт для каждой квартиры в настоящее время не рассматривается, поскольку он был целесообразен в эпоху малоэтажных зданий.
Для высотных зданий в девять и более этажей физически невозможно установить большое количество параллельно идущих воздуховодов.
Поэтому при строительстве используются две схемы, которые были признаны целесообразными:
- Все воздуховоды выводятся на чердак Все шахты выведены на чердак и соединены там горизонтальным воздуховодом. Загрязненный воздух выводится из воздуховода через один выпуск, расположенный в наиболее удобном месте.

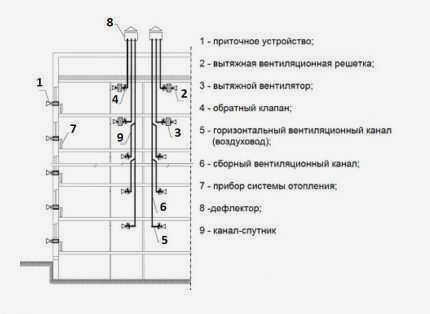

- Отдельные квартиры подключены к общему стояку. Отдельные квартиры подключаются к общему стояку (воздуховоду) с помощью параллельных сателлитных воздуховодов, и отработанный воздух таким образом выводится через вертикальные каналы над крышей.
Основное различие заключается в двух моментах: наличие/отсутствие горизонтального коллектора на чердаке и наличие/отсутствие общих шахт на стояках.
Предисловие
О своде правил
1 ПРОИЗВОДИТЕЛИ – ООО "СанТехПроект"; ООО "СанТехНИИпроект"; ООО "ППФ АК"; ООО "МАКСХОЛтехнолоджиз"; Третье монтажное управление; НИИМосстрой; ООО "Данфосс".
2 УТВЕРЖДЕН Техническим комитетом по стандартизации ТК 465 "Строительство".
3 ПРИНЯТО к утверждению Департаментом градостроительства и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России).
5 Зарегистрировано Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотренный СП 60.13330.2012 СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха
В случае внесения изменений (замены) или отмены настоящего Кодекса соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомления и тексты будут также публиковаться в информационной системе общего пользования – на официальном сайте разработчика (Минстроя России) в сети Интернет.
Изменение N 1, внесенное производителем базы данных по тексту М.: Стандартинформ, 2019
Введение
Обновление СП выполнено коллективом авторов: ООО "СанТехПроект" (А.Я., Богаченкова А.С., Ливчак В.И.), ОАО "СантехНИИпроект" (Т.И. Садовская), ООО "ОК ПФК АК" (А.Н. Колубков), ООО "МаксхолтехнологииГ.К.Осадчий), НИИМОССТРОЙ (Г.П.Васильев), Третье монтажное управление (А.В.Бусахин), ООО "Данфосс ( А.В.Бусахин ).В.Л.Грановский ).).
Изменение 1 к СП 60.13330.2016 подготовлено коллективом авторов в составе: РИИСФ РААСН (кандидат технических наук) А.Ю. NeklyudovНеклюдов), ООО "СанТехПроект" (кандидат технических наук А.Я. Неклюдов), ООО "СанТехПроект" (кандидат технических наук А.Ю. А.Я. Sharipov, М.А. Шарипов, М.А. Шарипов М.А. Шарипов, А.С. Богаченкова)S. Богаченкова), ОАО "ЦНИИпромзданий" (кандидат технических наук Л.В. IvanikhinaSci. S. Стронгин, Д.В. Капко), ДК "АВОК Северо-Запад" (д-р техн. наук, проф. А.М. Гримитлинд-р техн. наук, проф. А.П. Волков), АВОК Северо-Запад (Dr. Sci.P. Волков), ООО "Арктос" (канд. техн. наук.) В.Е. ШкарпетНаучные сотрудники: В.В. Баландина Л.Я., К.В. Кочарянц, И.Н. Тисленко).
Схемы систем

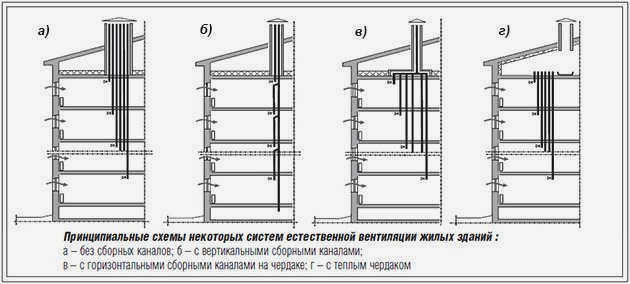

Очень хорошо, если вентиляция в панельном доме организована с помощью индивидуальных вытяжных каналов. Другими словами, из кухни, туалета и ванной комнаты на каждом этаже на крышу выводится отдельный вытяжной канал. Это позволяет избежать неприятных запахов от соседей, а тяга более стабильна и не склонна к проскакиванию. В качестве альтернативы вертикальные воздуховоды из всех квартир собираются в горизонтальный коллектор на чердаке, откуда воздух выходит наружу. На рисунке ниже показаны различные способы организации системы вентиляции в панельном доме:

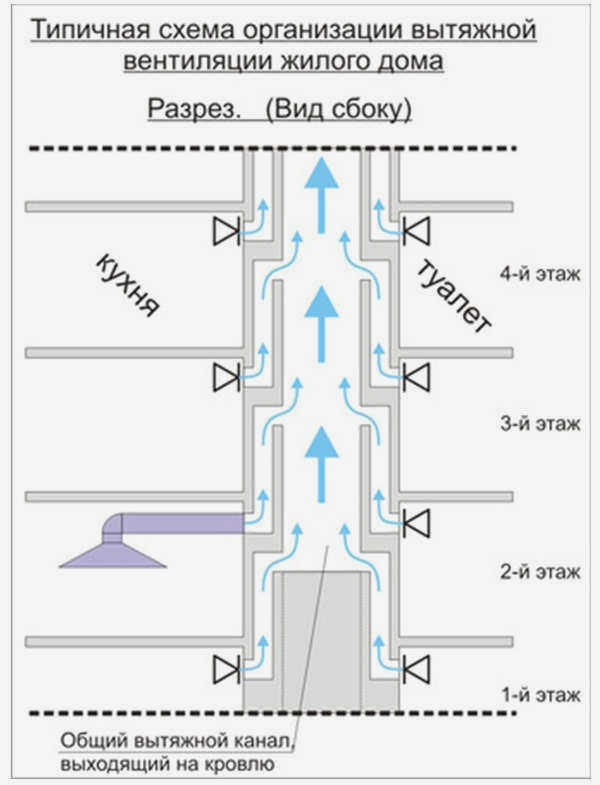

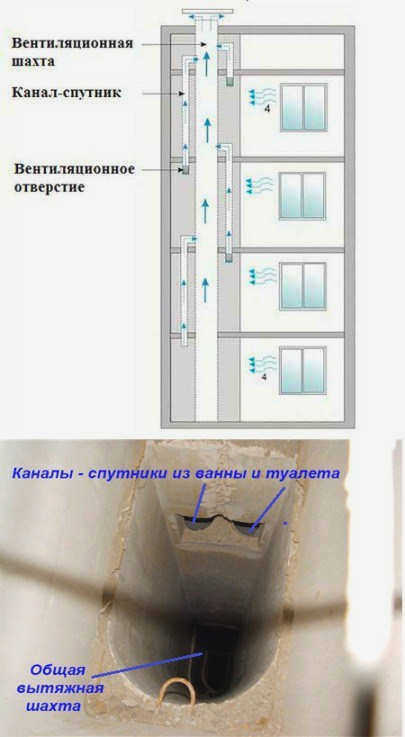

Самый неудачный способ показан в варианте "б", где небольшой канал – спутник – выходит из каждой квартиры и попадает в общую вертикальную шахту наверху. Этот способ экономит полезную площадь и дешев в реализации, но создает множество проблем для жильцов дома. Наиболее распространенной проблемой является перенос запахов из квартиры в квартиру. На рисунке показан пример такой системы вентиляции:

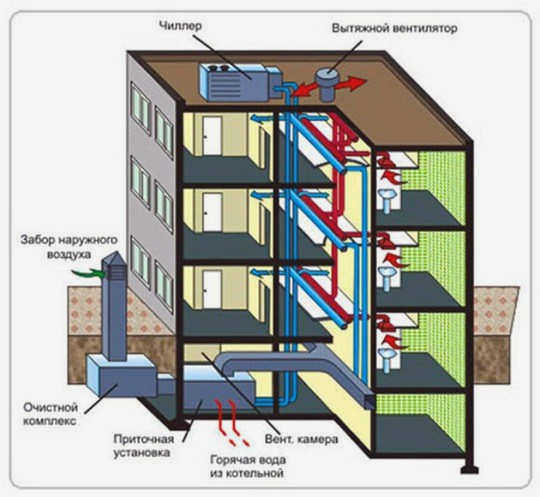

Методы "в" и "г" распространены в малоэтажных панельных домах с мансардой. Ни один из них нельзя назвать идеальным, поскольку в первом случае коллектор создает дополнительное сопротивление тяге, а во втором – все запахи из квартир собираются на чердаке. Поэтому лучшим вариантом являются современные системы вентиляции с механической подачей и вытяжкой воздуха. Они используются в новых зданиях, пример показан ниже:
В этом случае приточная установка располагается в подвале и подает очищенный и нагретый (или охлажденный) воздух во все помещения. Вытяжной вентилятор такой же мощности располагается на крыше здания для надлежащего удаления загрязненной воздушной смеси из квартир. Это самая простая схема; вентиляция в многоэтажном здании может быть организована и с помощью энергоэффективных устройств – рекуператоров. Их функция заключается в извлечении тепла (или холода) из вытяжного воздуха и передаче его приточному.
Работа вентиляции в подвале
На первом этаже начинается воздуховод, который забирает воздух и подает его в квартиры. Отработанный воздух и влага также должны удаляться из подвала через общую вентиляционную шахту. Она соединена с каждой квартирой воздуховодами-спутниками. Хорошая вентиляция подвала в многоквартирном доме предотвращает появление плесени и грибка. Кроме того, в стенах имеются специальные вентиляционные отверстия, которые расположены выше уровня земли. Количество этих отверстий зависит от размера подвала.
Наиболее распространенной панельной конструкцией является девятиэтажный дом. Принцип вентиляции такой же. Воздух с улицы, через окна и щели, поступает в жилище. Удаление воздуха происходит через каналы-спутники на кухне или в ванной комнате. Один или, реже, несколько вентиляционных каналов соединяются с главным каналом. Эти каналы соединяются с главным каналом через два этажа. Эти воздуховоды довольно громоздкие и занимают много места. Такая система чаще всего встречается в домах с большими панелями.
В 9-этажном доме это будет теплый чердак. Дренаж с 8-го и 9-го этажей уходит непосредственно в атмосферу, минуя общий воздуховод. Схема для 9-этажного дома была разработана для абсолютно безветренной среды с наружной температурой +5.
Хотя естественная вентиляция в этих зданиях не очень эффективна, она почти не требует обслуживания, и засоры случаются редко. Бывали случаи, когда вентиляционные каналы засорялись строительными материалами во время строительства дома. Такая неожиданность затем сказывалась на качестве работы вентиляционных каналов. В большинстве случаев необходимо чистить воздуховод раз в пять-шесть лет.
Многие люди во время ремонта перекрывают поток воздуха в определенной зоне. Неосознанно они думают, что вытяжная система не пострадает, но процесс воздухообмена в жилище затрудняется или полностью прекращается.
Причины, по которым воздуховод может перестать работать
Типичная проблема с воздуховодом заключается в том, что воздух идет в обратном направлении. Это зависит от конкретной используемой системы. Например, все окна в жилом помещении отводят застоявшийся воздух в общий канал.
Если в квартире выйдет из строя один воздуховод, вся система не пострадает. Но если таких квартир несколько, поток воздуха просто не может идти дальше, поэтому он направляется вниз. Отработанный воздух будет засасываться вверх через верхние этажи. В этом случае часто принимается решение вывести воздуховод прямо на крышу. Нарушение воздухообмена в отдельных квартирах может быть вызвано следующими причинами Двойное остекление, Отсутствие зазора между этажами.
Вентиляционные шахты в многоэтажных зданиях по СНиП
Поскольку конструкция очень важна для всего дома, так как является частью всей системы, вентиляционное остекление в многоэтажных зданиях СНиП охватывает сразу несколько нормативных актов, в частности:
1. СНиП 41-01-2003, который включает в себя как формулы расчета воздуха, так и требования к самим шахтам, а также другие важные положения.
2. Стандарт, в котором рассматриваются требования к системе вентиляции и пожарной безопасности.
3 Стандарт, касающийся системы вентиляции. Важно следовать обновленной версии.
4 Стандарты для жилых зданий.
5 Стандарты для санитарно-технического оборудования.

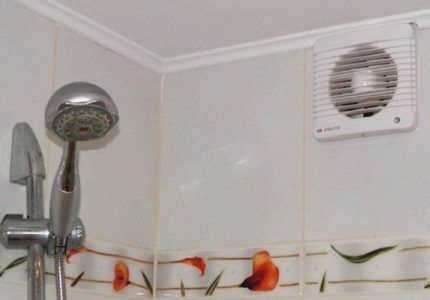

При наличии герметичных окон можно сделать дополнительные воздухозаборники, которые размещаются в окне под подоконником. ниже подоконника.. Предпочтительно, если приточное отверстие под подоконником оборудовано вытяжным вентилятором. Такие вентиляторы должны быть оснащены датчиками влажности, которые позволят вентилятору включаться автоматически, если в помещении слишком влажно.
