Когда вы покупаете мебель, вы наверняка обращаете внимание на то, как она закреплена. В одних случаях производители используют гвозди, в других – саморезы. Но, пожалуй, самым надежным способом крепления является эксцентриковая мебельная скоба. О том, что это такое, в каких случаях используется данный вид крепежа, мы поговорим в этой статье.
Эксцентриковый крепеж: инструкция по применению, варианты использования, перечень необходимых инструментов
Эксцентриковый крепеж – это один из нескольких видов крепежа, который используется при сборке корпусной мебели. Основным преимуществом эксцентрикового соединителя является его скрытая установка, то есть на лицевой поверхности мебели не используются крепежные элементы. Эксцентриковый соединитель используется для соединения деталей под углом 90 градусов.
Рис.1. Эксцентриковый кронштейн используется для соединения элементов мебели под углом 90 градусов. Для соединения двух частей необходимо использовать два эксцентриковых зажима. Основное преимущество эксцентрикового зажима – скрытая установка. По этой причине его часто используют там, где необходимо скрыть крепеж, например, на мебельных фасадах.
Установка быстросъемного крепежа
Давайте рассмотрим использование эксцентрикового быстроразъемного соединения на примере столешницы и шкафа. Примером использования эксцентрикового быстроразъемного соединения может служить столешница или любая ситуация, когда необходимо незаметно соединить два компонента.

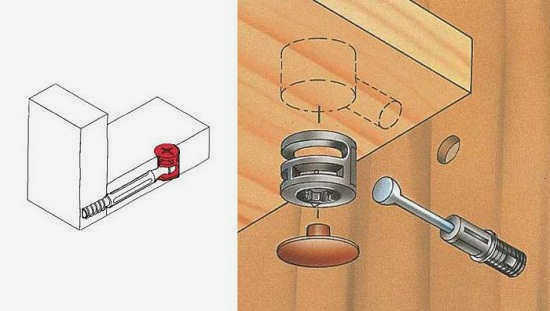

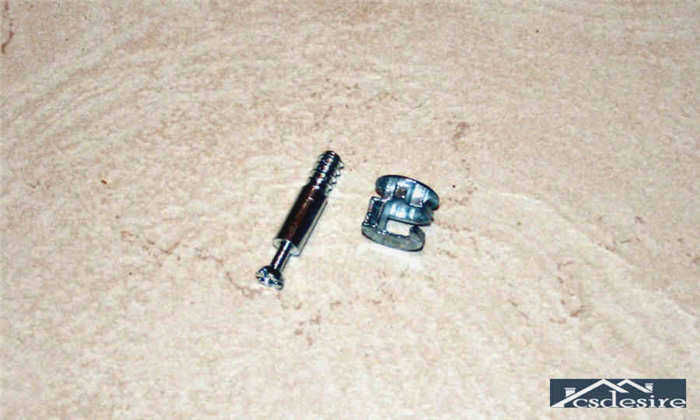

Эксцентриковое быстроразъемное соединение состоит из двух частей: стержня и эксцентрика. Стержень устанавливается в одной части, а эксцентрик – в другой.

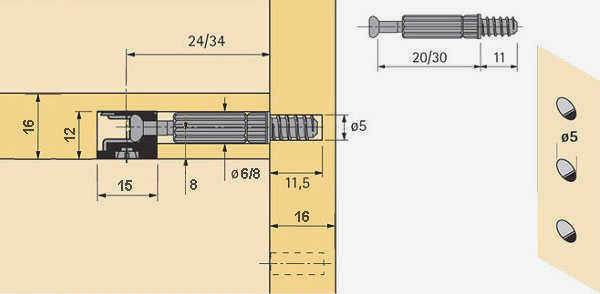

Рис.2. Для установки эксцентрикового соединения необходимо просверлить несколько отверстий. Одна деталь была разработана с глухим отверстием глубиной 15 мм для эксцентрикового элемента (расстояние между центром отверстия и поверхностью элемента равно длине стержня) и отверстием глубиной 8 мм для стержня (расстояние между центром отверстия и поверхностью элемента равно 8 мм). Во второй части было сделано глухое отверстие диаметром 5 мм и глубиной 12 мм для вставки стержня.
Сборка эксцентриковой скобы начинается с разметки. Перед разметкой детали необходимо знать монтажный размер. В приведенном ниже примере монтажный размер составляет 26 мм. Размер можно узнать на упаковке или при покупке детали, или измерив шток. От головки до начала резьбы.
Разметка отверстий под эксцентриковую скобу

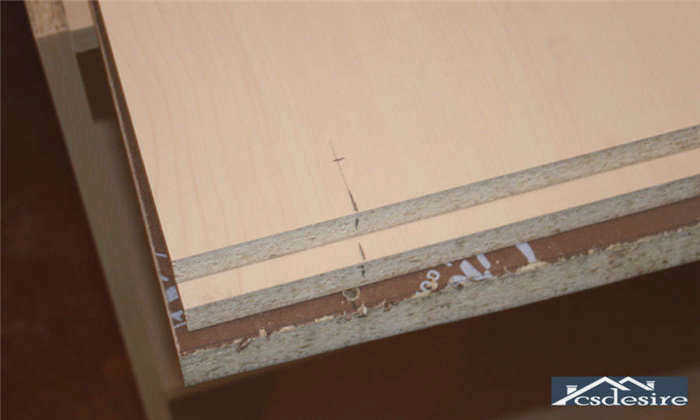

Разметку можно легко выполнить следующим образом. Соединяемые детали кладутся одна на другую и отмечается линия расположения быстроразъемного соединения.
Типы быстроразъемных соединений

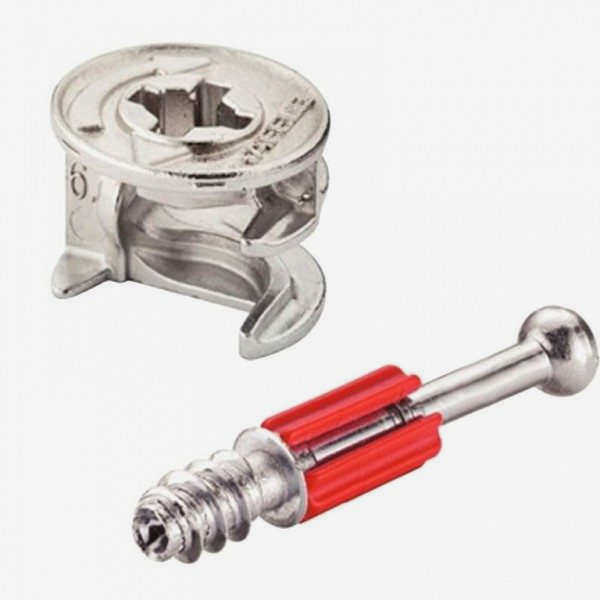

Минификс состоит из двух основных компонентов:
- Штифт, который служит в качестве болта эксцентриковой муфты.

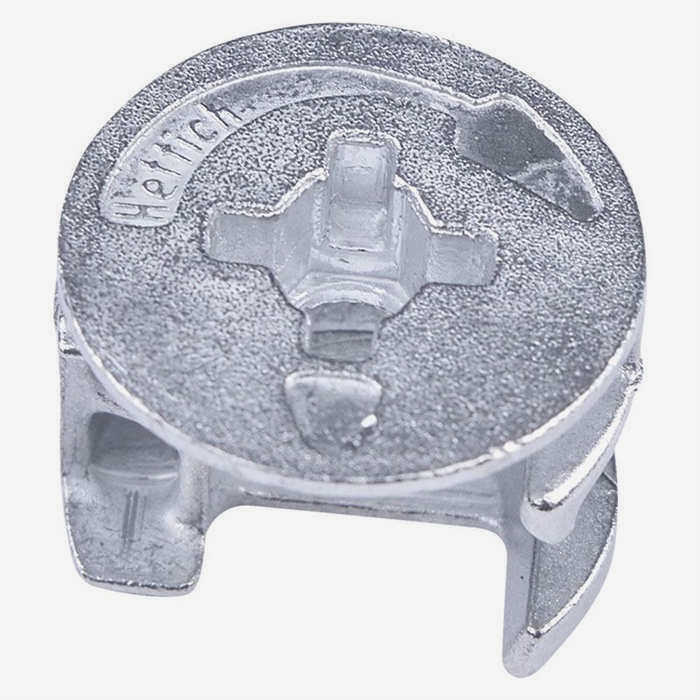

- Эксцентрик – это цилиндрическая поверхность, расположенная на валу так, что их оси параллельны, но не совпадают. Назначение эксцентрика – преобразование вращательного движения в поступательное.
Дополнительные элементы мебели minifix, которые могут входить в комплект:
- колпачок, выполняет декоративную функцию;
- втулка (штырь или заглушка) из пластика или металла, выполняющая функцию гайки (производители постепенно отказываются от выпуска соединителей такой конструкции).
Стандартные типы эксцентриковых кронштейнов могут отличаться размерами эксцентрикового элемента и стержня. Наиболее распространенные эксцентрики имеют диаметр 15 мм, но могут быть и 12 мм, и 25 мм, и глубиной 12,5 мм.
Стандартные диаметры корпуса винта – 6 мм и 8 мм. Они выпускаются длиной
- 10 мм – в основном используются для крепления полок;
- 26 и 34 мм – используются для крепления ответственных деталей в мебели.
Помимо стандартного крепежа, существуют менее распространенные типы:
- угловой – представляет собой два болта, соединенных шарнирно, и два эксцентрика, используется для соединения деталей под углами, отличными от 90 градусов, но используется нечасто, так как все углы в мебели в основном прямые;
- двусторонний: 2 эксцентрика и двусторонний соединительный болт, длиной до 84 мм, крепятся для фиксации, например, соседних полок, расположенных по обе стороны стены.
В зависимости от материала крепежных элементов, струбцина бывает
- пластиковые – используются для соединения небольших конструкций, не испытывающих большой нагрузки;
- металлические – используются для соединения крупногабаритных конструкций, например, кухонной мебели, и могут быть усилены корпусом, в котором размещается розетка.
Область применения
Минификсы используются в тех случаях, когда крепежные элементы необходимо скрыть, например, на мебельных фасадах. Из-за способа сверления пазов для шурупов и эксцентриков этот метод используется в основном в сборных мебельных конструкциях. Однако знание основных принципов, наличие специализированного оборудования и немного сноровки позволят начинающему домашнему мастеру освоить этот вид крепежа.
Основное назначение эксцентрикового крепежа – соединение деталей под прямым углом. Такое соединение может быть
- Г-образным;
- Т-образным.
Его используют для соединения мебельных деталей столов, тумб, комодов. Таким же образом соединяют детали при сборке шкафов и полок. Специалисты рекомендуют в качестве дополнения использовать деревянные штифты, которые будут направлять соединяемые детали, а эксцентрик будет стягивать их.
Механизм соединения деталей мебели с помощью minifix без втулок следующий:

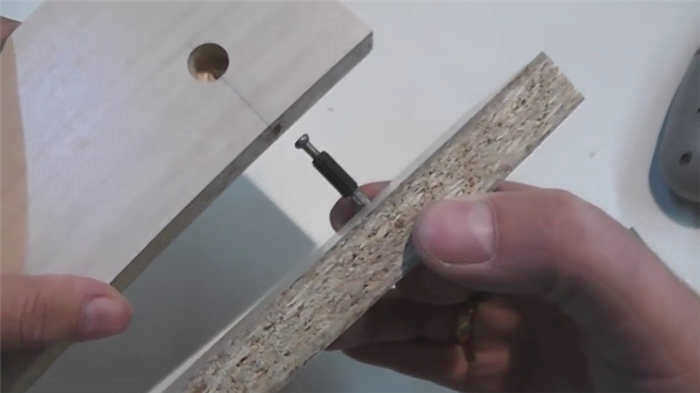

- В отверстие диаметром 5 мм на поверхности одного из соединяемых элементов вкручивается шуруп.
- Второй элемент устанавливается на винт с отверстием диаметром 8 мм на торце.
- Вставьте эксцентрик (диаметр 15 мм) в паз на втором элементе.
- С помощью отвертки поверните эксцентрик по часовой стрелке на 180 градусов. Вы можете использовать обычную отвертку, плоскую или крестовую отвертку или шестигранный ключ.
Принцип крепления детали с помощью соединительной муфты аналогичен. Разница в том, что отверстие под основание винта сверлится сверлом 10 мм, пластиковая втулка крепится к нему клеем ПВА и в нее вкручивается винт. Остальные действия такие же, как и при использовании minifix без гильзы.
Что представляет собой этот тип крепежа
Минификс – это крепление, которое состоит из нескольких компонентов:
- эксцентрик
- стойка или планка;
- втулка;
- штифт;
- втулка из пластика или металла;
- колпачок;
Детали продаются в различных конфигурациях и могут отличаться длиной, диаметром, типом втулки и способом крепления, который может быть винтом или саморезом.
Преимущества и недостатки
Как и любое крепление, быстросъемное имеет свои преимущества и недостатки. Пример можно увидеть в таблице.
Таблица 1 Преимущества и недостатки быстроразъемного соединения
| 1. мебель можно собирать и разбирать быстро и без усилий. 2. возможна многократная сборка и разборка. 3. самый надежный и долговечный вариант крепления. 4. не портит внешний вид изделия. 5. можно использовать для крепления изделий под разными углами. |
1. высокая цена крепежа. Увеличивает стоимость изделия в целом. 2. сложная технология крепления. 3. необходимость идеально точных расчетов для определения точек крепления. |
Назначение для эксцентриковой планки 15 мм.

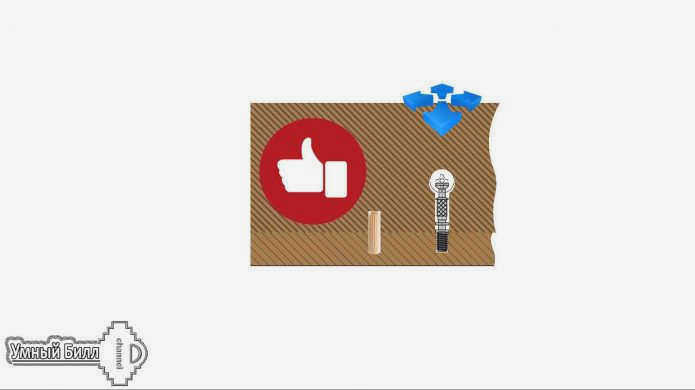

Сразу отметим, что соединение на прямом соединителе с эксцентриком 15 мм лучше выполнять в сочетании с дополнительными дюбелями.
Такое соединение, четко фиксируя детали с помощью дюбелей, не позволит деталям двигаться. Поскольку дюбель дает некоторый люфт, мебельная конструкция не будет иметь правильной геометрии и жесткости.
Как правило, одним талрепом, одним дюбелем я размечаю отверстия для сверления в сопрягаемых деталях, разметку всегда делаю от передней кромки каждой детали.

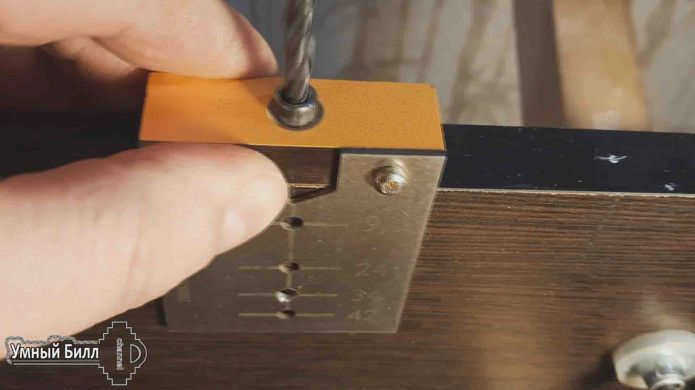

Для удобства и точности сборки деталей в домашних условиях я использую простую направляющую из 16 мм ДСП.
Такая направляющая позволяет сделать достаточно точную разметку и отверстия под углом 90 градусов на конце.

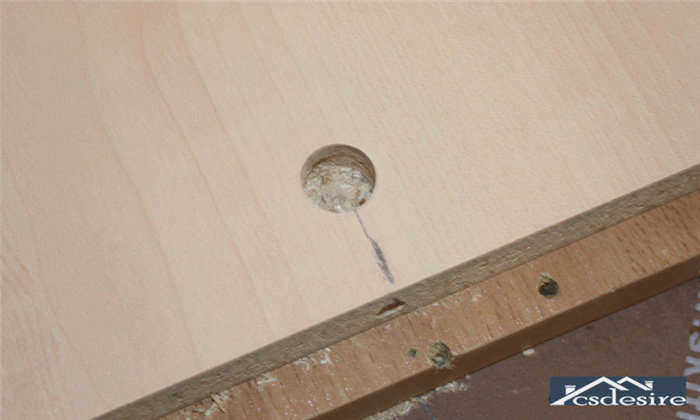

Отметьте отверстие для штифта на торцевой пластине и центр глухого отверстия для эксцентрика на боковой стороне той же пластины.
Торцевое отверстие должно располагаться точно посередине панели, на расстоянии 34 мм от края, отмечая центр отверстия эксцентрика.

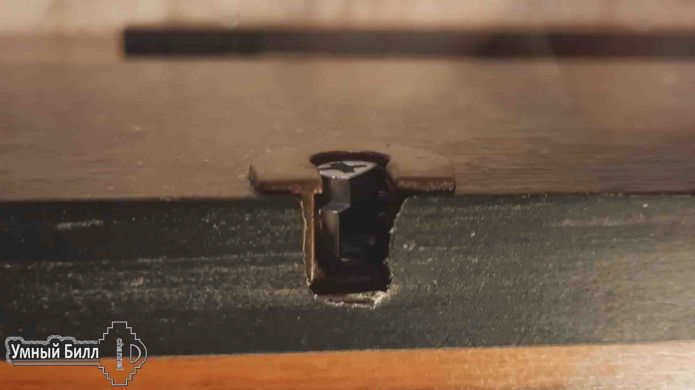

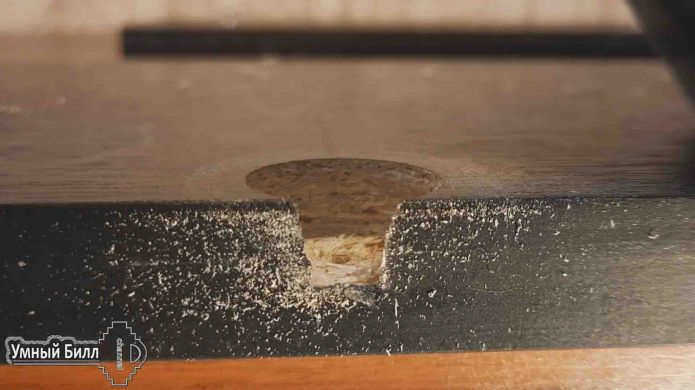

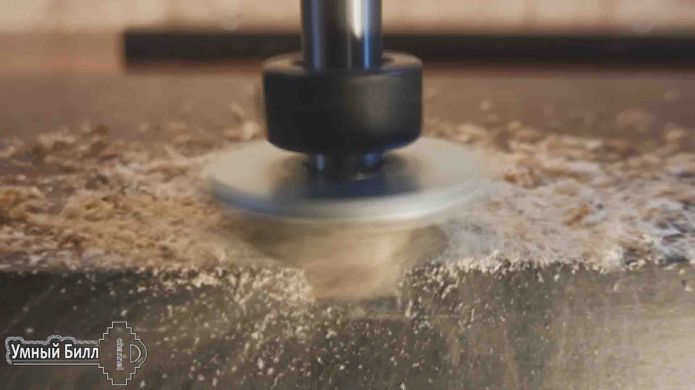

Сверлом Форстнера 15 мм на глубину, равную высоте эксцентрика, просверлите глухое отверстие для эксцентрика, стараясь не просверлить панель насквозь.
Разметка и соединение деталей с помощью кронштейнов для полок с короткими дюбелями.
Теперь размечаем отверстие для короткой шпильки и самореза.

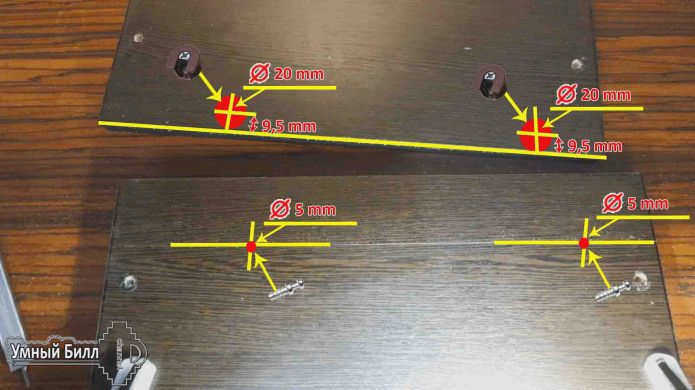

Затем отмечаем центр отверстия для эксцентрика на сопрягаемой детали на расстоянии 9,5 мм от края.
Затем сверлим глухое отверстие под штифт сверлом 5 мм и глухое отверстие под эксцентриковый элемент сверлом Форстнера 20 мм на сопрягаемой детали.
Вкрутите штифт и установите эксцентриковый элемент в корпус на сопрягаемой детали.

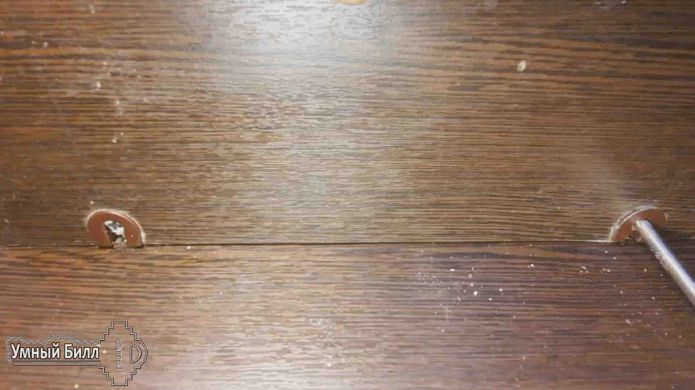

Соедините детали, а затем поверните эксцентриковый элемент, чтобы зафиксировать его на месте.
