Разница между балкой и ригелем - строительство и ремонт

Мы производим и поставляем ригельные блоки всех типов и размеров для унифицированных путепроводов на автомобильных и железных дорогах. Ригели изготавливаются в строгом соответствии с предписывающей документацией и рабочими чертежами серии 3.503.1-95 Выпуск 2-2.

Содержание

Разница между балкой и ригелем. Чем отличается ригель от обычной строительной балки?

Очень часто, объясняя, что такое ригель, некоторые строители используют термин "балка". С одной стороны, его действительно можно назвать горизонтальной балочной конструкцией, но это будет не совсем правильно, потому что:

Железобетонный ригель имеет особую несущую функцию. Он принимает нагрузку со всех сторон и фактически является основным несущим элементом каркаса конструкции. Этот элемент характеризуется довольно узкой функциональностью и значительным диапазоном применения. Ригель жестко соединен со стойками (установленными вертикально) основной несущей конструкции. Этот элемент укладывается только горизонтально.
Балка может быть установлена как горизонтально, так и по диагонали. Однако это не единственное различие между этими строительными элементами. Кроме того, ригель является самостоятельной частью конструкции и действует в основном на изгиб.

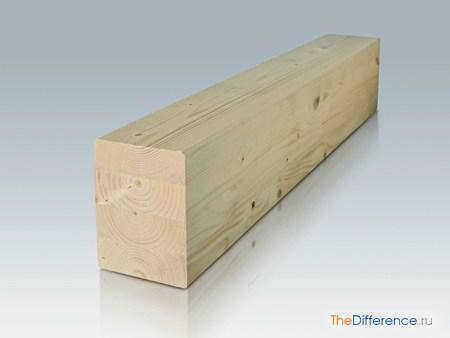

Ригель никогда не может быть заменен балкой. Дело в том, что ригели очень тяжелые, жесткие и прочные. Балка же, напротив, имеет меньший вес и обычно изготавливается из дерева или полых металлических конструкций. Она используется для поддержки определенных этажей (например, чердачных).

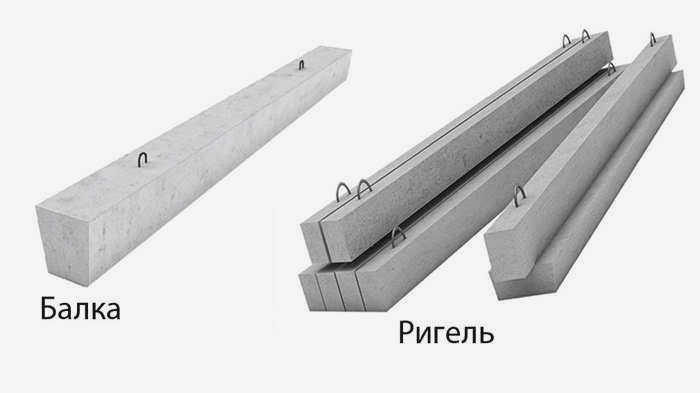

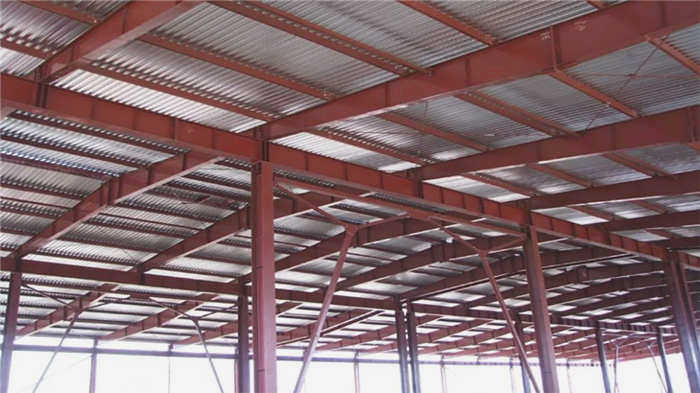

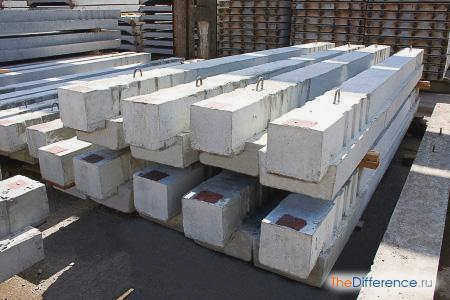

Даже глядя на фотографии, очевидно, что эти два изделия имеют разные функции.

Поэтому разница между балками и ригелями очевидна: балка – это широкий термин, который включает в себя опоры различных типов. С другой стороны, ригель имеет более специфическую функцию и изготавливается по специальной технологии из более прочных материалов.

Расчет деревянной балки с двойной Т-образной пластиной для пролета 6 метров. Онлайн расчет деревянных балок, расчет несущей способности и прогиба деревянных балок

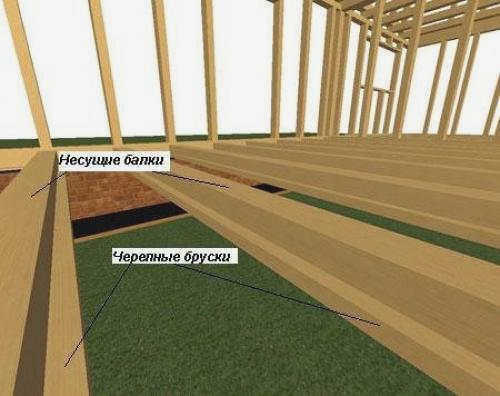

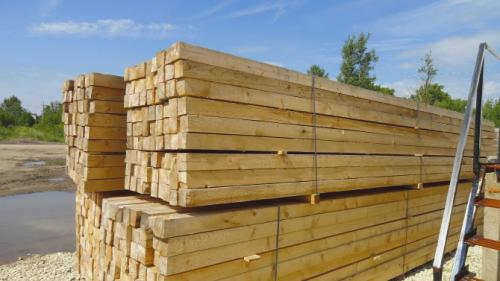

При проектировании дома или другого здания требуется расчет несущей способности балок перекрытия. Подавляющее большинство самонесущих деревянных балок в индивидуальных зданиях выполнены в виде брусьев, досок или бревен различной длины и сечения. Приведенный ниже онлайн-калькулятор расчета деревянных балок поможет вам быстро подобрать оптимальное сечение и расстояние между деревянными балками в зависимости от пролета и ожидаемых нагрузок. Мы полностью переписали программу в 2021 году, и теперь она корректно работает с любого компьютера, современных планшетов, телефонов и смартфонов. Удачи и поделитесь ссылкой с друзьями.

Калькулятор для расчета сопротивления однопролетных деревянных балок распределенным и сосредоточенным нагрузкам. Расчет по СП 64.13330.2011, нов. СП 64.13330.2017.

Выберите необходимый тип балки и материал из выпадающего списка. Также выберите максимально допустимый прогиб балки в зависимости от типа перекрытия из выпадающего списка в правом поле. Введите остальные данные (размер сечения и длину пролета) в соответствующие ячейки в левом поле.

Все результаты вычисляются автоматически после внесения изменений в поля ввода и выпадающие списки.

Результаты можно распечатать, нажав кнопку "Печать".

Расчет деревянных однопролетных балок на распределенную и сосредоточенную нагрузку

Материал и тип балки

Длина пролета L, мм

Высота балки H,мм

Ширина балки B,мм

Диаметр бревна D,мм

Рассчитано по данным karkasdom.info

Момент инерции сечения, см 4 4219

Собственный вес балки, кг 45

Распределенная нагрузка (перекрытие)

Натяжение поверхности пола, кг/м2

Что такое ригель?

Ригель – это длинная прямоугольная балочная конструкция, которая служит для крепления вертикальных элементов конструкции – колонн и столбов. Как правило, ригели удерживают колонны вместе, чтобы они не разрушились под воздействием больших нагрузок. Эти нагрузки могут варьироваться в зависимости от времени воздействия. Обычно различают:

постоянная: нагрузка полностью готового дома с крышей и стенами;
временные: нагрузка обитаемого дома с людьми и мебелью;
разовые: нагрузки, вызванные взрывами, землетрясениями, плохой погодой и т.д.

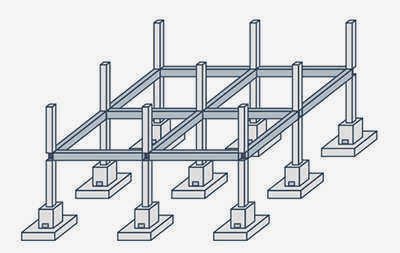

Схема крепления ригелей

Существуют различные типы ригелей и ригели, изготовленные из различных материалов. Они изготавливаются из стали, дерева или железобетона. Сталь, конечно, самая прочная, так как дерево и железобетон имеют пониженную морозостойкость, могут впитывать влагу и размягчаться. По этой причине в железобетон добавляют специальные составы, чтобы уменьшить воздействие на материал.

Ригель и балка

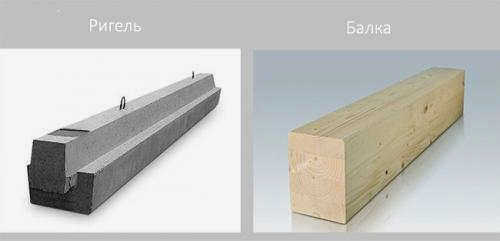

По форме ригель напоминает балку, поэтому их часто путают друг с другом. Балки изготавливаются из одинаковых материалов, также располагаются горизонтально, и их легко спутать. Однако есть несколько моментов, которые следует запомнить раз и навсегда о разнице между ригелем и балкой.

С функциональной точки зрения ригель придает жесткость каркасу колонн, в то время как балка скорее поддерживает конструкцию, принимая на себя вес дверей, окон и т.д.
Балка может располагаться под углом, в то время как ригель может располагаться только горизонтально.
Ригель является узкоспециализированным и конструктивно более прочным и жестким, поскольку на него опирается основная опора конструкции.
Транец имеет гораздо большую массу, чем балка, но может быть гораздо короче по длине.

Разница между транцем и балкой

Эти детали помогут вам решить, что перед вами – балка или транец.

Резюме TheDifference.com

Ригель – это балка, выполняющая несущую функцию.
Он устанавливается только в горизонтальном положении.
Балка действует в основном на изгиб.
Назначение балки – перекрытие строительных конструкций.
Балка является самостоятельным строительным и конструктивным элементом.
Ригель является частью несущей рамы, которая тесно связана со стойками.
Область применения ригеля шире.
Его изготавливают из дерева, металла и железобетона.
Балки могут быть изготовлены из дерева или металла.
Ригель является ядром любой конструкции.
Балка является основой для каркаса.

Разница между ригелем и креплением. Стойки, ригели, блоки стоек, пристройки

Домашняя страница
Продукция
Продукция для автомобильных и железнодорожных мостов и путепроводов
Элементы автомобильных и железнодорожных мостов и путепроводов
Колонны, ригели, ригельные блоки, уширители

Поперечные балки для железнодорожных и автодорожных путепроводов. Серия 3.503.1-95 Выпуск 2-1

Мы производим и поставляем ригельные блоки всех типов и размеров для унифицированных автодорожных и железнодорожных виадуков. Ригели изготавливаются в строгом соответствии с нормативной документацией и рабочими чертежами серии 3.503.1-95 выпуск 2-1.

Дополнительная информация Опоры, стены и опорные блоки для автодорожных мостов. Серия 3.503.1-90 издание 1

Мы производим все железобетонные элементы для опорных конструкций автодорожных мостов (опорные блоки, ригельные блоки, опоры и т.д.) серии 3.503.1-90 издание 1, для специализированных мостовых сооружений, несущих нагрузки от проезда тяжелых автомобилей (БелАЗ 548).

Более подробная информация о стропильных и балочных блоках для опор автодорожных мостов в арктических условиях. Серия 3.503.1-100 издание 3

Мы можем изготовить все стандартные размеры опор, ригельных блоков и других железобетонных изделий для опор автодорожных мостов, используемых в обычных и северных условиях Серия 3.503.1-100 издание 3.

Разница между ригелем и фермой. Сравнение между стропилом и фермой

В чем разница между ригелем и фермой? При проектировании строительных конструкций важно использовать правильные термины, так как от этого зависит понимание всеми процесса строительства. Ригель может называться балкой, но важно учитывать, что в этом случае ригель становится несущим элементом, который устанавливается горизонтально.

Говоря строительным языком, ригель – это несущая балка, которая является основой будущего каркаса. Но каркас строится с помощью балок. В большинстве случаев их можно сгибать, что означает, например, что они используются для строительства чердачных помещений. Балка также может использоваться в качестве перекрытия между двумя этажами. Ригель является ядром строительной конструкции, в то время как балка используется для каркаса.

Сфера использования ригеля шире, так как он является ядром здания. Балки же используются при строительстве зданий и сооружений только в качестве перекрытий или покрытий. Эта особенность также связана с тем, что балки могут быть изготовлены только из дерева и металла, но ригель может быть изготовлен и из железобетона, что значительно расширяет сферу его применения.

Исходя из процесса строительства и соответствующей терминологии, следует отметить, что балка – это самостоятельный конструктивный элемент, который тщательно рассчитывается при проектировании. Ригель – это часть рамы, которая жестко связана с колоннами, поэтому его нельзя рассчитать в процессе проектирования. В этом отношении понятие балки шире, тогда как назначение ригеля четко определено и не может быть изменено в зависимости от условий. Этимологически балка – это более широкое понятие, в то время как ригель – это та же балка, но с узкоспециализированной функцией.
