- Подключите антенный кабель к входу IN разветвителя.
- Подключите два выхода с F-разъемами на телевизионных кабелях к выходным отверстиям сплиттера (OUT), как показано на рисунке ниже.
- Вставьте штекеры в оставшиеся F-разъемы на телевизионных кабелях.
- Подключите телевизионные кабели к телевизорам. Если у вас есть тюнер, вы можете подключить кабель к нему, а затем еще один кабель от разъема HDMI к телевизору (как показано на рисунке ниже).
Топ-10 лучших антенных разветвителей для 2 телевизоров
Если у вас дома более одного телевизора, вам понадобится разветвитель антенны. Такое устройство представляет собой небольшой корпус с парой разъемов, предназначенных для одновременной передачи сигнала с вашей антенны на несколько устройств. Существуют различные варианты разветвителей телевизионного сигнала, и выбор одного из них требует определенных знаний.
Если вы выберете неправильный продукт, вы можете остаться без любимых телеканалов. Перед покупкой антенного разветвителя рассчитайте мощность входящего сигнала, чтобы не ухудшить качество изображения. Также следует обратить внимание на количество портов на разветвителе. Как правило, устройство может иметь от 2 до 16 выходов. Диапазон рабочих частот для распределения сигнала обязательно указывается на корпусе устройства.
Топ-5 лучших антенных разветвителей для 2 телевизоров
Современный рынок насыщен различными устройствами, которые могут распределять сигнал на нужное количество выходов. Здесь представлены самые популярные антенные разветвители для нескольких телевизоров.

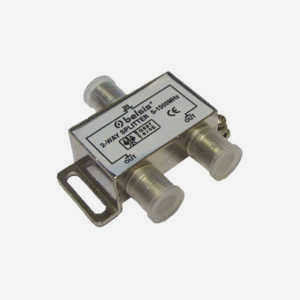

Этот разветвитель используется в кабельных системах, а также в многокомнатных домах и квартирах, где к одной антенне необходимо подключить несколько телевизионных устройств. Антенный разветвитель этой модели имеет один вход для стандартного разъема F-типа и несколько выходов. Входной сигнал делится на равные части и подается на выход.
Преимущества:
- Работает с аналоговым и цифровым телевидением;
- не теряет сигнал;
- имеет хорошую резьбу;
- прост в подключении и использовании
- не нагревается
- имеет разумную цену.
Недостатки:
- Не очень удобная конструкция.
Что это.
Разветвитель телевизионного кабеля позволяет распределять сигнал на несколько телевизоров одновременно. Обычно он встраивается в кабель между телевизионным кабелем и тюнером.

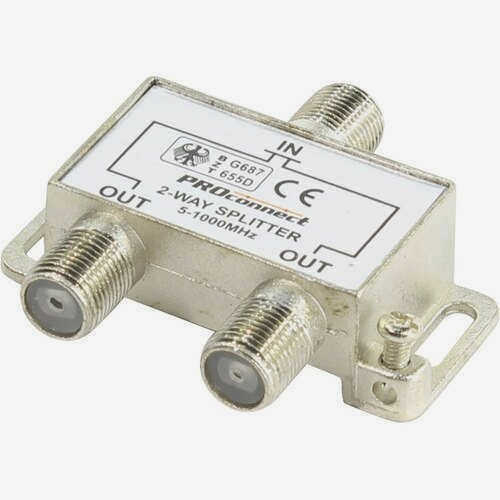

Визуально он выглядит как компактная коробочка из силумина, латуни или другого легкого металла. Она имеет F-разъемы и так называемые выступы, которые удерживают ее на месте.
С одной стороны находится разъем для входного кабеля, а с другой – пара или несколько разъемов для подключения телевизионного оборудования. Корпус разветвителя герметичен и полностью закрыт. На верхней панели обычно имеется наклейка с названием модели и ее основными техническими характеристиками.
- Полоса пропускания. Отражает диапазон частот, передаваемых сплиттером. Как правило, для эфирного телевидения стандартный диапазон частот составляет от 5 до 1000 МГц, для спутникового телевидения – 5-2500 МГц. Спутниковые сплиттеры часто используются для передачи как аналоговых, так и цифровых программ.
- Количество выходов. Стандартный антенный разветвитель может содержать до 8 выходов. Оборудование следует выбирать исходя из количества телевизионных ретрансляторов, которые планируется подключить в доме. Если в ближайшем будущем предполагается расширение телевизионной сети, можно подключить устройство с несколько большим количеством выходов – это не ослабит качество сигнала.
- Уровень затухания. Один из важнейших параметров, определяющих степень снижения мощности сигнала, проходящего через сплиттер. Взаимосвязь проста – чем ниже этот параметр, тем меньше будет потерян сигнал.
- Наличие усилителя высокой частоты. Такой разветвитель называется "активным" и предназначен не только для сохранения мощности входящего сигнала, но и для ее увеличения в несколько раз. Такие модели стоят дорого и могут распределять сигнал только на 2 телевизора. Если такого количества выходов вам недостаточно, лучше выбрать сплиттер с несколькими резисторами, подключенными друг за другом.
Как это работает?
Если вы думаете, что можно соединить пару кабелей вместе и получить еще один источник сигнала, вы сильно ошибаетесь.. В результате вы получите изображение очень низкого качества: оно потеряет контрастность, будет иметь много шлейфов и других шумов. По этой причине Очень важно использовать антенный разветвитель, известный в народе как "краб".
Если источник сигнала хороший, что обычно можно определить визуально, или если раньше в квартире был только один телевизор, можно использовать "краб" на основе нескольких резисторов. Такой разветвитель называется пассивным. Хотя он обеспечивает качественную передачу сигнала, но вносит некоторое затухание, сила которого прямо пропорциональна общему количеству выходов.
Этот вариант разветвителя хорошо работает в мегаполисах или вблизи них, где мощность передачи телевизионного сигнала достаточно высока.
В случае большого количества приемников предпочтение следует отдать следующим вариантам Активным антенным усилителям. Принцип работы такого устройства основан на разделении входящего сигнала и параллельном значительном увеличении его мощности.
Компоненты, необходимые для работы
Для передачи сигнала между двумя телевизорами вам понадобится сплиттер:
Сплиттер для двух выходов. Эта деталь используется для разделения сигнала на потоки. Он имеет один вход для антенны и два выхода для телевизоров. Если у вас есть сплиттер с тремя или более выходами, которые вы не собираетесь использовать, следует заблокировать свободные выходы с помощью балластных резисторов 75 Ом (можно приобрести в специализированных магазинах аппаратуры).- 5F-разъемы. Один разъем необходим для подключения антенного кабеля к сплиттеру и 2 разъема для каждого телевизионного кабеля.

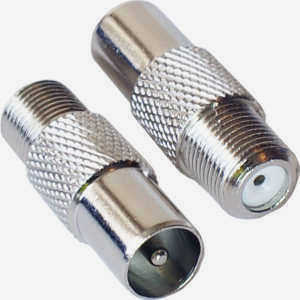

- 2 разъема. Эти переходники предназначены для подключения ТВ-кабелей непосредственно к телевизору.
- 2 телевизионных кабеля. Длина кабелей зависит от расстояния сплиттера от телевизоров, которое, в свою очередь, зависит от расстояния антенны от сплиттера. Рекомендуется заранее измерить эти расстояния и приобрести дополнительный кабель.
Подключение антенны без усилителя к двум телевизорам
Шаг 1: Установка F-разъемов
Чтобы установить F-разъемы, выполните следующие действия:

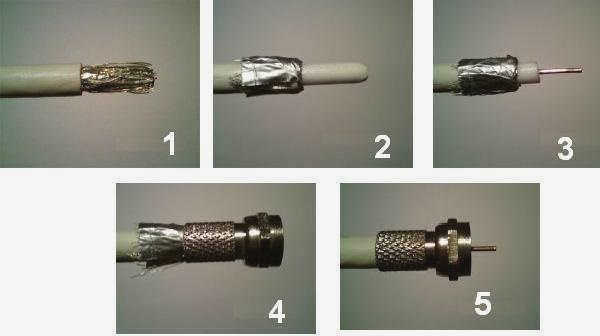

- Снимите верхнюю изоляцию. Снимите верхнюю изоляцию круговым движением ножа (15 мм от края кабеля). Очень важно оставить жилы неповрежденными.
- Удаление нижней изоляции. Сначала размотайте оплетку на кабеле, освобождая нижнюю изоляцию. Затем такими же мягкими круговыми движениями снимите нижнюю изоляцию, освобождая медный проводник.
- Вставьте F-коннектор. Затем вкрутите разъем в оплетку так, чтобы медный проводник находился на 2-3 мм выше края гайки. Это должно выглядеть так, как показано на рисунке ниже.
- Возьмитесь пальцами за разъем и проверьте качество соединения (ничего не должно болтаться).
Шаг 2: Подключите кабель к разветвителю и телевизору.
Подключите кабель следующим образом:
- Подключите антенный кабель к входу сплиттера (IN).

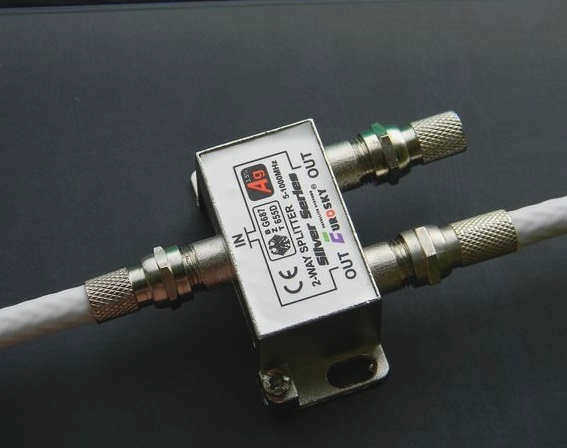

- Подключите два гнезда F-коннектора на кабеле телевизора к гнездам OUT на сплиттере, как показано на следующем рисунке.
- Вкрутите штекеры адаптера в оставшиеся F-разъемы телевизионного кабеля.

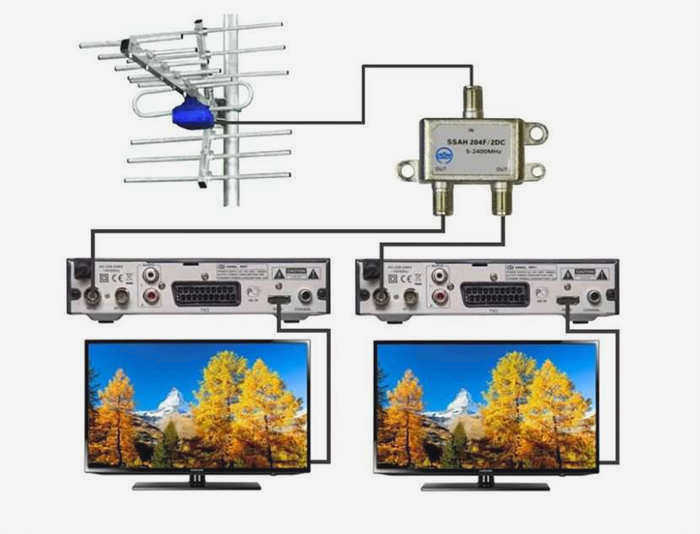

- Подключите телевизионные кабели к телевизорам. Если у вас есть тюнер, вы можете подключить кабель к нему, а затем еще один кабель от разъема HDMI к телевизору (как показано на изображении ниже).
Как выбрать разветвитель
Ассортимент разветвителей для телевизоров разнообразен. Устройства различаются по частоте работы, типу разъема, поддержке интернета и другим важным характеристикам, на которые следует обратить внимание при выборе. При выборе разветвителя следует ориентироваться на такие критерии, как частота каналов, количество телевизоров, сечение кабеля. Обычно технические характеристики указаны на этикетке в верхней части устройства.
Назначение
Основная функция сплиттера – распределение телевизионного сигнала между несколькими приемниками без потери качества. Телевидение в доме может быть организовано по-разному – от антенны, кабеля или спутника. Это влияет на выбор частоты. Сплиттеры также можно использовать для распространения через Интернет.
Частотные характеристики канала
Частота является основным критерием при выборе сплиттера. Телевизионный сигнал с антенны или кабеля обеспечивает эфирный сигнал с частотой 5-1000 МГц. Если у вас дома есть спутниковое телевидение, вам понадобится устройство с полосой пропускания от 5 до 2500 МГц.
Частоту можно проверить в меню ТВ. Исходя из этих значений, определите самую высокую частоту и выберите сплиттер так, чтобы он имел более высокий предел.
Количество телевизоров
Классический антенный сплиттер способен распределить телевизионный сигнал на восемь приемников. Популярностью пользуются устройства с 2, 3, 4, 6, 8 контактами. Оборудование следует выбирать заранее, в зависимости от того, сколько телевизоров используется в доме. Если вы планируете приобрести еще один телевизор, можно выбрать устройство с большим количеством выходов – это не окажет негативного влияния на качество передаваемого изображения. Однако в этом случае рекомендуется "заглушить" неиспользуемые выходы резистором, который будет поглощать избыточное напряжение. Лучше выбрать резистор с сопротивлением до 75 Ом.
Сечение кабеля
От этого зависит способ монтажа. Вам необходимо знать диаметр кабеля, чтобы правильно выбрать разветвитель. Выбрав устройство, необходимо определиться со способом установки. Их существует несколько:
Какой сплиттер лучше
Распределение телевизионного сигнала, когда в доме несколько телевизоров, невозможно без сплиттера. Это специальное небольшое устройство, которое распределяет сигнал с телевизионного кабеля на несколько без потери качества. Сплиттер подходит для эфирного телевидения, кабельного телевидения, цифрового телевидения, спутникового телевидения, а также для распределения интернета. Чтобы обеспечить стабильную передачу видео без потери качества и на нужной частоте, особое внимание следует уделить выбору антенного разветвителя. Ассортимент устройств широк, поэтому мы проанализировали текущие предложения, чтобы составить нашу оценку лучших разветвителей. В список входят:

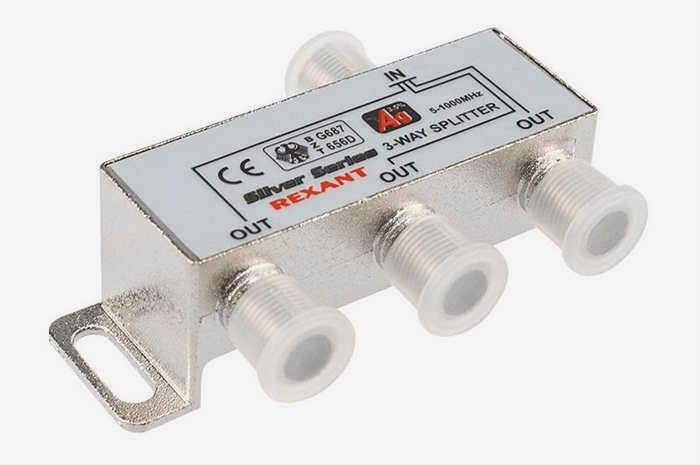

- Бюджетный, простой в использовании вариант Belsis BL1042 для трех приемников кабельного или спутникового сигнала, а также интернета;
- Для раздачи интернета лучшим выбором является Vention RJ45 F / 2xRJ45 F 8p8c, который передает стабильный сигнал без потери скорости.
Каждый номинант получил положительные отзывы реальных пользователей, а также рекомендации экспертов.
