Как сделать трубопровод в туалете и ванной комнате своими руками: схемы монтажа
Большинство домашних мастеров приходят к выводу, что лучше попытаться самостоятельно выполнить сантехнические работы в доме или квартире, чем вызывать бригаду сантехников, услуги которых стоят очень дорого. Одна из таких задач, которую приходится решать домашним мастерам, – разводка труб в ванной комнате и туалете. Это вполне возможно сделать самостоятельно, тем более что для этого существует множество различных фитингов. Преимущество самостоятельной разводки труб заключается в том, что вы можете спланировать ее по своему усмотрению.
Многие новички берут гаечный ключ и трубу и приступают к работе. Такой подход к работе, даже для себя, не годится. Работу следует начинать с создания плана или схемы электропроводки, с помощью которой определяется количество необходимого материала, расход воды и затраты на покупку.
Первым шагом в составлении схемы электропроводки является выбор оборудования, которое будет установлено в ванной комнате. Если в квартире или доме ванная комната и туалет раздельные, то трубопровод проводится отдельно для каждого помещения. В общей ванной комнате все гораздо проще, так как требуется только одна схема. После того как вы решили, какие сантехнические приборы будут установлены в ванной и туалете, можно переходить к этапу выбора труб нужного размера для системы канализации.
Трубопровод включает в себя не только систему водоснабжения, но и систему слива. Эту работу следует выполнять параллельно, чтобы избежать необходимости делать ее заново.

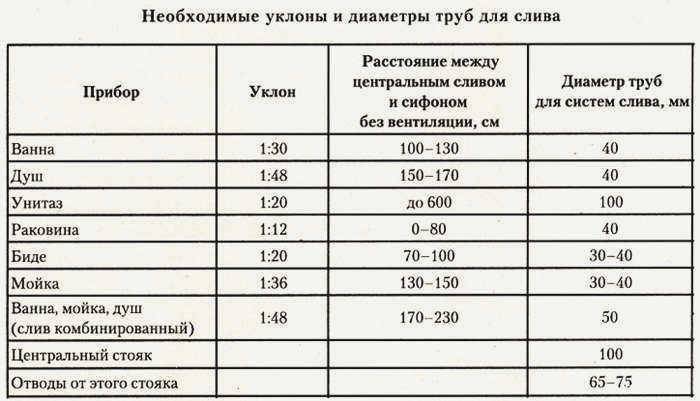

Существуют готовые таблицы, содержащие всю необходимую информацию для выбора канализационных труб.
Трассировка труб: основные типы
Существует два типа распределительных труб: последовательное соединение или тройник и коллектор. Последовательный метод соединения популярен в старых домах и квартирах. Все два варианта имеют свои преимущества и недостатки, поэтому рассмотрим их более подробно.

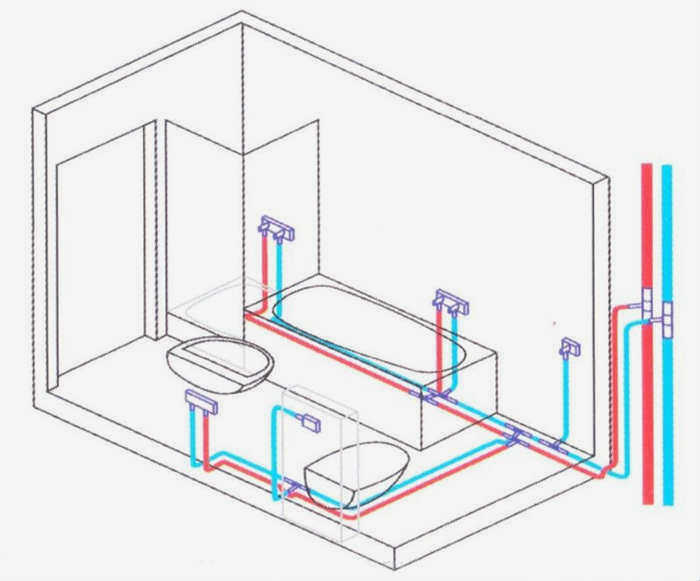

Последовательное подключение
Последовательное подключение просто и экономично. Возле каждого бытового прибора устанавливается тройник, к которому подключается следующий сантехнический прибор. Это хорошая идея, если в ванной комнате всего несколько потребителей (унитаз, ванна и умывальник).
Недостатком такой системы труб в ванной комнате является снижение давления при открытых кранах на каждом потребителе. Если в доме проживает несколько человек, это лучший вариант. Однако если дом имеет два этажа, такая схема не сможет обеспечить нормальное функционирование водоснабжения.
Если необходимо отремонтировать один потребитель в последовательной системе, придется перекрыть подачу воды от общего вентиля.
В остальном этот метод прост в установке, экономичен и не требует дополнительного оборудования.
Подключение коллектора
Если у вас большое количество приборов, можно установить систему распределения воды с помощью коллектора. Это достигается путем размещения специального устройства, называемого коллектором. Оно используется для равномерного распределения воды между каждым потребителем.
Существуют следующие преимущества установки труб в коллекторной системе:
- Отсутствие колебаний напора воды даже после того, как открыты все краны в доме.
- Можно увеличить напор воды, уменьшив ее подачу другим потребителям.
- Один потребитель может быть отключен от системы водоснабжения для проведения ремонтных работ, в то время как другие потребители будут снабжаться водой в обычном режиме.
- Надежность системы, так как каждый потребитель имеет свою отдельную систему труб.
Схемы соединений для сантехнического оборудования
Разводка труб в ванной комнате зависит от количества пользователей и от того, установлены ли ванна и унитаз отдельно или вместе. Неправильно спроектированные соединения приведут к тому, что унитаз или другие части системы не будут работать, когда работает душ.
В общей ванной комнате ванна и туалет находятся в одном помещении, и там почти нет места для чего-либо, кроме умывальника.
Очевидно, что эти точки потребления не могут использоваться одновременно. Поэтому предпочтителен более экономичный способ прокладки труб в ванной комнате – последовательный.
Если туалет и ванна находятся не в одном помещении, их придется подключать к водопроводу другим способом.
Ванная комната
Если вы устанавливаете ванну, стиральную машину, душ, полотенцесушитель и другие приборы в одном помещении, обязательно возникнут ситуации, когда их работа будет пересекаться.
Чтобы избежать проблем с потоком воды, логично установить в ванной комнате систему санитарной канализации для индивидуального подключения этих потребителей.
Туалет
Если унитаз расположен в отдельном помещении, то он подключается непосредственно к стояку холодной воды. Размещение унитаза в отдельном помещении позволяет пользоваться им одновременно с другими потребителями в ванной комнате. Время наполнения бачка невелико, поэтому на давление воды это почти не влияет.
Какой бы способ прокладки труб в туалете вы ни выбрали, стоит также подумать о том, как лучше их установить.
Как установить водопроводные трубы
Если трубы в ванной комнате находятся на виду, они могут производить неприятное впечатление и портить общий вид. Для решения этой проблемы существуют различные приемы, позволяющие скрыть водопровод.
В тех случаях, когда скрытие по каким-либо причинам невозможно, трубы прокладываются открыто.
Прежде чем выбрать тот или иной метод, следует рассказать о преимуществах и недостатках каждого из них.

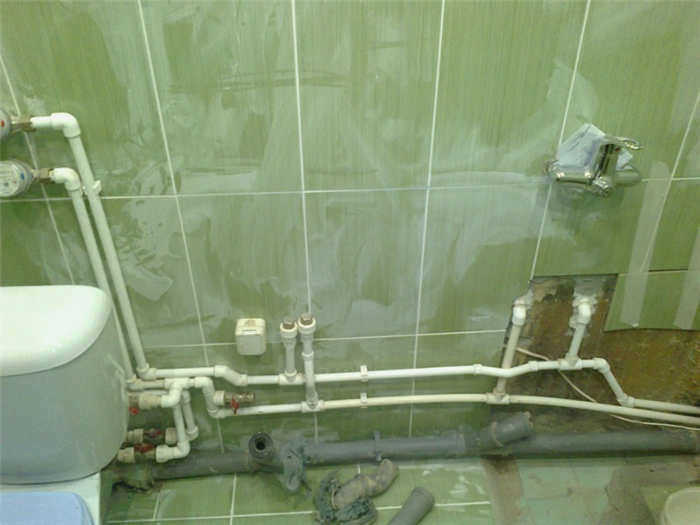

Открытая прокладка
При открытой прокладке трубы прокладывают вдоль стен или над полом, закрепляя их специальными скобами. Это не улучшит дизайн ванной комнаты, но дает ряд других преимуществ. Монтаж не требует сложных работ, а возможность осмотра сантехники поможет вовремя обнаружить и устранить протечки. Стоимость открытой сантехники невысока.
У этого метода установки есть и недостатки.
Пластиковые трубы могут повредиться. Это одна из причин, по которой их устанавливают там, где механическое воздействие на трубы сведено к минимуму. Чтобы уменьшить вероятность повреждения и улучшить конструкцию, можно использовать защитные каналы.

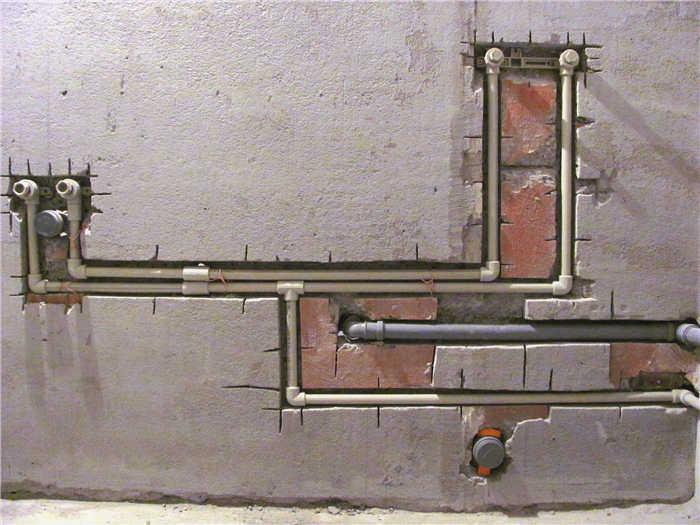

Чтобы спрятать распределительные трубы, необходимо вырезать специальные пазы. Сначала на стене ванной комнаты размечают трассу, а затем сверлят пазы, ширина и глубина которых должна быть больше диаметра канализационных или водопроводных труб, которые будут в них проложены. Главное преимущество скрытой разводки – эстетика. Скрытые трубы невозможно механически повредить. Сантехнические выходы аккуратно оформляются в виде розеток или отводов.
Особенности монтажа
Однослойные трубы PN 10 и PN 16 имеют высокий коэффициент теплового расширения: при разнице температур в 100°C каждый метр расширяется на 1,5 см. Даже с учетом того, что такая разница температур недостижима в реальности, это очень большое значение. Чтобы предотвратить повреждение трубопровода из-за такого увеличения длины, в системе предусмотрены компенсационные петли (компенсаторы).

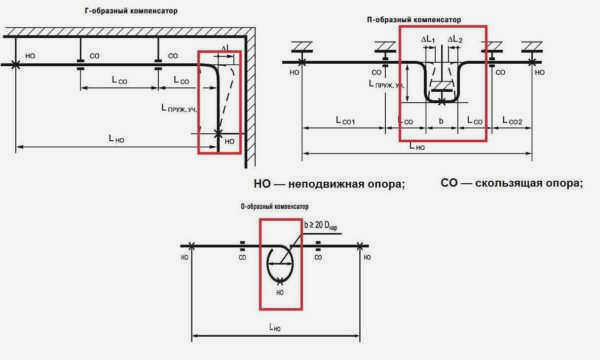

Если длина трубопровода небольшая, а холодная вода распределяется, то необходимости в компенсаторе нет – разница в длине не будет большой, но для подачи горячей воды рекомендуется сделать хотя бы Г-образный компенсатор (см. рисунок).
Принцип соединения
Полипропиленовые трубы имеют много преимуществ, но один недостаток – они не гнутся. Поэтому при монтаже полипропиленовых водопроводов для всех ответвлений и поворотов используются фитинги. Это специальные фитинги – тройники, угольники, редукции, муфты и т.д. Существуют также краны, компенсаторы, байпасы и другие элементы системы, также изготовленные из полипропилена.
Все эти компоненты соединяются с трубами с помощью пайки. Материал обеих соединяемых деталей нагревается до расплавления и затем соединяется. Полученное соединение является монолитным, поэтому надежность полипропиленовой установки очень высока. Более подробную информацию о пайке и необходимых инструментах можно найти здесь.

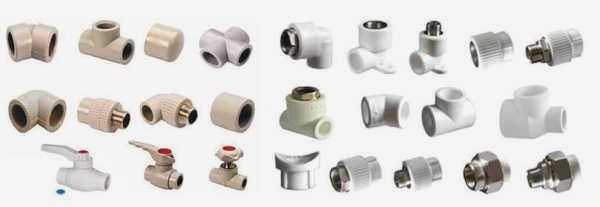

Для соединения с другими материалами (металлом), для выхода на бытовые приборы или сантехническую арматуру выпускаются специальные фитинги. Они полностью полипропиленовые с одной стороны и имеют металлическую резьбу с другой. Размер и тип резьбы следует выбирать в зависимости от типа подключаемого прибора.
Типовые схемы подключения
Существует множество решений для пропиленовых линий распределения воды. Каждое отдельное решение обычно рассматривается исходя из финансовых затрат на строительство и технических требований к помещению.
Наиболее часто используемой схемой является классическая схема, которая такая же, как и для линий ГВС и ХВС.
Стандартное распределение холодной/горячей воды в муниципальных зданиях. Это наиболее часто используемая схема. Однако в частных домах схема может несколько отличаться из-за различных планировок домов (+).

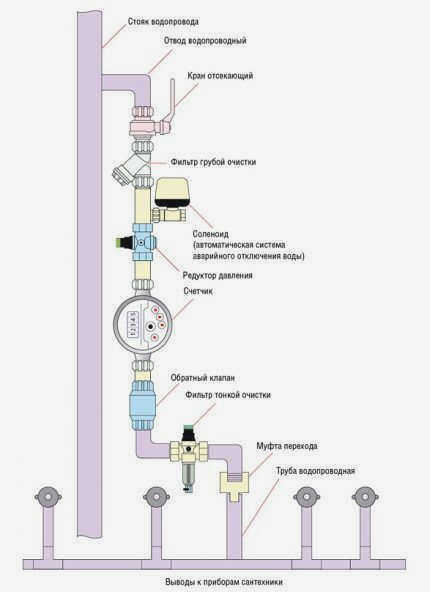

Вода подается от подающего стояка через патрубок с установленным на нем запорным вентилем. Затем последовательно устанавливаются такие компоненты системы, как фильтр, регулятор давления, счетчик, обратный клапан и подключение к коллектору.

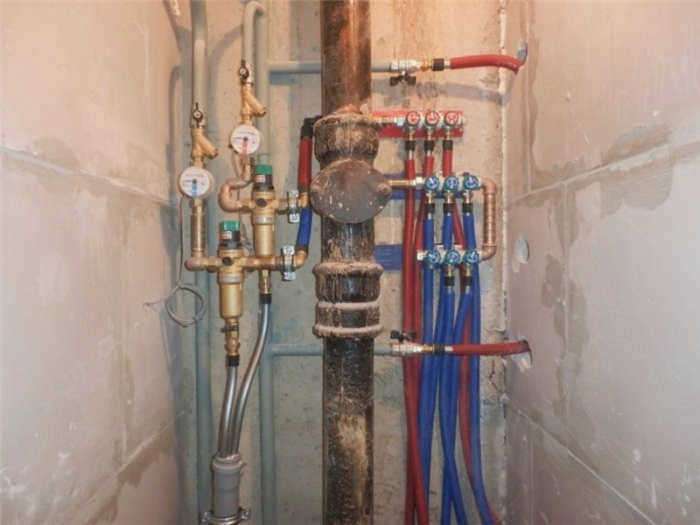

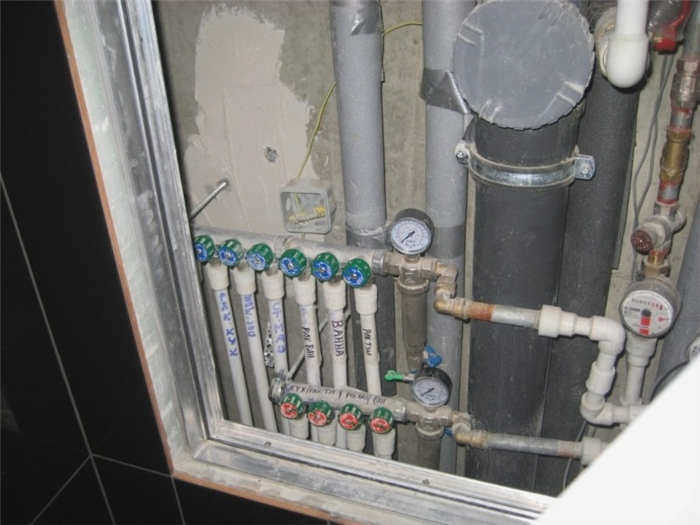

От коллектора холодная или горячая вода распределяется к санитарным приборам. Такое решение традиционно используется при прокладке водопровода в жилом помещении.
Во многих частных домах используется автономная система водоснабжения. Поэтому в таких случаях не исключен отход от традиционной схемы. В принципе, однако, в каждом случае сохраняется принцип коллектора для систем водоснабжения (не систем отопления).

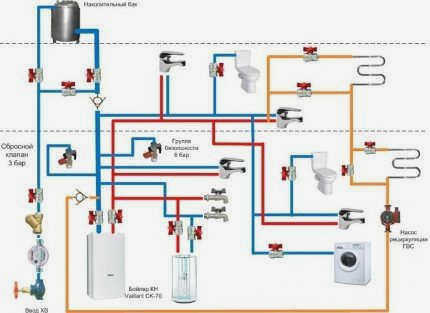

Системы бойлеров в частных домах часто включают только подачу холодной воды. Источником холодной воды может быть, например, скважина, а не централизованное сетевое водоснабжение. Схема подключения может выглядеть примерно так:
Распространенным решением электропроводки в частном доме является использование только одного главного ввода – ввода холодной воды. Здесь используется только один ввод – ввод холодной воды. Горячая вода подается от бойлерной системы (+).
Особенности монтажа полипропиленовых труб
Монтаж полипропиленовых труб обычно сопровождается приобретением специальных инструментов и набора комплектующих – фитингов – для обеспечения полноценного монтажа. Специальный инструмент – паяльник для полипропиленовых труб – можно приобрести или разумнее взять его напрокат.
Монтаж полипропиленового водопровода требует соблюдения ряда технических и технологических нюансов:
Фотогалерея
Фото из
По заранее составленному плану закупки материала, с учетом запаса в 7-8 см, необходимого для сварных соединений, резьбовых фитингов для установки кронштейнов и колен

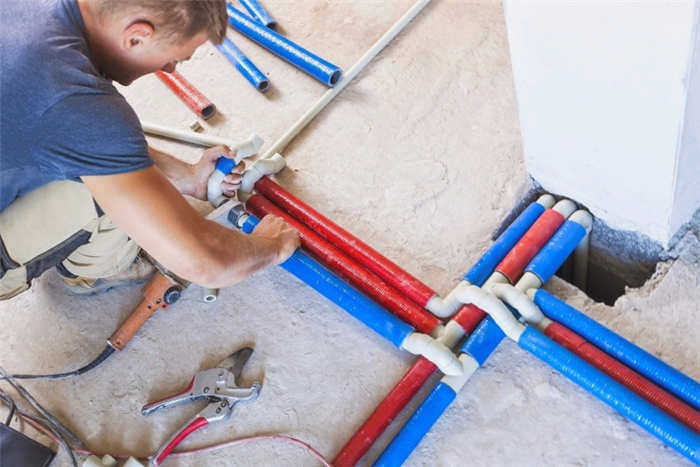

Резка труб, сборка и сварка линейных участков труб легче выполняется на верстаке. Сварку собранных секций лучше всего производить на месте с помощью паяльника для пластиковых труб.
Резьбовые фитинги включаются в трубопровод в соответствии с проектом. Они необходимы для установки запорной арматуры, фильтров и измерительных приборов.
Чтобы защитить будущий трубопровод от пыли, образующейся при сверлении стен, на трубу надевают защитный колпачок, затем просовывают его в просверленное отверстие и продолжают процесс монтажа.
Для прокладки труб, к которым будет подключена водораспределительная сеть, к горизонтальным участкам труб необходимо приварить угловые фитинги.
Перед укладкой горизонтальных труб необходимо установить кронштейны в соответствии с разметкой на стене. Трубы нужно будет просто защелкнуть в них.
На входе водопровода в дом устанавливаем фильтры грубой и тонкой очистки. Вода из автономного водозабора должна быть очищена перед подачей в водонагреватель и непосредственно к потребителю.
Перед вводом в эксплуатацию протестируйте систему. При необходимости устраните неполадки и ошибки
Приобретите трубы для прокладки водопровода
Сварка секций в соответствии с расположением
Установка резьбовых муфт
Подготовка труб к прокладке через стену
Установка соединений для подключения к водопроводным розеткам
Установка кронштейнов для горизонтальных линий
Подключение фильтров на вводе в дом
Проверка труб горячей и холодной воды
В качестве необходимого набора инструментов потребуется труборез (специальные ножницы). Однако для резки полипропиленовых шлангов вполне допустимо использовать ножовку. Для измерений потребуется рулетка и маркер (карандаш) или аналогичный инструмент.
