Развоздушивание системы отопления в многоквартирном доме

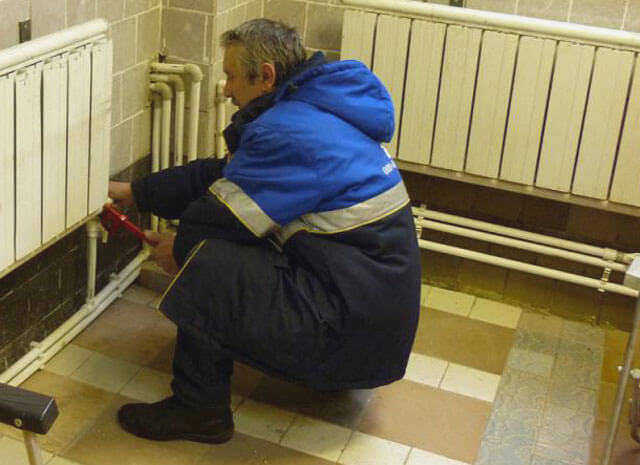

Проверяется каждый радиатор. В процессе удаления воздуха из системы обычно сбрасывается давление.

Содержание

Продувка системы отопления – как продуть, слить систему

Для того чтобы система отопления работала бесперебойно и без проблем, очень важно, чтобы все компоненты работали правильно. Однако одной из самых распространенных проблем, которую не удается избежать многим домовладельцам, являются воздушные карманы в системе отопления, что означает, что в системе скапливается избыток воздуха.

Теплопередача значительно нарушается из-за пустот в теплоносителе;
Циркуляция воды может быть полностью прекращена.

Причины возникновения завоздушивания в системе отопления

Недостаток воздуха в системе – наиболее распространенная причина утечек при всех видах ремонта
Полная откачка воздуха из системы отопления;
Повреждение внешнего корпуса частей системы;
Неправильная замена отопительного оборудования, включая стояки.

Этот элемент, как известно, является основной причиной окисления деталей и неизменно приводит к сокращению срока службы отопительного оборудования.

Для ремонта системы;
Для промывки функциональных частей. Читайте также: "Как промыть систему отопления в жилом доме – методы, принципы";
При проведении испытаний под давлением и т.д.

Если система отопления кондиционирована, причиной также может быть нарушение конструктивной целостности оборудования, т.е. воздух попадает через поврежденную часть трубопроводной системы.

Причины появления воздуха в системе отопления

Для многих домовладельцев остро стоит вопрос о том, почему завоздушивается система отопления в частном доме. Это может произойти по разным причинам, но наиболее распространенными случаями скопления воздуха являются следующие:

В результате ремонтных работ в системе произошла утечка. Регулярное профилактическое обслуживание в летний период включает в себя замену стояков, радиаторов и запорной арматуры. В результате система становится негерметичной и в нее попадает воздух.
Слив воды из системы отопления. Во время ремонта, промывки или опрессовки систему полностью сливают. В следующий раз, когда контур заполняется водой, в большинстве случаев в систему отопления дома попадает воздух. Читайте также: "Как промыть систему отопления в жилом доме – методы, принципы".
Нарушается целостность системы отопления. Если система слабая или имеет признаки неисправности, обязательно образуется воздушная пробка.

Способы борьбы с воздушными пробками

Параллельно с вопросом о том, почему завоздушивается система отопления, становится актуальным вопрос о том, какие существуют варианты его решения. Вопрос о том, как стравить воздух из системы отопления, интересует не только частных домовладельцев. Жители верхних этажей многоквартирных домов также сталкиваются с этой проблемой, поскольку воздух легче воды, поэтому он поднимается вверх.

Решение проблемы протекающей системы отопления было найдено инженерами-проектировщиками, которые внедрили новую замену старому клапану Маевского. Теперь этот клапан устанавливается на каждом стояке на последнем этаже дома для удаления воздуха из системы отопления. В частных домах проблема воздушных карманов решается установкой воздухоотделителя в системе отопления.

Виды воздухоотводчиков и места их установки

Вентили могут быть ручными или автоматическими. Ручные воздухоотводчики или краны Маевского имеют небольшие размеры. Обычно они устанавливаются на конце радиатора. Ручной воздухоотводчик можно регулировать с помощью гаечного ключа, отвертки или даже вручную. Поскольку клапан небольшой, его пропускная способность также невелика, поэтому он используется только для локального удаления воздушных пробок в системе отопления.

Существует два типа клапанов для удаления воздуха: ручной (клапан Маевского) и автоматический (без вмешательства человека).

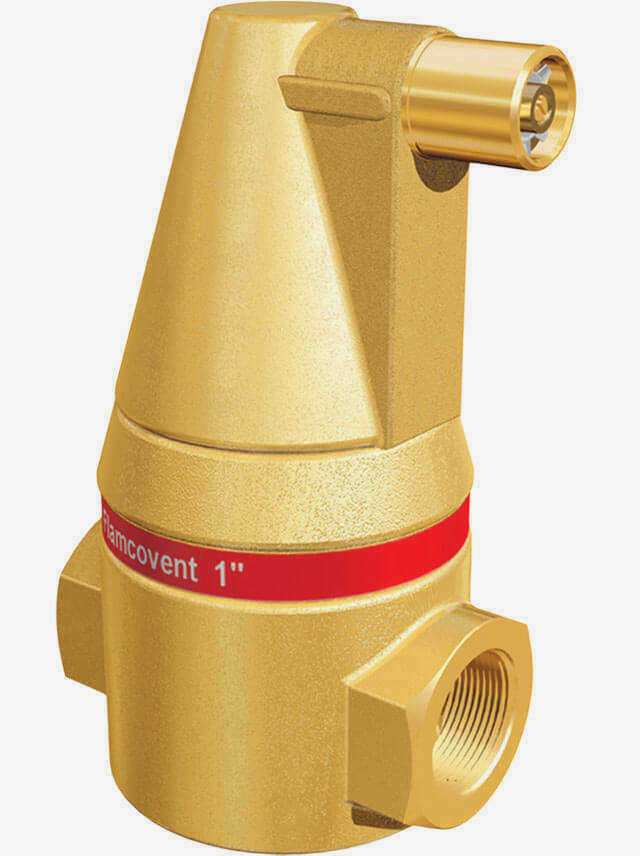

Второй тип воздухоотводчика – автоматический – работает без вмешательства человека. Они устанавливаются как вертикально, так и горизонтально. Они имеют высокую пропускную способность, но довольно чувствительны к примесям в воде, поэтому их устанавливают вместе с фильтрами как на подающем, так и на обратном трубопроводах.

В закрытых системах отопления вдоль трубопровода в различных точках устанавливаются автоматические клапаны для выпуска воздуха. Затем воздух удаляется отдельно из каждой группы агрегатов. Многоступенчатая система удаления воздуха считается наиболее эффективной. Если трубы проложены и установлены правильно (с правильным уклоном), удаление воздуха через вентиляционные отверстия будет легким и беспроблемным. Удаление воздуха из труб отопления подразумевает увеличение расхода теплоносителя, а также повышение давления в трубах. Падение давления воды указывает на утечку в системе, а колебания температуры – на наличие воздуха в радиаторах.

Определение места засора и его устранение

Как проверить, есть ли воздух в радиаторе? Обычно на наличие воздуха указывают необычные звуки, такие как бульканье или подтекание воды. Этот воздух должен быть решительно удален, чтобы гарантировать правильную циркуляцию теплоносителя. Если система полностью удалена, первое, что необходимо сделать, это определить место образования воздуха, постучав молотком по радиаторам. Там, где есть воздушная пробка, звук будет громче и сильнее. Воздух имеет тенденцию скапливаться в радиаторах, установленных на высоких этажах.

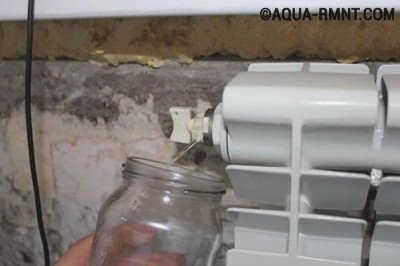

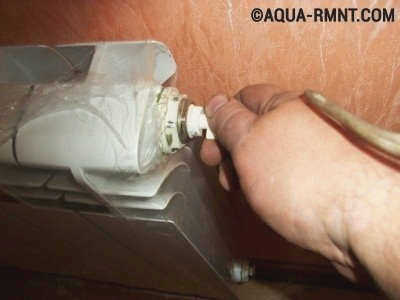

Когда вы поймете, что в радиаторе есть воздух, возьмите отвертку или гаечный ключ и подготовьте емкость для воды. Когда термостат открыт до максимального уровня, откройте клапан Meuse и поставьте под него емкость. Легкий шипящий звук укажет на то, что воздух выходит. Держите клапан открытым, пока вода не вытечет, и только после этого закройте его.

Устранение воздушной пробки в радиаторе с установленным клапаном Маевского: откройте клапан специальным ключом или вручную и держите его открытым, пока не начнет выходить вода.

Иногда после этой процедуры радиатор плохо или долго не нагревается. Тогда его следует продуть и промыть, так как скопившаяся грязь и ржавчина также могут создавать воздух.

Если после удаления воздуха радиатор по-прежнему плохо нагревается, попробуйте слить около 200 г охлаждающей жидкости, чтобы убедиться, что воздушная пробка полностью удалена. Если это не помогло, продуйте и вымойте мусор, который мог скопиться на радиаторе.

Если улучшения по-прежнему нет, проверьте уровень заполнения системы отопления. Воздушные пробки могут также образовываться в местах изгибов труб. Поэтому при монтаже важно соблюдать направление и размер изгибов труб. Там, где уклон по какой-либо причине отличается от проектного, необходимо установить дополнительные выпускные клапаны.

Краны Маевского

Конструкция крана Маевского

Используется для устранения воздушной пробки в радиаторе. Несмотря на свои небольшие размеры, краны Маевского помогают эффективно удалять скопившийся пар не только в радиаторах, но и в трубах.

Конструктивно он представляет собой игольчатый клапан, заключенный в металлический корпус. Как его использовать для удаления воздушной пробки из системы отопления? Для начала определитесь с моделью устройства.

Ручные краны

После установки в верхнем патрубке радиатора воздух выпускается путем поворота накидной гайки на клапане. Удаление воздушной пробки из системы отопления с помощью ручных кранов Маевского происходит по следующей схеме:

Заполнение системы теплоносителем. Краны на радиаторах закрыты;
При достижении максимального уровня прекращается подача воды;
После того, как в приборах будет установлено необходимое расстояние между иглами, краны открываются;
Одновременно возобновляется подача теплоносителя.

Вода добавляется в систему до тех пор, пока жидкость не потечет из всех кранов. Необходимо убедиться в отсутствии воздушного потока. Этот метод эффективен для устранения воздушной пробки в радиаторах при первом вводе системы в эксплуатацию, перед сезоном или при возникновении воздушной пробки в процессе эксплуатации.

Ручные модели эффективно устранят воздушную пробку в радиаторе как автономного, так и центрального отопления. Самое главное – выбрать правильную монтажную резьбу. В большинстве случаев это 1/2", но есть и нестандартные модели 3/4".

Автоматические краны

Автоматический водозапорный клапан Маевского.

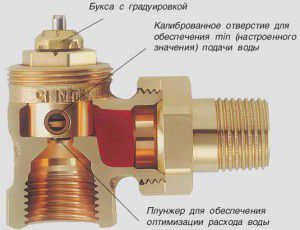

Вентиль для отопления

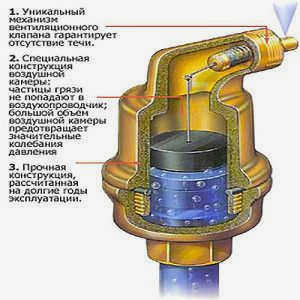

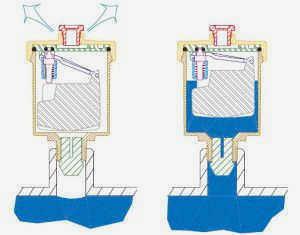

Конструкция, принцип работы воздухоотводчика отопления

Но помимо радиаторов, часто возникают ситуации, когда необходимо удалить воздушную пробку из системы отопления в трубах. Для этого требуется установка воздухоотводчиков на определенных участках сети. Их конструкция очень похожа на описанные автоматические краны Мейвски. Однако есть и существенные отличия – они рассчитаны на наибольший объем выпускаемого воздуха и устанавливаются вертикально, а не горизонтально.

Чтобы удалить воздухосборник из системы отопления, воздухоотводчики сначала должны быть установлены в правильных местах:

В самой высокой точке электросети. В случае открытой системы это возможно, только если на обратной трубе установлен герметичный расширительный бак;
В коллекторной системе отопления – на каждом коньке;
В случае тройниковых соединений – перед каждым ответвлением магистрали.

После установки необходимо правильно настроить давление, при котором срабатывает воздухоотводчик. Для удаления воздушного затвора из системы отопления теплоноситель нагнетается в трубы до срабатывания воздушного затвора на обратном трубопроводе.

При удалении воздушной пробки в автономной системе отопления необходимо снизить температуру теплоносителя до минимума. Это позволит уменьшить объем воды и будет способствовать более эффективному устранению неисправности.

В сочетании с функциональностью кранов Маевского это позволяет эффективно устранять любые блокировки отопления. Важно, чтобы параметры срабатывания оборудования не превышали критического значения давления. В противном случае безопасность системы может быть нарушена.

На видео показан пример сброса давления в радиаторе:

Какое давление необходимо в системе отопления?

Чтобы теплоноситель проходил по трубам и чтобы котел работал, в каждой системе отопления должно поддерживаться определенное давление.

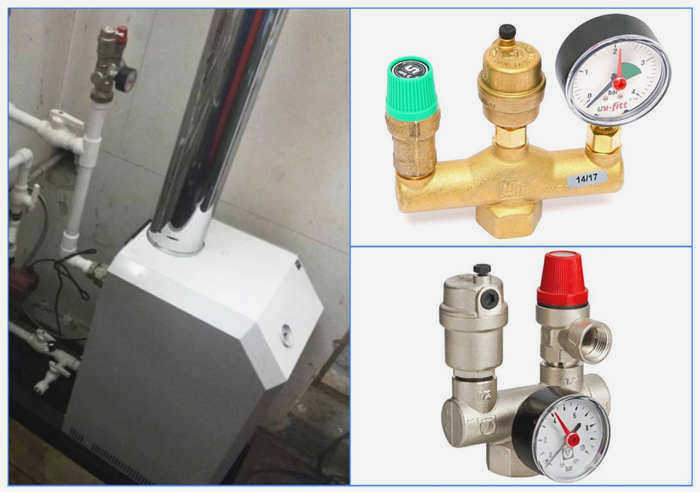

Основным прибором, используемым для контроля давления теплоносителя в системе отопления, является манометр, и регулярная проверка его показаний дает пользователю очень полезную информацию. Например, падение давления указывает на утечку (негерметичность), которую невозможно обнаружить иначе, чем при визуальном осмотре. Увеличение показаний манометра может свидетельствовать о перегреве теплоносителя, закупорке проходов отложениями различного типа.

Чтобы исключить ошибочную реакцию на показания манометра, полезно знать значения рабочего (номинального), динамического (допустимое отклонение от рабочего), статического и максимального давления.

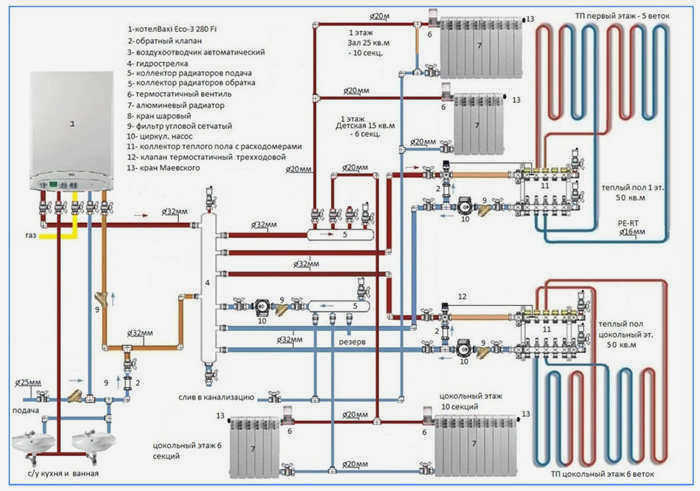

Рис. 2 Схема системы отопления одноквартирного дома с радиаторными змеевиками и напольным отоплением.

Классификация давления

Многие пользователи задаются вопросом, зачем нужно давление в системе отопления, ответ на который следующий.

Отопительные приборы, установленные в индивидуальных домах, сконструированы таким образом, что котел включается при определенном значении давления, указанном в его техническом паспорте; стандартное значение составляет не менее 0,5 бар. Поэтому поддержание этого давления является основной задачей пользователя, хотя на практике для правильной работы всей системы требуется более высокое значение.

В процессе эксплуатации системы отопления пользователь сталкивается с определением следующих типов давления:

Максимальное давление Максимальное давление в системе отопления – это пороговое значение, которое не может быть превышено в результате неисправности, разрыва трубы или повреждения котла.
Рабочее давление в системе отопления частного дома или номинальное – обозначает значение, при котором она работает в течение всего отопительного периода.
Проверка давления – Давление, используемое для испытания труб отопления после монтажа или периодически в процессе эксплуатации; согласно нормам, оптимальным считается значение, в 1,5 раза превышающее рабочее давление.
Статическое давление соответствует значению, когда котел выключен, циркуляционный насос выключен и рассол холодный. Оно соответствует показанию манометра, когда бойлер заполнен водой.
Динамическое – соответствует колебаниям давления во время работы системы в зависимости от температуры теплоносителя, работы электрического циркуляционного насоса (переключение частоты вращения вала).
