В техническом паспорте также указаны размеры изделия в зависимости от диаметра резьбы соединений.
Как выбрать редукционный клапан давления воды? Полный анализ
Регулятор давления воды – это тип регулирующей арматуры, предназначенный для регулирования (снижения) давления в системах водоснабжения, клапан защищает оборудование линии подачи и трубопроводы, расположенные ниже этого регулятора, от избыточного давления. Единственной основной функцией клапана является снижение и стабилизация среднего давления в трубопроводе с учетом заданного значения в нижележащем контуре, все остальные характеристики и функции, возложенные на это устройство, являются в основном следствием основной функции. Название этого клапана происходит от английского слова "reduce". Снижение рабочего давления и поддержание его на постоянном уровне минимизирует шум потока воды в трубах, а также снижает расход воды. С помощью регулятора давления бытовые приборы (стиральная машина, посудомоечная машина и т.д.) и регулирующая арматура (насадки на краны), можно сказать, защищены от преждевременного износа.
Примечание: Другие доступные названия: редукционный клапан, регулятор давления, редукционный клапан.
Внимание! Редуктор давления не защищает от гидроударов – рекомендуется дополнительная установка компенсатора гидроударов.
Часть 2: Как работает редуктор давления
Принцип работы редукционных клапанов основан на принципе уравновешенных сил. Редукторы давления воды работают по принципу "после срабатывания". Вода поступает в рабочее отверстие клапана (дросселя) в направлении, указанном стрелкой на корпусе. Сила, создаваемая водой на мембране/поршне, уравновешивается силой настроечной пружины. Если давление превышает давление настройки, дроссель начинает закрываться, создавая большее сопротивление потоку воды. Это будет продолжаться до тех пор, пока давление после дросселя не сравняется с давлением настройки.
Внимание! Большинство регуляторов давления воды имеют заводскую настройку на 3 бар.
Идентификация устройства
Мембранный регулятор давления – это тип регулятора давления, используемый как в частных домах, так и в многоэтажных жилищах. Рабочим элементом устройства является гибкая резиновая мембрана, через которую регулируется поток поступающей воды.
Он используется не только в системах водоснабжения, но и в отопительных или технологических системах, где необходимо транспортировать неагрессивные жидкости.. Это самое точное и надежное устройство для регулирования давления из всех типов, представленных в настоящее время на рынке.
Высококачественный мембранный регулятор позволяет устанавливать выходное давление воды в пределах 1-7 бар с погрешностью не более 5% и выдерживает входное давление до 25 бар.
Материал гибкой мембраны – армированный этиленпропиленовый каучук.
Он имеет аббревиатуру EPDM и обладает следующими свойствами:
- Рабочая температура от -60 до +120°C;
- низкая чувствительность к резким колебаниям температуры с высокой цикличностью;
- низкая постоянная деформация
- устойчивость к механическим нагрузкам и истиранию;
- Производители гарантируют, что гибкость сохраняется до 20 лет после использования.
Единственным недостатком материала является его высокая цена по сравнению с более доступным аналогом в виде прокладок из TPE. Срок годности последних не превышает 5 лет по гарантии производителя, а сам материал не обладает такой же долговечностью, как EPDM.
Поэтому, при покупке регулятора обратите внимание на материал мембраны.. Эту информацию следует взять из технического паспорта регулятора.

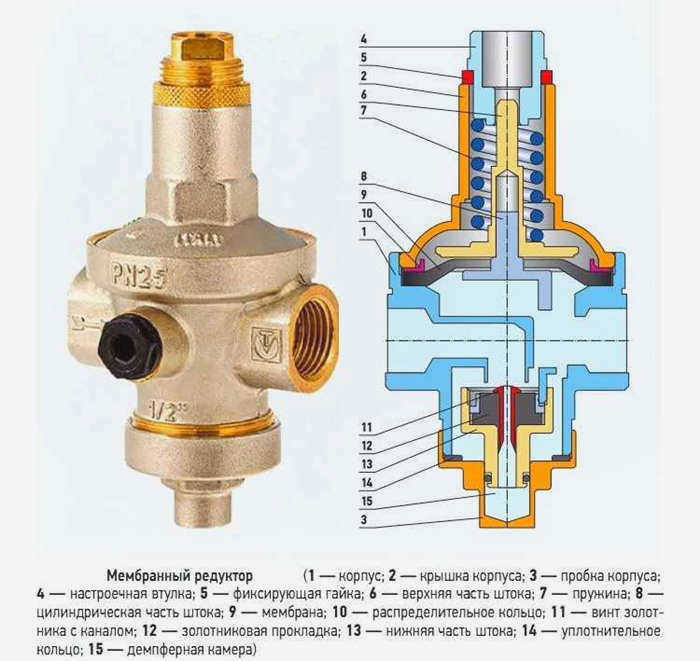

Как это работает
Внутренняя мембранная камера регулятора устроена довольно сложно.
Поступающая вода проходит через клапан к выходному отверстию. Она также воздействует на гибкую мембрану. Чем выше давление воды, тем больше давление на мембрану и тем сильнее закрывается выпускной клапан.
Давление в регуляторе давления регулируется мембраной, на которую сверху давит пружина. Усилие пружины регулируется с помощью винта.
Давление пружины определяет реакцию мембраны на входной поток жидкости.. Это означает, что чем больше давление пружины на мембрану, тем труднее входящему потоку поднять мембрану и увеличить проход.
Конструкция обеспечивает только перемещение мембраны и клапана. Пружина находится в отдельной сухой камере и изолирована от воздействия воды той же мембраной, что исключает преждевременную коррозию металла.
Когда он необходим?
Назначение регулятора давления – поддерживать стабильное давление воды на выходе.
Это может быть необходимо:
- В многоэтажном доме,
- или в частном бунгало,
- или даже в доме отдыха, где установлено автономное водоснабжение.
Редуктор давления необходим для подачи воды в многоэтажные квартиры, так как в централизованной системе водоснабжения давление воды на разных этажах неодинаково. Чем выше этаж, тем ниже давление на 1-2 бара.
В отдельно стоящем доме с автономной системой водоснабжения и насосами необходим мембранный регулятор с автоматическим отключением.. Если установлен или планируется установка "умного дома", необходим дорогостоящий электронный регулятор давления.
Если частный дом снабжается водой от муниципальной насосной станции, достаточно механического регулятора давления.
Когда установка не требуется?
Установка редуктора давления не требуется в следующих случаях:
- В городах, поселках и деревнях с централизованным водоснабжением, где нет высоких зданий. В России много городов, где люди живут в собственных домах, в 2-3-этажных зданиях.
- в пятиэтажных домах, если поблизости нет высотных зданий.
Регуляторы давления не нужны в небольших городах, где высота зданий не превышает пяти этажей.
Они также не нужны на первом этаже, если
- не используются чувствительные к давлению бытовые приборы с электроникой (стиральные и посудомоечные машины);
- не устанавливаются дополнительные насосы или водонагреватели.
Установка регулятора не требуется в отдельно стоящем доме с центральным водоснабжением, при отсутствии водонагревателей и сложных приборов.
Принцип работы
Все 3 типа регуляторов давления воды (поршневые, мембранные, проточные) имеют схожий принцип работы. При определенном уровне давления в водопроводной сети срабатывает клапан, оснащенный пружиной. Давление восстанавливается до нормального уровня путем регулировки ширины открытия клапана.
В поршневых редукционных клапанах поток воды регулируется подпружиненным поршнем. Необходимый уровень выходного давления устанавливается поворотом клапана, который ослабляет или сжимает пружину. Последняя управляет поршнем, заставляя его уменьшать или увеличивать специальное отверстие, через которое проходит жидкость.
В мембранных устройствах основным регулирующим элементом является мембрана, помещенная в специальную камеру, которая защищает ее от засорения благодаря своей герметичности. Мембрана соединена с пружиной, которая при сжатии оказывает давление на клапан регулятора воды, отвечающий за мощность устройства. Последнее уменьшается или увеличивается в прямой зависимости от степени сжатия пружины.
Конструкция редукторов потока напоминает лабиринт с множеством изгибов и каналов, которые попеременно разделяют и соединяют водный поток. Эта манипуляция используется для снижения давления воды на выходе.
Регулировка уровня давления
После установки устройства его настраивают для достижения необходимого давления. Эта процедура выполняется, когда расход воды равен нулю. Для этого закройте впускной клапан и откройте выпускной. На регуляторе давления имеется регулировочный винт. Устройство поставляется со специальным гаечным ключом, который можно использовать для регулировки. Чтобы увеличить давление в системе водоснабжения, поверните винт гаечного ключа по часовой стрелке. Затем медленно поворачивайте регулировочный винт в обратном направлении, пока давление не достигнет 3 атмосфер.

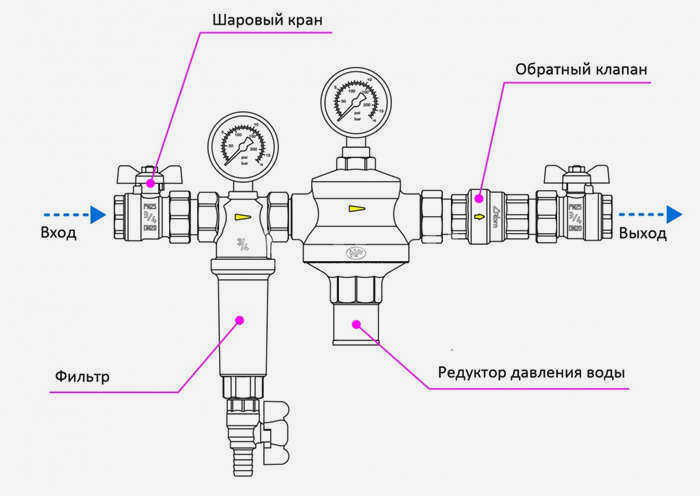

Установите устройство непосредственно после водомера, если он есть. Если водомер отсутствует, установите устройство перед первой веткой системы водоснабжения. Если на входе воды нет фильтра грубой очистки, установите его перед редуктором давления.
Редуктор давления – это автоматизированное устройство для водопроводной сети. Для его эксплуатации и обслуживания нет особых требований. После установки его следует отрегулировать один раз. В процессе дальнейшей эксплуатации, при необходимости, давление можно самостоятельно регулировать раз в полгода. В зависимости от качества поступающей воды, устройство следует разбирать раз в один или два года и чистить с помощью средства для очистки водопроводных труб, растворяющего отложения солей. Также можно добавить масло в отверстие под регулирующим винтом для обеспечения эффективной работы клапана.
При выборе устройства для стабилизации давления в водопроводе отдавайте предпочтение производителю с хорошей репутацией. В идеале он должен включать в себя манометр.
