На начальном этапе строительства фундамента на винтовых сваях сваи забиваются в грунт до достижения несущих слоев ниже линии промерзания. Возможен как монтаж винтовых свай своими руками, где не требуется специальных инструментов, так и механизированный монтаж с использованием различных видов оборудования для забивки винтовых свай. Давайте подробнее рассмотрим распространенные методы начального строительства СВС.
Особенности правильной установки винтовых свай
Использование винтовых свай для создания фундамента часто является неизбежным выбором при строительстве на нестабильных грунтах. Часто винтовые сваи могут быть забиты самостоятельно. Так бывает, если вы решили самостоятельно забить винтовые сваи при строительстве небольшого коттеджа или хозяйственной постройки.

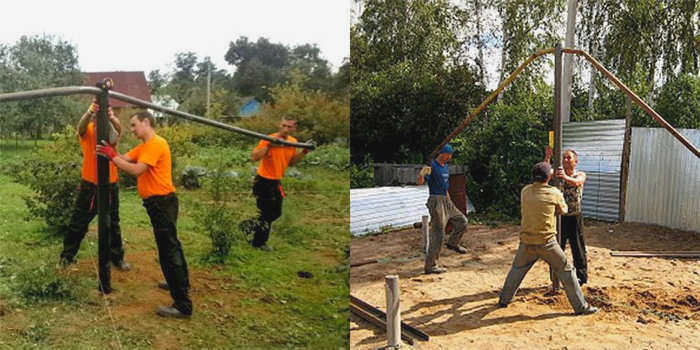

Планируя забивать винтовые сваи вручную, важно оценить свои силы. Массивный фундамент для большого загородного дома потребует использования техники. Небольшие жилые постройки, летний домик или веранду можно сделать своими руками, на видео показаны этапы такой деятельности.
Необходимые инструменты

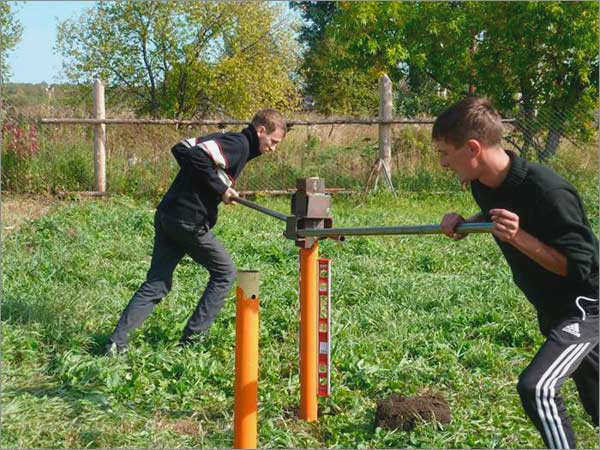

Решив вкручивать их самостоятельно, потребуется подготовка:
- Шпагат.
- Измерительная лента.
- Металлическая арматура (прутья).
- Лом металла.
- Две трубы, которые будут служить рычагами.
Если вы решили самостоятельно вкрутить винтовые стопки, прежде всего, следует внимательно отнестись к выбору винтов. Эксперты рекомендуют отдавать предпочтение готовым изделиям, изготовленным признанными производителями из надежных металлических сплавов.
Если вы решили сделать это самостоятельно, вам необходимо оценить имеющиеся варианты. Для строительства "сделай сам" потребуются специализированные инструменты. Например, сварочный аппарат.

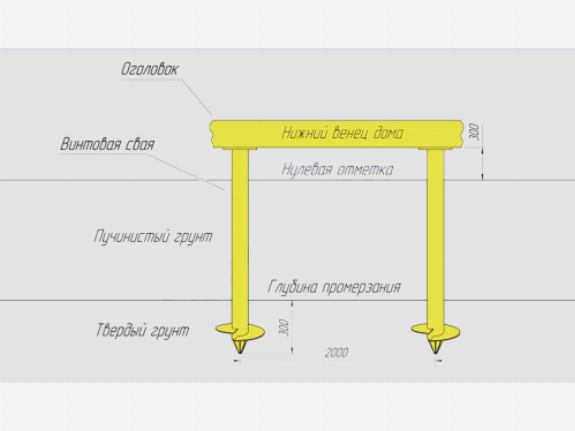

Стяжка надежна только в том случае, если рассчитана длина металлической арматуры. Они должны простираться на глубину ниже уровня промерзания грунта.
Разметка свайного поля
Чтобы узнать, как вкрутить сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади возводимого здания определяется количество свай.
Какие ошибки могут стать причиной некачественного свайного фундамента?
Самостоятельная установка свайного фундамента при несоблюдении определенных правил работы может привести к ненадежной конструкции. К наиболее распространенным из них относятся:
Предварительная выемка отверстий вручную или фронтальное бурение в месте будущей установки забивных свай считается самой распространенной ошибкой. Только варианты, при которых сваи точно забиваются в грунт, могут обеспечить стабильность конструкции. Предварительное бурение исключает процесс уплотнения грунта при завинчивании, что снижает качество и надежность фундамента подконструкции.
Не ввинчивание дополнительной сваи рядом с той, которая перестала погружаться в грунт раньше соседней. Это означает, что брус мог столкнуться со скалой или куском твердой породы. Лучше всего прекратить забивку, срезать вершину до общего уровня и забить рядом дополнительную сваю.
Способы механизации процесса забивки
Если винтовые сваи длинные и большого диаметра, то необходимо механизированное завинчивание винтовых свай. Поскольку работать с ними гораздо быстрее, от ручного метода завинчивания постепенно отказываются. В настоящее время на рынке имеется специализированная машина, предназначенная исключительно для работы с СВС. Однако из-за довольно высокой стоимости этого оборудования мы начнем с рассмотрения самодельного оборудования для выполнения той же задачи.

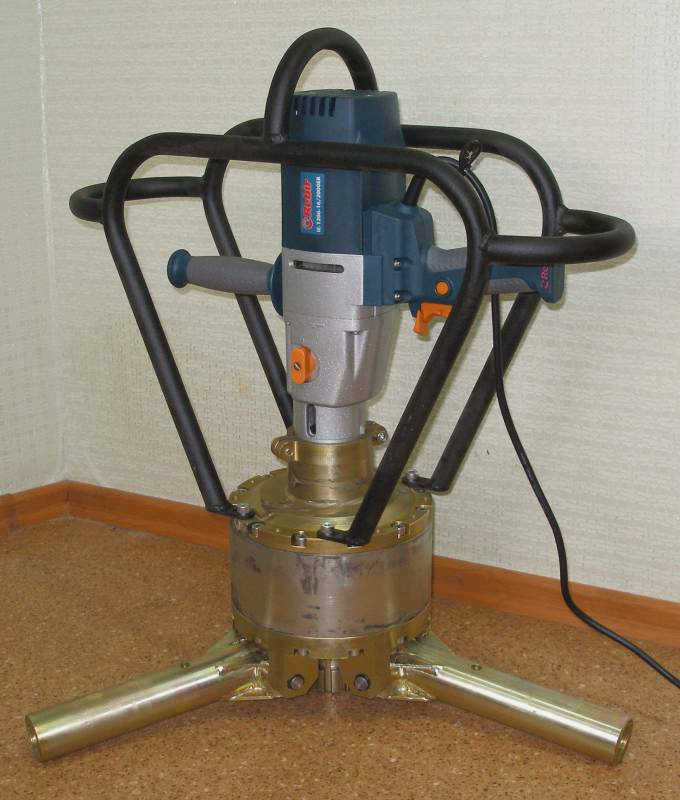

Чтобы изготовить шуруповерт для винтовых стопок, вам понадобятся следующие компоненты:
- Мощная дрель (ее можно заменить электродрелью);
- Редуктор с понижающим коэффициентом;
- Два переходника для силового агрегата, стека и выхода редуктора;
- Рычаг для опоры.
В качестве привода можно использовать любой электроинструмент с мощным двигателем (не менее 2 кВт). Приводное устройство также должно иметь функцию реверса. В качестве редуктора можно использовать ударный гаечный ключ со встроенным механизмом усиления крутящего момента. Такие устройства используются для разбортирования колес на грузовиках. Основной параметр, на который следует обратить внимание при выборе редуктора, – предельный крутящий момент. Практика показывает, что редуктора в 4,7 кНм достаточно для затягивания штока любого диаметра.
Переходник между редуктором и приводом можно сделать из головки и болта подходящих размеров. Болт устанавливается в патрон бура, а головка крепится к редуктору. В качестве переходника на сваю можно установить монтажный колпак с концом, совпадающим по форме и размерам с валом редуктора.

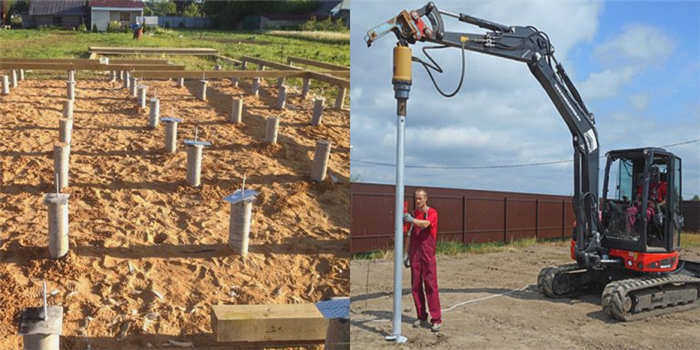

Использование специализированных машин
Первые специализированные сваебойные машины производились на платформе автокрана с подвесным вращателем. Эти машины были мощными и обеспечивали достаточно быструю установку. Однако они не были оснащены системой контроля вертикального позиционирования, и угол забивки приходилось проверять вручную.
Современные автоматические машины для забивки винтовых свай используют механизмы, способные обнаружить малейшее отклонение от вертикального направления. Для удержания сваи в правильном положении используются прижимные и подъемные домкраты.
Автоматические сваебойные машины оснащены полноприводным шасси или устанавливаются в кузове грузовика. Электродвигатель машины может работать от генератора или подключаться к сети 380 В. Характеристики сваебойных машин значительно различаются в зависимости от производителя. При найме машины для забивки винтовых свай следует обратить внимание на следующие параметры:
- Мощность электропривода. Эта характеристика определяет, с какими винтовыми сваями может справиться машина;
- Рекомендации производителя по максимальной длине и диаметру свай.
Основные ошибки при самостоятельном монтаже свайного фундамента. Возможные трудности
На первый взгляд, самостоятельное завинчивание свай кажется простой операцией, но неквалифицированные работники часто допускают следующие ошибки:
- Невозможность предварительно исследовать почву. В таких случаях велик риск установки фундамента на недостаточную глубину. Это напрямую влияет на его устойчивость.
- Отклонения от вертикали. Это приведет к тому, что фундамент со временем будет деформироваться.
- Выкапывание глубоких ям перед установкой опор. Когда это происходит, нарушается процесс уплотнения почвы, что влияет на прочность фундамента.
- Неправильная обрезка свай.
Защита свай от коррозии
Важным требованием при забивке свай электробуром является покрытие всех металлических частей специализированным антикоррозийным составом. Это увеличивает срок службы здания и помогает избежать дополнительных расходов на обслуживание здания в последующие годы.
Для предотвращения коррозии сваи следует забетонировать. Лучшим материалом для этого является смесь песка и цемента марки М150.
Последним этапом является установка окладов. Это делается в несколько этапов.
- Свайные абатменты накладываются на сваи.
- Детали свариваются между собой с помощью сварочного аппарата.
- Образовавшиеся швы тщательно зачищаются. Их обрабатывают антикоррозийным средством.
Соблюдение всех вышеперечисленных требований позволит правильно установить надежный, долговечный фундамент для любого малоэтажного здания.
