Посмотрите видео, чтобы лучше понять процесс установки. Как установить Aventos HF? Это довольно просто. Мы шаг за шагом пройдем весь процесс установки от планирования до регулировки. Фактически, не требуется никаких специальных знаний, навыков или мастерства. Фактически, установка подъемника HF напоминает сборку детского набора Lego. Если вы будете следовать инструкциям, все будет работать. Мы творчески переписали инструкции по сборке BLUM и считаем эту информацию достаточной, но если вы сомневаетесь или информации недостаточно, пожалуйста, обратитесь к официальному каталогу BLUM.

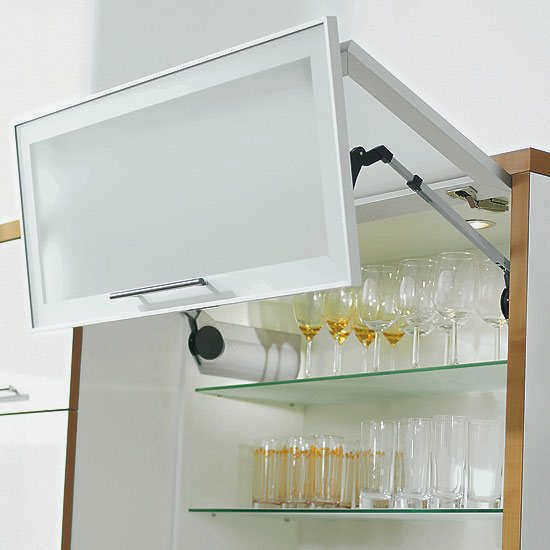

Прежде всего, мы устанавливаем силовые механизмы в корпус. В данном случае не имеет значения, изготовлены ли фасады из МДФ, алюминиевой рамки или чего-то другого.

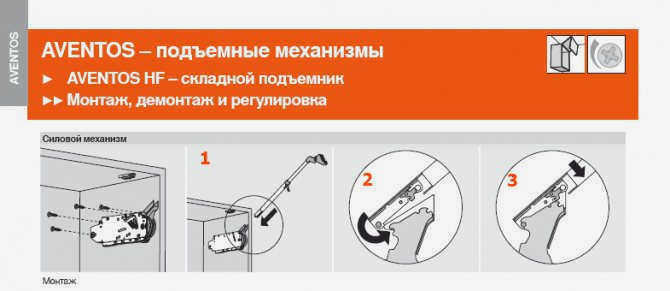

Сначала необходимо просверлить два отверстия диаметром 5 мм и глубиной не менее 5 мм. Это необходимо для крепления механизма Aventos HF.

Красная кромка на рисунке показывает выступающие края, которые войдут в просверленные отверстия.

Затем отверстия следует разметить. kH – высота корпуса, H – смещение от верхнего края корпуса, это то, что нам нужно.
Если высота корпуса составляет от 480 до 549 мм, H рассчитывается по формуле:

H=kHx0,3-28 мм,

Если высота корпуса составляет от 550 до 1040 мм, то формула имеет вид: H=kHx0.3-28мм:

H=kHx0.3-57мм.

Предположим, что у нас высота корпуса 720 мм, поэтому мы используем вторую формулу.

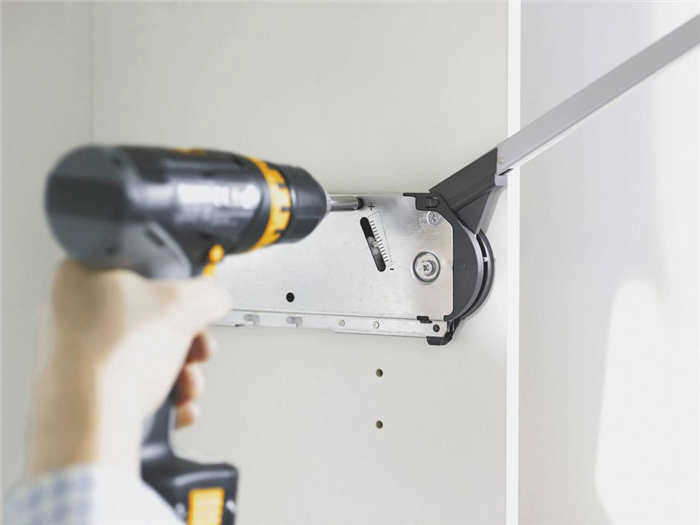

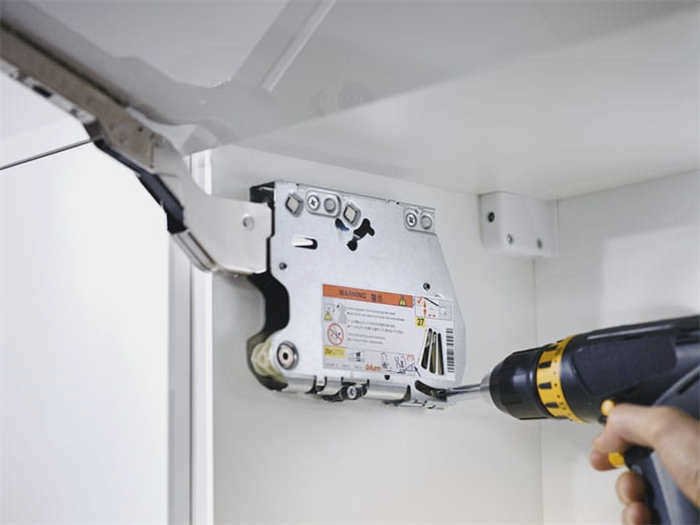

Все размеры на месте, сверлим отверстия, монтируем механизм и вкручиваем 4 самореза диаметром 4 мм и высотой 35 мм, как показано на фото, на механизме, куда должен быть вкручен саморез, показано на фото.

Установка верхних планок.

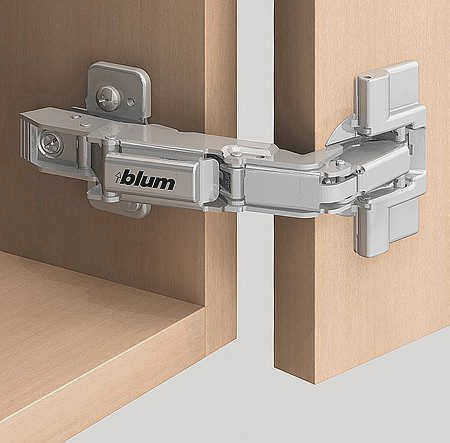

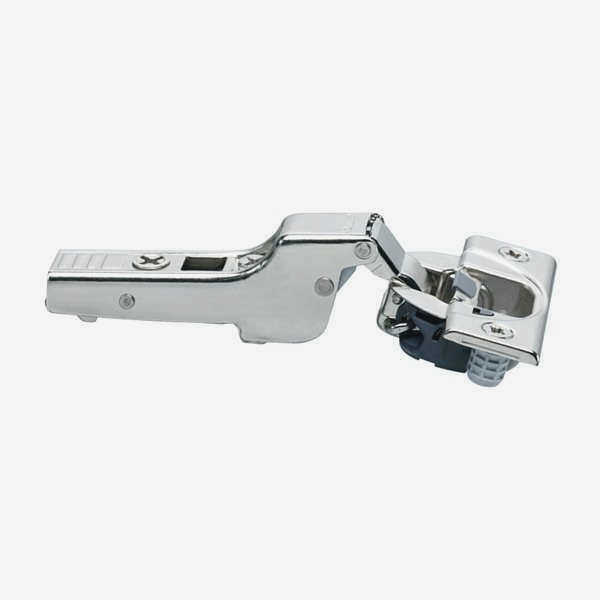

Установите соответствующие планки на потолке шкафа. Реактивная планка – это место, где зацепляется и фиксируется верхняя передняя петля (петля Clip 120° без пружины). Эта планка – то же самое, что и крепление рычага, но об этом подробнее ниже.

Реакционная планка 175H5400 может быть установлена независимо от типа фасада: мдф, алюминий и т.д.

Положение монтажной планки по ширине корпуса будет зависеть от посадки отверстий для петель на фасаде – конкретных стандартов не существует – эти размеры следует измерить на фасаде или уточнить у производителя фасада.

Если вы справитесь с этой работой, то теперь можно устанавливать планки на фасаде.

ВИДЕО: Установка AVENTOS HF

Посмотрите видео, чтобы лучше понять процесс установки. Как установить Aventos HF? Это довольно просто. Мы шаг за шагом проведем вас через весь процесс установки – от планирования до настройки. Фактически, не требуется никаких специальных знаний, навыков или мастерства. Фактически, сборка подъемника HF напоминает сборку детского набора Lego. Если вы будете следовать инструкциям, все встанет на свои места. Мы творчески переработали инструкции по сборке BLUM и считаем, что этой информации полностью достаточно, но если вы сомневаетесь или информации недостаточно, обратитесь к официальному каталогу BLUM.

Прежде всего, мы собираем силовые механизмы в корпус. В данном случае не имеет значения, есть ли у вас фасады из МДФ, алюминиевые рамки или что-то другое.

Читайте также: Стандартные размеры и конструктивные особенности кровати

В первую очередь необходимо просверлить два отверстия диаметром 5 мм и глубиной не менее 5 мм. Это необходимо для установки механизма Aventos HF.

Красная кромка на рисунке показывает выступающие края, которые войдут в просверленные отверстия.

Продолжайте размечать отверстия. kH – высота корпуса, H – смещение от верхнего края корпуса, это то, что нам нужно. Если высота корпуса составляет от 480 до 549 мм, H рассчитывается по формуле:

H=kHx0,3-28 мм,

Если высота корпуса составляет от 550 до 1040 мм, используйте формулу

H=kHx0,3-57 мм.

Предположим, что высота нашего шкафа 720 мм, поэтому мы используем вторую формулу.

Все замеры готовы, сверлим отверстия, монтируем механизм и вкручиваем 4 самореза диаметром 4мм и высотой 35мм, как показано на фото, на механизме где вкручивать саморезы показано на фото.

Установка верхних планок.

Установите планки на потолке шкафа. К монтажному кронштейну крепится петля софита (верхняя петля Clip 120° без пружин). Эта планка – то же самое, что и рычаг, но подробнее об этом ниже.

Реакционная планка 175H5400 может быть установлена независимо от типа фасада: мдф, алюминий и т.д.

Положение реакционной планки по ширине шкафа зависит от расположения отверстий под петли на фасаде, здесь нет определенных стандартов, эти размеры нужно либо измерить на фасаде, либо уточнить у производителя фасада.

Если вы справились с этой задачей, переходим к установке ответных планок на фасаде.

Тонкости регулировки силового блока Aventos HF

Чтобы отрегулировать подъемный блок Aventos так, чтобы он останавливался в любом положении, следуйте краткой инструкции:

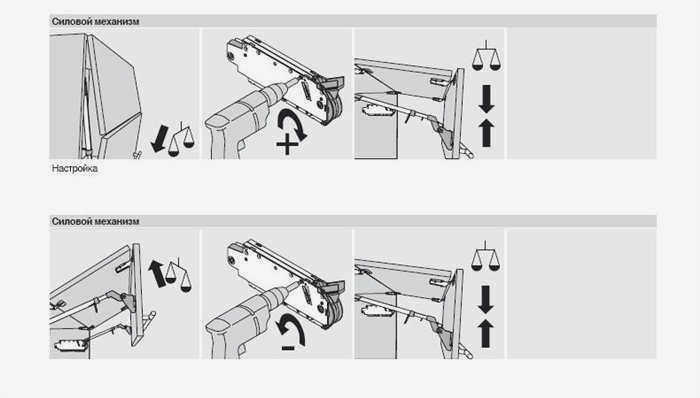

Вставьте специальную насадку в регулировочный паз.
Поверните элемент отверткой (установленной на минимум), наблюдая за положением ползунка относительно шкалы регулировки, тем самым ослабляя или затягивая механизм. Продолжайте делать это до тех пор, пока открытие/закрытие двери не остановится в любом положении.
Убедитесь, что ползунок обоих передних опорных механизмов находится в одинаковом положении.

Как отрегулировать петли и фронтальные механизмы?

Процедура регулировки подъемных ворот Blum состоит из 5 основных этапов:

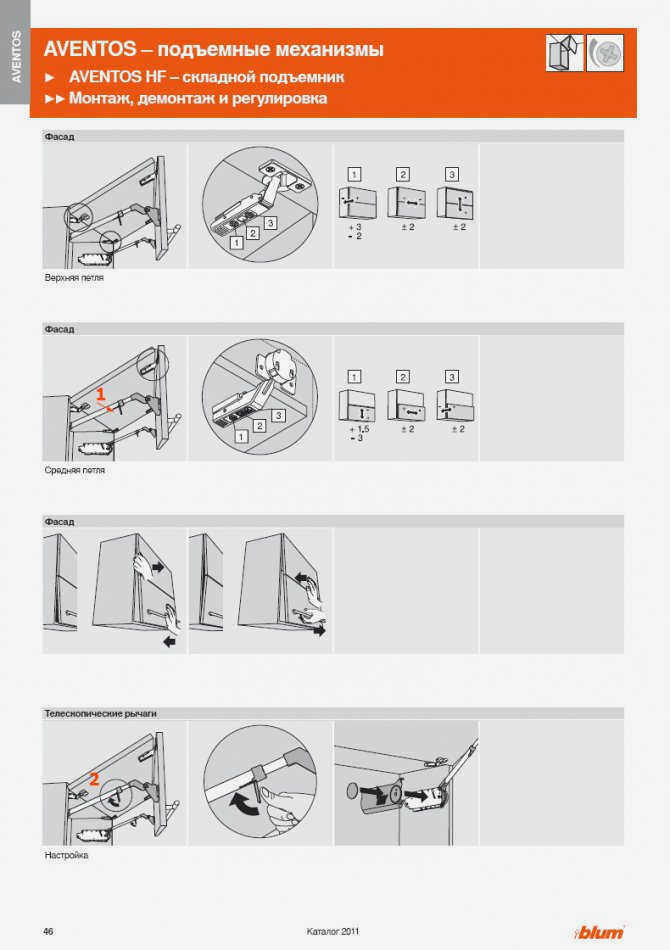

Первоначальная регулировка двух пар петель (верхней, средней). Это поможет равномерно расположить фасады на шкафу с одинаковым расстоянием между ними. Поскольку это только предварительная настройка, регулируйте "больше-меньше".
Затем вручную отрегулируйте положение фасадов так, чтобы все двери находились в строго параллельном положении. Обратите внимание, что защелка на телескопическом рычаге должна быть перпендикулярна самому рычагу.
После выполнения двух предыдущих условий отщелкните защелку и проверьте, ровно ли стоят передние панели. Если нет, с помощью шила верните их в исходное положение и снова выровняйте двери.
Включите механизм и проверьте, что детали открываются и закрываются.
Последний шаг регулировки – отрегулируйте верхние и нижние петли, пока фасады не займут идеальное положение.

Прочитав простые инструкции, вы теперь знаете, как отрегулировать подъемный механизм Blum Aventos для фиксации фасадов кухонных шкафов.

Регулировка фасада

После того как ящик плавно открывается без каких-либо дополнительных усилий с вашей стороны и остается в одном положении, можно приступать к регулировке положения фасада. Это позволит устранить зазоры и компенсировать ошибки при установке.

Работа ведется одновременно с тремя настройками: высота, глубина и ширина. Диапазоны регулировки зависят от конкретных моделей и указаны в сопроводительной документации.

Таким образом, если рассматривать нижнее возвышение для модели HF, то диапазоны будут следующими:

Высота: -3 – +1,5 мм.
Глубина: -2 – +2 мм.
Ширина: -2 – +2 мм.

Отдельного внимания заслуживают верхние фронты, где ширина сохраняется, но высота и глубина "изменяются". Для этих моделей также важно расположение регулировочных элементов на петлях.

Длина рычага

Одной из главных особенностей рассматриваемого механизма является обязательная установка длины рычага. В противном случае закрытый фасад не будет подходить ко всем аналогичным элементам других ящиков.

Для этой регулировки используются телескопические рычаги, которые можно укорачивать или удлинять в зависимости от положения фасада. После завершения регулировки механизм следует зафиксировать, чтобы он не изменил своего положения.
