Простой и надежный регулятор скорости вращения компьютерного вентилятора (радиатора)
Основной задачей всех контроллеров скорости вращения компьютерных вентиляторов является снижение шума вентилятора. Скорость вращения вентилятора в первую очередь зависит от уровня напряжения, подаваемого на вентилятор. Чем ниже уровень подаваемого напряжения, тем ниже скорость вращения, и наоборот.
Автор: В.В. Шестериков.
0
0 [0]
- Простой регулятор скорости вращения вентилятора
2006 г.
Терморегулятор для компьютера своими руками
Сидя ночью за компьютером, я заметил чрезмерный шум от системы воздушного охлаждения. Почему бы автоматически не регулировать скорость вращения вентилятора в зависимости от температуры? После 2 месяцев поиска подходящей схемы я усовершенствовал и наладил ее. Схема осуществляет релейное управление скоростью вращения 3 кулеров одновременно, в зависимости от температуры.
0 0 [0]
- Термометр ПК с DS1621
2006 г.
Схема на

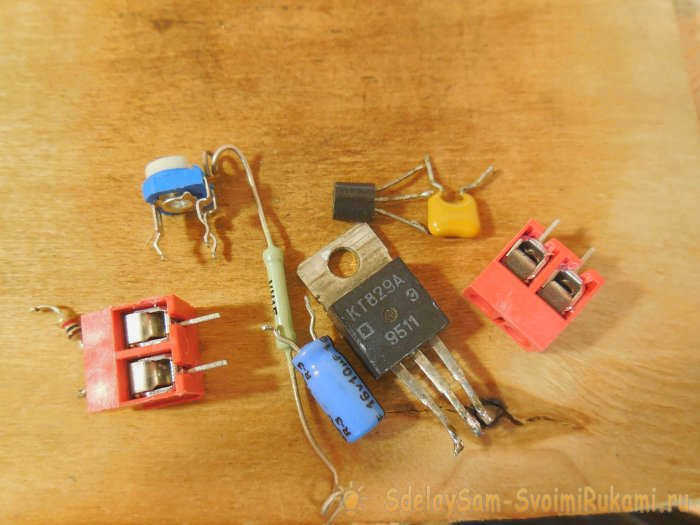

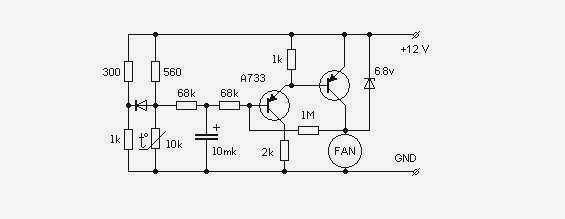

Схема чрезвычайно проста, содержит всего два транзистора, несколько резисторов и термистор, но, тем не менее, она прекрасно работает. M1 в схеме – это вентилятор, скорость которого будет регулироваться. Схема рассчитана на использование стандартных кулеров на 12 В. VT1 – маломощный n-p-n транзистор, например, КТ3102Б, BC547Б, КТ315Б. В данном случае желательно использовать транзисторы с коэффициентом усиления 300 и более. VT2 – мощный n-n транзистор, коммутирующий вентилятор. Можно использовать недорогие отечественные КТ819, КТ829, опять же, желательно выбрать транзистор с высоким коэффициентом усиления. R1 – терморезистор (также называемый термистором), ключевое звено схемы. Он изменяет свое сопротивление в зависимости от температуры. Подойдет любой NTC-термистор с сопротивлением 10-200 кОм, например, самодельный ММТ-4. Величина подстроечного резистора R2 зависит от выбора термистора и должна быть в 1,5 – 2 раза больше. Этот резистор используется для установки порога включения вентилятора.
Создание контроллера

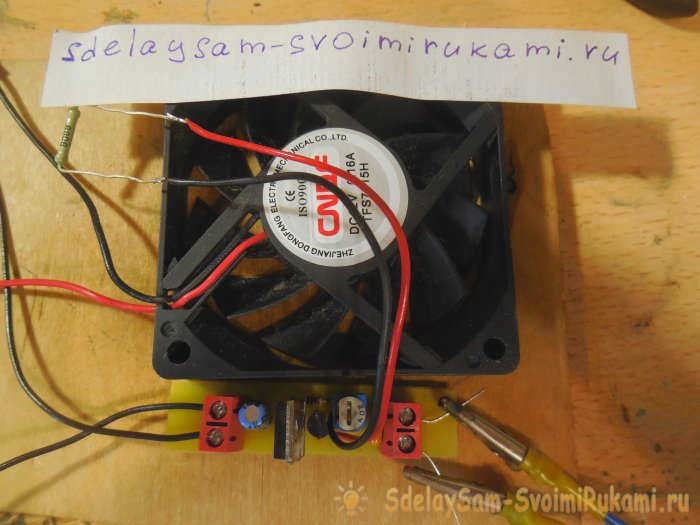

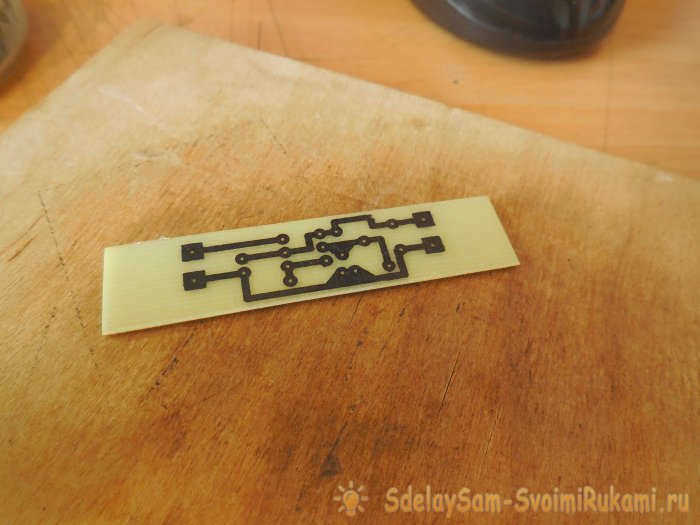

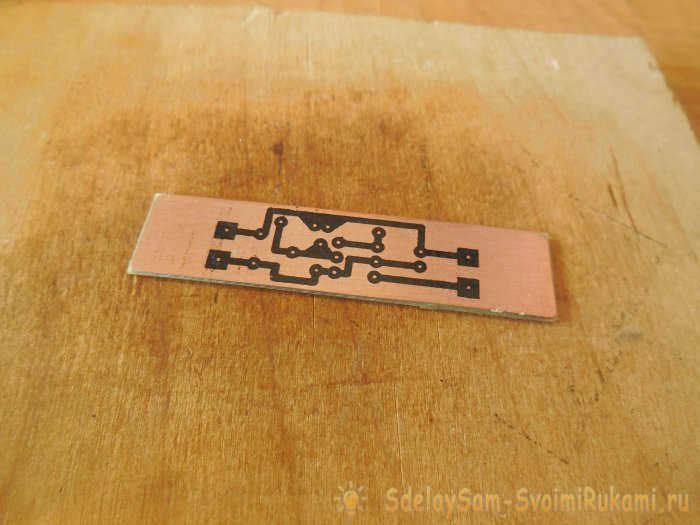

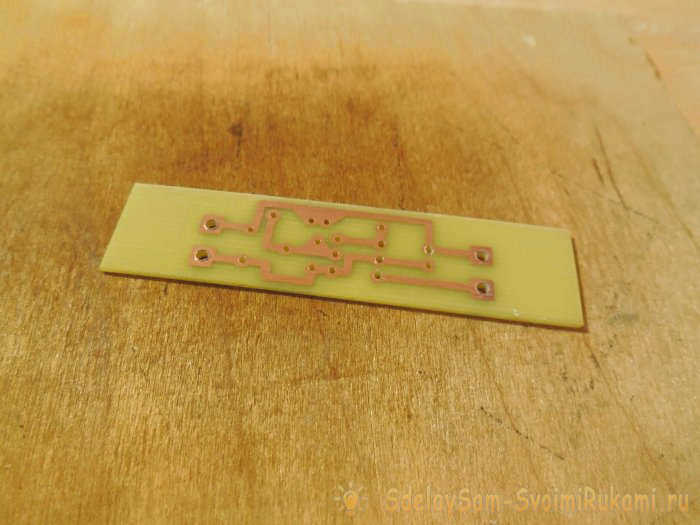

Схему можно легко собрать с помощью навесного монтажа или сделать печатную плату, как это сделал я. На плате есть клеммы для проводов питания и самого вентилятора, а термистор выведен на пару проводов и прикреплен к радиатору. Для лучшей теплопроводности его следует закрепить теплопроводящей пастой. Плата изготовлена методом LUT, ниже приведены фотографии процесса.
Скачать плату:
shema.zip [2.09 Kb] (скачиваний: 2040)

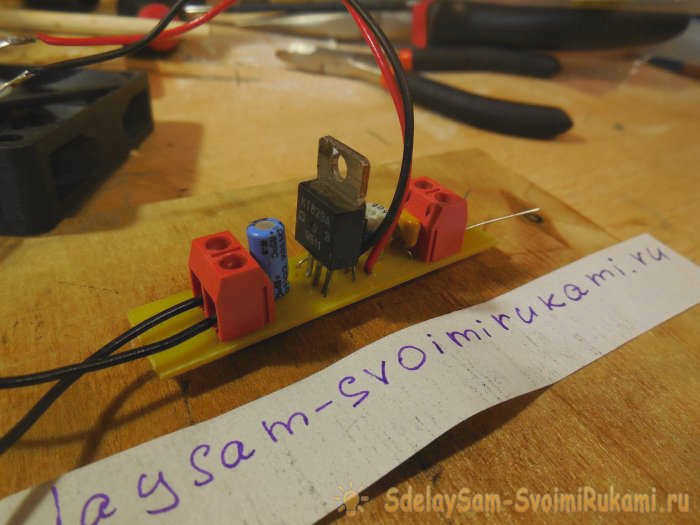

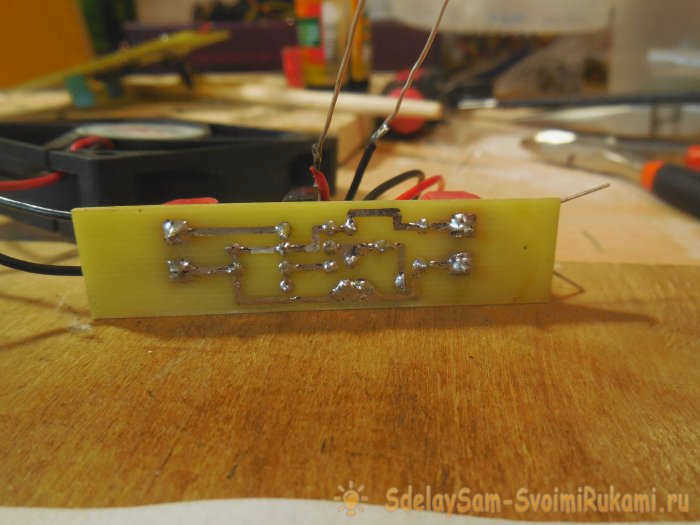

После того, как плата изготовлена, компоненты впаиваются в нее как обычно, сначала маленькие, а затем большие. Стоит обратить внимание на выводы транзисторов, чтобы припаять их правильно. После сборки плату следует очистить от остатков флюса, протестировать дорожки и проверить правильность сборки.
Контроллер вентилятора с датчиком температуры
Как известно, вентилятор в компьютерных блоках питания формата AT вращается с постоянной частотой, независимо от температуры высоковольтных транзисторов. Однако блок питания не всегда выдает максимальную мощность на нагрузку. Потребление энергии достигает максимума при включении компьютера, а также пика при активной замене диска.
- Как сделать плату регулятора 1,2-35 В

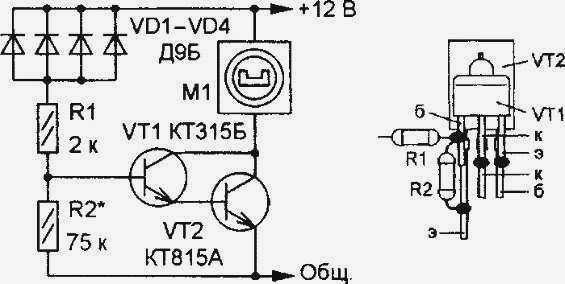

Для уменьшения износа вентиляторов и снижения общего шума, создаваемого компьютером, можно использовать автоматический регулятор скорости вращения вентиляторов, показанный на схеме. Германиевый диод VD1-VD4, включенный в обратном направлении в цепь базы составного транзистора VT1VT2, служит датчиком температуры. Выбор диодов в качестве датчика обусловлен тем, что температурная зависимость обратного тока более выражена, чем зависимость сопротивления терморезисторов. Кроме того, стеклянный корпус этих диодов позволяет обойтись без диэлектрических прокладок при установке силовых транзисторов на радиатор.
Необходимые радиодетали:
- 2 биполярных транзистора (VT1, VT2) – КТ315Б и КТ815А соответственно.
- 4 диода (VD1-VD4) – D9B.
- 2 резистора (R1, R2) – 2 кОм и 75 кОм соответственно (на выбор).
- Вентилятор (M1).
Обратите внимание, что количество диодов датчика температуры зависит от статического коэффициента передачи тока составного транзистора VT1, VT2. Если ротор вентилятора неподвижен при сопротивлении резистора R2, указанном на схеме, комнатной температуре и включенном питании, увеличьте количество диодов.
Убедитесь, что при подаче напряжения питания он начинает вращаться с низкой частотой. Очевидно, что если при использовании четырех сенсорных диодов скорость вращения намного выше требуемой, количество диодов следует уменьшить.
Схема регулятора скорости вращения вентилятора для снижения шума
В отличие от схемы, которая замедляет работу вентилятора после запуска (при определенном срабатывании вентилятора), данная схема увеличивает производительность вентилятора, повышая скорость при повышении температуры датчика. Схема также снижает шум вентилятора и продлевает срок его службы.

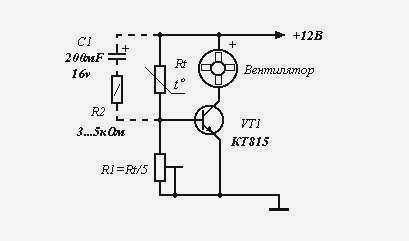

Детали, необходимые для сборки:
- Биполярный транзистор (VT1) – КТ815А.
- Электролитический конденсатор (C1) 200 мкФ/16В.
- Переменный резистор (R1) – Rt/5.
- Терморезистор (Rt) – 10-30 кОм.
- Резистор (R2) – 3-5 кОм (1 Вт).
Если вентилятор иногда не включается, даже когда он очень горячий (подошел паяльник), добавьте цепочку C1, R2. R1 устанавливается таким образом, чтобы гарантировать запуск вентилятора при подаче напряжения на холодный источник питания. После нескольких секунд зарядки конденсатора скорость упадет, но вентилятор не остановится полностью. Теперь установите датчик и посмотрите, как он будет вращаться во время реальной работы.
Rt – любой термистор с отрицательным ТКЕ, например ММТ1 с номиналом 10-30 кОм. Термистор крепится (приклеивается) тонкой изоляционной прокладкой (желательно слюдяной) к радиатору высоковольтных транзисторов (или одного из них).
Видео по сборке регулятора скорости вращения вентилятора:
