Подключение и настройка реле давления насоса: инструкция по настройке
Реле давления – это небольшой, но важный компонент как больших, так и малых насосных станций. В то время как все остальные компоненты просто должны быть правильно подключены, его необходимо дополнительно отрегулировать. Это устройство отвечает за автоматизацию процесса перекачки. Оно включает и выключает оборудование в зависимости от давления в гидравлическом баке.
Правильная настройка реле давления насоса – залог комфорта и долгого срока службы. В этой статье мы объясним, как это сделать, какие шаги необходимо предпринять и какие данные нужно знать для точной настройки. Вы узнаете, для чего она используется и в каких ситуациях выполняется.
Помимо пошагового описания процедуры регулировки, мы также включили ценные рекомендации, предоставленные инженерами-сантехниками. Для оптимизации восприятия текст дополнен фотографиями, схемами и видеоуроками.
Особенности и принцип работы
Многочисленные варианты реле давления, которыми оснащаются практически все насосные агрегаты, устроены одинаково.
Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные компоненты:
- мембрана
- поршень;
- металлическая платформа;
- электрические контакты.
Вверху, под пластиковой крышкой, находятся две пружины – большая и маленькая. Когда мембрана испытывает давление, она толкает поршень.
Это, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.
Небольшое расстояние, разделяющее большую и малую регулировочные пружины, достаточно для регулировки всего комплекта приборов. Платформа под давлением мембраны постепенно поднимается, пока ее край не достигнет малой пружины. В этот момент давление на платформу увеличивается, что приводит к изменению ее положения.
Фотогалерея
Фото из
Назначение реле давления – автоматизировать процесс включения/выключения электронасоса.
Это двухконтактное электрическое переключающее устройство, которое реагирует на падение и повышение давления в контуре водоснабжения.

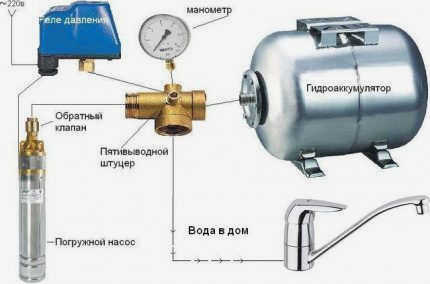

При использовании реле давления, дополненного манометром и пятиходовым соплом, устройство достигает автоматических заданных значений.
Реле давления включается в систему водоснабжения только в сочетании с аккумулятором давления, конструкция которого позволяет точно регистрировать изменения давления в системе
Реле давления настроено на заводе на среднее давление в системах водоснабжения. При необходимости изменения настройки реле давления снимается.
Для получения бесплатного ремонта, гарантированного производителем, необходимо следовать указаниям инструкции по эксплуатации и правильно использовать устройство.
Работа реле давления

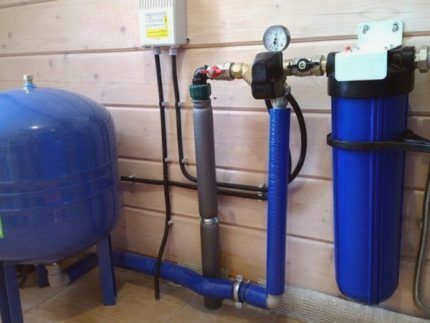

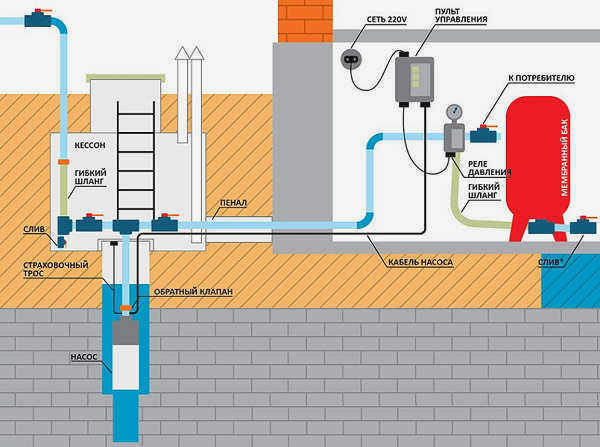

Автономная система водоснабжения в одноквартирном доме состоит из водопроводных труб, насоса и компонентов управления и очистки. Аккумулятор давления служит в качестве устройства контроля давления воды. Вода сначала накапливается в аккумуляторе, а затем расходуется по мере необходимости при открытии кранов.
Такая гидравлическая система сокращает время работы насосной станции, а также количество циклов "включение/выключение".
Реле давления здесь имеет функцию управления насосом. Оно контролирует уровень воды в напорной емкости, чтобы при опустошении емкости вовремя сработать для откачки воды из водозабора.
Основными компонентами реле являются две пружины, регулирующие давление, реагирующая на давление мембрана с металлической вставкой и контактная группа 220 В.
Если давление воды в системе находится в пределах параметров, установленных на реле, насос не работает. Если давление падает ниже минимальных настроек (Pmin, Pvcl), на насосный узел подается электрический ток для его запуска.
Затем, когда бак заполняется до уровня остановки (Pmax, P off), насос обесточивается и выключается.
Реле работает следующим образом, шаг за шагом:
- В аккумуляторе нет воды. Давление ниже P release устанавливается большой пружиной, мембрана в реле перемещается и замыкает электрические контакты.
- Вода начинает поступать в систему. Когда достигается "Стоп" – разница между верхним и нижним давлением устанавливается небольшой пружиной, мембрана перемещается и размыкает контакты. В результате насос перестает работать.
- Кто-то в доме открывает кран или включает стиральную машину – давление в водопроводе падает. Затем, в какой-то момент, воды в системе становится слишком мало, давление достигает нижнего предела. Насос снова включается.
Первый шаг перед регулировкой
Реле давления настраивается при первой установке и позже, если в системе водоснабжения возникли проблемы.
Во втором случае перед регулировкой реле необходимо определить причину проблемы. Может оказаться, что проблема вообще не возникает и что данный узел не нужно трогать.
Перед регулировкой реле убедитесь, что батарея, шланги и фитинги держат давление. Если в системе есть утечки или свищи, от них необходимо избавиться.
Второй чрезвычайно важный момент – очистка воды. В аккумуляторе и реле находится резиновая мембрана. Если в трубы попадет песок, резиновая мембрана испортится (разорвется) и перестанет держать давление. Система с гидроаккумулятором должна быть оснащена фильтром.
Если давление в водопроводе достигло стоп-значения на манометре, но насос продолжает работать, проблема обычно заключается в засорении трубы и/или фильтра. Возможно также, что контакты реле на насосной станции ослабли. В первом случае избавьтесь от песка и накипи из системы, а во втором – проверьте контактную группу и проводку 220 В.
Также возможна ситуация, когда вода полностью слита из труб в доме, но насос не запускается. Первое, что необходимо сделать, – проверить электропитание.
Если сетевое напряжение есть, а проводка и контакты в порядке, реле давления неисправно, "9 на 10". Его придется заменить на новое; отремонтировать его практически невозможно.
Конструкция и принцип работы

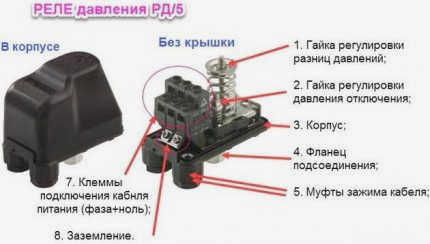

Регулятор давления имеет простую и разборную конструкцию, которая позволяет пользователю регулировать работу аккумулятора давления, сужать или расширять его параметры.
Внутренние компоненты размещены в прочном пластиковом корпусе, напоминающем коробку неправильной формы. Коробка имеет гладкую поверхность и всего 3 внешние рабочие части: два разъема для кабелей питания и насоса и металлический штуцер ¼, ½, 1" для подключения системы. Резьба на муфте может быть наружной или внутренней.
Чтобы снять корпус, используйте плоскую отвертку и медленно и осторожно выкрутите винт, утопленный в пластике над основной пружиной.
Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, соединительные штифты, мембрана и пластина, которая меняет свое положение в зависимости от повышения/понижения давления в системе.
Фотогалерея
Фото из

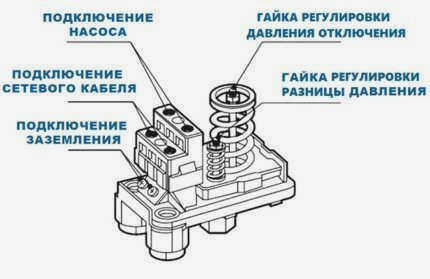

Клеммы заземления имеют внешнее подключение и представляют собой два винта, к которым прикреплены желто-зеленые провода
Питающие провода подключаются к клеммам в верхней части устройства: два – для коричневого провода и два – для синего.
Большая пружина отвечает за нижний предел давления. Она регулируется маленькой гайкой, навинченной сверху.
Малая пружина отвечает за дельту (ΔP) – разницу между двумя пределами давления, верхним и нижним. С помощью этой гайки можно слегка сместить эти пределы.
соединительные клеммы для заземляющего кабеля
Соединительные клеммы для фазного и нулевого проводов
Большая пружина и ее функция
Малая управляющая пружина
Контакты двух электрических цепей, которые замыкаются при достижении предельного давления, находятся под пружинами, которые прикреплены к металлической пластине. При увеличении давления мембрана бака деформируется, давление внутри сильфона увеличивается, вес воды давит на пластину. Это, в свою очередь, действует на большую пружину.
Критерии выбора реле для насосов
Существует множество универсальных моделей, которые продаются отдельно от насосной станции и могут быть использованы для сборки системы своими руками. При покупке реле или блока управления важно обратить внимание на характеристики устройства. Их можно найти в технической документации.
Важно, чтобы возможности реле совпадали с возможностями остального оборудования.

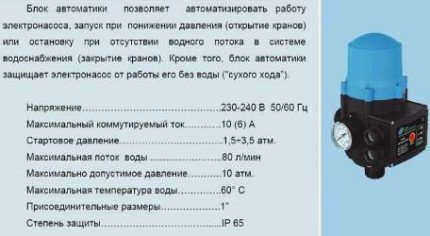

Перед покупкой блока управления или реле важно внимательно ознакомиться с техническими характеристиками данной модели. В большинстве случаев они стандартные: номинальное давление от 1,5 атм, максимальное давление от 3 атм.
Номинальное давление является основой, но верхний предел рабочего давления также важен. Необходимо учитывать электрические параметры и максимальную температуру воды. Класс IP, характеризующий пыле- и водонепроницаемость, является обязательным параметром: чем выше значение, тем лучше.
Размеры присоединительной резьбы указаны в дюймах, например, ¼" или 1". Они должны соответствовать размеру фитинга. Размеры и вес самих устройств примерно одинаковы и являются второстепенными характеристиками.
Также обратите внимание, что существуют встроенные и выносные модели. Большинство представленных на рынке устройств универсальны: их можно подключить непосредственно к баку или установить на трубе.

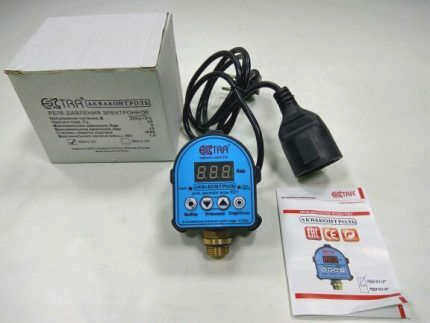

Электронные реле выполняют те же функции, что и механические: они отвечают за подачу воды и защищают механизм насоса от пересыхания. Они более разборчивы, чем простые модели, и чувствительны к взвешенным в воде частицам. Для защиты устройства перед точкой подключения устанавливается сетчатый фильтр.
Электронный блок – это, по сути, блок автоматики с легко читаемым дисплеем и кнопочной системой, позволяющей производить регулировку без демонтажа устройства
Регулировка давления в аккумуляторе
Как регулировать давление в гидроаккумуляторе, само устройство имеет очень простую конструкцию. Внутри стального бака находится резиновая мембрана, которая занимает около двух третей объема гидроаккумулятора. Оставшееся пространство занимает воздушная камера. Используя положительное давление воздуха в камере и упругие силы растяжения резиновой мембраны, вода нагнетается в гидравлическую систему по мере необходимости. Кроме давления в воздушной камере устройства, больше ничего регулировать не нужно.
Устройство поставляется с установленным на заводе давлением воздуха 1,5 атм. Перед покупкой устройства рекомендуется проверить наличие установленного на заводе давления. Обычно это означает, что фитинг находится в хорошем состоянии, а резиновый башмак внутри цилиндра цел, приступайте к настройке аккумулятора давления для систем водоснабжения.
Сначала аккумулятор устанавливается в систему и запускается насос для определения рабочего давления в системе. Давление воздуха в воздушном кармане аккумулятора должно быть отрегулировано на 10-13% ниже давления включения насосной станции. Проще говоря, оно должно быть установлено на 0,6-0,9 атм ниже давления воды, при котором запускается двигатель. Проверьте отрегулированный уровень с помощью манометра в течение часа, чтобы убедиться в отсутствии утечек воздуха.
Давление воздуха в полости аккумулятора должно регулироваться при отключенном давлении воды, просто выключите кран. Это значение следует проверять и регулировать не реже одного раза в квартал.
Регулировка реле давления гидроаккумулятора
Как отрегулировать давление в гидроаккумуляторе, выглядит как реле или автоматический регулятор давления воды. Это небольшая черная пластиковая коробка с двумя точками подключения из материала корпуса. И один соединитель металлической трубки с наружной или внутренней резьбой ¼", как показано на рисунке. Подключите реле к пятипроводному разъему на входе в батарею.
Регулировка реле давления воды
Как отрегулировать давление в гидроаккумуляторе Реле давления воды HP-5 легко регулируется. Регулировка реле обычно необходима в двух случаях. При запуске системы водоснабжения и после ремонта, модификации или изменения системы водоснабжения и гидроаккумулятора. В любом случае, перед началом регулировки следует выполнить несколько основных процедур:
- Предупредите жильцов дома при регулировке реле давления. Не пользуйтесь кранами, туалетами, душами или любыми другими частями системы водоснабжения.
- Закройте все краны и проверьте герметичность соединений или утечку воды. Особенно для вновь установленных или отремонтированных приборов обратите особое внимание на бачок унитаза. Если он все еще работает или протекает, трудно правильно отрегулировать реле в системе.
- Проверьте рабочее давление в батарее, если оно нестабильно или ниже нормы, его необходимо отрегулировать в соответствии с заводской нормой;
При регулировке вам понадобится гаечный ключ для закручивания гаек, кран для сброса давления воды в системе. И контрольный манометр для контроля давления воды в системе водоснабжения.

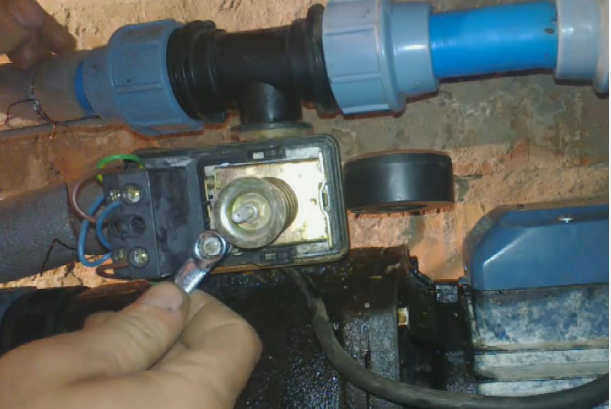

Чтобы отрегулировать пороговые значения реле давления, сделайте следующее
- Включите станцию или насос, чтобы определить, при каком показании манометра реле отключит двигатель при достижении максимального давления. Как правило, новые реле редко достигают давления выше двух атмосфер, что достаточно для нормального бытового водоснабжения. Если давление превышает 2,5 атмосферы, срабатывает небольшая пружина, которая будет хорошо видна при снятии верхней крышки реле.

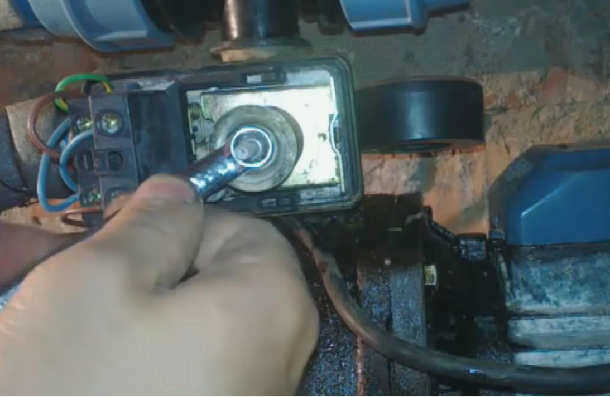

- Если реле отключает насос при давлении выше 3,2-3,3 атмосфер, например, 3,5-5 атмосфер, его можно легко отрегулировать. И опустить его, повернув гайку на малой пружине против часовой стрелки накидным ключом. Однако стоит помнить о высокой чувствительности реле, поэтому угол поворота следует регулировать осторожно. Для регулировки используйте гаечный ключ на пол-оборота или четверть оборота.
- Запустите машину и снимите показания манометра. Оптимальное значение составляет 3-3,2 атм.
- Померить давление воды и отметить показания манометра, при которых включается насосная станция. При первоначальной настройке это значение обычно составляет не менее 2,5 атм.
