Если после наполнения бачка до отказа подача воды не прекращается, проверьте, свободно ли перемещается рычаг 4 мембранного клапана 3. Возможно, ему просто не хватает хода. Тогда поплавок унитаза опускают, чтобы перекрыть подачу воды раньше времени (аналогично регулировке изгиба коромысла). Для этого поворачивают или повторно фиксируют тягу 5 (в зависимости от конкретной модели клапана), чтобы обеспечить нужное положение запорной части механизма.
Поплавок для унитаза: пример конструкции, регулировки и замены
Со временем устаревшие сантехнические приборы заменяются новыми, более удобными и функциональными, но некоторые детали остаются прежними, практически не меняя своего назначения.
Например, один из важнейших компонентов бачка, поплавок для унитаза, по-прежнему выполняет свою главную функцию – регулирование уровня воды, хотя и претерпел внешние изменения.
Любому домашнему мастеру неплохо бы разобраться в механизме работы поплавка. Вызов сантехника при малейшей проблеме с унитазом – не лучшее решение. Тем более что большинство проблем можно устранить самостоятельно.
Мы предлагаем ознакомиться с устройством и работой различных типов поплавков. Подробные инструкции помогут вам отрегулировать механизм и восстановить систему смыва вашего унитаза.
Положение поплавка в бачке
Сам по себе поплавковый механизм – это всего лишь маленькая деталь с простым устройством, но вместе с другими частями арматуры бачка он выполняет важную миссию – отвечает за смыв. Точнее, он является посредником между двумя внутренними системами: бачком и бачком унитаза.
Чтобы понять, какую роль играет это простое устройство, давайте рассмотрим, как устроен унитаз с бачком.
Мы не будем рассматривать встроенные элементы или ретро, навесные модели, а остановимся на наиболее популярных решениях – бачках, входящих в состав унитазов-компактов и устанавливаемых на задней полке чаши.

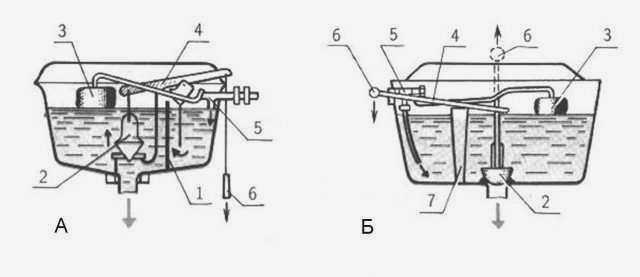

Схема внутреннего устройства бачка унитаза с нижней подводкой воды и боковым рычагом управления. Это старая арматура, сохранившаяся в бачках советского периода.
Снаружи это глиняный (фарфоровый, пластмассовый) бачок, закрытый сверху крышкой с отверстием для рычага управления, который все чаще заменяется кнопкой (одинарной или двойной). Кроме этого, есть еще два отверстия: для забора воды из системы ГВС и для слива жидкости из бачка в унитаз.
Арматура устанавливается внутри бачка – разборной системы из пластиковых, металлических и резиновых деталей. Конфигурация, размеры и материал компонентов варьируются в зависимости от производителя. Кроме того, существует несколько типов механизмов.
Однако их объединяет общий принцип работы: через входное отверстие вода поступает в бак (по гибкой трубке, соединенной с трубой ГВС) в необходимом объеме (в среднем 4,5-6 литров).
Поплавок поднимается вместе с уровнем воды, заполняющей бак. Когда уровень воды достигает необходимого уровня, поплавковое устройство перекрывает поток воды. Это происходит до тех пор, пока бачок не будет смыт.

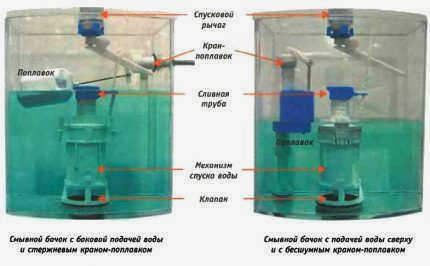

Типы запорных и переливных бачков для унитазов
Это не автоматическая или установленная система. Устройства, о которых идет речь, являются частью обычного сантехнического оборудования. Проще понять, как оно работает, на примере старых конструкций (рис. 2), тем более что они все еще используются и иногда нуждаются в регулировке. Они, как и современные изделия, имеют два основных механизма – механизм наполнения и слива и узел перелива.
Устаревшие конструкции
Заливная арматура
Конструкция заливной арматуры включает в себя впускной клапан 5 штокового типа. Его работой управляет поплавок смыва унитаза 3, воздействующий на запорный стержень через латунное коромысло. Такая система называется поплавковым клапаном и в несколько измененном виде используется до сих пор.
На рисунке 3 показан уровень воды 1 после опорожнения бачка, после чего поплавковый механизм 2 (включая коромысло или рычаг-винт 3) находится в нижнем положении. Верхняя часть рычага 3, расположенная в кране (вентиле) 4, перемещает шток-толкатель 5 с гибким уплотнением 6 влево, тем самым активируя подачу воды через подводящий шланг 8 и входное отверстие 10. По мере наполнения бачка нижний конец рычага перемещается вверх, а его верхнее плечо соответственно перемещает толкатель вправо и постепенно перекрывает отверстие носика, прижимая к нему прокладку 6.
Клапан крепится к стенке бачка с помощью крепежной гайки 9 с наружной стороны. Резьбовое соединение клапана изнутри уплотнено резиновой прокладкой 7. Для гашения шума падающей струи 11 на выходное отверстие впускного клапана дополнительно надевают трубу подходящего диаметра, опуская нижний конец ниже минимального уровня воды.
Типичные неисправности и их устранение
Хотя существует множество различных моделей современных бачков для унитазов, регулировка бачка унитаза часто сводится к типичным алгоритмам. Многие методы поиска неисправностей и их устранения напоминают те, которые сопровождали эксплуатацию ранее популярных изделий. Однако с гидравлическими проблемами гораздо легче разобраться, если разделить их на отдельные группы. В результате получился следующий ряд проблем, расположенных в порядке убывания частоты возникновения:
- Прерывистый смыв в туалете.
- Не включается наполнение резервуара.
- Обнаружена вода за пределами канализации.
Непрерывный смыв в туалете
Это не первая проблема без причины. Она возникает в подавляющем большинстве случаев неисправностей в водопроводной системе. Если вода в бачке унитаза не останавливается, причина может заключаться в следующем
- протекающий сливной клапан;
- регулировка перелива;
- неисправная работа впускного крана.
Чтобы начать диагностику системы, сначала снимите крышку с бачка. Для большинства современных моделей сантехнической арматуры достаточно открутить декоративную гайку штока или гайку с кнопкой, расположенную в центре крышки. Эта операция может потребовать некоторых усилий и изобретательности, поскольку фланцы гаек часто бывают совершенно гладкими. Края крепежа легче захватывать в резиновых хозяйственных перчатках. В моделях с кнопкой для удобства удобнее повернуть кнопку в утопленное положение (рис. 11).
После снятия крышки можно отрегулировать слив унитаза, однако лучше сначала убрать керамическую деталь или перенести ее в соседнюю комнату, чтобы случайно не разбить. Если она будет повреждена, ее, скорее всего, нельзя будет приобрести отдельно.

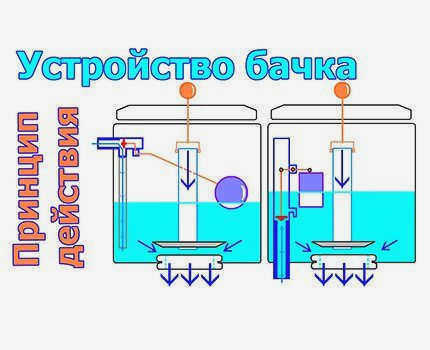

Принцип работы сливного и наливного клапана

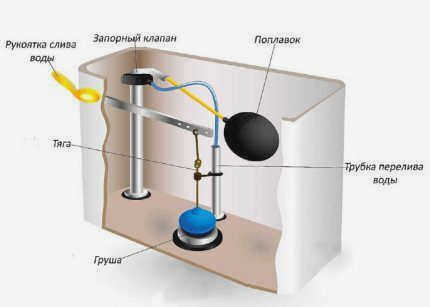

Работа заливного клапана основана на поплавке, который поднимается и перемещает клапан с помощью штока, когда бачок наполнен водой.
Когда вода накапливается до определенного уровня, клапан перекрывает подачу воды.

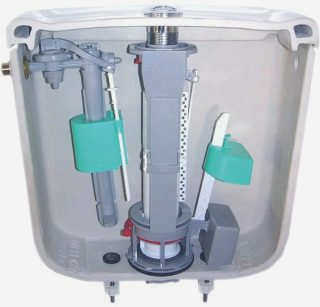

Конструкция бачка может отличаться внешне, но принцип работы очень похож, и, поняв, как работает механизм наполнения и опорожнения, легко разобраться в каждом из них
В состоянии покоя сливной механизм предотвращает вытекание воды, но активируется при нажатии на кнопку.
В то же время он предназначен для предотвращения переполнения. Такая защита необходима, если поплавковый клапан унитаза выходит из строя и внезапно перестает перекрывать воду. Тогда, когда бачок наполняется, вода вытекает и заливает помещение.
Чтобы предотвратить это, в корпусе сливного клапана имеется сливная трубка. Если арматура исправна, конец трубы поднят над уровнем воды.
Если впускной клапан неисправен, верхняя часть находится ниже уровня воды, и излишки жидкости попадают в трубу и сливаются в унитаз.

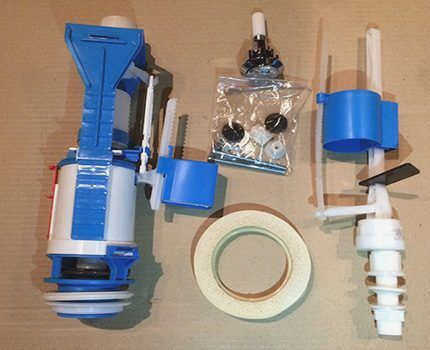

Арматура для бачка – это набор устройств с клапанами, предназначенных для регулирования притока, оттока и поступления водопроводной воды из бачка:
Фотогалерея
Фото из
Смывной клапан регулирует поток воды из бачка нажатием кнопки или рычага
Смывной клапан крепится к туалетному бачку компактного типа с помощью предохранительной гайки. Этот узел оснащен кольцевым уплотнением.
Клапан, закрывающий сливную трубу, крепится к рычагу или ручке с помощью цепочки. Существуют модели, в которых вместо цепочки используется металлический или пластиковый стержень.
Общие характеристики запорных клапанов
Сливная и запорная арматура должна выдерживать сильные перепады давления. В среднем рабочее давление составляет от 0,4 до 15 атм.
Температура воды, при которой устройство будет нормально работать, составляет от 2 до 45 °C. Срок службы составляет приблизительно 150 000-200 000 циклов.
Практически любое устройство смыва или наполнения может быть адаптировано к высоте бачка
Материал, из которого изготовлен запорный клапан для унитаза:
- полиэтилен высокого давления. Чем плотнее материал, тем он прочнее. Однако увеличение плотности снижает ударопрочность при низких температурах.
- АБС-пластик (акрилонитрил-будадиен-стирол). Этот материал устойчив к механическим нагрузкам, истиранию, агрессивным химическим веществам и перепадам температур.
Производитель указывает допустимую высоту бачка для каждой модели арматуры, которая может составлять от 295 мм до 500 мм.
Также важно обратить внимание на размер соединения – в случае несоответствия используется переходное кольцо.
Когда требуется регулировка
Удобство управления двухкнопочным механизмом заключается в возможности сливать разное количество воды и выбирать степень наполнения и остатка в бачке. Каждый пользователь может настроить работу смывного механизма в соответствии со своими потребностями. Современные системы позволяют бесступенчато регулировать смывной клапан.
Раньше для регулировки поплавка приходилось вручную отгибать рычаг на нем – это уменьшало или увеличивало уровень наполнения. В новом поколении двухрежимных бачков все, что вам нужно сделать, – это повернуть пластиковые ползунки на резьбе.
Проблемы с двухрежимным баком, требующие согласования и ремонта:
- Регулярная утечка воды в отстойник. Причина – износ закрывающей мембраны (широкой пробки). Мембрану необходимо заменить или утяжелить.
- Ручки управления заблокированы. Распространенная проблема, решаемая снятием и очисткой седла.
- В резервуаре остается вода. Снимите крышку и отрегулируйте положение горизонтального ползунка до нужного уровня.
- В экономичном режиме для промывки используется большое количество жидкости. Для регулировки необходимо также снять крышку и отрегулировать положение ползунка, отвечающего за поток воды при промывке.
- На входе в бак нет давления потока. Отрегулируйте дозирующее устройство.
Если крышка не плотно прилегает к краю выпускного отверстия в баке, вода будет просачиваться в бак. в баке, вода будет просачиваться в отстойник. Чтобы диагностировать это, снимите крышку, найдите штифт мембраны и нажмите на него с небольшим усилием. Если после этого утечка прекратится, увеличьте вес крышки. Прикрепите металлическую гайку с грузом к штоку над диафрагмой с помощью проволоки. Если усилие не помогает, замените пробку или прочистите промывочную камеру.
Если неисправен сам регуляторЕсли неисправен сам регулятор, вода постоянно нагнетается в бачок, а излишки воды сбрасываются в унитаз через переливную трубу. Обратите внимание на правильность функционирования компонентов: впускного клапана, штанги, крепежа, поплавка. Если они работают неправильно и не поддаются регулировке, необходимо приобрести и установить новые детали.
Инструкция по регулировке двухкнопочного бачка
Чтобы отрегулировать, отремонтировать или заменить компоненты, сначала узнайте, как снять крышку двухкнопочного бачка.
- Половина кнопки нажата, а другая открывает прорезь сбоку.
- Вставьте в прорезь плоскую отвертку и выньте вторую половину.
- Имеется винт со шлицем, который можно извлечь с помощью отвертки.
- Слегка приподнимите крышку и поверните ее на 90°, расположив поперек бака.
- Открутите ключевые крепления и снимите крышку.
Внутренняя часть бака открывается для координации работы механизма. По окончании сборки выполните сборку в обратном порядке.

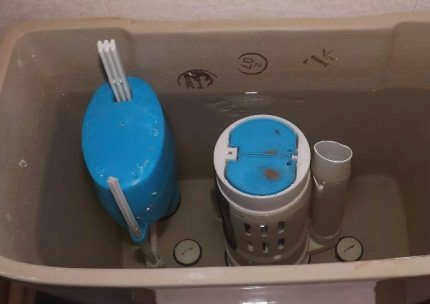

Сначала проверьте установку ползунка на стороне переливной трубки. Его вертикальное положение обеспечивает контакт с маленькой кнопкой. На поплавке имеется штифт для выбора уровня наполнения. Чем заметнее его верхушка, тем меньше воды находится в бачке – для этого вкручивается регулировочный винт. Для его полного удаления необходимо повернуть и снять механизм.
Особенности регулировки:
- Верхнее положение элемента уменьшает сливаемый объем, а нижнее – увеличивает. Затем регулируется положение ползунка в нижней части.
- В процессе регулировки необходимо проверять уровень наполнения. Для обеспечения экономичного слива уровень жидкости должен быть на несколько сантиметров ниже переливной трубки, которая расположена в центральной части арматуры.
