Регулировка ворот дорхан с электроприводом

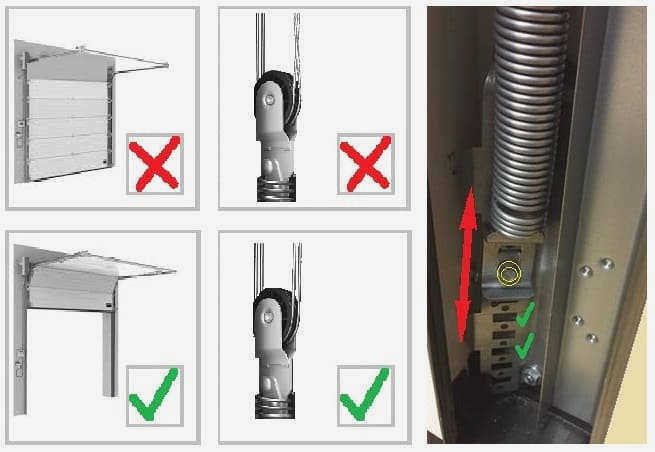

Регулировка конструкции ворот известных марок (Alutech, Dorhan) дает наилучшие результаты при условии, что все основные детали и компоненты приобретены из ассортимента конструкции ворот выбранного производителя. Можно отрегулировать возврат полотна, в том числе ворота с пружинами натяжения. И такие конструкции имеют свои особенности при работе над регулировкой: необходимо увеличить/уменьшить натяжение одной из пружин, для чего используется фиксатор, который необходимо отрегулировать в пазах направляющей.

Как отрегулировать рольставни: схема регулировки рольставней с электроприводом, как отрегулировать упоры на гаражных рольставнях DORHAN, Alutex. Рекомендации по установке и регулировке от инженеров

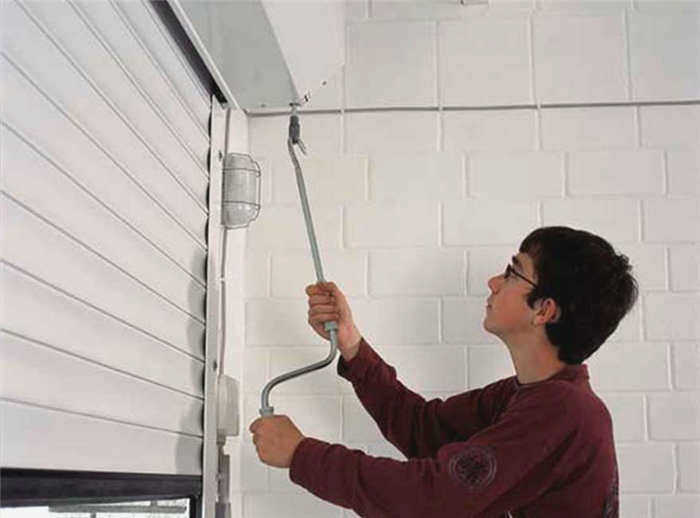

Рольставни – это тип изделия, работающий на основе механического или электрического привода. Оно позволяет закрыть проем и улучшить внешний вид стены. Конструкция добавляет привлекательности за счет необычного внешнего вида. Однако важно получить достаточную информацию о регулировке рольставней. Это поможет избежать ошибок, увеличить срок службы механизма и эффективно его эксплуатировать.

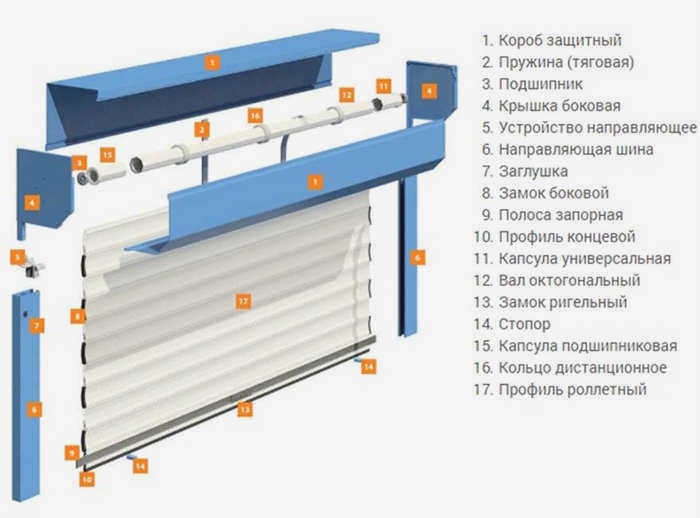

Конструкция кажется довольно простой: есть створка, состоящая из ламелей, электропривод и короб с валом внутри. Однако это притворство, так как для нормальной работы такого механизма необходимо большее количество компонентов. Основные части конструкции:

• боковая крышка;
• кронштейн подшипника и сам подшипник;
• направляющие;
• универсальная капсула;
• стопорное кольцо;
• восьмигранный вал;
• корпус;
• электропривод внутри вала;
• автоматическая блокировка;
• боковой замок;
• торцевая крышка;
• торцевой профиль;
• клавишный выключатель и клавишный переключатель.

Аксессуары для рольставней

Рекомендации для рольставней с электроприводом

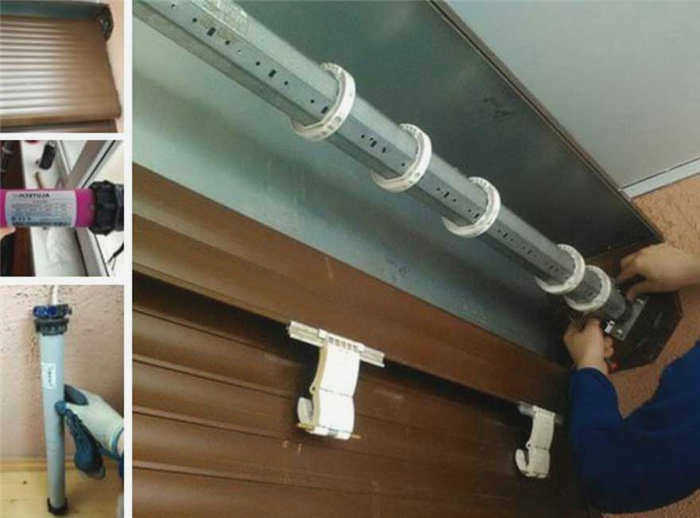

Электрические рольставни поставляются в собранном виде, поэтому трудно сразу понять их конструкцию. Однако эта особенность позволяет быстрее собрать конструкцию, чтобы приступить к ее настройке. В базовую комплектацию входят:

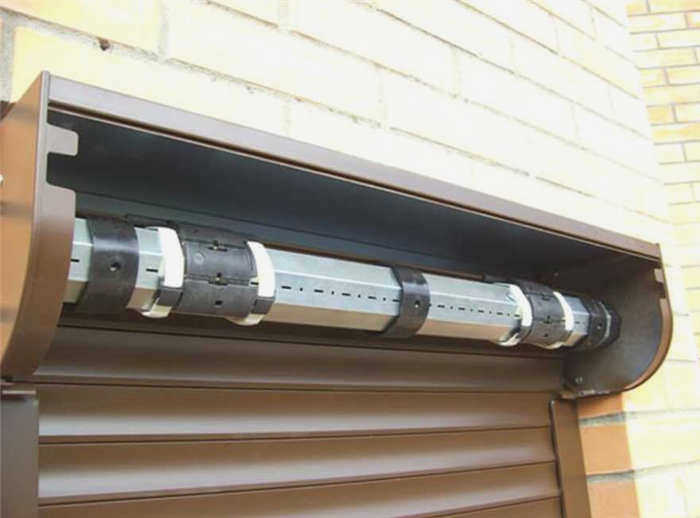

• сборный короб, внутри которого находятся подшипники, вал, ригельные кольца и другие компоненты;
• собранное полотно рольставни: оно состоит из планок, неплотно соединенных между собой, но все такие изделия надежно закреплены, не расшатываются и не способствуют образованию зазоров;
• торцевой профиль, в который можно установить замок.

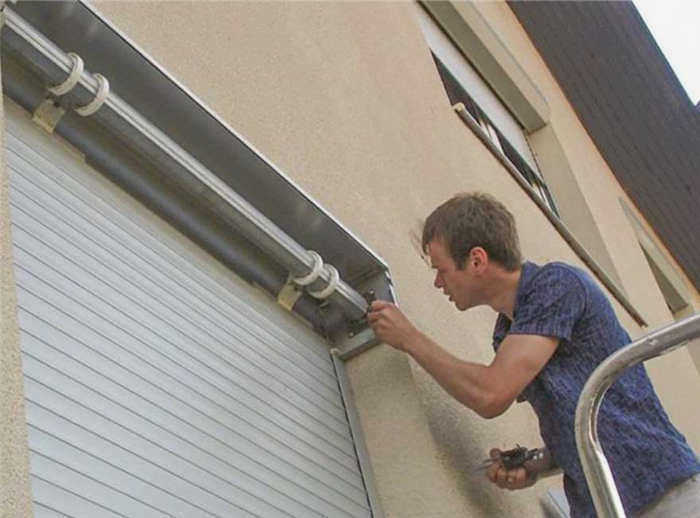

Имеются также более мелкие компоненты. Они собираются вместе и помещаются в коробку. Положение каждого из них в механизме рольставней можно легко восстановить в соответствии с инструкцией. Основные правила установки:

• проверьте геометрию проема – он должен быть прямоугольной формы, допускается лишь незначительное отклонение в 1,5 мм на 1 пог. м при проверке положения стен относительно вертикали, горизонтали, в общей сложности не более 5 мм по всей поверхности;
• устранить щели, протечки и другие дефекты, так как повреждения могут привести к дальнейшему разрушению поверхности стены;
• выбрать способ установки: определить положение рольставен – створка может находиться заподлицо с фасадом или внутри стены, если выбран накладной способ, то короб и направляющие находятся снаружи проема;
• рама должна как можно плотнее прилегать к поверхности, оставляя зазор не более 5 мм;
• после установки короба и направляющих зазоры между ними и стеной должны быть заполнены уплотнительным материалом для обеспечения защиты от влаги и, соответственно, продления срока службы автоматических рольставней;
• перед установкой короба снимите крышку – открутите саморезы;
• соедините короб и направляющие
• приложите раму к стене и отметьте карандашом места будущих отверстий;
• При установке электропривода рольставней обеспечьте вывод кабеля для подключения к сети, просверлив отверстие в задней крышке короба и в стене за ним, важно сделать это под валом;
• Просверлите отверстия в направляющих и установите сборную раму, используя крепежные элементы, которые были предварительно подобраны в зависимости от типа материала стены;
• просверлите торцевой профиль на расстоянии 10 см от боковых направляющих;
• установите упоры и торцевые заглушки; снимите защитную пленку.

Основные преимущества секционных ворот. Почему их так выгодно и практично устанавливать в частных владениях?

Секционные ворота находят все большее применение, особенно в гаражах. Они удобны в эксплуатации, но это далеко не все преимущества использования такой конструкции. Что отличает ее от других типов конструкций:

• значительная экономия пространства: створка движется вертикально и горизонтально по направляющим на минимальном расстоянии от стены/потолка, что позволяет более рационально использовать свободное пространство рядом с гаражным проемом;
• хорошая тепло- и звукоизоляция: плотное прилегание элементов и створки, использование особых конфигураций секций и применение специальных уплотнителей снижают потери тепла, без особых усилий поддерживают комфортную температуру в помещении, снижая при этом расходы на отопление;
• хорошая герметичность: отсутствует риск возникновения сквозняков, в помещении, где установлены секционные ворота, комфортно находиться, кроме того, влага не проникает между частями конструкции, такая конструкция является достойной альтернативой другим типам ворот;
• секции легко адаптируются под любой проем: конструкция состоит из нескольких секций, количество которых зависит от параметров проема (прежде всего, высоты), что позволяет подобрать модель для любых условий работы и установить ее в местах различных размеров;
• дверь пожаробезопасна: изделие изготовлено из материалов, устойчивых к высоким температурам, и может противостоять источникам огня, но только в течение определенного времени;
• простота и удобство эксплуатации: конструкция разработана таким образом, чтобы быть удобной и простой в эксплуатации для пользователя, благодаря расположенным под углом направляющим и пружинному механизму, который уравновешивает дверное полотно; в настоящее время чаще используются торсионные пружины и пружины растяжения;
• Секционные ворота привлекательны; снаружи прохожие видят плотность прилегания нескольких компонентов друг к другу; изнутри по периметру проема имеется защитная конструкция, но она не занимает много места, аккуратно выполнена и поэтому не портит вид внутренней части ворот.

Каковы основные сложности при регулировке секционных ворот?

Несмотря на множество преимуществ, секционные ворота имеют ряд недостатков, которые вызывают проблемы при эксплуатации:

• если вовремя не отремонтировать полотно, оно может быстро износиться: все движущиеся части, а также уплотнители требуют обслуживания, для этого нужно выполнить 3 простых действия – очистить от грязи и смазать, а также отрегулировать пружинный механизм, но эти правила не всегда соблюдаются, в этом случае придется делать еще ремонт, а со временем конструкция может полностью выйти из строя;
• Необходимо соблюдать баланс ворот, иначе вес будет распределен неправильно: нарушение геометрии полотна приводит к дисбалансу всей системы, вызывая неравномерное давление на детали, что приводит к чрезмерной балансировке на одной стороне конструкции;
• переход на материалы с улучшенными свойствами: только использование сертифицированных запасных частей и высококачественных покрытий и уплотнений гарантирует длительный срок службы изделия, а низкокачественные компоненты, наоборот, создают условия для быстрой деформации конструкции, так как материалы разрушаются после короткого периода эксплуатации.

При выборе некачественного привода возникает множество проблем. По этой причине может возникнуть ряд проблем: дверь не поднимается или не перемещается по вертикали, а сразу закрывается при полном открытии, конструкция вибрирует или вообще не функционирует.

Шаг 3: Вертикальные направляющие.

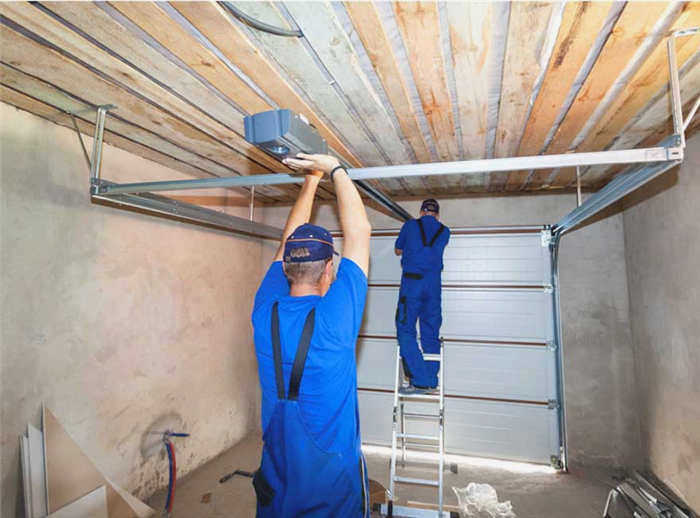

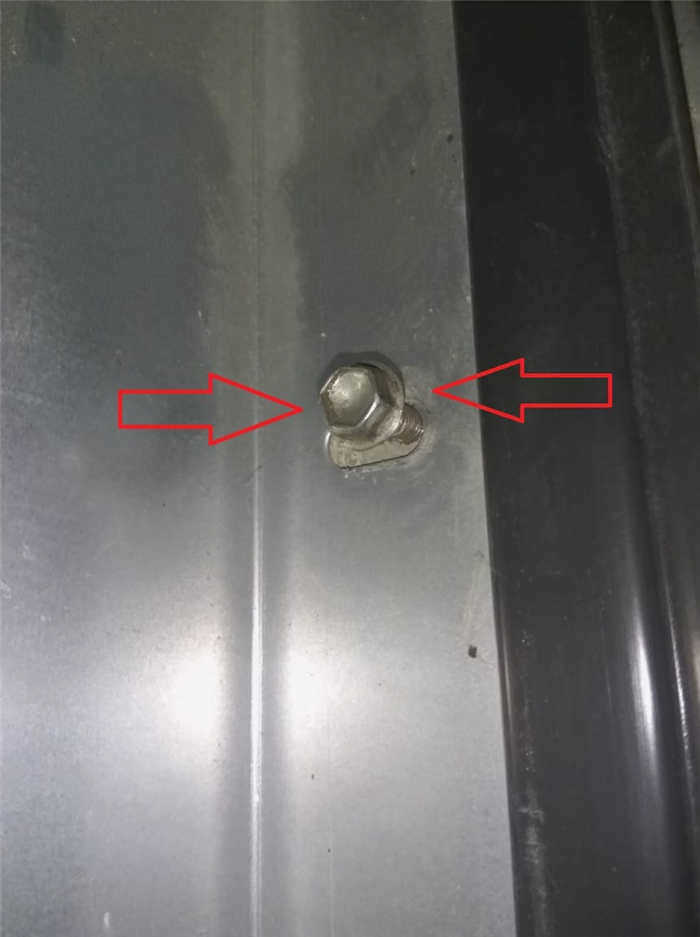

Регулировка секционных ворот должна выполняться во время установки. Отклонение от вертикали можно легко проверить с помощью лазерного уровня или простого отвеса. Для изменения положения угла направляющей в пространстве производитель предусмотрел продольные отверстия в крепежных элементах. Ослабьте крепеж на всю высоту. Измените положение в пространстве. Если поверхность примыкания не гладкая, можно компенсировать перекос рельефа, плотно прижав к ней крепеж.

Регулировка секционных ворот очень сложна. Обычно геометрия выставляется во время установки. Однако если при подъеме полотно сдвигается, эту процедуру необходимо выполнить. Вам понадобятся спиртовой уровень, лазерный уровень, лестница и слесарный инструмент. Начните с определения угла верхнего желоба относительно горизонта. В документации производителя обычно указывается, какой уклон необходимо соблюдать. Обычно это 5-7 градусов. Этот параметр влияет на уверенность пуска при закрытии. Если механизм оснащен верхним приводом, эту настройку можно не указывать. Достаточно проверить параллельность горизонтальных направляющих. Важно чтобы направляющие были перпендикулярны плоскости открытия ворот. Возможны два варианта.

Вариант 1.

Использование 3D лазерного спиртового уровня 3D лазерный спиртовой уровень . Измеряя одинаковое расстояние L от стены, достигается ориентация на 90 градусов. Таким образом, обе горизонтальные направляющие могут быть правильно выровнены.

Вариант 2.

Обычный измерительная лента . Убедитесь, что диагонали L одинаковы.

Шаг 5: снимите валики.

Одна из последних операций, которая может понадобиться. Если после нескольких полных циклов конструкция находится в четком положении справа/слева. Валики на одной стороне находятся намного дальше, чем на противоположной стороне. Используйте втулку для выравнивания секций. Выберите втулку подходящей длины, установите ее на любую боковую планку со стороны без зазора. Для этого приведите полотно в почти закрытое положение, а затем руками сдвиньте его внутрь, иначе втулка будет препятствовать возврату вала. После того как секционные ворота отрегулированы, смажьте их жидким машинным маслом. Много полезной информации можно найти на сайтах наших партнеров
