Установка фильтра является обязательнойперед поршневым регулятором – с ситом 300 мкм, перед мембранным регулятором – с ситом 500 мкм.
Все важные моменты, касающиеся мембранных регуляторов давления
Редуктор давления – это устройство, предназначенное для снижения давления воды, поступающей в дом или квартиру через централизованную систему водоснабжения.
Давление не только снижается, но и стабилизируется на выходе из устройства, что увеличивает срок службы всего домашнего водопровода и защищает бытовые приборы от перепадов давления и поломок.

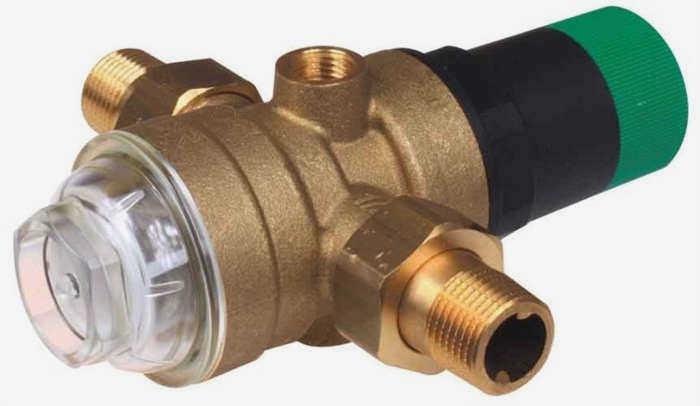

Мембранный регулятор давления воды считается самым надежным и долговечным, так как он практически не подвержен загрязнению и не склонен к повреждениям из-за своей конструкции.
Определение устройства
Мембранный редукционный клапан – это тип регулятора давления, который используется как в частных домах, так и в многоэтажных жилищах. Рабочим элементом устройства является гибкая резиновая мембрана, которая регулирует поток воды.
Он используется не только в системах водоснабжения, но и в отопительных или технологических сетях, где необходимо транспортировать неагрессивные жидкости. Это самое точное и надежное устройство для регулирования давления из всех типов, представленных в настоящее время на рынке.
Мембранный регулятор хорошего качества позволяет установить давление воды на выходе на уровне 1-7 бар с погрешностью не более 5% и выдерживает давление на входе до 25 бар.
Материал гибкой мембраны – армированный этиленпропиленовый каучук.
Он имеет аббревиатуру EPDM и обладает следующими свойствами:
- Рабочая температура от -60 до +120°C;
- Низкая чувствительность к резким колебаниям температуры с высокой цикличностью;
- Низкая остаточная деформация;
- Устойчивость к механическим воздействиям и истиранию;
- Производители гарантируют сохранение гибкости до 20 лет после использования.
Единственным недостатком материала является его высокая цена по сравнению с более доступным аналогом прокладок из TPE. Срок службы последнего не превышает 5 лет в соответствии с условиями гарантии, и материал не так долговечен, как EPDM.
Поэтому При покупке регулятора обращайте внимание на материал мембраны.. Эта информация должна быть указана в техническом паспорте регулятора.
Как работает регулятор давления воды: схема и конструкция
Основной принцип работы очень прост: жидкость воздействует на внутренние клапаны, наклоняя их в ту или иную сторону. Клапаны способны сохранять свое исходное положение благодаря встроенным пружинам. При увеличении давления воды пружинные элементы сжимаются, заставляя тарелку клапана двигаться к седлу регулятора. В результате критические значения могут быть снижены.
Все это работает и в обратном направлении: если давление изначально было слишком низким, устройство выпустит дополнительные потоки в трубопроводе, открыв клапаны.
Ключевой особенностью регулятора давления является его полная автономность. Поэтому нет необходимости в использовании каких-либо внешних механизмов или устройств. Достаточно установить регулятор давления и подключить его к трубопроводу. Уже одно это позволяет регулировать поток воды, управляя основными показателями.
Кроме того, не следует забывать о защите от гидроударов. Это еще одна важная опция, которая помогает предотвратить преждевременный выход оборудования из строя.
Виды систем водоснабжения

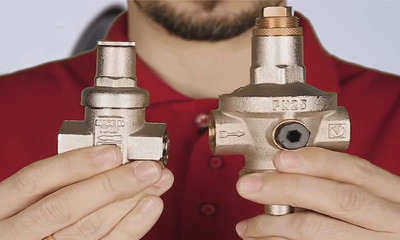

Наиболее популярными и распространенными считаются три типа устройств: поршневые, мембранные и проточные. Первые контролируют значения давления с помощью специальных поршней, которые открывают и закрывают внутренние клапаны. Вторые оснащены дополнительными пружинами, которые, в свою очередь, отвечают за величину давления. Как правило, они имеют специальные измерительные элементы – манометры. Они считаются наиболее долговечными.
Проточные модели не имеют движущихся частей, поэтому они могут влиять на величину давления только за счет разделения потока воды. Для их установки требуются внешние регуляторы.
Выбор типа зависит от бытовых особенностей жилого помещения.
Типы, устанавливаемые в системе водоснабжения
Существует несколько основных типов оборудования в системе трубопровода:
- Рециркуляционный. Давление в нем регулируется поршнями, которые открывают или закрывают клапан устройства. Устройство регулируется с помощью клапана. Он используется в сочетании с очистительными фильтрами. Без них загрязнения, попадающие под поршень, могут повредить редуктор изнутри.
- Диафрагма. Устройство оснащено подпружиненной мембраной, которая регулирует давление воды в системе. Регулятор имеет отверстия с обеих сторон для установки манометра. Из-за отсутствия узлов трения мембранные регуляторы давления считаются самыми долговечными.
- Проточный. Главной положительной особенностью этого устройства является отсутствие движущихся частей. Давление воды снижается за счет разделения потока. Для дополнительной защиты устройство оснащается дополнительным регулятором.
Большинство регуляторов давления поставляются в комплекте с шаровыми кранами, воздушными клапанами и фильтрами для воды. В промышленности устанавливаются устройства объемом 20 кубических метров и более. В домашних хозяйствах достаточно 3-5 кубических метров.

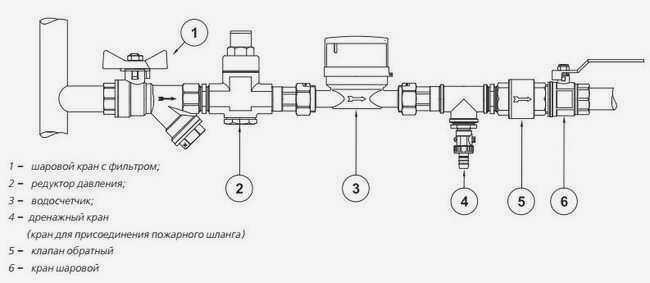

Регуляторы давления обычно устанавливаются между водозаборными кранами. Установка не требует инженерных навыков, просто следуйте инструкциям. Процесс установки может отличаться в зависимости от типа редуктора.
Принцип работы
VFD, несмотря на свою простую конструкцию, предназначен для выполнения ряда полезных функций. Он не только уменьшает количество утечек в сети, но и защищает подключенное к системе оборудование, чувствительное к каплям воды.
Перелив
Этот тип регулятора расхода воды устанавливается без движущихся частей. Это повышает его надежность и срок службы.
Давление воды в регуляторе потока снижается за счет разделения воды на отдельные потоки, которые протекают по каналам устройства. В конце устройства они вновь объединяются в один поток, но с меньшей скоростью.
Применяется в системах орошения и дождевания. Для правильной работы устройства на выходе необходимо установить дополнительный регулятор.

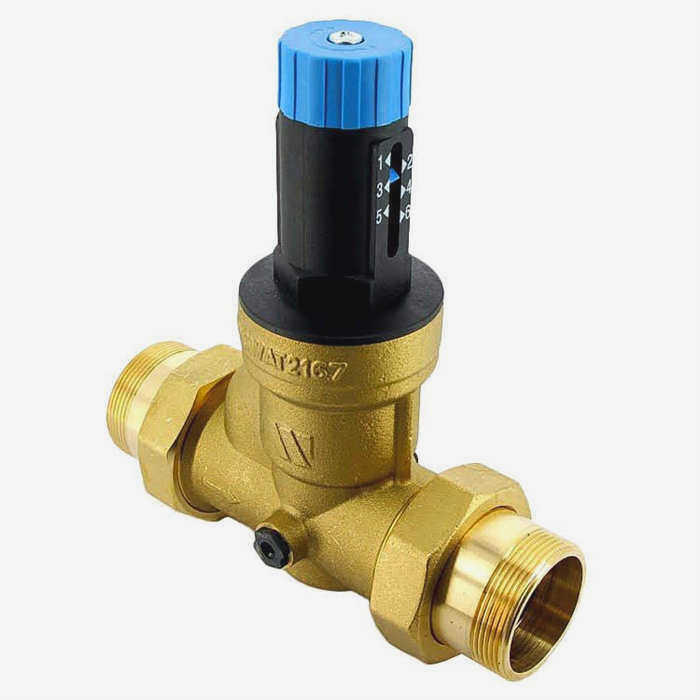

Мембранный регулятор
Расход устройства составляет от 0,5 до 3 м3/ч. Устройство оснащено пружинной мембраной, которая регулирует поток воды в жилой системе.
Пружина воздействует на встроенный клапан, который регулирует количество потока жидкости в системе водоснабжения. Мембрана установлена с помощью автономной камеры, которая блокирует попадание загрязняющих веществ в устройство.
Существенным недостатком мембранного регулятора является сложность ремонта и последующего обслуживания.
Поршневой тип
Считается самым простым по конструкции. Давление регулируется поршнем, который поднимает или опускает зазор во внутреннем клапане. Для дополнительной регулировки устройство оснащается клапаном. С его помощью можно сжимать или разжимать пружину.
Наиболее распространенной причиной выхода устройства из строя является засорение внутреннего механизма. Для предотвращения попадания твердых частиц в воду регуляторы давления оснащены очистительным фильтром.
Уход и техническое обслуживание
Обслуживание ограничителя заключается в периодической проверке раз в месяц. После нескольких лет использования поршневые регуляторы начинают капать. Неисправность развивается медленно, сначала начинает запотевать крышка, а затем появляются редкие капли.
Можно накрыть его тканью, чтобы влага испарилась. Редуктор может прослужить до года. Но когда капли начинают падать с салфетки, это сигнал. В этом случае проводится ремонт.
Мембранные редукторы могут прослужить несколько лет, прежде чем начнут протекать. Однако если это происходит, то протечка развивается довольно быстро, так как мембрана быстро выходит из строя. В этом случае нельзя откладывать ремонт.

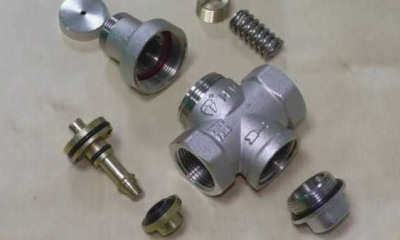

Техническое обслуживание заключается в замене резиновых уплотнительных колец в поршневых моделях и мембраны в мембранных моделях. Для этого необходимо снять и разобрать коробку передач.
На некоторых моделях достаточно открутить крышку, в которой находится регулировочный винт и пружина. Теперь можно снять шток с поршнем, на котором могут быть 1 или 2 уплотнительных кольца. Эти кольца можно заменить.
Если новые кольца найти не удается, можно использовать старые. Для этого намотайте 3-4 витка ленты ФУМ на посадочное место кольца. Количество витков зависит от толщины ленты ФУМ.
Резиновые кольца устанавливаются поверх ленты ФУМ. При увеличении диаметра посадочного места кольца снова обеспечивают герметичность.
В других моделях для снятия клапана (золотника) необходимо открутить второй колпачок с другой стороны, который также может иметь уплотнительное кольцо.
Кольца на золотнике и поршне обычно имеют разный диаметр. Такие резиновые кольца можно найти в магазине, специализирующемся на продаже запорной и регулирующей арматуры для систем водоснабжения.
После замены колец редуктор собирается и устанавливается. После проверки системы на герметичность дроссель регулируется, как описано выше.
Резюме
Регулятор давления является важным компонентом современной системы водоснабжения в квартире или частном доме. Даже если давление в системе водоснабжения не превышает 3 бар, регулятор давления все равно необходим для защиты от гидроударов.
Его следует устанавливать не только в том случае, если давление во внешней сети не превышает 2 бар. Это возможно в районах с малоэтажной застройкой, до 3 этажей. Наконец, каждый дроссель имеет внутреннее сопротивление, иногда более 0,5 бар, даже в открытом состоянии.
