Регулятор света для светодиодных ламп 220

Способ монтажа определяет удобство использования диммера. Варианты монтажа приведены ниже:

Схема диммера для светодиодных лампочек 220 В

Если у вас в комнате есть люстра с несколькими лампочками, вы можете легко регулировать их яркость. Вы можете использовать многокнопочный выключатель и включать или выключать определенные лампочки по мере необходимости.

Даже если люстра рассчитана только на одну лампочку, вы можете изменять яркость люстры в широком диапазоне, увеличивая или уменьшая напряжение питания. Светодиоды работают в очень узком диапазоне напряжений и просто выключаются при падении напряжения.

Чтобы изменить яркость светодиодных ламп, необходимо использовать диммер, который представляет собой ШИМ-контроллер (контроллер питания с широтно-импульсной модуляцией).

Принцип работы широтно-импульсной модуляции (ШИМ)

При использовании шим-контроллера можно изменять напряжение питания путем подачи сигналов с различными рабочими циклами на переключающий элемент (в случае светодиодов, полевого транзистора, симистора или диода).

Рабочий цикл (S) – это соотношение между длительностью импульсов и интервалом между ними.

S=T/T1где T – период импульса, а T1 – период положительного фронта.

В ШИМ-контроллере импульсы имеют постоянную частоту, меняется только длительность интервала.

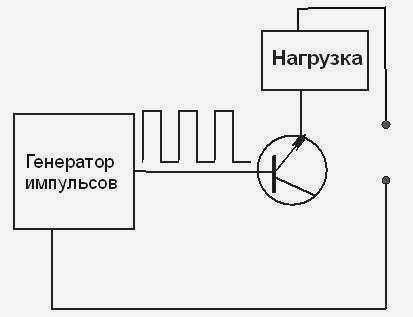

Схема ШИМ-контроллера показана ниже:

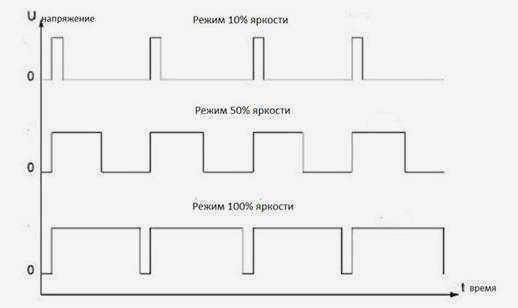

Увеличение длительности импульса увеличивает время протекания тока через транзистор в нагрузку и, следовательно, увеличивает силу тока. Частота повторения импульсов намного выше той, которую может определить глаз, обычно 100-200 Гц, поэтому мы не ощущаем мерцания светодиодов. Преимущество регуляторов нагрузки на основе ШИМ заключается в том, что эффективность гораздо выше, чем у резистивных регуляторов, поскольку избыточная нагрузка подавляется, а не потребляется.

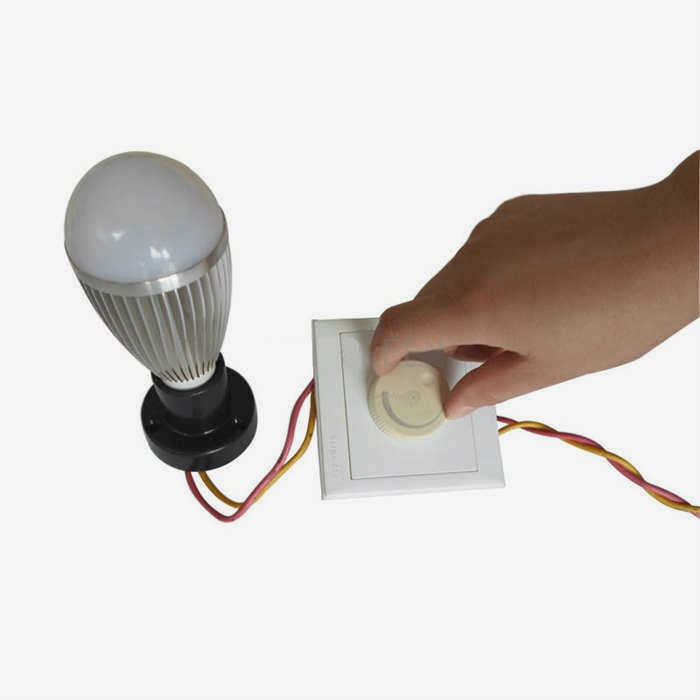

Подключение диммера в цепь питания светодиодной лампы

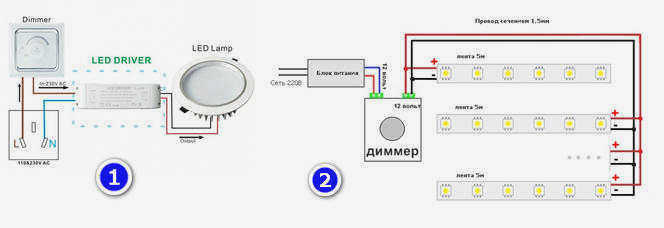

Существует два варианта подключения:

1. Проводка до контроллера питания, где диммируется переменное напряжение;
2. Проводка после драйвера питания, с ШИМ-управлением напряжением постоянного тока.

Что такое диммер лампы

Название "диммер" происходит от английского слова "dim", означающего "затемнять". Это устройство используется для изменения электрической мощности. Диммерный переключатель позволяет приглушить или уменьшить световой поток.

Диммеры работают с помощью электронных схем с полупроводниковыми приборами – симисторами или тиристорами. Яркость света изменяется при подаче напряжения на управляющие электроды.

• Лампы включаются и выключаются плавно.
• Несколько режимов интенсивности света.
• Увеличенный срок службы лампы.
• Возможность одновременного управления группой светильников.

Хотелось бы также упомянуть о диммерах с таймером. Эти устройства позволяют настроить автоматическое включение и выключение ламп. Свет будет включаться постепенно – без резких вспышек и раздражающего мерцания.

Еще одно полезное изобретение – диммер для светодиодного освещения. У него меньше возможностей, чем у полноценного диммера, но он так же хорошо меняет интенсивность света.

ЭТО ПОДОЙДЕТ

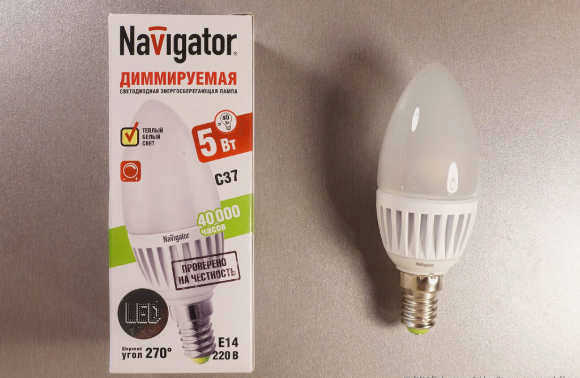

Диммер для диммируемых ламп

Как выбрать диммер

Прежде чем покупать диммер для лампочек, необходимо знать, какой тип диммера вам нужен. Диммеры делятся на две большие категории: переменного или постоянного тока. Первые предназначены для сети 220 В, а вторые – для проводки 12 В. Существует еще несколько классификаций устройств: по конструкции, варианту исполнения, способу установки и управлению. Давайте обсудим каждую группу диммеров более подробно.

По конструкции

• Роторные: самое простое устройство для управления яркостью светодиодных ламп. Конструкция позволяет изменять световой поток путем поворота рычага в нужном направлении.
• Поворотный кнопочный: имеет почти такую же конструкцию, как и поворотный диммер, но обладает функцией блокировки. Это означает, что при нажатии кнопки свет включится с той же настройкой яркости, которая была выбрана при последнем использовании устройства.
• Кнопка: Это устройство имеет две кнопки, одна из которых предназначена для включения и выключения света, а другая – для регулировки яркости.
• Сенсорный экран: миниатюрная панель, реагирующая на прикосновения.

ДИММЕР ДЛЯ РЕГУЛИРОВКИ ЯРКОСТИ
Поворотный диммер для регулировки яркости света
ЭТО ТАКЖЕ БУДЕТ ИСПОЛЬЗОВАТЬСЯ
Светорегулятор с поворотной кнопкой
ПОДХОДИТ ДЛЯ.
Диммер для управления освещением
ЭТО БУДЕТ РАБОТАТЬ
Сенсорный диммер для управления освещением

Управляется

• Механические: диммеры управляются вручную. Пользователь подходит к устройству и нажимает кнопку или тянет за рычаг.

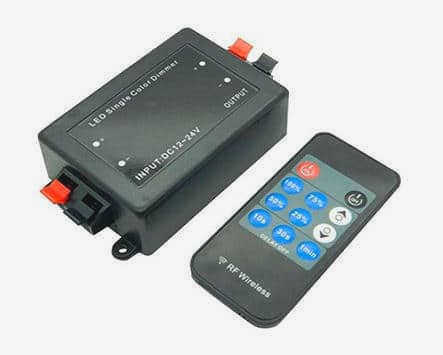

• Дистанционное: диммером можно управлять с помощью пульта дистанционного управления. Чтобы изменить настройки освещения, достаточно нажать кнопку на пульте дистанционного управления. При этом нет необходимости находиться рядом со светильником.
• Акустический: светильником можно управлять с помощью голосовых команд или хлопков. Это лучший вариант для организации системы "умного освещения" (вставьте ссылку на статью об умном освещении) – удобное управление внутренним и наружным освещением.

Лучшие поворотные диммеры

Выполненные на основе потенциометра, они имеют простую и надежную конструкцию. Включение, регулировка яркости с помощью ручки. Благодаря хорошему запасу мощности их можно использовать со светодиодными и галогенными лампами. Они доступны в вариантах для встраивания и накладного монтажа. Низкая цена делает эту категорию монтажных изделий популярной.

Преимущества:

• Монтажные ножки из оцинкованной стали;
• Усиленный монтажный механизм;
• Высокая выходная мощность;
• Более длительный срок службы.

Недостатки:

• Отсутствие подсветки.

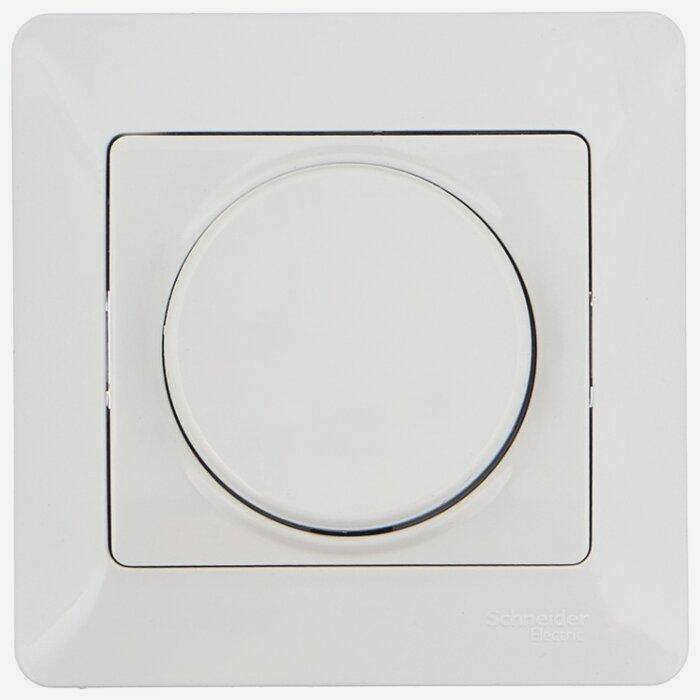

Schneider Electric Glossa GSL000134

Поворотный диммер Schneider для светодиодных ламп, предназначенный для скрытого монтажа в стандартные электромонтажные коробки. Он работает в диапазоне мощности от 60 до 300 Вт. Монтажная рама изготовлена из оцинкованной, устойчивой к коррозии стали. Крепление осуществляется с помощью винтов или монтажных ножек. Подключение к сети осуществляется через винтовые клеммы, подходящие как для гибких, так и для жестких кабелей.

Корпус изготовлен из прочного пластика, а панель – из устойчивого к царапинам полимера ASA с глянцевым покрытием. Рукоятка удобна, не скользит в руке и позволяет точно регулировать интенсивность света. Регулировка происходит плавно и в широком диапазоне. Потенциометрический механизм надежен и имеет длительный срок службы.

Преимущества:

• Хорошая защита от пыли;
• Устойчивое крепление;
• Элегантный внешний вид;
• Гарантия производителя 2 года.

Недостатки:

IEK EDK10-K33-03-DM

Диммер скрытого монтажа, предназначенный для модульных систем. Корпус изготовлен из коррозионностойкой стали, а внутренний механизм – из негорючего пластика. Крепление осуществляется с помощью ножек или винтов, для которых предусмотрены монтажные отверстия. Материал панели – ударопрочный, термостойкий пластик с глянцевой поверхностью.

Лучшие поворотные диммеры

Отличие от классических поворотных моделей заключается в том, что ручку не поворачивают, а нажимают на нее. Это позволяет сохранять настройки освещения. Поворотная ручка диммера может быть зафиксирована в любом положении. Простая конструкция обеспечивает долгий срок службы и низкую цену. ВыборЭксперт.ру рекомендует две модели в этой категории.

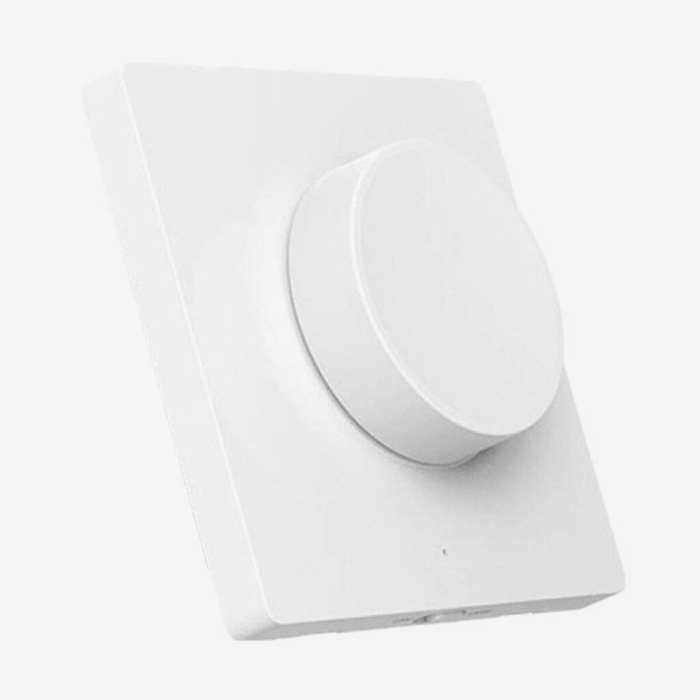

Xiaomi Yeelight Bluetooth Wall Switch YLKG07YL

Умный выключатель, который работает без прерывания электросети. Светильник постоянно подключен к электросети, управляется по Bluetooth. Команды можно отдавать дистанционно, голосом, с приложения для смартфона. Устройство монтируется в монтажную коробку и легко подключается, не требуя специальных навыков.

Поворотная кнопка регулирует яркость в широком диапазоне и имеет стабильный отклик. Кулисный переключатель на краю корпуса служит для быстрого сброса устройства. Температуру и цвет света можно регулировать с помощью диска. Он работает в двух режимах – головной свет и ночник, что позволяет установить его в детской комнате. Встроенный светодиодный индикатор помогает найти прибор в темноте, контролировать процесс настройки.

Преимущества:

• Большая площадь контакта рукоятки;
• Чувствительный энкодер;
• Огнестойкая задняя крышка;
• Прочная конструкция рамки клавиши управления.

Недостатки:

• Не работает с группами фар.

Makel 25011

Встраиваемый диммер с ручкой, предназначенный для подключения нагрузки до 600 Вт. Имеет вертикальную и горизонтальную ориентацию, классическую систему винтового соединения, распорные ножки. Простой и надежный потенциометр с хорошими контактами обеспечивает точную регулировку яркости в широком диапазоне.

Средняя цена диммеров на полках магазинов

Стоимость диммера зависит от ряда параметров. Это известность бренда, мощность, качество, способ управления (сенсорное управление дороже механического, а бесконтактное – самое дорогое), внешний вид и т.д.

Французская Legrand производит диммеры мощностью от 300 Вт до 1000 Вт. Они совместимы с лампами, работающими как на переменном, так и на постоянном токе. Цены начинаются от 1 400 рублей за диммер на 12 В. Диммеры на 220 В с механическим управлением стоят от 1 900 рублей.

Диммеры немецкой компании Schneider еще дороже: стоимость механического диммера на 220 В начинается от 3 000 рублей.

Однако примерно по такой же цене можно найти устройства с сенсорным экраном от менее раскрученных компаний. Например, цены от компании Wemmon начинаются от 2200 рублей. Broadlink предлагает сенсорные диммеры от 3000 рублей.

Итальянский производитель Donolux предлагает бесконтактный диммер с радиусом действия 30 м за 3100 рублей.

Стоит внимательно изучить предложения на рынке, чтобы выбрать качественные устройства по хорошей цене.

Как сделать простой диммер самостоятельно

Простой диммер своими руками

Если вы хорошо разбираетесь в электротехнике и любите паять, вы можете попробовать сделать простой диммер самостоятельно.

Если вы работаете электриком, вы должны обладать базовыми знаниями в области электротехники. Хорошо бы иметь группу по электробезопасности 1 или 2. От этого зависит ваша безопасность.

Для этого вам понадобятся

• два резистора: постоянный с сопротивлением 10 кОм и переменный с сопротивлением 470-500 кОм;
• конденсатор емкостью 0,1-0,22 мкФ;
• симистор 17600;
• динистор

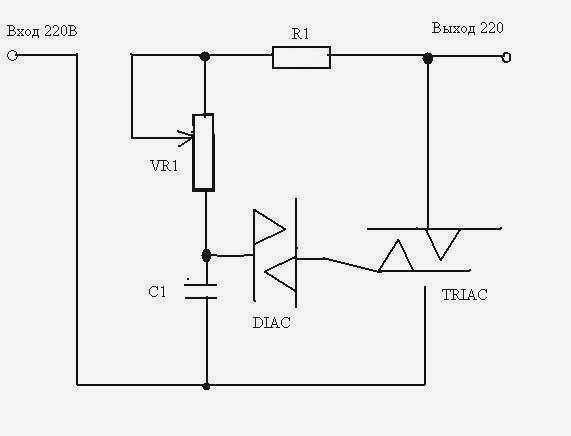

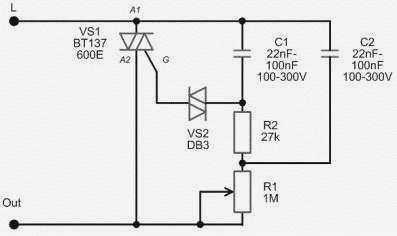

Электрическая схема простого диммера:
TRIAC – симистор, DIAC – диод, C1 – конденсатор, R1 – постоянный резистор, VR1 – переменный резистор.

Основным рабочим элементом в схеме является симистор. От него зависит мощность полученного диммера. В случае с BTA 17600 мощность диммера будет достигать 1 кВт. Для управления яркостью лампочки к диммеру следует подключить простой механический регулятор.

Компоненты могут быть навесными или припаянными к печатной плате.
