В целом, установка рассматриваемого смесителя практически не отличается от установки обычной конструкции без термостата. Единственное, что необходимо сделать, это убедиться в правильности точек подключения горячей и холодной воды к устройству. Неправильное подключение неизбежно приведет к повреждению термостата.
Термостатический смеситель: как выбрать и установить термостатический смеситель?
Двух- и однорычажные смесители устанавливаются на раковины для смешивания холодной и горячей воды. Они чрезвычайно просты в использовании и недороги.
Однако при изменении давления в трубах приходится поворачивать вентили, чтобы вернуть температуру потока к нужному значению. Было бы неплохо автоматизировать этот процесс, не так ли?
Современные термостатические смесители позволяют компенсировать это незначительное, но досадное неудобство. Ассортимент моделей различных производителей настолько обширен, что выбрать подходящий сложно. Вы затрудняетесь сделать выбор? Или вы решили установить смеситель самостоятельно, но боитесь случайно что-нибудь сломать?
Мы поможем вам прояснить эти вопросы – в статье рассмотрены конструкция, принцип работы и существующие виды термостатических смесителей. Также приведен пошаговый алгоритм установки.
Кроме того, мы подобрали информативные фотографии, понятные схемы и подробные видеоинструкции, которые помогут любому новичку выбрать лучший смеситель и освоить процесс установки.
Как работает термостатический смеситель
Колебания давления и температуры в трубах водоснабжения – неприятная ситуация, с которой сталкиваются жители как многоквартирных, так и частных домов. Особенно это раздражает по утрам, когда вода, текущая из крана у раковины, то горячая, то слишком холодная.
Это связано с тем, что в это время все члены семьи интенсивно используют воду для мытья и купания. Скорость потока быстро увеличивается, вызывая падение давления.
Основное назначение термостатического смесителя – обеспечить поток воды постоянной температуры на излив для использования в раковине или душе.
Национальные нормы определяют диапазон температур горячей воды для центрального отопления – от 50 до 70 градусов Цельсия. Этот диапазон довольно широк.
Это выгодно для поставщиков коммунальных услуг – им не нужно беспокоиться о превышении лимита. С другой стороны, потребителям приходится сталкиваться с неудобствами. Им приходится либо устанавливать специальные регуляторы, либо постоянно регулировать подачу воды в кран.
Вот тут-то и приходят на помощь термостатические краны. Все модели делятся на три категории:
- Механические.
- Электронные.
- Электронные.
Первые являются самыми простыми и доступными. Они регулируют нужную температуру и расход воды с помощью рычага или клапана и поддерживают заданные параметры чисто механически и за счет изменения физических свойств внутренних компонентов устройства.
Последние и последние уже оснащены электронными компонентами, требующими постоянного электропитания.
Фотогалерея
Фото z

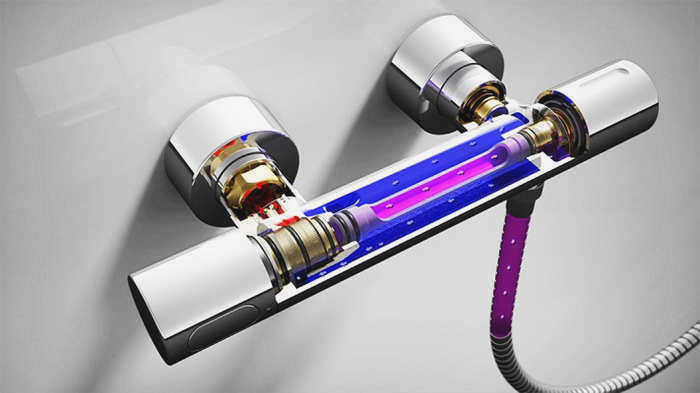

Термостатический смеситель – это устройство, чутко реагирующее на изменение температуры потока, подаваемого централизованной системой ГВС
Конструкция и схема работы
Термостатический смеситель управляется с помощью двух ручек. Первая ручка используется для включения воды и регулировки давления воды. Вторая используется для установки температуры воды, выходящей из крана.
Термостатический картридж используется для поддержания постоянной температуры воды в кране. Он состоит из корпуса, металлического цилиндра с отверстиями, пластикового цилиндра и термостата (клапана), термостат, в свою очередь, представляет собой медный стержень и восковую колбу.

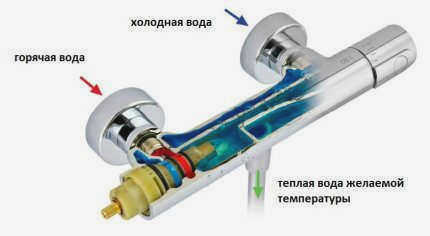

При включении крана горячая и холодная вода начинает поступать в термостатический картридж. В зависимости от температуры смешанной воды воск в колбе расширяется или сжимается, тем самым перемещая клапан и регулируя поток поступающей холодной воды. Например, если вода становится теплее, воск расширяется и отодвигает клапан, пропуская больше холодной воды, тем самым возвращая температуру воды к исходной. Если температура вытекающей воды снижается, клапан начинает пропускать меньше холодной воды и выравнивает температуру.
Таким образом, устройство поддерживает постоянную температуру воды на выходе.
Рекомендации по установке и эксплуатации
Для обеспечения длительного срока службы установленного крана необходимо соблюдать определенные правила:
- Рабочее давление воды должно составлять от 1 до 5 бар, максимально допустимое давление – 8 бар;
- Разница между давлением холодной и горячей воды не должна превышать 10%;
- Для нормальной работы следует установить регулятор давления, если давление воды превышает 5 бар или если разница давления между холодной и горячей водой составляет более 10%. Необходимо установить фильтр с размером ячеек не более 315 мкм;
- Вход горячей воды обычно расположен с левой стороны термостата. В некоторых моделях он может быть и обратным. Поэтому заранее выберите термостат для установки и сделайте подводку воды в соответствии с прилагаемой инструкцией.
Регулярно проверяйте фильтры, так как если они засорятся, давление в смесителе будет недостаточным и пользоваться им будет невозможно. Также не рекомендуется использовать его во время ремонта водопровода, так как может произойти гидроудар, который повредит прибор.
Как устроен термостатический смесительный клапан?

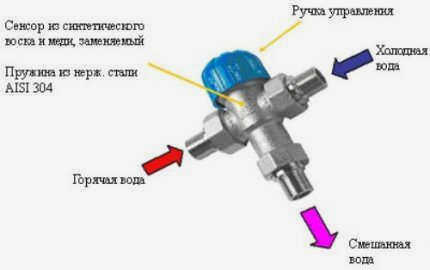

Внутри корпуса термостатического смесительного клапана находится смесительный клапан, управляемый картриджем – устройством, которое позволяет смешанной воде поддерживать постоянную температуру независимо от изменения давления в водопроводе. Картридж содержит воск или (чаще всего) состоит из биметаллических пластин, которые чувствительны к изменениям температуры потока воды. Как только вода становится немного холоднее или теплее, картридж реагирует на это сжатием или расширением и изменяет соотношение потоков, восстанавливая заданную температуру.
Пружины, поршни, биметаллические пластины и каналы клапанов подобраны таким образом, чтобы на выходе из смесителя поддерживалась одинаковая температура в широком диапазоне давлений воды. Если давление в сети внезапно снизится, пользователь почувствует только изменение давления, а температура воды не изменится. Этого не произойдет и в том случае, если подача воды внезапно отключится, а затем снова включится, когда вы принимаете душ – смеситель немедленно подаст воду комфортной температуры.

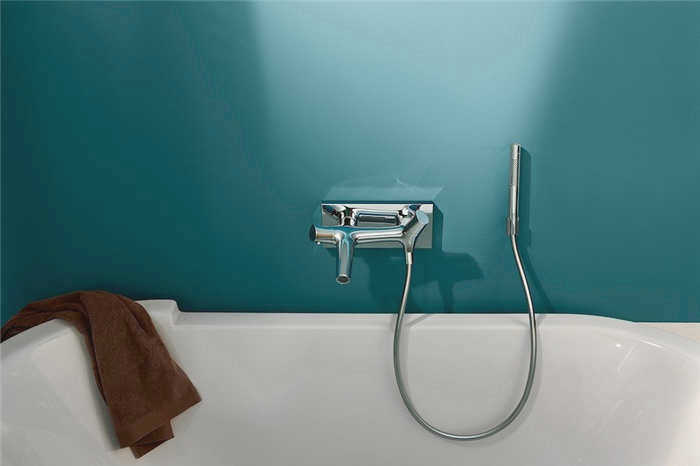

Термостат AXOR Starck Organic.
"Говорящие" символы на поверхности термостата показывают, какие рычаги отвечают за расход воды, а какие – за температуру. Эта опция позволяет быстро, точно и легко установить комфортную скорость потока. Из температурного диапазона, указанного на шкале, мы выбираем температуру, комфортную для нашего организма (оптимальная температура – 38˚C). Ручка выбора температуры оснащена предохранителем, чтобы предотвратить ожог. Пока вы не активируете блокировку, вы можете только переустановить температуру на более низкую. Конструкция крана не позволяет горячей воде нагревать тело: вы не обожжетесь, если прикоснетесь к нему.
Термостаты Grohe, hansgrohe, Ideal Standard, Oras, Jacob Delafon, Kludi и Roca могут работать в экономичном режиме, снижая расход воды до 50%.
Где лучше установить термостат?
Термостат можно установить на кухонной мойке, раковине или биде. На кухне термостат не так полезен – вам придется постоянно менять температуру воды. А часто переустанавливать термостат не рекомендуется.
Термостат наиболее полезен в ванной или душевой кабине. Особенно если от одной и той же трубы идут ответвления к душевой кабине, стиральной машине и кухне. И если стиральная или посудомоечная машина начнет набирать холодную воду и давление в трубе упадет, термостат отреагирует на изменение температуры и выровняет поток.
Термостаты выпускаются в различных модификациях. Модель термостата для душа отличается отсутствием излива.

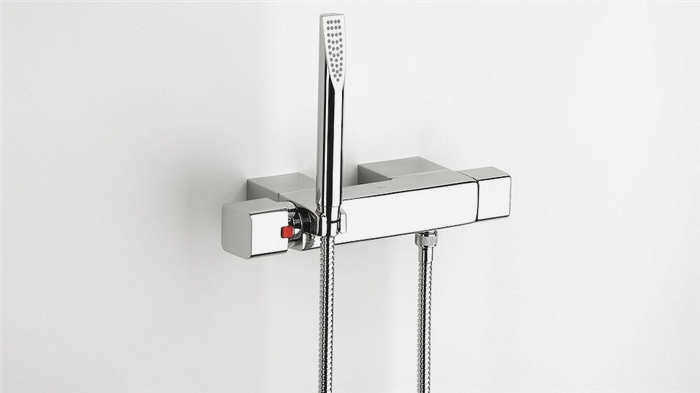

Термостат для душа: AquaHeat SS3 (€ 11 042).
Несколько советов
Для обеспечения безопасной работы термостатического смесителя для ванны необходимо установить дополнительные очистительные фильтры. Это решение будет особенно актуально, если вода в водопроводе жесткая.
Да, установка фильтров потребует времени, но это позволит избежать незапланированных расходов в будущем и значительно продлит срок службы сантехнических приборов.
Как правило, централизованное водоснабжение неумолимо к современной и тонкой сантехнике. Краны с термостатами также находятся в зоне риска. Внезапные и резкие перепады давления, гидроудары в водопроводе и плохое качество воды могут значительно сократить срок службы сантехнического оборудования.
Эту проблему можно решить, установив регулятор давления или обратный клапан на входе в систему плоского водопровода. Не забудьте после установки отрегулировать компоненты в соответствии с рабочими параметрами приобретенного крана.
Термостат должен быть откалиброван таким образом, чтобы температура воды не отличалась от указанной на клапане. Настройка производится с помощью специального винта, который находится под защитной крышкой термостата. Вам понадобится обычная отвертка и бытовой термометр.
Краткое содержание и полезное видео по теме
В данном видеоролике показан простой способ установки термостатического смесителя для душа:
Термостатические смесители еще не завоевали большой популярности среди отечественных потребителей. Причиной тому является высокая стоимость оборудования. Однако те, кто потратил деньги на это сантехническое оборудование, обращают внимание на безопасность и простоту использования такого устройства.
Вложения окупаются довольно быстро, так как смеситель экономит электроэнергию и значительно снижает расход горячей воды.
Вы ищете термостатический смеситель? Или у вас есть опыт установки и использования такого устройства для ванн и душевых кабин? Мы приглашаем вас комментировать статью, задавать вопросы и участвовать в обсуждениях. Контактную форму можно найти ниже.
