Работа делится на пять частей: замер, фундаментные работы, изготовление рамы, монтаж конструкции и отделка полотна, установка привода и сопутствующего оборудования.
Перед началом работ важно понять, как именно устроены откатные ворота.
Чертеж откатных ворот – обзор всех нюансов проекта, схема, эскиз конструкции с размерами и чертеж ворот (120 фото)
В этой статье рассматривается, как спроектировать и установить ворота, открытие которых похоже на открытие купе в железнодорожном вагоне.
Для тех, кто решил установить откатные ворота своими руками, самой большой проблемой обычно является создание грамотного чертежа.
Принципы расчета и монтажа
На самом деле устройство откатных ворот не так сложно, как может показаться. Их установка также не представляет собой ничего сложного.

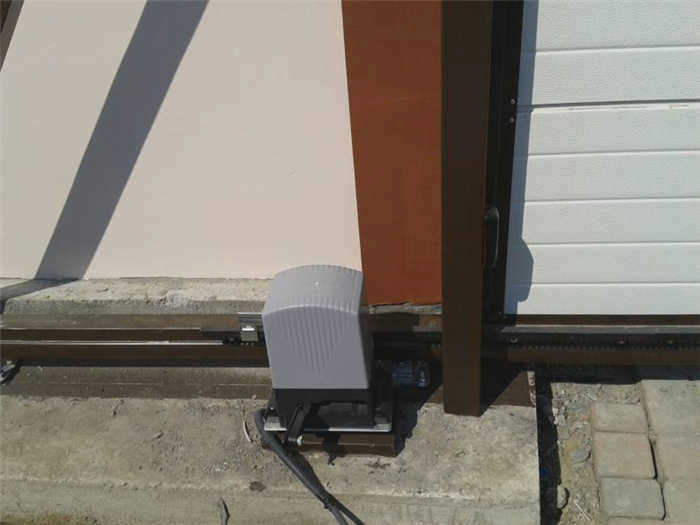

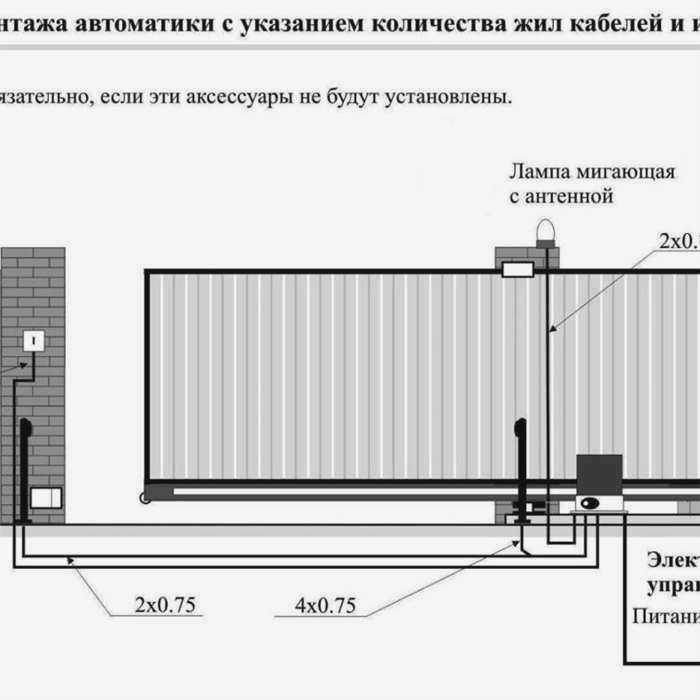

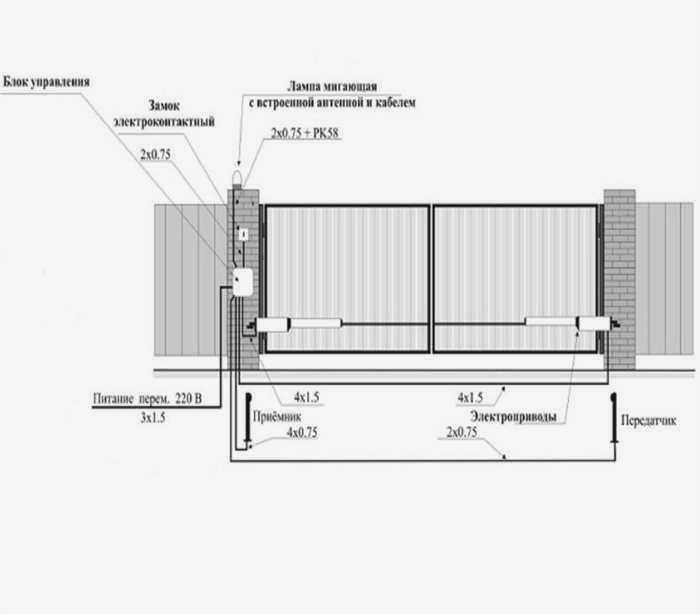

Оператор откатных ворот Hormann
Ниже приведены несколько правил технически безупречной установки откатных ворот, изучив которые домашний мастер и соотечественник сможет быстро и четко решить все вопросы проектирования и монтажа.

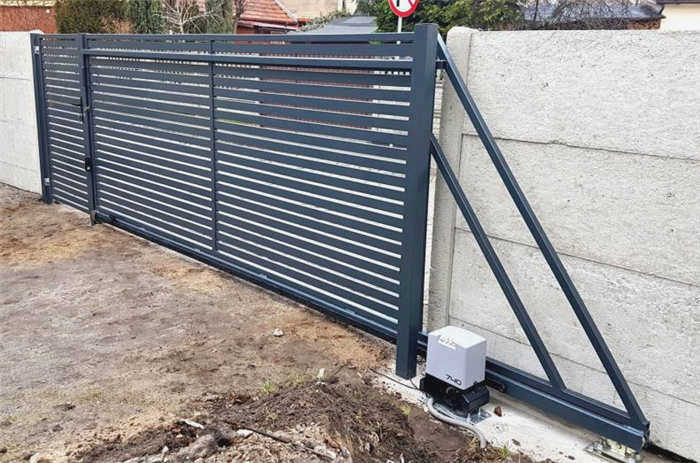

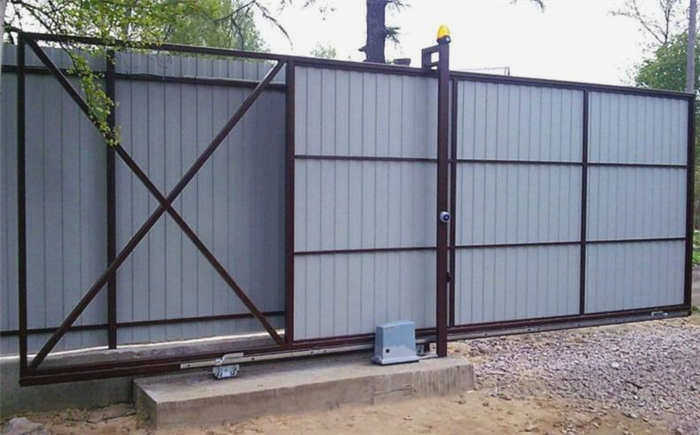

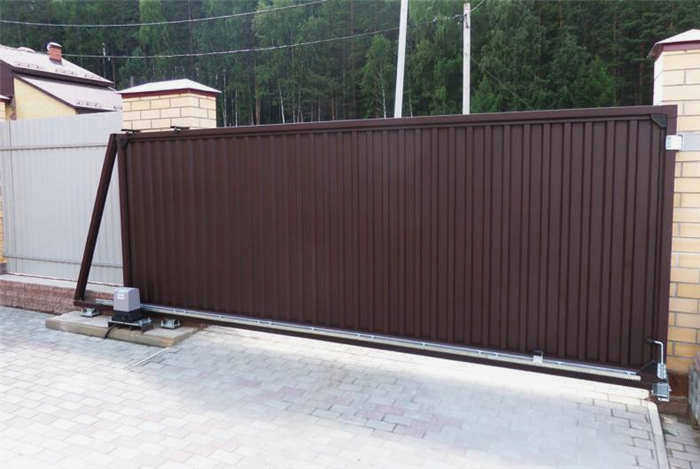

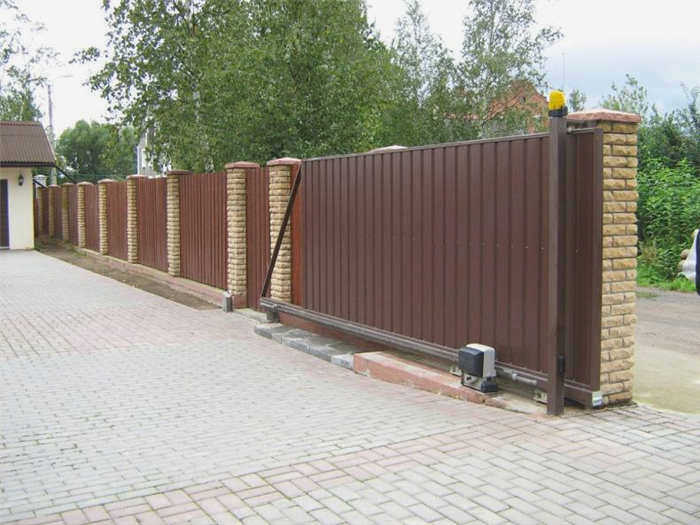

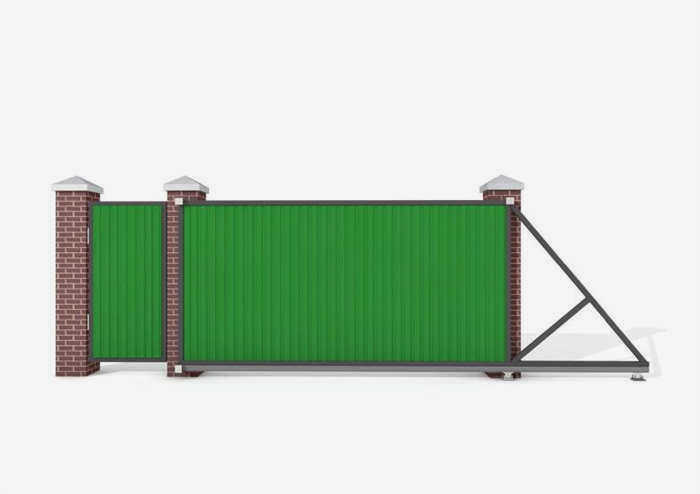

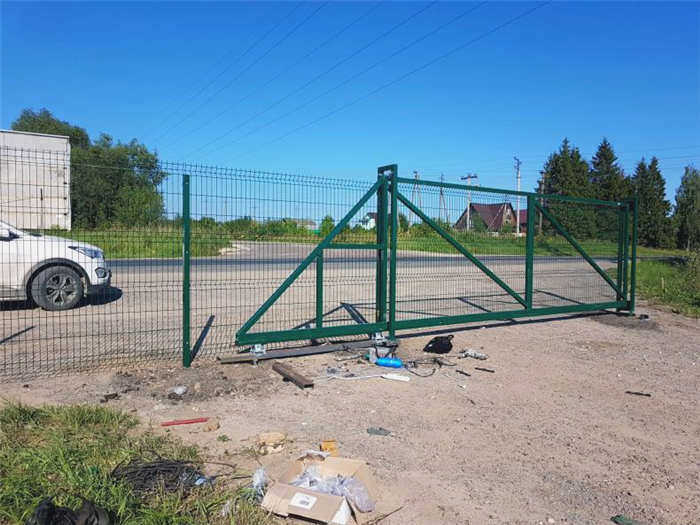

Самонесущие откатные ворота
Основным принципом работы ворот является нижний несущий профиль, на который крепится полотно ворот. Профиль движется в одной плоскости на высоте около 9 см над землей.
Секционные ворота Hormann RenoMati
Устанавливаются на прочные несущие каретки в бетонный фундамент с минимальной шириной 50 см. Максимальная длина полотна для данного типа ворот составляет 12 м, а максимальная высота – 2,5 м.

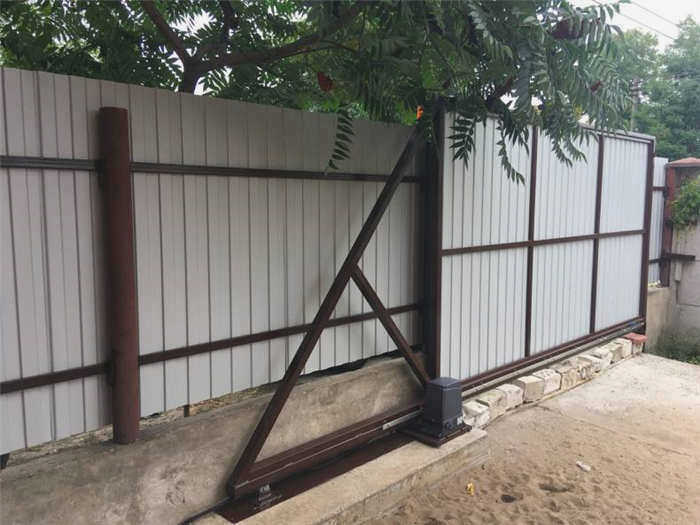

Оператор откатных ворот Hormann
Выбор материала ворот (сталь или алюминий) зависит от размера ворот, частоты открывания, веса полотна ворот и финансовых возможностей. В целом, стальные двери больше подходят для больших размеров полотна и многократного открывания.
Комплект видеодвери Fox для дома с электромеханическим замком для калитки
Они более устойчивы независимо от обработки поверхности (горячее цинкование и последующая покраска). Новая обработка поверхности требуется максимум через 15 лет.
Преимущества самонесущих откатных ворот
- Стабильная конструкция. Самонесущие откатные ворота устанавливаются как в частных, так и в промышленных зданиях.
- Они перемещаются на высоте от 5 до 10 см над поверхностью земли. Это позволяет устанавливать откатные ворота на поверхностях, которые не являются идеально ровными.
- Их можно устанавливать на любой высоте над землей.
- Они требуют минимального технического обслуживания в виде осмотра привода и функциональных частей один раз в год.
Пульт управления для откатных ворот Hormann

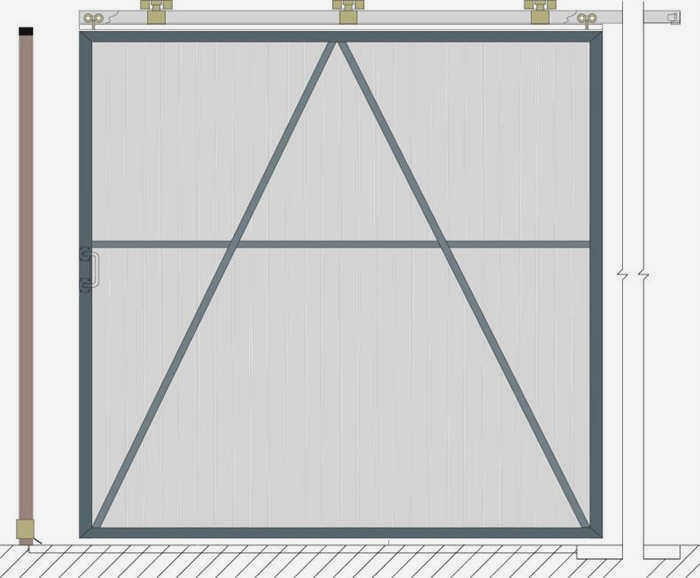

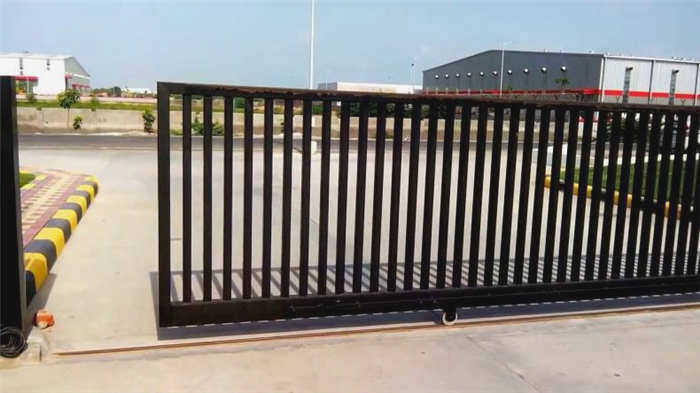

Откатные ворота на рельсах
Работа этой раздвижной двери основана на том, что ходовые ролики прикручены к раме и перемещаются по бетонному профилю.
Роликовый кронштейн для комплектных раздвижных дверей
В отличие от самонесущих ворот, эти ворота перемещаются в пространстве на 1/3 меньшем, чем длина дверного прохода.
- Поэтому они подходят для тех случаев, когда самонесущие ворота не могут быть установлены из-за недостатка места. Максимальная длина полотна ворот этого типа составляет 12 м, а максимальная высота полотна – 2,5 м (в зависимости от типа заполнения).
- Рельсовый профиль устанавливается на бетонное основание (минимальная ширина 20 см и минимальная глубина 50 см) на моторе. Эти ворота чаще всего изготавливаются из стальных рельсов 70 × 50 мм, 70 × 70 мм или алюминиевых профилей тех же размеров.
Комплект шестерен для откатных ворот

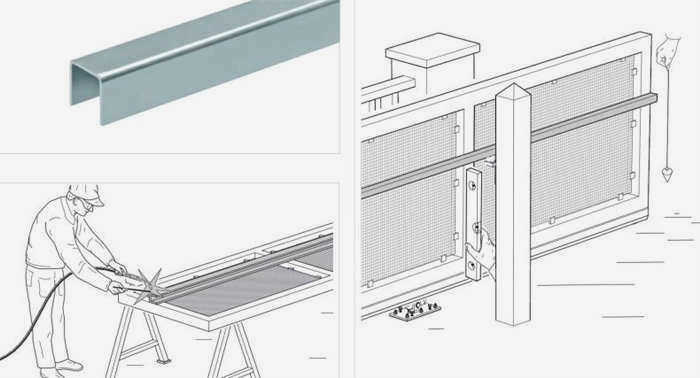

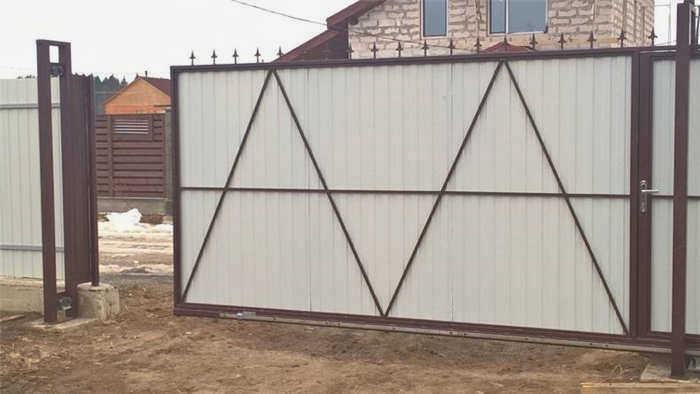

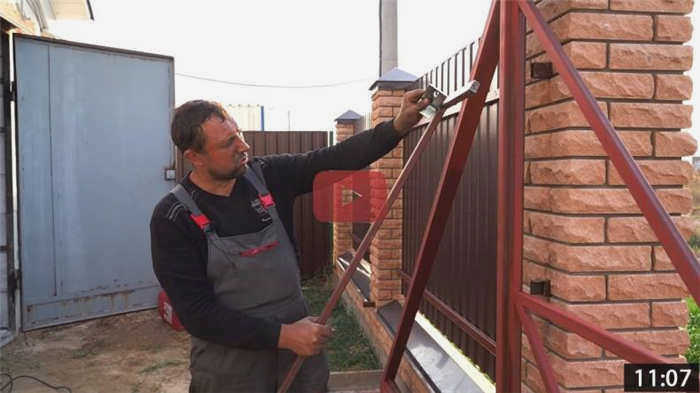

Третий этап. Изготовление полотна ворот

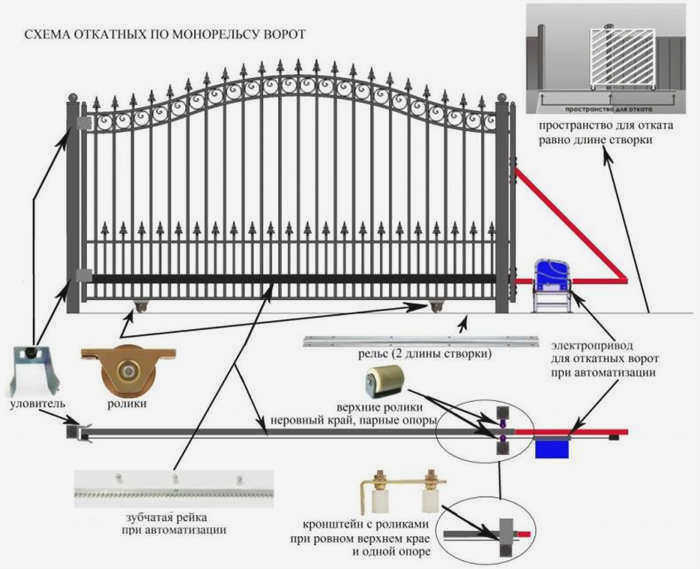

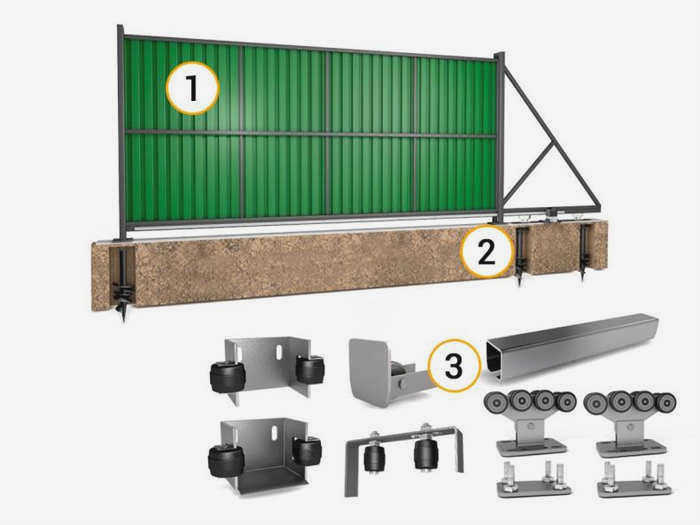

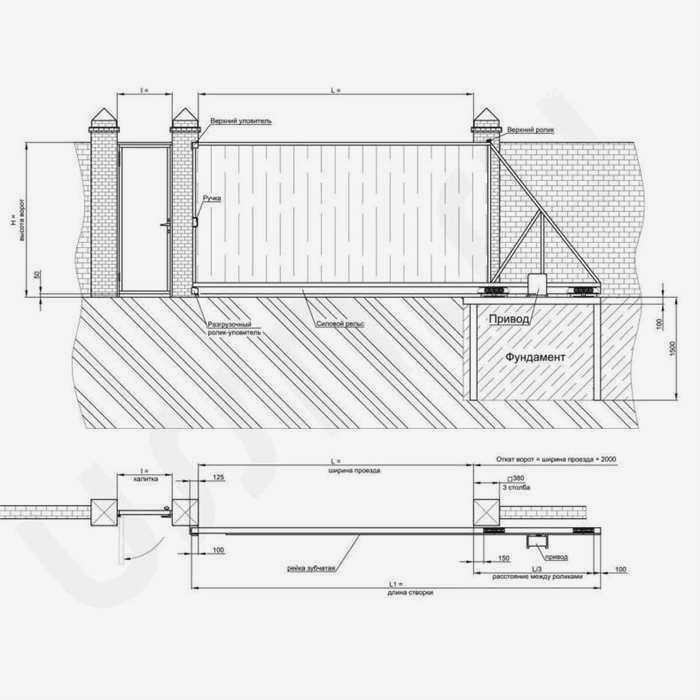

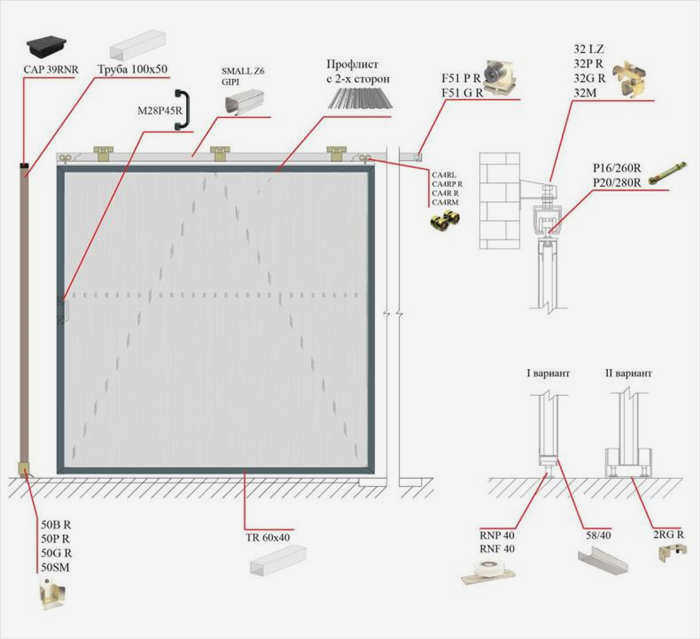

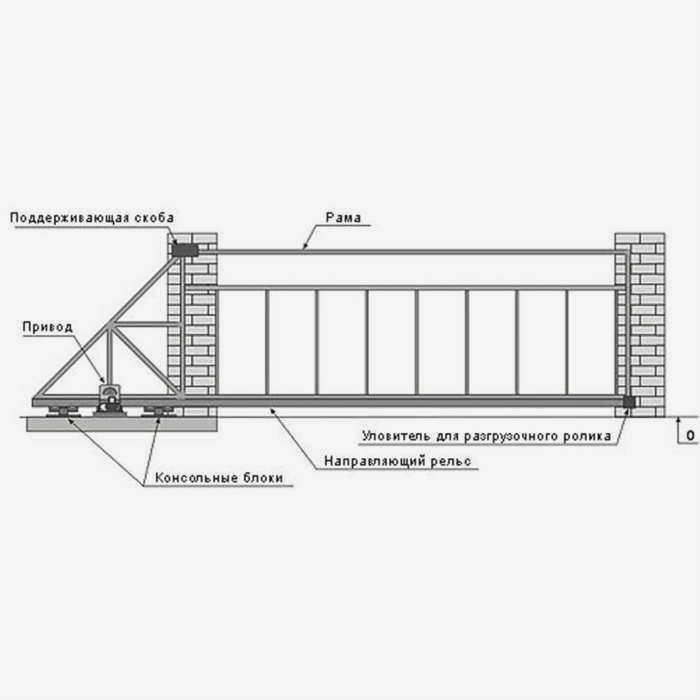

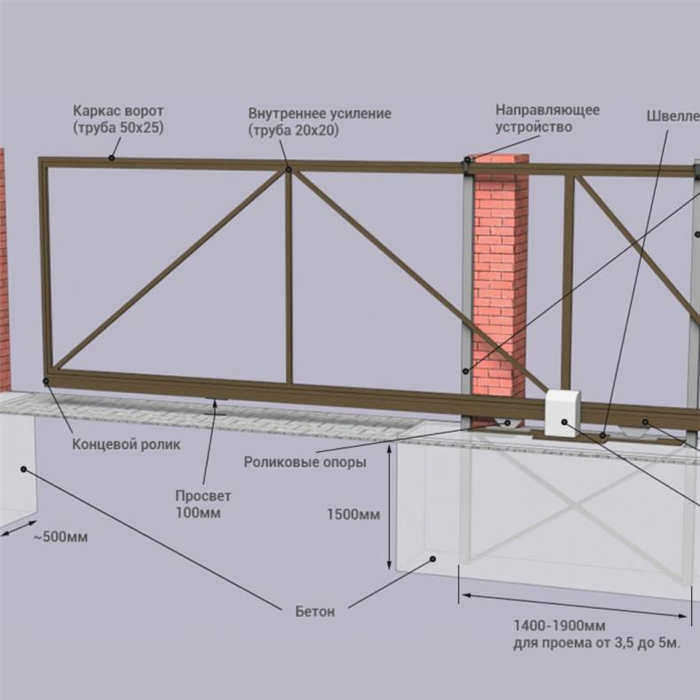

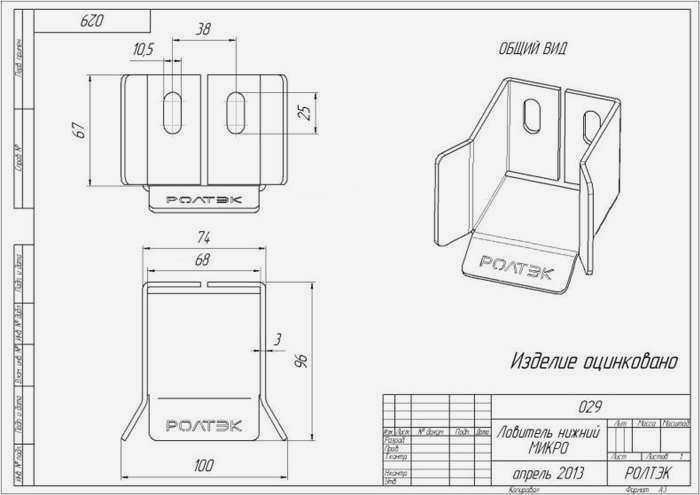

Чтобы изготовить откатные ворота своими руками, помимо стали и инструментов вам потребуется приобрести комплект фурнитуры для проекта. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот различается по максимальной ширине проема и весу ворот, который может выдержать балка и каретка.

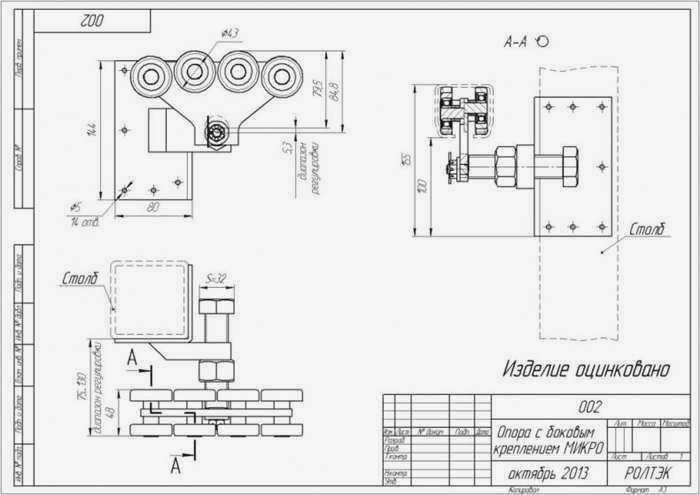

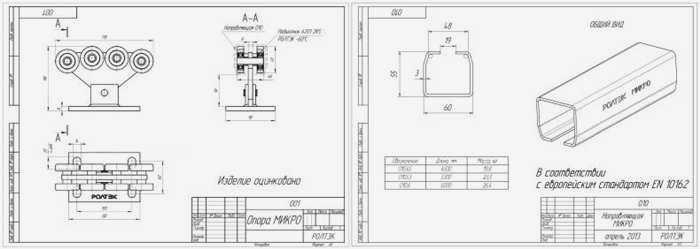

Например, если ворота весят до 350 кг, а длина проема составляет 4 метра, можно использовать MIKRO 6, Dacha 6. Они обычно предназначены для частного использования: дача, территория заднего двора. Ограничение по весу означает, что их можно легко отделать профилями, сетками или рейками.
Для конструкций весом до 500 кг и максимальной длиной проема 5 метров следует использовать комплект ECO 7. Это могут быть легкие кованые ворота или ворота с трапециевидной или светлой деревянной (сосна) отделкой.
Если вес полотна составляет около 800 кг, а проем широкий (до 7 метров), выбирайте комплект, способный справиться с задачей, например, комплект EURO от ROLTEK.

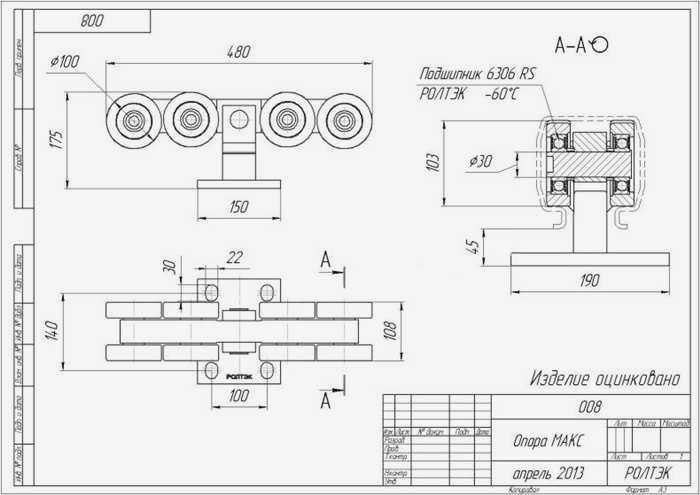

Система МАКС является самым прочным компонентом комплектных ворот и способна выдержать вес до двух тонн при проеме до 12 метров.
При покупке компонентов для собственных откатных ворот мы рекомендуем рассмотреть возможность доставки, так как направляющая рельса может быть длиной пять метров и более. Вы можете перевезти ее самостоятельно на багажнике своего автомобиля, арендовать специальное транспортное средство или заказать доставку у нас. Если вы хотите, чтобы компоненты были доставлены в другой город – мы организуем это. Стоимость доставки по России невысока, так как груз перевозится вместе. Пожалуйста, свяжитесь с нами по телефону для уточнения стоимости доставки.
Если вы решите разрезать слайды на две части, это значительно упростит доставку. Мы используем специальный фрезерный станок, чтобы обрезать балку до идеального стыка. Рельс может быть приварен на место без потери качества.

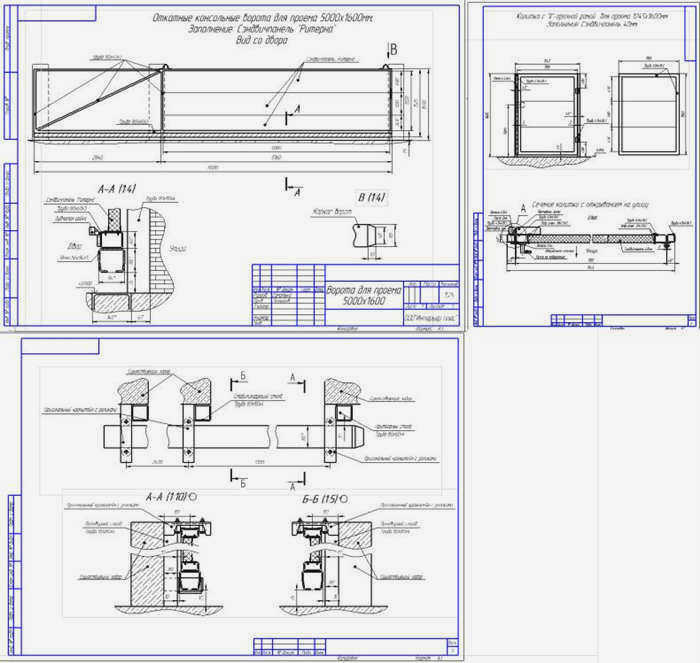

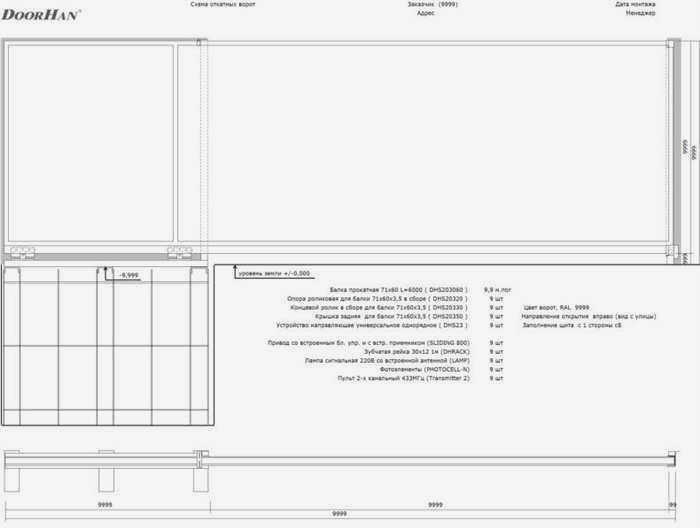

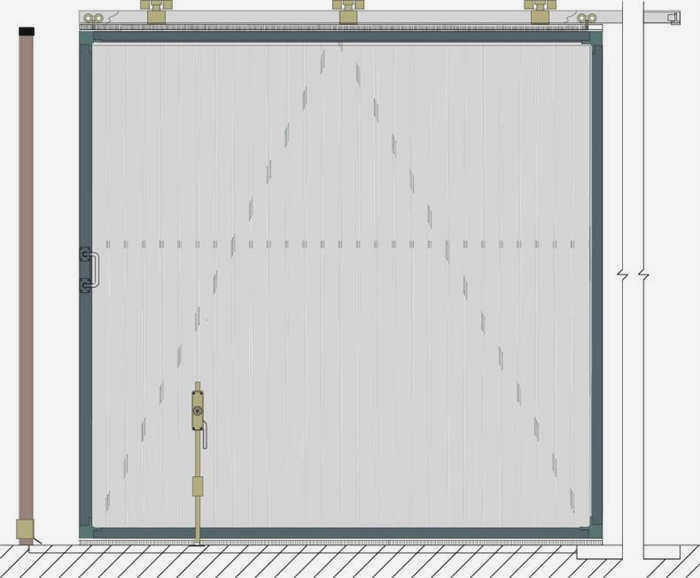

Чертеж для откатных ворот
Мы производим самонесущие откатные ворота с 1992 года. За это время в конструкцию были внесены значительные изменения. Ниже мы описываем конструкцию рамы, которую считаем наиболее оптимальной.

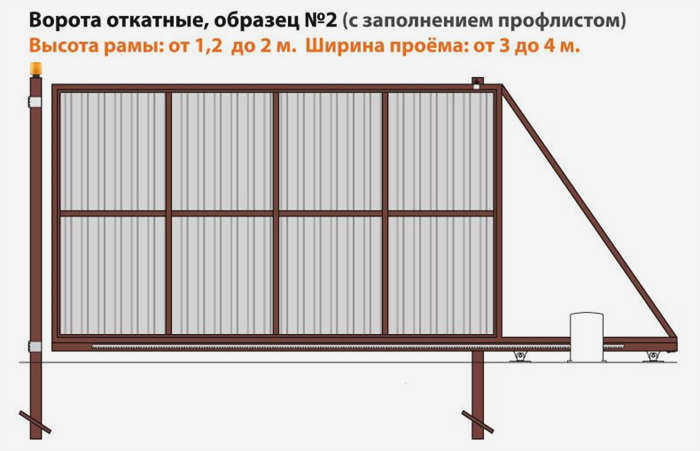

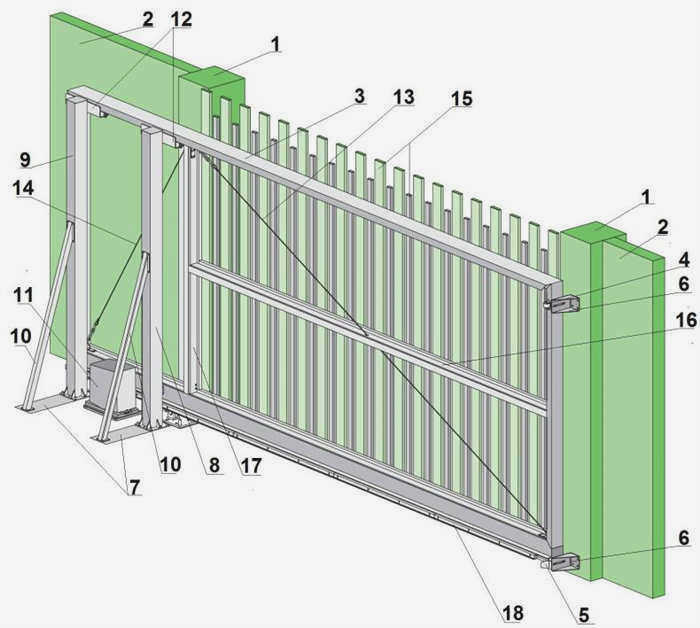

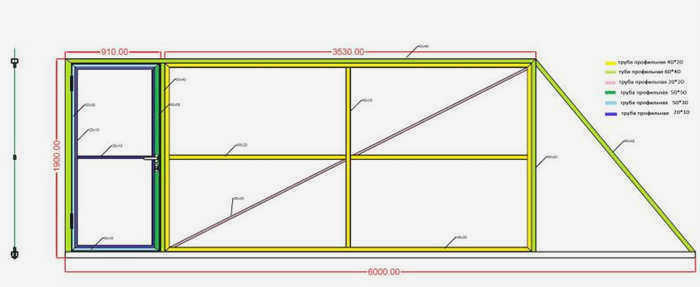

Чертеж самонесущей рамы откатных ворот для проема шириной 4 000 мм и высотой 2 000 мм на системе подконструкций ROLTEK MIKRO

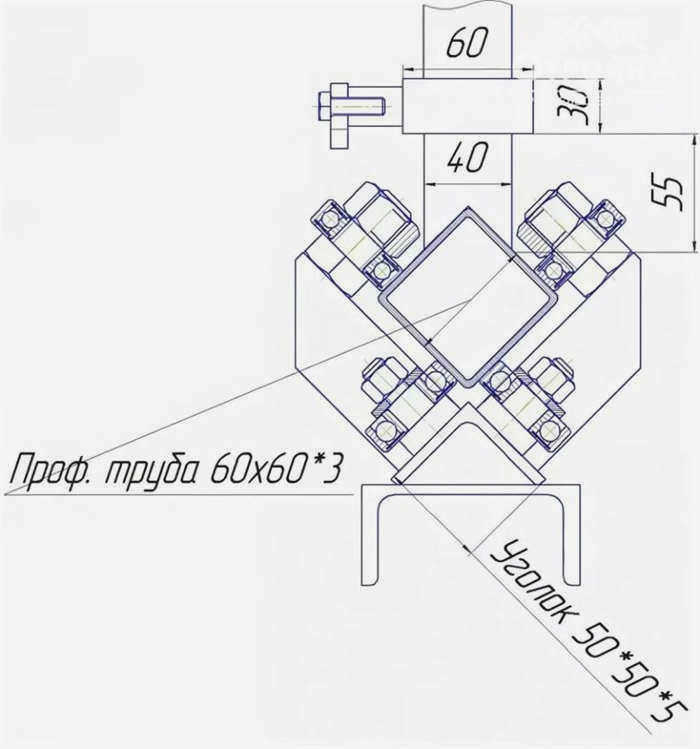

Чертеж сечения A, B
КОНСТРУКЦИЯ ДЛЯ СТАНДАРТНОЙ РАМЫ 4000х2000 на системе подконструкций ROLTEK MIKRO/EKO
БОКОВЫЕ СТОРОНЫ
ПРОФИЛЬ
ДЛИНА
НОМЕР
Могу ли я сам установить откатные ворота?
Прежде чем приступить к работе, необходимо тщательно проанализировать все нюансы установки и убедиться, что у вас есть возможность установить ворота в выбранном месте.
Комплект зубчатых шин для откатных ворот
Если рельеф местности не позволяет установить кронштейны и дополнительные элементы ворот, то никакая сумма денег не поможет исправить такую ситуацию.
При детальном рассмотрении вариантов следует обратить внимание на такие аспекты:
- Для начала стоит предусмотреть необходимое пространство для размещения створки с кронштейном.
- Откатные ворота должны двигаться по прямой линии, поэтому забор должен быть ровным. Это необходимо для того, чтобы после установки ворота не выпадали из общего вида забора.
- Если прилегающая часть дороги неровная, то в любом случае необходимо установить направляющую, так как ход полотна должен быть ровным.
- На противоположной стороне от ворот должна быть установлена калитка с хорошими воротами. Недопустимо использовать основные ворота для прохода людей, так как рабочая часть конструкции быстро придет в негодность. В результате впоследствии ворота нельзя будет полностью открыть для прохода, так как они застрянут в определенном месте.
Установка откатных ворот (пошаговая инструкция)
Разметка работ. Первым шагом любого строительства является разметка. Отметьте нулевую точку на своем участке, это уровень, на котором находится проезжая часть при въезде во двор.
- Эта точка отмечается на одном из опорных столбов, затем переносится на другой столб, после чего между ними натягивается линия.
- Для облегчения этой работы рекомендуется использовать лазерный уровень.
- Затем нулевая точка может быть отрегулирована по мере необходимости.
Биометрический терминал контроля доступа с идентификацией по лицу
Примечание: Сделайте простой, но точный чертеж будущего шлюза. Это позволит вам придерживаться четкого плана проектирования и допускать меньше мелких ошибок.

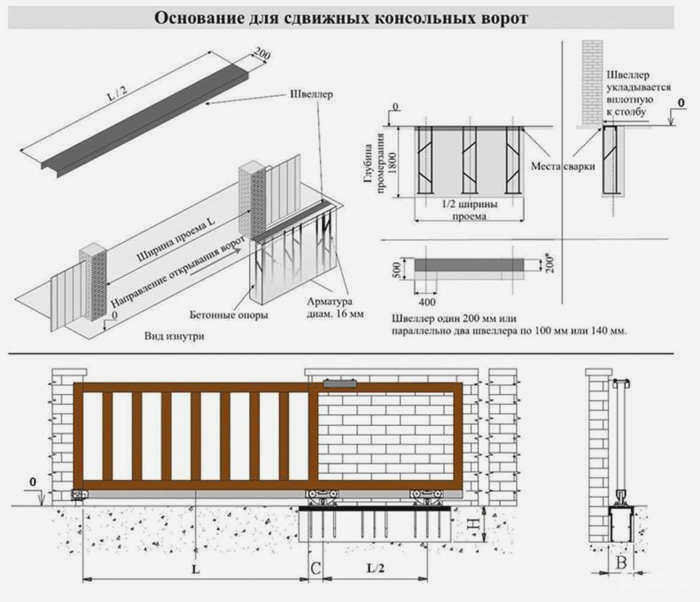

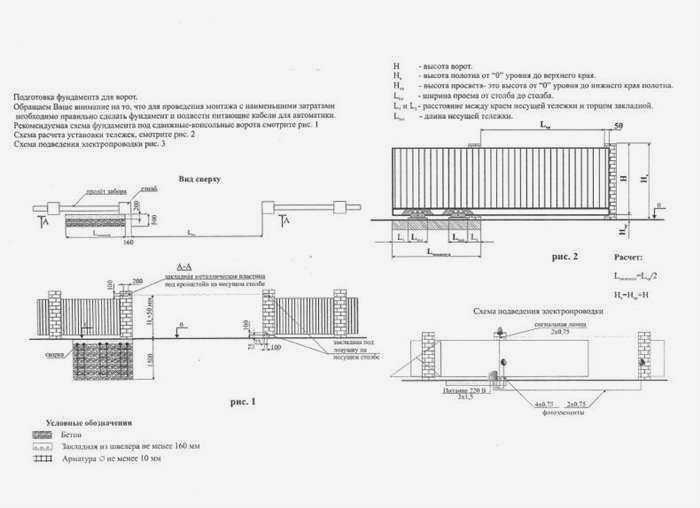

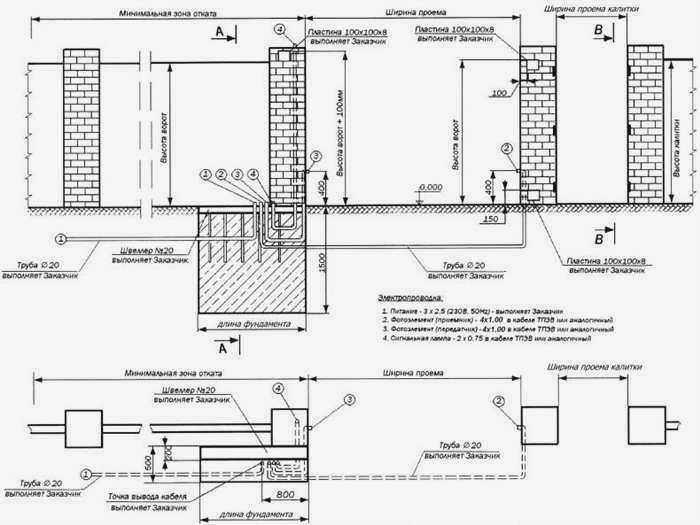

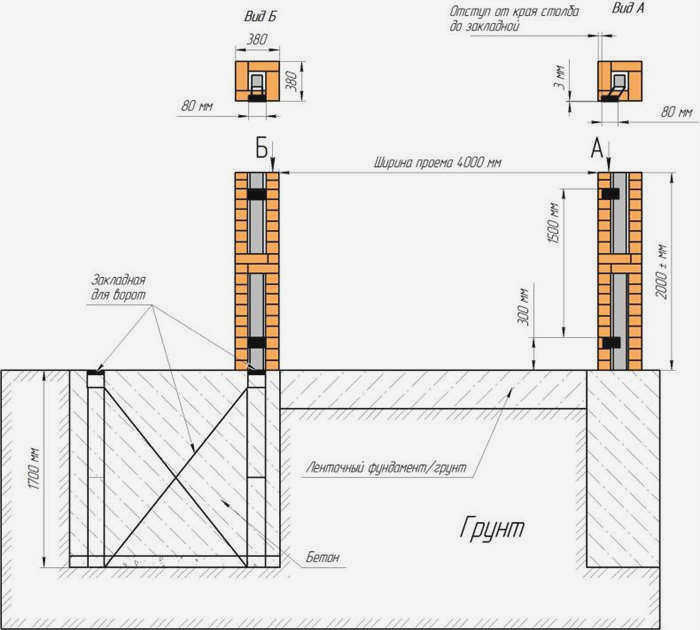

Фундамент для откатных ворот

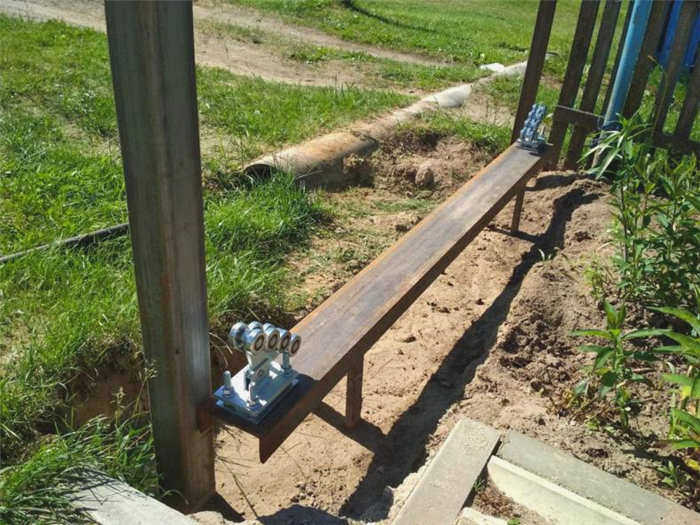

Весь вес конструкции принимает на себя фундамент, поэтому он должен быть сделан качественно. Столешницу для перемещения роликовых блоков лучше сделать из двутаврового профиля, для этих целей он подходит лучше всего, так как выдерживает большие нагрузки без деформации.
- Для заливки бетонного основания необходимо выкопать траншею шириной полметра, глубина которой должна быть ниже точки промерзания, поэтому 1,5 метра – идеальный вариант.
- Важно не забыть о подушке из песка и гравия. Глубина фундамента должна быть достаточной для защиты ворот от сезонных подвижек грунта. Для бетона подходит любая арматура диаметром 15 мм и более.
