Инструмент, используемый для переноса размеров с чертежа или калибровочной детали на заготовку, нахождения центра радиуса круглого сечения.
Разметка измерительного стола
В столярной или слесарной мастерской можно найти множество инструментов. Новичкам они кажутся загадочными конструкциями с непонятными названиями. И только специалисты, не представляющие себе жизни вне мастерской, знают, что такое толщиномер. Это очень простая вспомогательная конструкция, состоящая из трех-четырех основных частей, и для работы с ней не требуется никаких дополнительных специальных знаний. Этот инструмент настолько прост в конструкции и использовании, что в учебниках по столярному делу ему посвящают две-три строчки.
Название инструмента происходит из немецкого языка (нем. Reismaß). В современном немецком языке инструмент называется Streichmaß.
Назначение толщиномера
Инструмент для разметки линий – это инструмент, используемый для быстрой разметки линий на поверхности заготовки. Размеченная линия проходит параллельно выбранной базовой линии, обычно параллельно краю заготовки. Линии разметки могут быть прямыми или изогнутыми. Клещи можно использовать для снятия размеров с чертежа или образца и переноса их на заготовку.
Самая простая модель состоит из корпуса и направляющей, в которой установлен винт для разметочного устройства. Именно здесь начинаются различия в конструкции: рейка может быть закреплена на корпусе, но может быть и подвижной. Рейка может быть одинарной или парной. Поперечное сечение рейки квадратное или прямоугольное, что предотвращает ее вращение во время работы. В качестве инструмента для нанесения рисунка могут использоваться режущие, царапающие или чертежные инструменты. Режущие и зачистные инструменты создают на поверхности заготовки отметку, облегчая резку по этой отметке.
Управление толщиномером очень простое. Например, задача состоит в том, чтобы отрезать ровно 3 см от края доски, чтобы получить заготовку нужного размера. Расстояние между блоком и режущим инструментом составляет 3 см, блок прижимается к краю доски. Инструмент перемещается вдоль доски, и разметка завершена!
Разновидности
Фрезер – это не только классический разметочный инструмент, но и механический станок, выполняющий разметку, нарезку и резку заготовок.
столярный инструмент

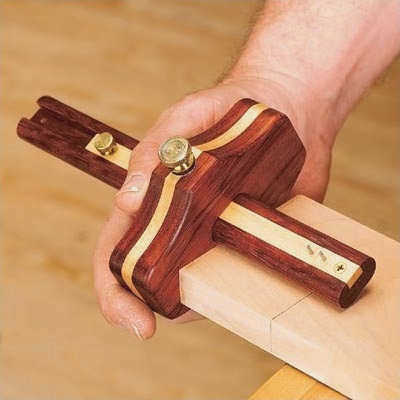

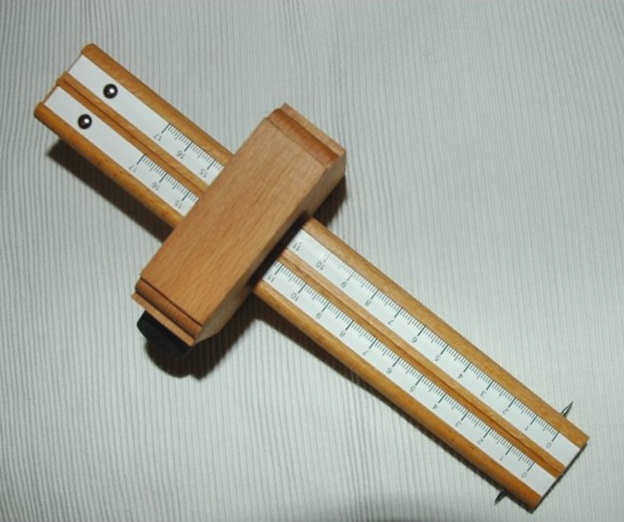

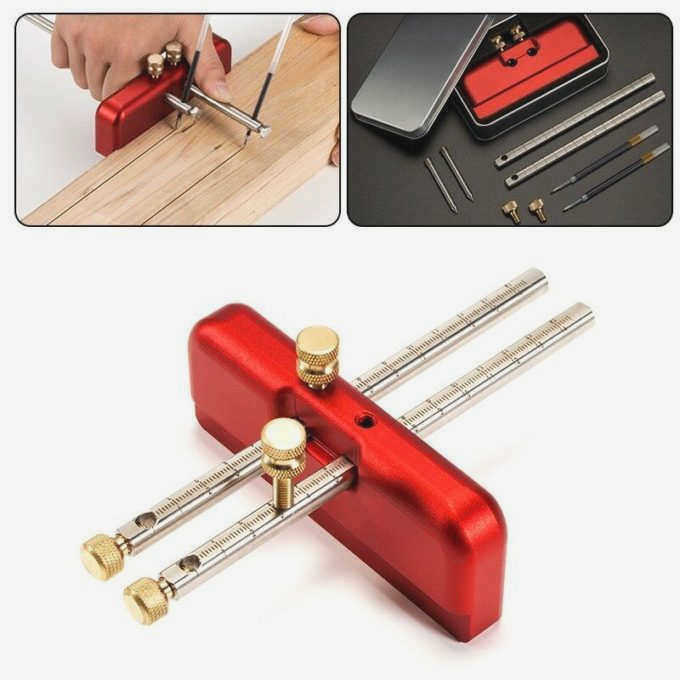

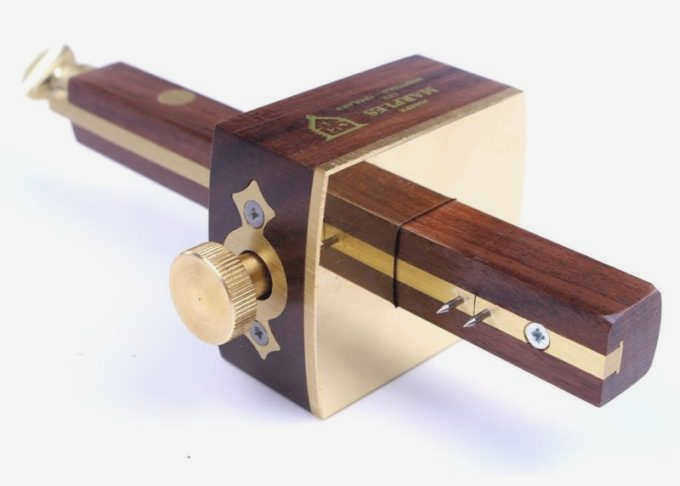

Представляет собой деревянный брусок с подвижными планками, на которых с обеих сторон закреплены рабочие иглы и штифты. Планки и отверстия в блоке имеют прямоугольное или квадратное сечение, чтобы предотвратить вращение заготовок во время работы. Установленный размер фиксируется перпендикулярно штифту в блоке.
Инструмент универсален, подходит для работы с деталями разных размеров. Иглы и нагели с обеих сторон обычно разные, и для работы используются подходящие насадки.
Столярный клупп также используется в качестве центрирующего инструмента. Направляющие вала и иглы строго перпендикулярны друг другу, между ними устанавливается линейка, показывающая центр диаметра.
Плотницкий рубанок может быть односторонним (к колодке крепится только одна планка).. Используется при работе с одним типом материала и заготовок.

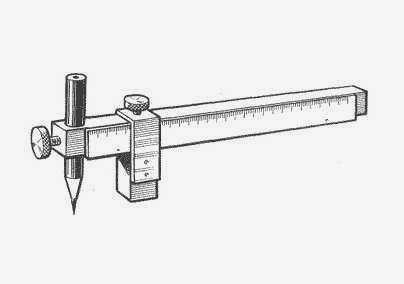

Другой тип – инструмент для работы с диаграммами вручную. Вместо иглы – зажим для карандаша. Используется как компас для измерения и проведения радиусов, параллельных линий.
Слесарь

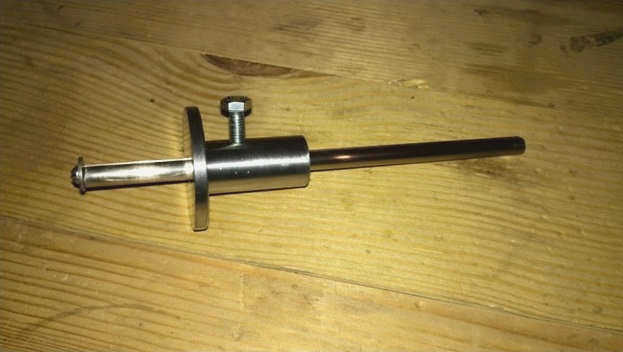

Разметочный инструмент имеет высокую стационарную подставку с длинными чертежными стержнями. Колба прикреплена к подставке, а разметочные стержни двигаются по кругу. Расстояние между линиями устанавливается путем перемещения планок на стойке или путем перетаскивания маркера вдоль планки. Одна из моделей – поперечный зажим.
Разница
Столярный рубанок и фуганок отличаются только способом перемещения относительно заготовки:
Сделать или купить
Даже самый простой универсальный рубанок стоит дорого. Покупайте его, если ваша работа требует высокой точности. Для любителей самоделок в деревообрабатывающей мастерской можно сделать свой собственный толщиномер.
Для этого используется древесина твердых пород, чтобы изделие служило дольше.
Для нанесения царапин используются специальные штифты с заточенными иглами.
Как сделать
Для изготовления самодельного рубанка вам потребуется:
- 2 деревянные рейки,
- штангенциркуль,
- фрезерный станок,
- карандаш,
- линейка,
- булавки или иголки.

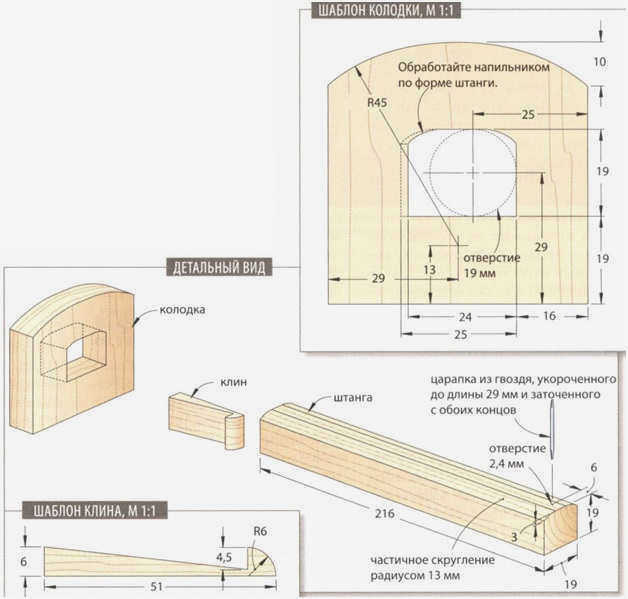

Для облегчения работы можно использовать схему.
При работе с деревом соблюдайте размеры, чтобы обеспечить надежное и жесткое соединение.
Шаг 1: изготовление стержня
Поперечное сечение планки составляет 19 x 19 мм. Возьмите полосу со сторонами не менее 20 x 20 мм, обработанную в соответствии с заданными параметрами. Стороны должны быть прямыми. После изготовления проверьте размеры штангенциркулем. Вы можете частично закруглить верхнюю плоскость формовки с помощью части фрезера.
Шаг 2: Обточка башмака
При изготовлении башмака размеры отверстия, в которое будет устанавливаться шина, должны быть точными. Для его фиксации используется клин. Он вставляется сверху и фиксирует инструмент в нужном положении.
Чтобы облегчить резку, сделайте бумажный шаблон и наклейте его на заготовку.. С помощью этого шаблона вырежьте форму башмака. Затем обрежьте края. Отверстие фрезеруется с помощью стамески и напильников различной формы. Постоянно проверяйте размеры с помощью контрольных инструментов. Верхняя часть окна должна быть вырезана так же, как и планка.
На концах фрезеруются отверстия для игл.
