Схема подключения реле давления. Подробное описание с иллюстрациями.
Предположим, вы решили заменить реле давления или просто собрать автоматическую насосную станцию из купленных в магазине, полученных в подарок, найденных деталей и т.д.
Практика показывает, что самостоятельно подключить реле давления к насосу достаточно сложно. В этой статье я приведу очень подробные и понятные инструкции и схемы такого подключения.
Реле давления подключается не только к электричеству, но и к воде. Подключение к воде осуществляется с помощью гайки, которая жестко крепится к реле. Это означает, что при прикручивании реле давления к насосу необходимо повернуть само реле давления. Итак, первое, о чем следует подумать: есть ли у вас возможность повернуть это реле на насосе по часовой стрелке? Поместится ли оно? Не застрянет ли оно в других трубах или в самом корпусе насоса?
Будем считать, что этот вопрос решен положительно, иначе придется искать на месте и, например, мучиться с удлинителем или чем-то подобным.
Вход воды в реле давления не имеет стандартного диаметра. Большинство бытовых реле имеют диаметр четверть дюйма. Профессиональные реле могут иметь патрубок большего диаметра. Об этом следует знать и при необходимости приобрести латунный переходник соответствующего диаметра.
В прошлом автоматические насосные станции использовали специальную и довольно стандартную деталь, широко известную как "елочка". Это хороший кусок латунной трубы длиной около 10 или 12 сантиметров и диаметром 1 дюйм. Елочка прикручивается одним концом к выходу насоса и имеет стандартные "выходы" для манометра, реле давления, накопительного бака для воды и самого водопровода. В наши дни все стало намного сложнее. Есть насосы, в которых реле давления прикручено прямо к насосу или находится в очень неподходящих, на первый взгляд, местах. Из-за такого разнообразия мне трудно написать подробную инструкцию.
Подключение реле к водопроводу
Реле давления следует сначала подключить к воде, а затем к электричеству. Установка реле – это последний, третий шаг.
Есть несколько хороших статей о резьбовых соединениях!
- Герметики для соединений водопроводных труб – выбираем лучший
- Использование пряжи в качестве герметика для болтовых соединений
Предположим, что все прошло хорошо и мы нашли кусок трубы с резьбой, чтобы прикрутить реле давления. Умеете ли вы делать плотные резьбовые соединения? Если да, то все в порядке. Если нет, то вам придется потренироваться. В настоящее время в продаже имеется резьба под названием Tangit Unilock. Она довольно хороша и удобна. Она удобнее, чем холст, для уплотнения резьбовых соединений воды, но она довольно дорогая.
Как подключить реле давления к водопроводу для чайников (экспертам читать не обязательно)

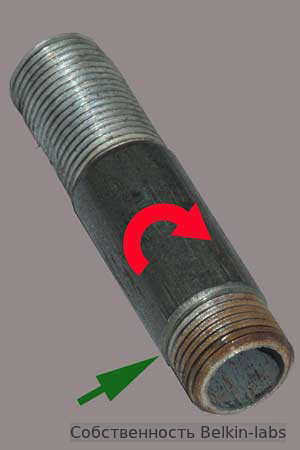

Итак, с этим разобрались, идем дальше. При уплотнении резьбы льняным или тангитом есть небольшая хитрость. Тангит, конечно же, наматывается на нитки, которые находятся на трубке. Мы располагаем эту трубку так, чтобы ее конец был обращен к нам. Получается, что мы смотрим прямо на тот конец, на который собираемся наматывать нить. Приблизительно прикидываем, сколько ниток мы будем использовать. Берем нить по касательной и начинаем наматывать. Мы начинаем не с конца, а ближе к концу, на расстоянии от края до внутренней стороны гайки. На схеме выше я показал зеленой стрелкой примерное положение, с которого следует начинать. Наматывая тангенту, поворачивайте нить по часовой стрелке (красная стрелка на схеме), глядя на конец трубки. Первая петля должна прочно удерживать нить на месте, чтобы она не тянулась и не распутывалась. Затем следуйте инструкциям для тангенты, т.е. убедитесь, что нить не находится внутри канавок резьбы.
Принцип действия реле давления
Принцип действия устройства представляет собой двухконтактное переключающее устройство электрической цепи. Оно реагирует в зависимости от давления воды. При срабатывании выключателя контакты замыкаются. На контактор подается напряжение. Насос прокачивает систему. Когда давление достигает верхнего предела – контакты размыкаются и отключают устройство.
- Нижний предел – насос включается при давлении 1,4 бар.
- Верхний предел – включение при 5 бар.
Как выбрать реле давления
Предположим, у вас есть насос мощностью 2,5 кВт. Какие реле способны его включить? Что является правильным выбором?
Например, реле PM5G может коммутировать однофазное питание 220 В с коммутируемым током 10 А, обеспечивая производительность насоса до 2,2 кВт.

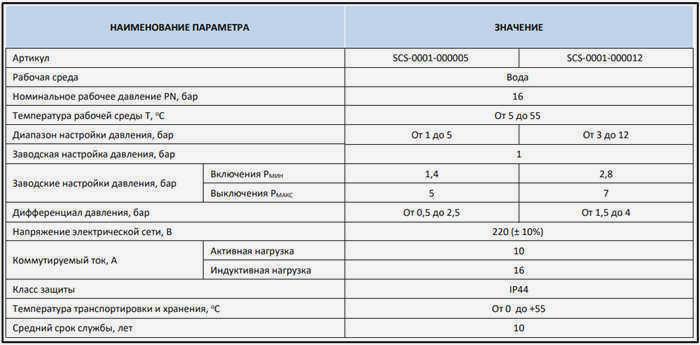

"Технические характеристики блоков PM5G и PM12G".
Если необходимо отключить более мощный насосный агрегат, следует использовать контактор. Так как накопленная индуктивность может вызвать дугу во время отключения и воспламенить контакты.
Агрегаты STOUT работают очень тихо. Они имеют нормально замкнутые и разомкнутые контакты.
Нормально замкнутые реле – Оборудование с таким реле будет работать до тех пор, пока контакты не замкнутся.
Нормально разомкнутые контакты релеС другой стороны, нормально разомкнутое реле замкнет свои контакты, как только давление повысится.
Тип защиты имеет значение – например, IP 44 для брызг воды и пыли.
Помимо контактов, следует также обратить внимание на мембрану. Устройство оснащено мембраной из резины NBR, синтетического полимера, который считается экологически чистым эластомером для применения в качестве уплотнения.
Принцип работы

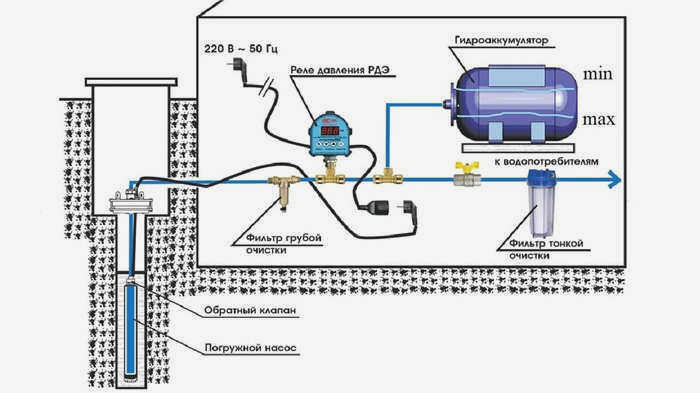

Чтобы изучить принцип работы реле давления воды для насоса, определим схему, в которой оно выполняет свою непосредственную функцию. Если рассматривать действующую систему водоснабжения в частном доме, то ее схема будет выглядеть следующим образом:
Как видно на рисунке выше, погружной насос через обратный клапан и водопроводную систему заполняет гидроаккумулятор и подает воду в систему водоснабжения. Питание самого насоса обеспечивается реле давления, которое подключено в разомкнутую цепь. Чувствительный элемент реле подается в трубопровод через тройник (в некоторых ситуациях вместо тройника можно использовать пятиходовое соединение). Логика работы следующая:
- При включении насоса давление в шлангах равно нулю. Мембрана реле находится в самой нижней точке, поэтому контакты замкнуты. Через контактную группу напряжение подается на обмотки насоса, и вода поступает в трубопровод.
- По мере заполнения системы водоснабжения и расширительного бака давление воды пропорционально увеличивается. Мембрана в тройнике будет постепенно поглощать все большее давление жидкости.
- Когда бак заполнится и будет достигнут предел максимального давления в системе, чувствительный элемент реле будет деформирован водой. Это вызовет перемещение штока через подпружиненный рычажный механизм и переведет контактную группу в противоположное положение. Питание насоса отключается, и в системе достигается максимальный уровень давления.
- Как только в доме откроется кран или душ, вода начнет вытекать из системы и аккумулятора давления, вызывая линейное падение давления. Как только уровень воды достигнет минимального уровня, при котором давление упадет ниже установленного предела, мембрана снова деформируется. Деформация чувствительного элемента заставит шток переместить контактную группу в противоположное положение. Контакты снова замкнут питание насоса, который начнет закачивать воду в систему.
Схема подключения
Теперь, когда мы обсудили принцип подключения реле давления воды к системе водоснабжения, давайте рассмотрим основное электрическое подключение.

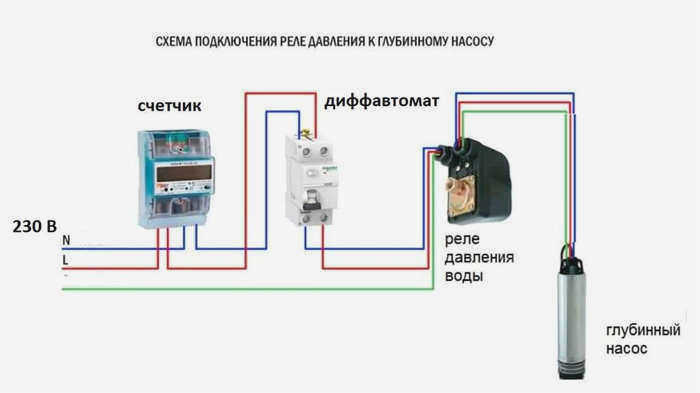

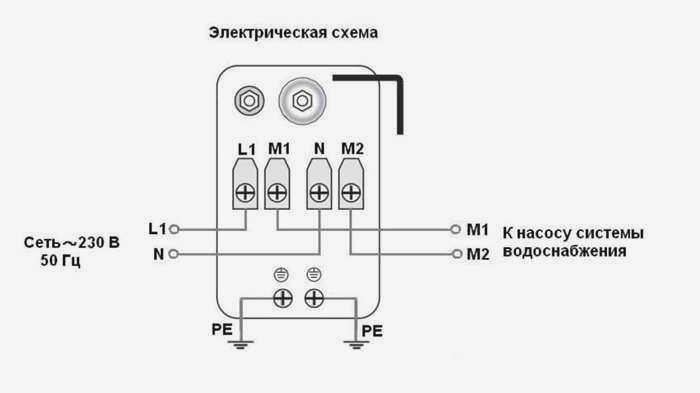

Питание реле осуществляется от сети 230 В, фазный и нулевой провода подаются от счетчика электроэнергии на вход логического элемента. На вход также подается провод от шины защитного заземления. От реле к насосу также подводятся три провода: защитный провод, нейтральный провод и фазный провод для питания компрессорного агрегата. Если посмотреть на само устройство, то принцип подключения следующий:

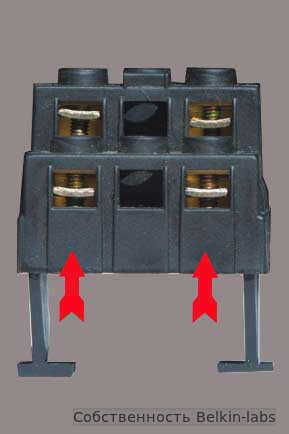

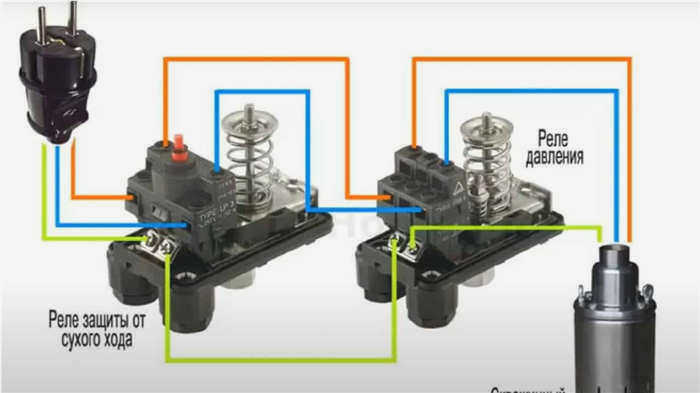

Для защиты людей от поражения электрическим током и предотвращения пожара, вызванного коротким замыканием, в цепи питания насоса установлен автоматический выключатель остаточного тока. Однако его можно заменить УДТ и обычным автоматическим выключателем. Кроме того, в цепи может быть установлено реле сухого хода, в этом случае подключение осуществляется следующим образом:
Перед первым запуском.
Перед первым включением электродвигателя его необходимо погрузить в воду, если он погружной, или залить водой, если он поверхностный. Эта информация не относится к теме данной статьи. Возможно, я напишу об этом в другой статье.
Если мы все проверили и подготовили, мы щелкаем выключателем, и двигатель начинает работать. Это означает, что мы все правильно подключили!
Мы подбегаем к насосу и с затаенным дыханием смотрим, как растет давление. Для этого у нас есть манометр. Допустим, до 1,5 атмосфер, и насос отключается. Ура! Все работает. Осталось только настроить реле на нужное давление. Но прежде чем это произойдет, выключите воду в туалете (крикните кому-нибудь из членов семьи или позвоните, если дом большой) и наблюдайте, как давление начинает падать. Допустим, оно упадет до 1 атмосферы, и насос включится. Да, это действительно работает.
Установка давления
Перед тем как установить давление, мы хотели бы отметить, что для обычной жизни особо высокое давление не нужно! Его можно оставить без изменений. Если вы хотите выжать из насоса все возможное давление, затяните большую пружину до тех пор, пока давление включения не достигнет необходимого значения. Например, 3 атмосферы. Если бы мы не трогали маленькую пружину, то двигатель должен был бы выключаться при давлении 3,5 атмосферы. Хочу напомнить, что маленькая пружина задает не давление отключения, а дельту между отключением и включением. Если давление отключения кажется маленьким, подтяните маленькую пружину до достижения необходимого давления отключения.
Важно!
Существует статья о регулировке реле давления! Обязательно прочитайте ее! Там все объясняется!
Обязательно прочитайте статью о том, как я разбирал реле давления и выяснял, как оно работает. Там есть много важной информации, которая сильно коррелирует с содержанием этой статьи.
АЛСО! Работа сделана! Все довольны!
Спасибо за внимание!
