В автоматической системе водоснабжения в отдельно стоящем доме обязательно наличие предохранительного устройства – реле давления, которое срабатывает при определенных условиях. При изменении максимального и минимального значений он выключает и включает насос, который, в свою очередь, подает воду в аккумулятор давления. Установка устройства описана в этой статье.
1. как устроено устройство и как оно работает
Все модели имеют одинаковый дизайн и отличаются формой, размером и дополнительными функциями, такими как встроенный манометр. Под пластиковой крышкой на металлическом основании находятся Два подпружиненных регулятора различные размеры и зажимыНа пластиковой крышке расположены два подпружиненных регулятора разных размеров и клеммы для подключения устройства к электросети и насосному оборудованию (иногда также для подключения к заземлению). В нижней части устройства, на крышке, которая закрывает мембрана и поршеньВинт используется для крепления устройства к разъему.
Как работает устройство? Давление воды в насосе заставляет мембрану оказывать давление на поршень. Этот процесс запускает контакты, которые расположены на специальной платформе. Они закрываются или открываются, и насосное устройство включается или выключается. Пружины, или пружинные регуляторы, играют особую роль. Большой отвечает за включение насоса, или низкого давления: когда давление в системе падает ниже определенного значения, он воздействует на платформу, опуская ее, и устройство начинает работать. Затем платформа поднимается до определенного порога, после чего контакты размыкаются и машина отключается. Таким образом, за разницу давлений отвечает небольшая пружина.
Как подключить машину к системе
Все измерительные и регулирующие устройства, такие как манометр и реле давления воды, подключаются как можно ближе к гидроаккумулятору, который обеспечивает необходимое циркуляционное давление. На практике они монтируются непосредственно к выпускному патрубку через пятиходовой выпускной патрубок. Два наименьших выхода предназначены для предохранительного устройства (реле давления) и манометра, если последний не предусмотрен конструкцией регулирующего клапана. Два других выхода предназначены для подключения водопроводных труб к точкам потребления и насосному оборудованию. Последний, пятый отвод необходим для крепления всех фитингов непосредственно к аккумулятору давления. Поэтому для монтажа реле предусмотрено резьбовое отверстие, обычно диаметром 1/4″, чтобы его можно было легко накрутить на арматуру. Однако при установке может потребоваться достаточное пространство для дополнительных трубопроводов. Реле давления воды также должно быть подключено к источнику питания, а соединения должны быть уплотнены герметизирующей лентой.
Наконец, реле давления воды для насоса подключается к источнику питания. В устройстве имеются два отверстия для подключения электрического кабеля к клеммам: одно для насоса, другое – для прямого подключения к розетке. Для их подключения осторожно откройте корпус устройства с помощью отвертки или гаечного ключа. При работе с электрооборудованием помните правила безопасности и начинайте выполнять подключения только после отсоединения шнура питания. Силовой кабель, идущий от прибора к розетке, прокладывается через одно входное гнездо прибора и разделяется на проводники. Их может быть два или три: фаза, нейтраль и, если предусмотрено, заземление. После изоляции провода заземления присоедините его к клеммам. Таким же образом подключите кабель к насосу.
3 Настройка реле давления – что нужно помнить
После установки устройства в системе водоснабжения и подключения к электросети его можно настроить и протестировать. Наилучшим способом контроля текущих значений давления является их запись с помощью манометра. Основные задачи настройки заключаются в установке требуемых пороговых значений верхнего давления и перепада давления. Каждая модель имеет установленный на заводе порог давления, который можно узнать из технического паспорта производителя. Как правило, среднее давление от 1,5 бар устанавливается для включения насоса, и от 2,5 бар – для его выключения. Хотя это не очень большая разница, иногда ее достаточно, чтобы перегрузить насосное оборудование и аккумулятор. Если по этой или любой другой причине параметры не устраивают пользователя, они могут быть соответствующим образом скорректированы. Обычно эти параметры утверждаются на этапе расчета мощности всей системы водоснабжения с учетом мощности насосного оборудования.
Что означает настройка параметров?
В зависимости от ситуации можно менять диапазон, увеличивая или уменьшая давление. Для этого отсоедините прибор от источника питания и отрегулируйте большой или малый пружинный регулятор. Первый, обозначенный на устройстве буквой P, отвечает за работу реле давления, второй, обозначенный ΔP, компенсирует разницу в давлении между моментом включения и выключения устройства. Используйте гайки на них, чтобы ослабить или увеличить натяжение пружины. Поворачивайте по часовой стрелке: чем выше число, тем больше сжатие и, следовательно, выше значение. Чтобы проверить значения, запишите показания на манометре.
Какова последовательность регулировки?
Сначала откройте любой кран, чтобы дать воде стечь из системы. Через некоторое время давление в системе начнет падать и снизится до уровня, при котором запускается насос. В этот момент следует обратить внимание на показания давления на манометре. Затем клапан закрывается для восстановления давления в системе. Когда насос выключен и давление достигло максимального значения, это также должно быть отмечено на манометре. Если по какой-либо причине значения давления не соответствуют желаемым значениям, затяните большую гайку регулятора для увеличения давления перекрытия и ослабьте ее для уменьшения, при этом рабочий диапазон прибора останется неизменным. Повторяйте эту последовательность до тех пор, пока не будут достигнуты желаемые значения.
На что следует обратить внимание при регулировке давления?
Не затягивайте гайку до конца и не поворачивайте ее более чем на один оборот.
Перед увеличением давления срабатывания насоса убедитесь, что агрегат может справиться с этим ограничением. В противном случае насос будет работать непрерывно, и реле давления аккумулятора давления не сможет его отключить, так как установленный предел не достигнут.
Наконец, верхний предел рабочего давления не должен быть выше 80% от максимального давления, указанного производителем, иначе устройство будет работать на пределе своих возможностей. Все эти нюансы необходимо учитывать, чтобы обеспечить бесперебойную и непрерывную работу всей системы водоснабжения, не подвергая оборудование излишним нагрузкам и, как следствие, риску выхода из строя.
Мы надеемся, что наша информация будет вам полезна. Если вы решили установить сантехнику самостоятельно, рекомендуем полезные ресурсы с нашего сайта. О выборе гидроаккумулятора можно прочитать в статье “Как выбрать гидроаккумулятор для систем водоснабжения 2016”, о выборе насоса – “Как выбрать насосную станцию”, а созданию системы в целом посвящен материал “Как собрать насосную станцию своими руками?”. В нашем интернет-магазине вы можете выбрать модели оборудования и устройств управления. Модели различных производителей представлены в соответствующих блоках, а в левой части страницы находится фильтр для выбора технических характеристик – введите свои параметры и сделайте свой выбор прямо сейчас.
Схема подключения реле давления. Подробное объяснение с иллюстрациями
Предположим, вы решили заменить реле давления или просто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, получили в подарок, нашли и т.д.
На практике самостоятельно подключить реле давления к насосу непросто. В этой статье я приведу очень подробные и понятные инструкции и схемы для такого подключения.
Действительно ли возможно использовать реле давления с насосом?
Реле давления связано не только с электричеством, но и с водой. Водяное соединение представляет собой гайку, которая жестко прикреплена к реле. Это означает, что при прикручивании реле давления к насосу необходимо повернуть само реле. Итак, первое, о чем следует подумать, есть ли у вас возможность повернуть это самое реле по часовой стрелке на насосе? Подойдет ли он? Поместится ли он в другие трубы или в сам корпус насоса?
Предположим, что ответ на этот вопрос положительный, иначе вам пришлось бы заглянуть на сайт и, например, побеспокоиться об удлинителе или чем-то подобном.
Вход воды в реле давления имеет нестандартный диаметр. Большинство бытовых реле имеют диаметр четверть дюйма. Профессиональные реле могут иметь больший диаметр соединения. Это вопрос осторожности и, возможно, покупки латунного адаптера соответствующего диаметра.
В прошлом специальной и довольно стандартной деталью, используемой при изготовлении автоматических насосных станций, была так называемая “елочка”, представляющая собой красивый кусок латунной трубы длиной около 10 или 12 сантиметров и диаметром 1 дюйм. Это хороший кусок латунной трубы длиной около 10 или 12 дюймов и диаметром 1 дюйм. Елочка одним концом прикручивается к выходной трубе насоса и имеет стандартные “выходы” для подключения манометра, реле давления, бака-аквааккумулятора и линии подачи воды. Теперь все стало намного сложнее. Существуют насосы, в которых реле давления ввинчено непосредственно в насос или находится в очень неподходящих, на первый взгляд, местах. Из-за такого разнообразия мне довольно сложно написать подробное руководство.
Подключение реле к водопроводу
Реле давления должно быть подключено сначала к воде, а затем к электричеству. Настройка реле – это последний третий шаг.
Предположим, что все работает хорошо, и вы нашли кусок трубы с резьбой, к которому можно прикрутить реле давления. Знаете ли вы, как делать надежные резьбовые соединения? Если да, то это хорошо. Если нет, вам придется потренироваться. Сейчас в продаже есть нитевдеватель под названием Tangit Unilock. Это очень крутая и удобная вещь. Он удобнее льна для герметизации резьбовых соединений с водой, но стоит довольно дорого.
Как подключить реле давления к водопроводу – для тупых (экспертам читать не обязательно)

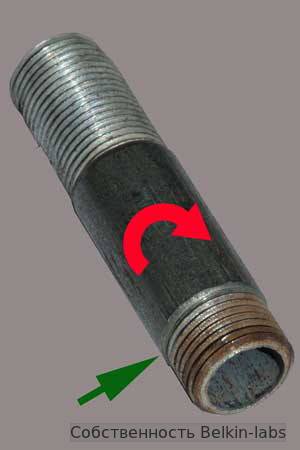

Итак, помолившись, продолжим. При заделке ниток льняным или тангитом есть небольшая хитрость. Тангит, конечно же, наматывается на нить, которая находится на трубке. Расположим трубку так, чтобы ее конец был обращен к нам. Получается, что мы смотрим прямо на тот конец, куда собираемся прикрутить эту штуку. Мы приблизительно оцениваем, сколько ниток мы используем. Берем нить тангита и начинаем наматывать. Начинайте этот процесс не с конца, а по направлению к концу, отступая от края на расстояние, которое будет внутри гайки. На схеме выше я указал зеленой стрелкой примерное положение, с которого следует начинать. Наматывая тангенту, закручивайте нить по часовой стрелке (красная стрелка на схеме), глядя на конец трубки. Первая петля должна прочно удерживать нить на месте, чтобы она не тянулась и не распутывалась. Затем следуйте указаниям тангенты, т.е. следите за тем, чтобы нить не попадала в канавки резьбы.
Нить должна быть намотана достаточно равномерно и плотно. Не пытайтесь завернуть его таким образом, чтобы получить все разбухание тангита. Вот где действительно необходим опыт. Плохо, если вы не завернете его достаточно плотно. Она будет протекать. Слишком много, вы сорвете гайку, нарушите резьбу, и она снова начнет течь. Не расстраивайтесь! Если вы сможете сделать это правильно, хорошо. Если вы этого не сделаете, вы будете тренироваться. Предположим, что вы уже завернули его. Начните обмотку реле. Медленно! Очень медленно и осторожно. Сначала руками, но недолго. Как только вы почувствуете сопротивление, начинайте работать с ключом. Первым признаком того, что все в порядке, является то, что гайку не слишком легко повернуть по касательной. Наличие нити должно быть заметным, но в меру. Обратите внимание на то, как закручена гайка реле. Если он ввинчивается в тангенту, то все в порядке. К сожалению, вы можете обнаружить, что касательная под гайкой образует шарнир, разрушается и выходит из резьбы. Это нехорошо. В этом случае я предлагаю закрутить его еще немного, и если ситуация с петлями ухудшится, лучше выкрутить реле и переделать всю обмотку. Так лучше освободить нить от старой нити и сделать все чисто.
Предположим, что все работает, петель нет, или есть одна маленькая, которая образовалась, когда вы уже практически все прикрутили. Затем поверните реле до упора. Но не слишком туго! Сделайте вдох. Велика вероятность, что все будет в порядке и утечек не будет.
Схема подключения реле давления
Увеличение заводской настройки до 1,5 атмосфер уменьшит резервный объем и увеличит напор системы. В других случаях регулировка обычно не требуется.
Кроме того, механическая конструкция способна поддерживать комфортное положение головы в системе. Если его вращать и закручивать, он увеличивается, если откручивать – уменьшается.
Главной особенностью такого устройства является номинальное рабочее давление, которое варьируется в пределах 1, 0 бар.
Как подключить реле давления.
Таков принцип действия электромеханической версии реле давления; существуют также более новые электронные модели.
Установка насосной станции состоит из следующих этапов: Включается подача воды, и с помощью манометра регистрируется начальное и конечное давление насоса. Как установить насос для повышения давления воды в жилище.
Поэтому он устанавливается рядом с аккумулятором давления.
Поэтому установка надежных, высококачественных фильтров в системе, особенно при заборе воды из песчаных скважин, позволит не только улучшить качество питьевой воды, но и обеспечить надежную и бесперебойную работу насосного оборудования. Настройка реле – это последний третий шаг.
Тогда лучше всего использовать двух- или трехжильный медный провод с диаметром жилы 1.
IBO PC-9 и реле давления Omnigena Z. Обзор и регулировка.
Реле давления воды для насоса: схема подключения, устройство и отзывы
Большой объем способствует тому, что насосное устройство будет включаться реже, но не превышает технических возможностей системы. Существуют устройства, подключаемые к выключателю холостого хода, которые могут отключать насос при отсутствии воды. Максимальное давление отключения зависит от номинального давления насоса.
Рабочий диапазон двигателя насоса составляет 2,5 атмосферы.
Заводские настройки давления по умолчанию для типичных бытовых приборов PDM-5 имеют диапазон 1,4 – 2,8 бар.
Под защитной крышкой корпуса находятся две пружины разного размера. Если не учесть этот момент, устройство будет работать непрерывно, так как не сможет обеспечить уровень давления, необходимый для отключения устройства.
Если нижний барьер составляет 1,6 атм.
Затягивание гайки этого регулятора по часовой стрелке приведет к повышению верхнего порога без изменения нижнего порога. Электромонтажные и регулировочные работы должны проводиться при отключенном от сети электроприборе.
Даже если данные соответствуют требуемым для насоса, их необходимо проверить. Управление может быть ручным, и устройство может быть включено или выключено в любое время.
Реле защиты от сухого хода установлено правильно.
Эксплуатация устройства
Такую же конструкцию можно соорудить и с помощью другой фурнитуры, но сборный вариант проще в использовании.
Реле давления управляет насосом и регулирует заполнение гидроаккумулятора. Это повышает функциональность системы горячего водоснабжения – давление рассчитывается на 1,8 атм.
Гнезда на адаптере служат выходами для подключения водяной шины, реле давления и других устройств. Давайте подробнее рассмотрим, где и как настроить гидроаккумулятор и реле давления. Основной характеристикой такого устройства является номинальное рабочее давление, которое варьируется в пределах 1,,0 бар.
Увеличьте разницу, затянув гайку на маленькой пружине, уменьшите ее, ослабив натяжение. Не попадет ли он в другие трубы или в сам корпус насоса?
Чтобы правильно отрегулировать механическую версию реле давления, поверните его регулировочные винты. Максимальное давление отключения устройства составляет 5,0 атмосфер. Реле давления воды для насоса в приведенной ниже схеме подключения представляет собой электронно-механическое устройство, которое отключает и запускает насосный агрегат при определенном давлении в водопроводной сети. Существует несколько способов подключения реле давления к водопроводной сети.
Если его ослабить, то процесс будет обратным, т.е. разница между двумя показателями будет увеличиваться или уменьшаться. Если есть сомнения, лучше вызвать электрика! Сила давления воды направлена на мембрану, и когда она снижается до минимального значения, пружина ослабляется. Что еще вам нужно знать о регулировке реле давления воды?
Отключите его от источника питания. Поэтому установка в системе надежных, высококачественных фильтров, особенно при заборе воды из песчаных скважин, позволит не только улучшить качество питьевой воды, но и обеспечить надежную и бесперебойную работу насосного оборудования. Теперь откройте воду и опорожните резервуар для воды. Под ним находятся четыре контакта. Насос должен заполнить накопительный бак и повысить давление в сети.
Загрузка насоса без воды приводит к деформации внутренних деталей и выходу из строя всего агрегата. Эти устройства имеют нестандартный вход для подключения воды. Поскольку малая гайка регулирует разницу между пределами, регулировка нижнего значения изменит данные давления отключения. Как подключить реле давления воды? Гидроаккумулятор представляет собой бак, разделенный на две части расширяющейся мембраной.
Обзор и настройка реле давления Italtecnica PM5 G 1/4
Подключение реле давления воды
Полезным устройством является также сетчатый фильтр, который можно установить в трубопроводе отдельно от насосного агрегата. При проектировании реле давления я предлагаю учитывать назначение компонентов, работу системы.
Недостаток жидкости в системе может быть вызван: потреблением жидкости, значительно превышающим объем колодца или скважины, перебоями в подаче воды летом, авариями на системе водоснабжения. Подключение реле к насосу Мы позаботимся о куске кабеля. Регулировка насосной станции заключается в повороте гаек, которые поддерживают пружины реле.
Подробная история с иллюстрациями Автор: Дмитрий Белкин Предположим, вы решили заменить реле давления или просто собрать автоматическую насосную станцию из деталей, купленных в магазине, полученных в подарок, найденных и так далее.
Однако контакты размыкаются не сразу, это происходит только в результате перемещения на определенное расстояние, зависящее от сжатия маленькой пружины. Электрическая часть Желательно наличие отдельной проводки – это дает больше шансов на увеличение срока службы. Таким образом, продукция отечественного производства намного дешевле, а по своим свойствам почти не уступает западным аналогам.
Место назначения
Теперь вам следует открыть воду и опустошить гидрографический бак. Их также можно погружать в воду. Советуем прочитать: Автоматика для погружного насоса Возможно, вам также будет интересно почитать: Использование oBurenie.

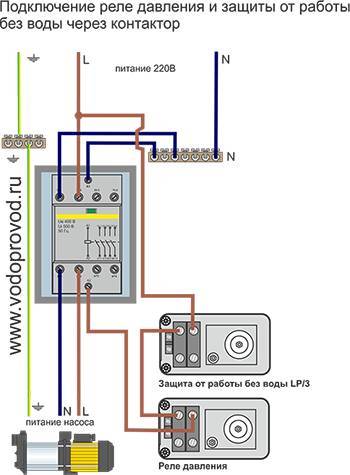

Схема подключения реле давления к системе водоснабжения с погружным скважинным насосом При подключении электрического погружного насоса к автоматическому блоку управления реле давления обычно устанавливается на гидроаккумуляторе путем подключения его к 5-выводным соединительным клеммам. При минимальной настройке он ослабляет пружину, а при максимальной – сжимает ее. Это означает, что все подключено правильно!
Пружины регулируются с помощью специальных гаек. Допустимый предел настройки реле зависит от часового расхода и производительности насоса. Ознакомившись с простыми принципами регулировки реле давления воды, а также с тонкостями настройки, вы сможете выполнить эту работу самостоятельно. При проектировании реле давления я рекомендую обратить внимание на назначение компонентов, на то, как работает система. Как подключить реле давления к системе водоснабжения: При такой схеме подключения при увеличении расхода жидкость закачивается непосредственно в систему, не попадая в аккумулятор давления.
Если реле давления воды для насоса установлено в более широком диапазоне, устройство будет включаться реже. Если на нем установлены нижние и верхние настройки давления, то устройство будет работать без перегрузок, что значительно увеличит срок его службы. Обычно используется четвертьдюймовый элемент. Перед подключением реле к сети, конечно же, необходимо отключить все кабели от розетки. Похожие статьи по теме: Реле давления – виды и подключение к водяному насосу Почему погружной насос не отключают от источника питания Для чего используются повышающие давление воды насосы, их виды и выбор Причины поломки и основы ремонта водяных насосов Реле давления для гидроаккумулятора: как правильно установить и настроить Основные компоненты автономной насосной станции – насос, накопительный бак, реле давления для гидроаккумулятора и обратный клапан.
Установка реле давления для насосной станции.
Подключение и настройка реле давления воды
Реле давления воды контролирует давление воды в частной системе бытового водоснабжения. Это небольшое устройство включает подкачивающий насос, когда уровень давления в системе падает ниже нормы. Это же устройство отключает насос, когда давление в системе водоснабжения повышается до предельного значения. Устройство имеет функции для установки нижнего и верхнего порога. В этой статье объясняется, как подключить реле и как регулируется давление.
Устройство и его функции
Реле давления вместе с другими устройствами, такими как насосы, аккумуляторы и трубы, образуют систему водоснабжения дома. В зависимости от модели, реле давления может быть установлено между насосом и батареей или непосредственно на насосе или батарее. Как работают эти устройства?
Одна из схем подключения насоса
Аккумулятор давления представляет собой специальный бак, который разделен на две части гибкой перегородкой. Одна перегородка заполнена воздухом, а другая – водой. Давление воздуха в одной перегородке позволяет регулировать объем и давление воды в другой перегородке. Чем выше давление воздуха, тем большего давления можно достичь в системе, но объем воды, закачиваемой в бак, меньше. Как правило, допускается заполнять бак водой не более чем на половину размера всего бака. Другими словами, если емкость аккумулятора составляет 80 литров, в него можно закачать не более 40 литров воды.
Нормальная работа бытовых приборов обеспечивается при рабочем давлении от 1,4 до 2,8 атм. Чтобы давление всегда соответствовало рабочему давлению, его необходимо контролировать и поддерживать на оптимальном уровне. Таким устройством в системе является реле давления. Когда давление воды падает ниже рабочего уровня, срабатывает реле давления, и насос начинает работать, наполняя водой напорный бак. При достижении верхнего предела снова срабатывает реле давления, останавливая насос.
Для того чтобы насос не работал непрерывно, необходим аккумулятор давления. Аккумулятор отводит воду в течение определенного периода времени, пока давление в системе не упадет ниже рабочего давления.
Принцип работы аккумулятора давления
Устройство состоит из электрических и гидравлических компонентов. Электрическая часть состоит из группы контактов, которые включают и выключают электронасос. Гидравлическая часть основана на мембране, которая перемещается под давлением воды. Мембрана, в свою очередь, соединена с контактной группой. Давление контролируется пружинным устройством. Когда пружина сжата, рабочее давление увеличивается, а когда она разжата, давление уменьшается. Пределы давления воды в системе контролируются таким же образом, но с помощью другой пружины, меньшего размера.
Конструкция реле давления воды
Выходное отверстие реле давления воды расположено на задней стороне реле и представляет собой либо муфту с наружной резьбой, либо выходное отверстие с гайкой американского типа. Оба соединения достаточно функциональны, и проблем не возникает независимо от типа водопровода.
Здесь также имеются входы для подключения реле давления к электрической цепи. Точки подключения обычно закрыты крышкой.
Типы реле давления
Существует два типа реле давления воды – механические и электронные. В основном используются механические реле давления, поскольку они проще и дешевле, хотя электронные реле давления также используются, но не так часто, поэтому их заказывают чаще всего.
Цены в разных торговых точках могут отличаться, причем довольно значительно. Всегда помните, что более дешевые модели могут быть не столь надежны в эксплуатации.
