Защита электроприборов от перепадов напряжения: выбор реле напряжения

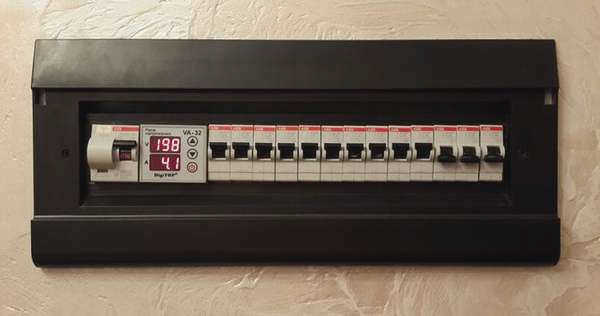

Реле напряжения в электрощитке необходимо для защиты не одного прибора, а всего дома. Для получения дополнительной информации см. различные типы реле и как правильно подобрать размер реле.
Напряжение в сети может быстро повышаться или понижаться и повреждать бытовые приборы и электронику. В дополнение к другой автоматике безопасности, реле контроля напряжения используется для отключения напряжения в зоне в случае сильного падения напряжения. Как работает реле контроля напряжения, каковы его характеристики и как выбрать подходящую модель для вашего дома? Ответ от профессионального электрика в нашей статье.
Принцип работы реле GFC

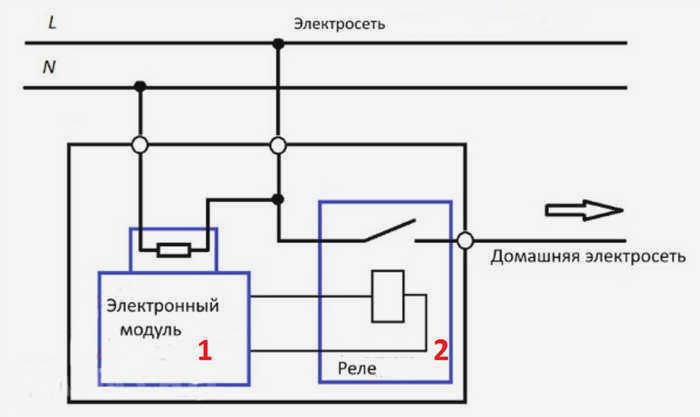

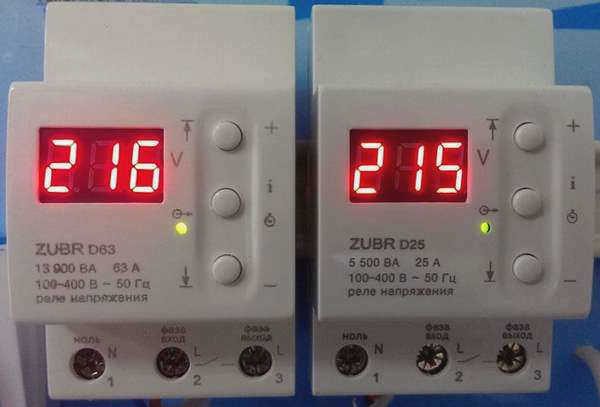

Реле контроля напряжения состоит из двух блоков: электронного модуля (1) и самого реле (2). Электронный модуль следит за стабильностью напряжения в сети и сигнализирует реле о больших колебаниях напряжения. Магнитный изолятор в реле размыкает контакт, прерывая подачу напряжения на бытовые приборы. Каждый прибор имеет свой допустимый коммутируемый ток (или суммарную мощность приборов, подключенных через реле). Например, реле с номинальным током 16 А может работать с приборами общей мощностью до 3,5 кВт.
Обычно стандартным для RCN является диапазон падения напряжения от 170 В до 260 В. Когда напряжение сети выходит за пределы этого диапазона, RCN отключает питание. Однако многие модели позволяют настраивать диапазон напряжения. Время реакции устройства на повышение напряжения составляет примерно 0,02 – 0,05 с – за это время подключенное устройство не перегорит. Когда напряжение в сети вернется в норму, реле снова включится, и подача напряжения возобновится.
Что такое стабилизатор напряжения и для чего он нужен

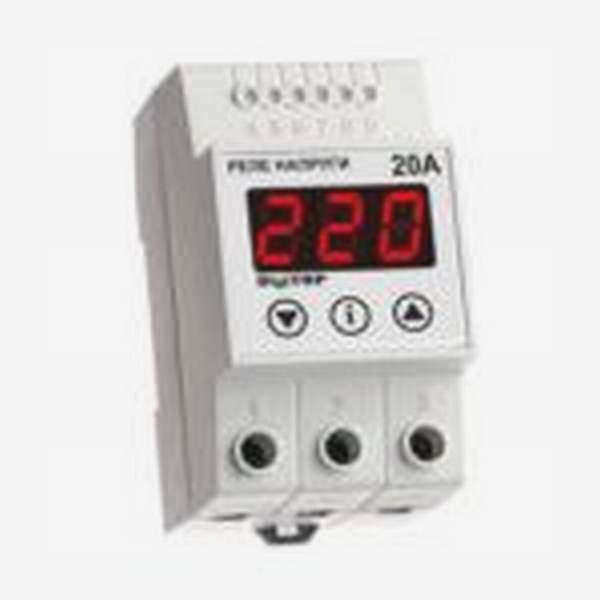

Многие люди путают такие устройства, как "реле напряжения" и "стабилизаторы", что в корне неверно. Хотя они выполняют схожую работу по защите бытовой техники, делают они это по-разному. Стабилизатор сглаживает скачки напряжения, не отключая ток, в то время как реле перенапряжения отключает сеть при критическом падении или повышении напряжения. Стоимость стабилизатора гораздо выше, а размеры больше. Реле напряжения 220В по размерам напоминает обычный автомат (речь идет об устройстве, монтируемом на DIN-рейку).
Реле напряжения 220 В в домашних условиях: зачем оно нужно?
Опытные электрики рекомендуют подключать дорогостоящие бытовые приборы исключительно через такие устройства, независимо от наличия перепадов напряжения в квартире или частном доме. Приведем пример. На подстанции произошла неисправность – фазный провод замкнулся на нулевой. В этом случае нейтральный провод сгорает, и в квартиру подаются 2 фазы, которые в сумме составляют 380 вольт. В результате все подключенные электроприборы выходят из строя.
Другая ситуация. Две из трех фаз в многоквартирном доме дают чрезмерную нагрузку, с которой не справляется подстанция. В результате перекоса фаз не хватает напряжения для третьей фазы. И если в случае с лампочками это не имеет особого значения (только свечение становится слабее), то для холодильника и кондиционера такая ситуация катастрофична. Это приведет к выходу из строя компрессора, который не сможет запуститься и перегреется.

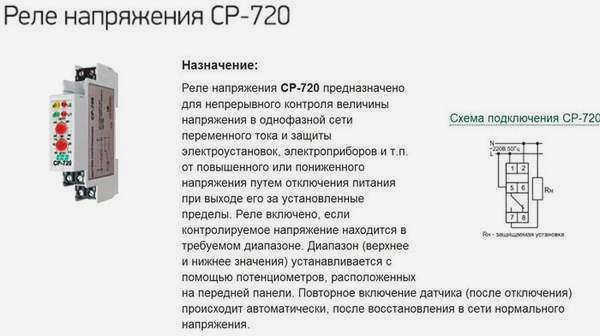

Принцип работы реле и напряжения
Поняв, для чего используется реле напряжения, легко понять принцип работы. При превышении установленного пользователем нижнего или верхнего порога контроллер устройства выдает команду на отключение электропитания. В отличие от автоматического выключателя, реле напряжения-тока (РНТ, т.е. многофункциональное защитное устройство), как и обычное реле напряжения, не требует вмешательства человека для последующей активации. По истечении определенного времени, установленного пользователем, устройство само подает напряжение на линию.
Читайте также: Выбор встраиваемого газового духового шкафа для дома. Обзор лучших моделей духовых шкафов с перечнем функций
Важная информация! Для обычных бытовых приборов время включения составляет 3 секунды, но для холодильников или кондиционеров, если они подключены через импульсное реле, необходима задержка в 2-3 минуты. Это необходимо учитывать при установке и программировании устройства.
Если кондиционер установлен в частной квартире или доме, то помимо такого защитного устройства имеет смысл установить в розетку отдельное устройство. Это обеспечит дополнительную защиту. Реле защиты от перенапряжения подаст напряжение на нагрузку через 3 секунды, а резервное устройство в розетке будет отключено еще на 3 минуты. Это предотвратит повреждение кондиционера. Неплохо установить аналогичное реле защиты от перенапряжения и в розетке холодильника.
Подключение нескольких реле контроля напряжения

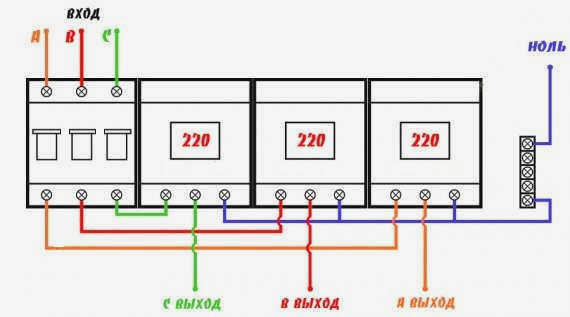

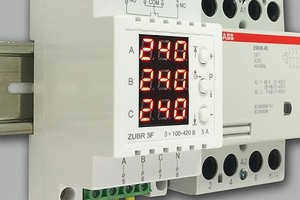

Технические нормы позволяют подключать три фазы к частному дому или квартире. При использовании трехфазных приборов для защиты электрооборудования, неисправность на одной ветке отключит все приборы, что не очень удобно. Эта проблема решается с помощью трех реле, подключенных отдельно к каждой фазе.
Нижняя клемма автоматического модуля подключается к входу первого модуля. Вторая клемма подключается к входу следующего модуля. Для облегчения обслуживания и ремонта это следует делать с помощью проводов разного цвета, помня, что синий цвет – это всегда "ноль". Нейтральный провод подключается к нейтральной шине.
Можно установить отдельные автоматические выключатели для обесточивания нужного реле в случае необходимости его отключения. Как видите, установка ничем не отличается от приведенных выше примеров, за исключением того, что вместо одного блока установлено три, каждый на отдельную фазу.
Выходы реле подключены к блокам предохранителей, каждый из которых идет непосредственно на свою нагрузку: освещение, розетки, водонагреватель. Поэтому каждое реле может быть настроено на разное время задержки.
Если не хватает мощности
Нередко возникает необходимость установки защитных реле на мощное оборудование, но сам блок защиты технически недостаточен. Существует способ увеличить номинальный ток путем установки промежуточного реле. Идея очень проста: нагрузка подключается к сети через мощный контактор, катушки которого, в свою очередь, подключаются через блок защиты. В результате основная нагрузка не проходит через реле, которое не перегружается.

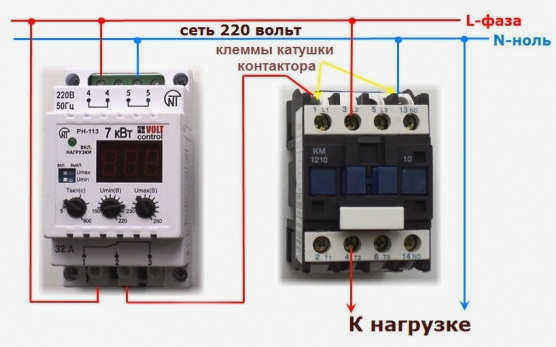

Подключение должно выполняться в таком порядке:
- Установите защитное реле и пускатель рядом друг с другом на дин-рейку.
- При отключенном электропитании подключите "фазу" и "нулевой провод" к силовому входу реле.
- Фазу подключите к нормальному контакту пускателя проводом необходимого сечения.
- Выход этого контакта подключается к нагрузке. Отсоедините "ноль" непосредственно от линии.
- Подключите два провода к соленоиду стартера. Один провод к нейтральной шине, другой провод к контактному выходу реле реле безопасности (в нижней части корпуса прибора).
- Подключите контактный вход релейного выключателя к фазному проводу сети.
Теперь вы можете контролировать нагрузку, которая значительно превышает номинал защитного реле.
Регулировка в зависимости от задержки срабатывания
Необходимо также обратить внимание на настройку задержки срабатывания реле контроля напряжения. Этот принцип должен основываться на текущем состоянии самой сети снабжения. Поэтому рекомендуется обращать внимание на:
- Напряжение в розетке. Важно понимать, что 220 В на самом деле никогда не бывает. Зачастую оно находится в диапазоне от 190 до 240 вольт. Это означает, что настраивать его на выключение при 210 В просто бессмысленно.
- Потребление энергии. Есть приборы, которые потребляют много энергии именно во время включения. Это создает особую точку отсчета, которую необходимо учитывать, чтобы избежать ложных срабатываний.
- Время суток. В этом случае необходимо учитывать верхнее значение срабатывания, так как ночью потребляется мало энергии. Это естественным образом приводит к "естественному" напряжению 230-240 В в розетке.
Если все сделано правильно, то в аварийной ситуации не произойдет "осечки".
Оценка моделей
Сейчас самое время рассмотреть лучшие предложения на рынке, которые обеспечат надежность и позволят вам забыть об обновлении реле на долгие годы. Мы рассмотрим только самые популярные версии, поскольку технические характеристики могут незначительно отличаться в зависимости от региона.

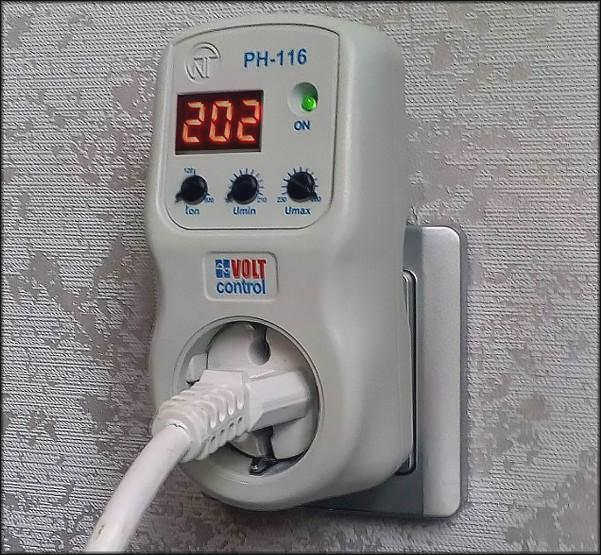

Volt Control PH-116
Его можно назвать самой базовой и простой моделью, назначение которой – обеспечить базовый контроль над электрической сетью. И она со всем этим справляется, начиная с пятилетней гарантии и максимальной мощности нагрузки в 3,5 кВт. Максимальное время срабатывания составляет 0,03 секунды. К особенностям относятся:
- компактность;
- наличие индикатора включения;
- легкая регулировка всех значений.
Однако это реле все же является розеточным реле и не может быть встроено в распределительное устройство для охвата всей розетки, а не конкретно подключенного к ней устройства.

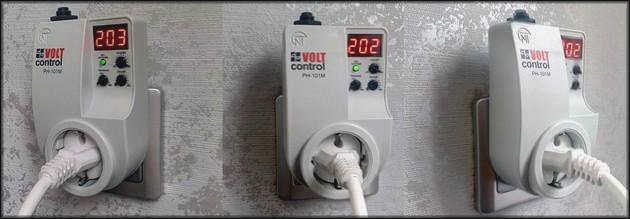

Вольт-контроль РН-101М.
Это устройство также является представителем базового сегмента, но обеспечивает больший диапазон напряжения от 160 до 280 В. Кроме того, время перезапуска в разы больше. По сути, данную модель можно считать универсальной. Это обусловлено ее способностью выполнять функции не только реле, но и автоматического выключателя и сетевого фильтра. Основными особенностями являются:
- защитные шторки;
- возможность дополнительной защиты подключенного устройства от перенапряжения;
- четкая и достаточно крупная индикация.
Правда, сама панель довольно маленькая, что может затруднить постоянное переключение значений в ней, но если она используется не так часто и нерегулярно, то это не проблема.
