Защита от сухого хода: выбор, подключение, регулирование, принцип работы
"Сухой ход" насоса возникает, когда насос работает всухую и вода в него не поступает по тем или иным причинам. То, что в этом случае энергия расходуется впустую, не является главной проблемой: более опасны перегрев и быстрый износ, поскольку вода играет роль смазки и охлаждающей жидкости.
Содержание:
- Как работают реле защиты от сухого хода
- Как правильно выбрать реле защиты от сухого хода?
- Подключение реле защиты от сухого хода
- Регулировка реле защиты от сухого хода
Существуют различные причины внезапного падения давления воды в контуре:
- Неправильно подобранное оборудование. Часто случается, что для скважины была выбрана модель насоса со слишком большой мощностью. Другая возможная проблема заключается в том, что агрегат был установлен выше динамического уровня скважины.
- Насосная линия засорилась.
- Труба потеряла герметичность.
- Сниженный напор. Работающий насос, не защищенный от сухого хода, может быстро выйти из строя из-за перегрева.
- Вода перекачивается из резервуара. Когда вода в баке закончится, устройство переключится на сухой ход.
Как работает реле защиты от сухого хода
Это управляющее устройство, которое контролирует давление в системе водоснабжения. Если давление падает слишком низко, насос немедленно останавливается, прерывая подачу воды в сеть.
Устройство защиты устроено следующим образом:

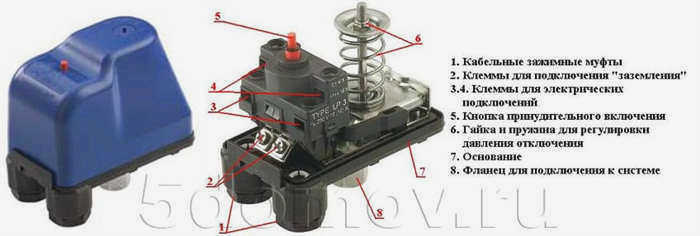

- Мембрана. Эту роль выполняет стенка внутренней камеры реле.
- Контакты. Они замыкают или размыкают подачу питания на двигатель насоса.
- Пружина. Уровень его сжатия задает предел срабатывания предохранителя (заводская установка – 0,1-0,6 атм).

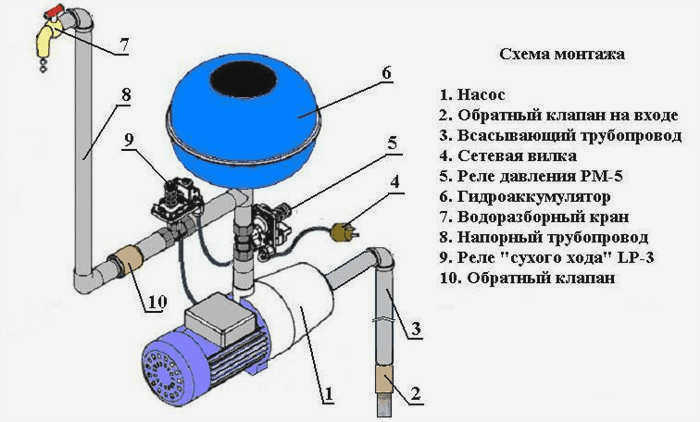

Наиболее распространенным местом подключения реле является земля (участок должен быть сухим). Однако на рынке представлены и герметичные устройства, которые устанавливаются вместе с насосом в скважине.
Реле защиты от сухого хода работает по следующим принципам:
- Когда в системе нормальное давление, мембрана прогибается и замыкает контакты. Это позволяет току свободно проходить через цепь, обеспечивая нормальную работу насоса.
- Если давление воды снижается или подача воды полностью прекращается, мембрана выпрямляется, размыкая электрическую цепь. В результате насос немедленно останавливается: возобновление работы возможно только в ручном режиме, после заполнения устройства водой.
Датчики давления отличаются более широким рабочим диапазоном. Они способны реагировать на падение давления на 1 бар и более. Как правило, таким образом оснащаются бытовые насосные системы центрального трубопровода (особенно пожарные и водопроводные системы).
Сухой ход насоса
Сухой ход насоса – это состояние, при котором насос работает всухую без воды. В таком состоянии насос быстро перегревается и может быть поврежден в течение нескольких минут. Для обеспечения безопасной работы насоса было разработано реле защиты от сухого хода.
Давайте кратко обсудим, что может вызвать сухой ход насоса:
- Когда выбрана неправильная мощность насоса – например, выбран насос большой мощности, чтобы выкачать всю воду из скважины.
- Естественное падение уровня воды в колодце.
- Негерметичность водопроводной трубы.
Как работает реле сухого хода

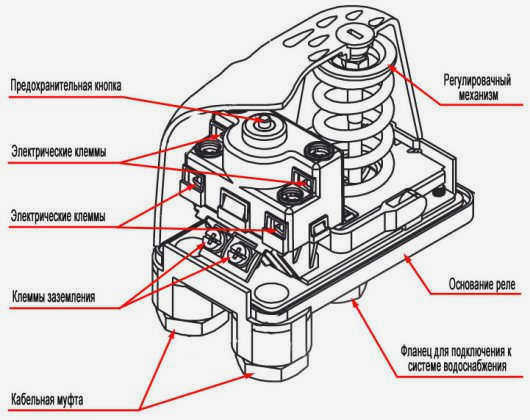

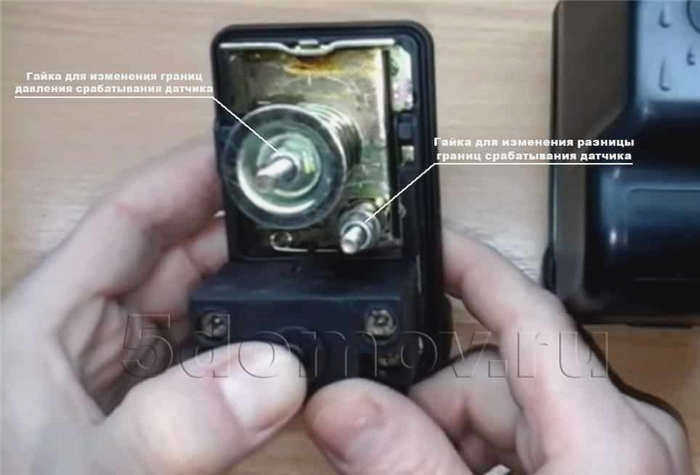

Теперь давайте рассмотрим, как работает реле сухого хода. Если вы снимите реле, под крышкой вы увидите: кнопку безопасности, группу нормально разомкнутых контактов для отключения насоса и две пружины для регулировки давления отключения.
Когда вода исчезает из водопроводной трубы, давление в системе водоснабжения быстро падает. В этот момент реле под действием пружины размыкает контактную группу, которая, в свою очередь, отключает электропитание насоса.
Реле снова активируется при нажатии кнопки безопасности. Контакты замыкаются, тем самым создавая цепь для активации насоса, который создает необходимое давление в системе, составляющее от 1 до 1,5 атмосфер. При таком давлении в системе контакты реле защиты от сухого хода постоянно замкнуты.

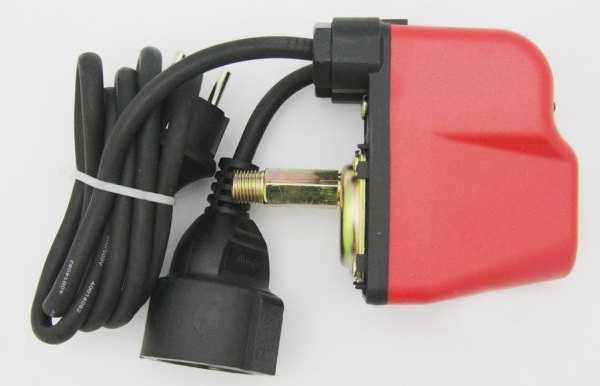

Реле защиты от сухого хода
Это простое электромеханическое устройство контролирует давление в системе. Как только давление падает ниже порогового значения, цепь питания разрывается, и насос прекращает работу.
Реле состоит из мембраны, реагирующей на давление, и группы нормально разомкнутых контактов. Когда давление падает, мембрана давит на контакты, которые замыкаются, перекрывая подачу.
Когда он эффективен
Давление, на которое реагирует устройство, составляет от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация может возникнуть, когда воды мало или нет совсем, фильтр засорен или самовсасывающая секция слишком высока. В любом случае, это состояние сухого хода, и насос должен быть отключен, что и происходит.
Реле защиты от сухого хода монтируется на поверхности, хотя есть модели в герметичном корпусе. Обычно оно работает в системе орошения или в любой системе без гидроаккумулятора. Оно более эффективно работает с поверхностными насосами, если обратный клапан установлен ниже по течению от насоса.
Когда он не гарантирует отключение в случае нехватки воды

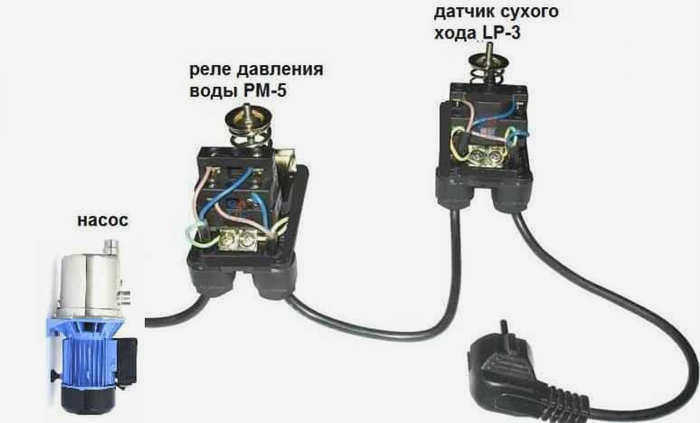

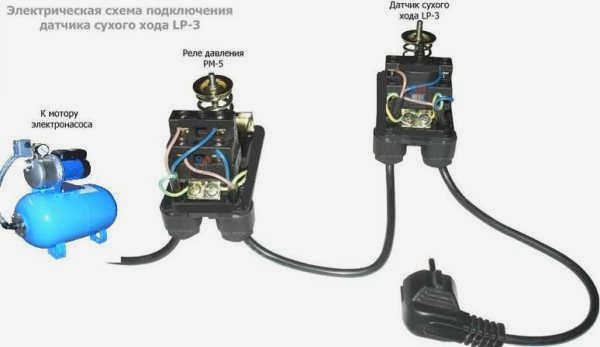

В системе с ГА его можно установить, но 100% защиты насоса от сухого хода вы не получите. Все зависит от конструкции и эксплуатации такой системы. Реле защиты располагается перед реле давления воды и гидроаккумулятором. Между насосом и защитой обычно стоит обратный клапан, т.е. мембрана находится под давлением, создаваемым гидроаккумулятором. Это типичное решение. Однако при таком типе подключения существует вероятность того, что работающий насос не отключится и сгорит, если в насосе не будет воды.

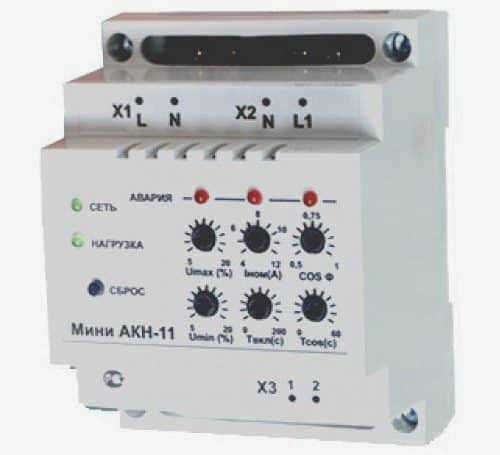

Устройства контроля потока воды
В любой ситуации, которая приводит к тому, что насос работает всухую, поток воды недостаточен или отсутствует. Существуют устройства для контроля этой ситуации – переключатели и контроллеры потока воды. Реле или датчики потока – это электромеханические устройства, контроллеры – электронные устройства.
Переключатели (датчики) потока
Существует два типа датчиков расхода – чешуйчатые и турбинные. Чешуйчатые датчики имеют гибкую пластину, которая помещается в трубопровод. При отсутствии потока воды пластина отклоняется от нормального состояния, и контакты срабатывают, отключая питание насоса.

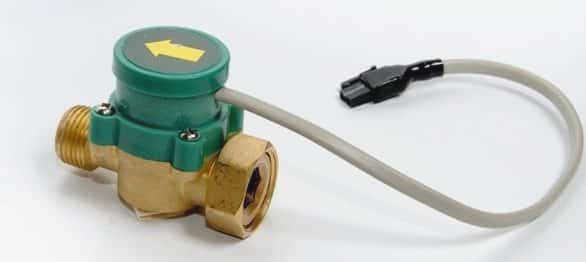

Вот как выглядит лопастной датчик потока
Конструкция лопастного датчика потока
Конструкция лопастного датчика потока
Датчик потока водопроводной трубы
Типы и параметры датчиков потока насоса
Турбинные датчики расхода несколько сложнее. В основе устройства лежит небольшая турбина с электромагнитом в роторе. При движении воды или газа турбина вращается, создавая электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/выключает питание насоса.
Датчики потока для управления потоком воды
Датчики потока – это устройства, которые контролируют поток неагрессивных жидкостей.
Различают 2 типа:
- Кулачковый тип. Во время работы кулачок под действием потока смещается в сторону и замыкает контакты; при отсутствии жидкости он возвращается в исходное положение и размыкает цепь. Существует два типа лопастных датчиков в зависимости от способа подключения: утопленные и вставляемые в тройник трубы.
- Поршневой тип. Внутри находится магнитный поршень. Во время работы поток перемещает его, и электрическая цепь замыкается. Если в системе нет воды, поршень под действием силы тяжести давит вниз, и контакты размыкаются.
Некоторые модели реле, чувствительных к потоку, имеют встроенный обратный клапан.

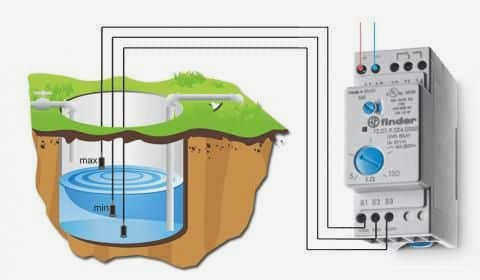

Датчики, контролирующие уровень воды в системе
Устройства безопасности, реагирующие на уровень жидкости:
- Поплавковые выключатели (переключатели). Это предохранительные устройства для осушительных насосов, погружных насосов и буровых насосов. Они помещаются в яму, резервуар, пруд или водоем, достаточно глубокий, чтобы поплавок мог перемещаться вертикально. Это хороший вариант для дачи с колодезным водоснабжением. Принцип действия: когда уровень воды падает, устройство опускается и размыкает электрическую цепь.
- Датчики уровня. Это устройства, предназначенные для скважинных насосов. Контрольное устройство располагается немного выше водонасосной установки. Когда уровень жидкости опускается ниже этого уровня, насос отключается.
