Ремонт светодиодных ламп своими руками: причины поломки, когда и как можно починить самостоятельно

У вас возникли проблемы с источниками света, но вы не спешите покупать новые и не хотите вызывать электрика? Неплохая идея – попробовать отремонтировать светодиодные лампы своими руками, не так ли? Тем более что это может оказаться не так уж и сложно. Но не знаете, с чего начать?

Мы расскажем вам, как обнаружить проблему и устранить проблемный участок – в статье рассмотрены наиболее распространенные причины поломки. Главное – правильно обнаружить проблемный участок и аккуратно отремонтировать его с помощью специализированных инструментов. Правильно отремонтированное изделие будет служить и дальше.

Чтобы помочь домашним мастерам, мы подобрали фотоматериалы и включили инструкции по ремонту с информативными видеороликами. С их помощью с задачей справится даже мастер, не имеющий большого опыта в этом виде работ.

Конструкция светодиодного прибора

Прежде чем приступить к ремонту сломанной светодиодной лампы, полезно знать, из каких частей она состоит и где искать неисправности.

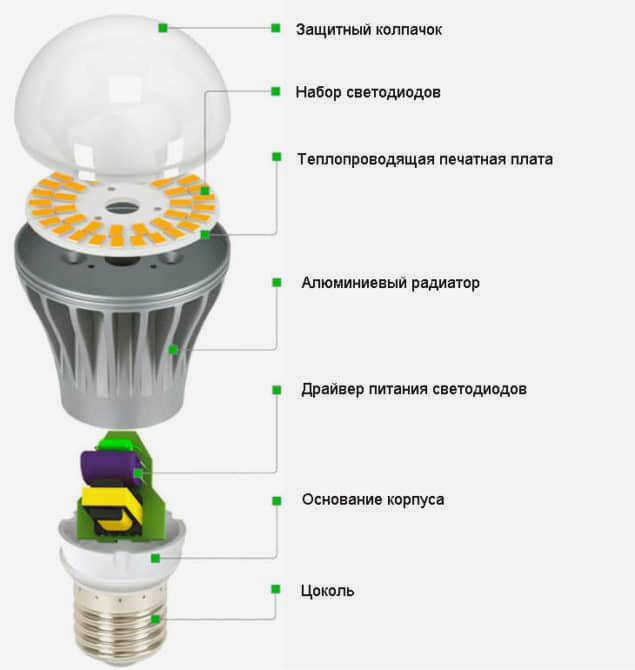

Общая конструкция этого типа устройства более или менее одинакова и включает такие компоненты, как:

• шток;
• драйвер;
• печатная плата;
• светодиоды;
• теплоотвод;
• оптические компоненты.

Каждая деталь очень важна и отвечает за определенную функцию. Определив местоположение проблемы, вы сможете понять ее серьезность и приступить к ее устранению.

Назначение и типы оснований

В светодиодных приборах основание изготавливается из металла, керамики или современного высокотемпературного пластика, известного своей отличной термостойкостью.

В продукции брендовых производителей для сборки деталей в лампе не используется пайка. Это предотвращает окисление или прилипание деталей цоколя к арматуре.

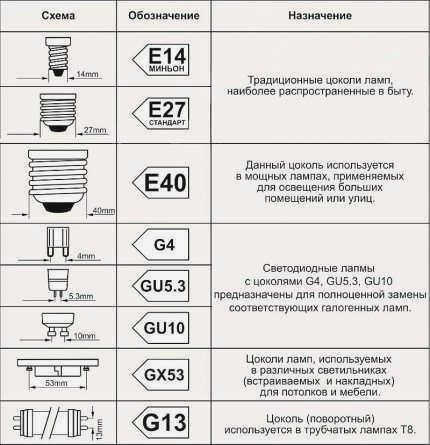

В таблице приведены наиболее распространенные типы цоколей, доступных для светодиодных модулей. Буквенно-цифровая аббревиатура описывает тип компонента, размер и номинальное применение.

Чаще всего в светодиодных устройствах бытового и промышленного назначения используются винтовые и штыревые основания.

Другие типы считаются более редкими и используются в определенных, специфических случаях. Сам по себе имеет хороший срок службы и практически никогда не выходит из строя..

Роль драйвера светодиодной лампы

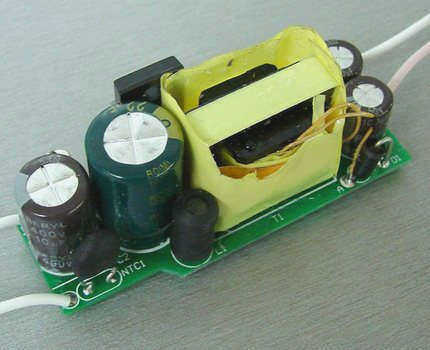

Драйвер играет ключевую роль в конструкции светодиодного светильника. Эта небольшая деталь выполняет функцию общего источника питания, нейтрализует скачки напряжения и направляет постоянный ток на светодиоды, которые преобразуют его в видимый свет.

Конструкция светодиодного светильника

Прежде чем перейти к практическому ремонту, давайте разберемся в работе светодиодной лампочки 220 В в теории.

Каждая светодиодная лампа (SL) представляет собой полноценный светодиодный светильник, который состоит из набора светодиодов, размещенных на специальной плате, оснащенной теплоотводом для отвода тепла от светодиодной конфигурации. Часто роль теплоотвода выполняет металлический корпус лампы.

Диоды, соединенные последовательно, питают драйвер – источник тока. В дешевых устройствах ток, протекающий через светодиоды, не стабилизирован и напрямую зависит от колебаний напряжения в сети. В более дорогих лампах ток, проходящий через полупроводники, стабилизирован на заранее определенном уровне. Второй вариант, конечно, гораздо надежнее первого, но такая лампа стоит несколько дороже и сложнее в ремонте.

Все устройство помещено в корпус определенной конструкции, который оснащен цоколем для подключения к сети 220 В и защитным колпаком, выполняющим также функцию рассеивателя света.

В лампе, показанной выше, теплоотвод является частью корпуса, изготовленного из ребристого металла. В некоторых моделях ламп корпус может быть изготовлен из пластика, а радиатор размещен внутри него.

к содержанию ↑

Схемы контроллеров и как они работают

Для того чтобы провести успешный ремонт, необходимо иметь четкое представление о том, как работает лампа. Одним из основных компонентов любой светодиодной лампы является драйвер. Существует множество драйверов 220 В для светодиодных ламп, но их можно разделить на 3 типа:

1. Со стабилизацией тока.
2. Со стабилизацией напряжения.
3. Без стабилизации.

Только устройства первого типа являются по сути драйверами. Они ограничивают ток, проходящий через светодиоды. Второй тип лучше назвать блоком питания для светодиодной ленты. Третий вообще сложно назвать, но его ремонт, как я указал выше, самый простой. Давайте рассмотрим схемы различных типов драйверов для ламп.

Драйвер со стабилизацией тока

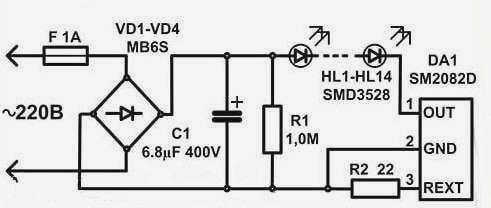

Представленный ниже контроллер лампы основан на интегральном регуляторе тока SM2082D. Несмотря на кажущуюся простоту, он комплектен, качественен и прост в ремонте.

Сетевое напряжение через предохранитель F поступает на диодный мост VD1-VD4, а затем, уже выпрямленное, на сглаживающий конденсатор С1. Полученное постоянное напряжение подается на светодиоды HL1-HL14, соединенные последовательно, и на вывод 2 схемы DA1.

Первый вывод этой схемы подает на светодиоды стабилизированное напряжение. Величина тока зависит от величины резистора R2. Довольно большой резистор R1, который шунтирует конденсатор, в схеме не задействован. Он необходим для быстрой разрядки конденсатора при извлечении лампочки. В противном случае есть риск получить серьезный удар током при захвате цоколя, так как С1 останется заряженным до 300 В.

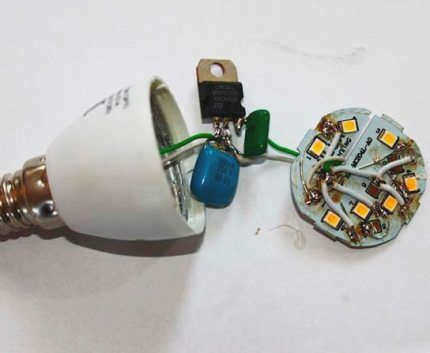

Стабилизированный по напряжению драйвер

Эта схема на самом деле тоже неплоха, но ее нужно подключать к светодиодам несколько иначе. Как я уже говорил выше, такой драйвер правильнее было бы назвать блоком питания, поскольку он стабилизирует напряжение, а не ток.

Как самостоятельно отремонтировать светодиодную лампу 220В за 5 шагов: подробная инструкция с фото

Для работы не потребуется каких-либо сложных бытовых инструментов:

• электрический нож, который можно заменить даже канцелярским;
• электрический паяльник с набором для пайки
• цифровой мультиметр или даже старый тестер;
• небольшой набор электронных компонентов. Их можно взять из других перегоревших светодиодных ламп аналогичной конструкции.

Шаг 1. Особенности вскрытия корпуса и проверки внутренней цепи

Каждая лампа имеет защитный кожух, который изолирует электрические компоненты от внешней среды и предотвращает их повреждение. Для ремонта его необходимо вскрыть, не разрушая, чтобы восстановить работоспособность.

Корпуса светодиодных ламп обычно изготавливаются из пластика. Хотя можно встретить стеклянную колбу, это не характерно для ламп Filament. Тонкое стекло хрупкое и очень опасное, если его разбить: можно пораниться.

Как разобрать пластиковую лампочку

Существует несколько вариантов сборки пластиковой конструкции. Корпус состоит из нескольких съемных частей и может крепиться с помощью

• защелками;
• силиконовым клеем;
• комбинированным способом.

Только перед разборкой тщательно проверьте и прощупайте руками все стыки. Мне посоветовали нагреть их феном: клей распадается, позволяя легко отсоединить детали.

Однако я не проверял этот метод. Я допускаю, что нагрев может повредить некачественный пластик. В этом случае корпус будет непоправимо поврежден.

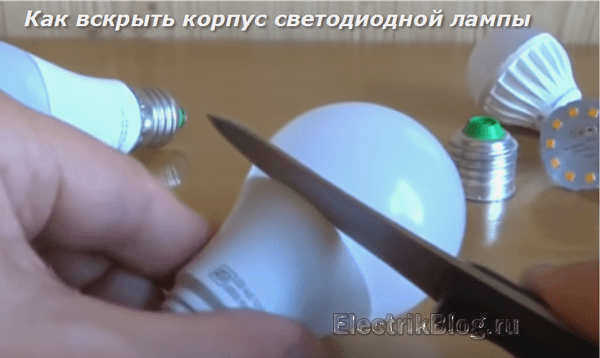

Аккуратно разрежьте суставы тонким лезвием острого ножа. Подойдет обычный нож для бумаги.

Поместите его вдоль линии стыка. Избегайте сильного давления. Держите пальцы подальше от места разреза.

Типы цепей и их характеристики

Чтобы создать оптимальное для работы устройства напряжение на диодах, драйвер монтируется на базе схемы с конденсатором или понижающим напряжение трансформатором. Первый вариант более дешевый, второй используется для оснащения мощных ламп.

Есть и третий вариант – инверторная схема, которая реализуется либо для оснащения диммируемых ламп, либо для устройств с большим количеством диодов.

Вариант №1 – с конденсаторами снижения напряжения

Рассмотрим пример с конденсаторами, так как такие схемы часто встречаются в бытовых лампах.

Принципиальная схема драйвера светодиодной лампы. Основными элементами подавления напряжения являются конденсаторы (C2, C3), но ту же функцию выполняет резистор R1

Конденсатор C1 защищает от сетевых помех, а C4 сглаживает пульсации. При протекании тока два резистора R2 и R3 ограничивают ток и одновременно защищают от короткого замыкания, а элемент VD1 преобразует переменное напряжение.

Когда ток прекращается, конденсатор разряжается резистором R4. Кстати, R2, R3 и R4 используются не всеми производителями светодиодов.

Для проверки конденсатора часто используется мультиметр.

Недостатки конденсаторной схемы:

1. Диоды могут перегоретьНапряжение нагрузки полностью зависит от напряжения нагрузки. Напряжение нагрузки полностью зависит от напряжения питания.
2. Нет гальванической развязкиГальваническая развязка отсутствует, поэтому существует опасность поражения электрическим током. Не рекомендуется прикасаться к токопроводящим частям при снятии ламп, так как они находятся под фазой.
3. Практически невозможно достичь высоких токов накалатак как это потребует увеличения емкости конденсатора.

Краткий обзор и тесты популярных светодиодных ламп

Хотя принципы работы схем драйверов различных осветительных приборов схожи, между ними есть различия и в порядке подключения компонентов и в их выборе.

Давайте рассмотрим принципиальные схемы 4 ламп, которые продаются в открытом доступе. При желании вы можете починить их сами.

Фотогалерея

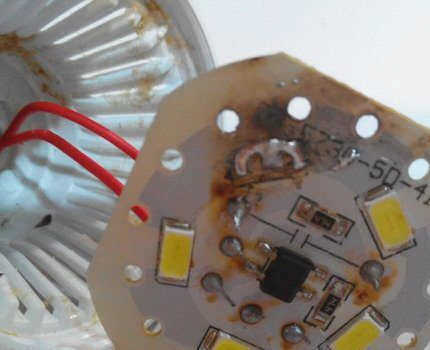

Фото из

Лампу можно легко разобрать. На алюминиевой пластине расположены 32 светодиода, каждый из которых имеет напряжение 1,54 вольта. Пластина вокруг светодиодов нагревается до +53°C.

Устройство имеет небольшие размеры и не подлежит разборке. Если вы хотите получить доступ к драйверу, сначала нужно попытаться снять стекло, приклеенное к краю теплоотвода.

Для излучения светового потока используется всего 3 диода. Теплоотвод выполняет две роли – отражателя и корпуса. Стекло с тремя линзами закреплено винтами

Чтобы снять контроллер, аккуратно открутите несколько винтов, отпаяйте провода и снимите плату. На радиаторе есть пластиковое основание, на котором закреплен контроллер
