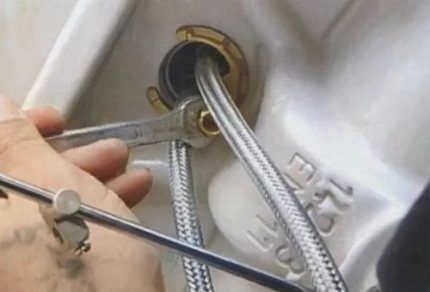

Шаг 4. Аккуратно оберните два гибких шланга, один для горячей воды, другой для холодной. Под раковиной недостаточно места, и шланги имеют меньший диаметр, чем обычно. Кроме того, у них маленькая гайка – в то время как для стандартных требуется гаечный ключ на 11 мм, у обычных гайка только на 8 мм. Имейте это в виду, когда будете готовить инструмент для демонтажа однорычажного смесителя.
Ремонт смесителя своими руками: распространенные неисправности и методы ремонта
Проблемы с протекающими кранами часто встречаются в ванных комнатах, которыми мы пользуемся несколько раз в день. Небольшие капли, медленно и непрерывно капающие из крана, являются первым сигналом о необходимости срочного ремонта.
Ремонт не сложен, если вы понимаете механизм работы устройства. Как говорится, ремонт крана своими руками – дело обыденное. В этом материале мы описываем наиболее распространенные причины неисправности кранов и подробно рассказываем, как их ремонтировать.
Ремонт вентильного смесителя
Типичные проблемы со смесителями включают протечки, вызванные:
- неисправный душ
- неисправными коническими пробками;
- изношенным корпусом смесителя.
Чаще всего изнашивается резиновая прокладка, от целостности и долговечности которой зависит состояние смесителя.
Процесс замены прокладки
Самая распространенная причина протекающего крана – изношенная резиновая прокладка. Это наиболее распространенная ситуация. Протекать могут оба крана.

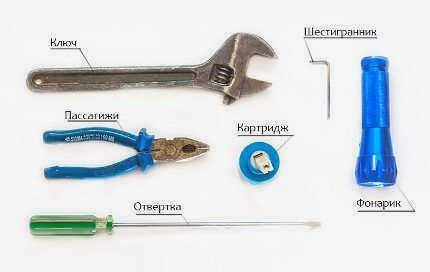

Вам понадобятся инструменты, показанные на фото:
Для ремонта крана рекомендуется использовать прямую отвертку, крестовую отвертку и гаечные ключи. Вы также можете использовать подходящие гаечные ключи или разводные ключи и плоскогубцы.
Новая прокладка должна быть толщиной не менее 4 мм. Ее можно изготовить из куска листовой резины. Процесс вырезания несложен, но если есть сомнения в качестве прокладки, изготовленной вручную, рекомендуется в будущем заменить ее прокладкой заводского изготовления.
В качестве шаблона для вырезания прокладки следует использовать ту, которую необходимо заменить. Если он слишком деформирован, учтите, что изготовленная деталь прокладки должна быть на 1 мм больше в диаметре, чем предыдущая.
Полученное увеличение диаметра следует изменить, срезав край прокладки по окружности под углом 45º, чтобы прокладка плотно прилегала к уплотняемому отверстию и новая прокладка не вызывала гудения смесителя.
Фотогалерея
Фото из
Чтобы получить доступ к головке вентиля, сначала необходимо снять ручку смесителя. Для этого снимите декоративный колпачок, затем выкрутите винт и снимите ручку.

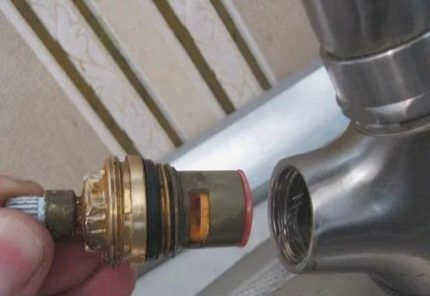

Закрепив кран разводным ключом, осторожно выньте его из гнезда в корпусе смесителя.
Конструкция однорычажных моделей
Характерной особенностью этого типа смесителей является рычаг, который выполняет функции двух головок одновременно. С его помощью регулируется температура и напор струи.
В первом случае ручка смесителя перемещается вправо или влево, во втором – вверх или вниз. Обычно эти процессы комбинируются, что позволяет пользователю установить наиболее удобный для него вариант.

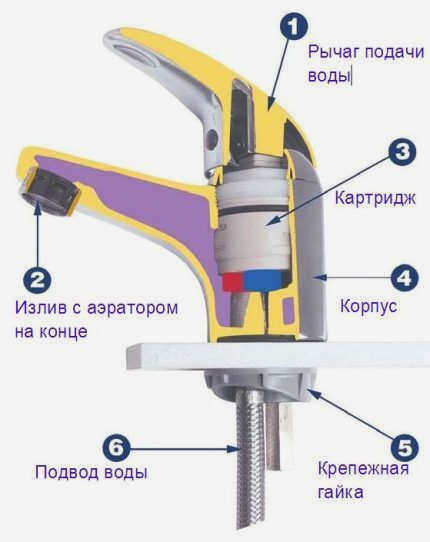

Конструкция однорычажных аксессуаров очень проста. Как правило, такое устройство состоит из следующих частей:
- корпус – может быть изготовлен из различных материалов;
- носик . – Излив может быть низким, высоким или средним в зависимости от типа крана;
- переключатель – рычаг, с помощью которого можно регулировать температуру и расход воды;
- картридж – для регулирования потока воды, который аналогичен крану.
Кроме того, в одновентильной арматуре используются также сервисные элементы, такие как прокладки. Часто такие аксессуары оснащены дополнительными функциями, которые повышают удобство использования. К ним относятся аэраторы, обогащающие текущий поток воздухом, встроенные дозаторы моющих средств и многие другие.
Однорычажные смесители выпускаются из различных материалов. Особенно популярны хромированные модели, но большинство изливов также выпускаются из меди, латуни и имитации гранита.
Разновидности запорных элементов
Однорычажные модели могут иметь два типа элементов управления потоком воды. Рассмотрим подробнее их конструкцию.
Рычаг с шариковым механизмом
Узел шарового механизма содержит шар из нержавеющей стали с отверстиями и крепежными элементами, которые фиксируют шар и гнездо на фиксаторе.
При повороте рычага отверстия в шарике перемещаются, перекрывая или разблокируя путь потоку холодной и горячей воды, тем самым регулируя температуру и высоту потока.

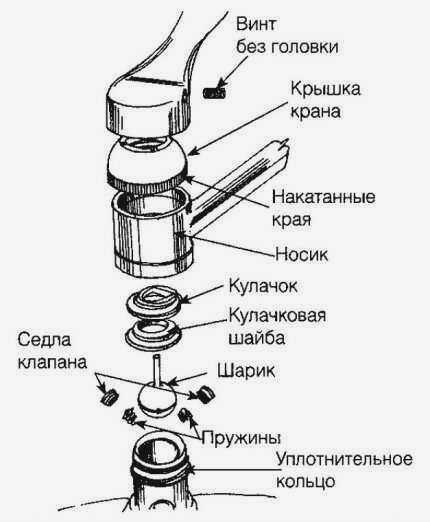

Схематическое изображение однорычажного шарового крана с указанием всех крепежных, фиксирующих и других элементов обслуживания
Шаровые краны с рычажным приводом обладают отличной устойчивостью к гидравлическим ударам.
Однако эти модели имеют ряд недостатков, к которым относятся
- их относительно высокая стоимость
- быстрое образование накипи на шаровом элементе;
- высокий износ резиновых уплотнений.
- сложность ремонта, из-за чего часто приходится демонтировать старый смеситель и подбирать новый.
Из-за этих недостатков данный тип смесителя все реже используется в быту и в промышленности. С другой стороны, шаровые краны, которые устанавливаются перед фитингами на водопроводных трубах для управления подачей воды, почти полностью вытеснили модели вентилей.
Модели дисковых кранов
Такие аксессуары предпочитают как потребители, так и профессионалы. Рабочим механизмом таких кранов является керамический дисковый картридж, аналогичный керамическому дисковому механизму, используемому в двуручных кранах.
Однорычажная конструкция
И снова конструкция однорычажного крана довольно проста. Сломанных кранов не бывает.

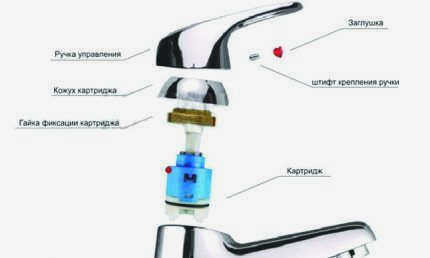

Если отбросить изливы, душевые насадки и переключатели, устройство состоит из двух основных частей: цельного металлического корпуса и картриджа с запорным механизмом, состоящим из двух дисков или шарика. Они "отвечают" за управление потоком воды и регулирование ее температуры.
Конструкция однорычажного картриджного смесителя отличается простотой и минимальным количеством деталей: картридж является расходным материалом, остальные детали несъемные, но взаимозаменяемые.
Картридж надежно закреплен в корпусе всего одной гайкой, которая аккуратно скрыта декоративной крышкой. Джойстик для управления картриджем установлен непосредственно на рычаге. Он прост, в нем нет сложных компонентов и, следовательно, нет серьезных повреждений.
Внутреннее устройство однорычажного смесителя может быть различным – дисковый картридж и шарик открывают/закрывают воду и регулируют ее температуру. Давайте рассмотрим конструкцию обеих конструкций.
Конструкция дискового варианта
Как следует из названия, внутри такого устройства находится специальный колбовый картридж с запорно-регулирующим механизмом. В более дорогих смесителях картридж изготавливается из высококачественной керамики, а в бюджетных вариантах он обычно пластиковый.

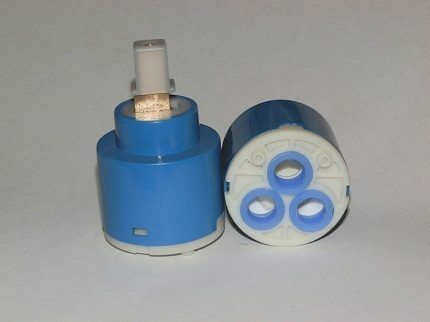

Недорогая модель картриджа, корпус которого изготовлен из пластика. Дисковый смеситель представляет собой пару дисков с отверстиями для холодной, горячей и смешанной воды в картридже. Когда поверхности двух дисков совмещаются, поток воды через устройство прекращается.
Устранение распространенных неисправностей
Под раковиной образовалась лужа воды – первое, что нужно сделать, это посмотреть на излив. Если он абсолютно сухой, проблема заключается в протекающем водопроводном соединении. Вам нужно будет залезть под раковину и поискать место утечки. Чтобы помочь в этом, вытрите патрубки насухо тряпкой, а затем проверьте, где протекает вода. Чаще всего проблему можно решить, подтянув гайку.
Если затягивание гайки не помогает, отключите воду, снимите колпачок, проверьте колпачок и резьбу на нем, а также внутреннюю резьбу на кране.
Если резьба на штуцере повреждена, деталь следует заменить. Если повреждена внутренняя резьба на корпусе смесителя, проблема становится гораздо серьезнее. Можно попытаться устранить течь, обернув резьбу уплотнительной лентой или марлей и герметиком, но это временное решение – скорее всего, потребуется замена всего смесителя.
Если из излива капает, хотя рычаг полностью закрыт, причиной может быть повреждение запорного механизма, так как износ уплотнительных деталей практически не влияет на работу однорычажных приборов. Если на корпусе появились трещины, смеситель необходимо заменить – ремонту он не подлежит.
Лужа воды на раковине возле основания корпуса смесителя. Причина – трещина в корпусе или уплотнение во вращающейся части излива.
Фотогалерея
Вот фото из
Прежде чем приступить к ремонту, мы находим причину протечки. В нашем случае проблема, скорее всего, заключается в прокладках, обозначенных на фото цифрой 1.
Чтобы добраться до прокладок вокруг кожуха трубы смесителя, его нужно снять. Снимите металлическую гайку (2) и капроновое уплотнение (3).

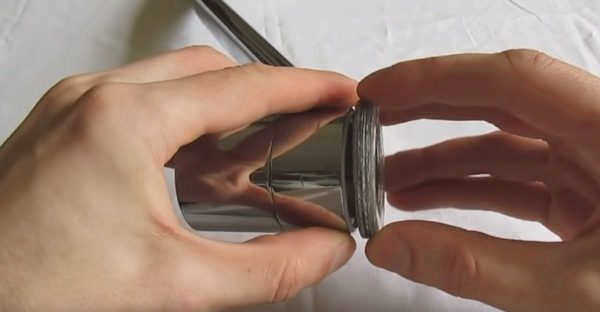

Отсоедините трубную рубашку от корпуса смесителя – литой части с изливом. Если она проржавела, замените весь узел, если нет, продолжайте ремонт
Как отремонтировать пальто самостоятельно?

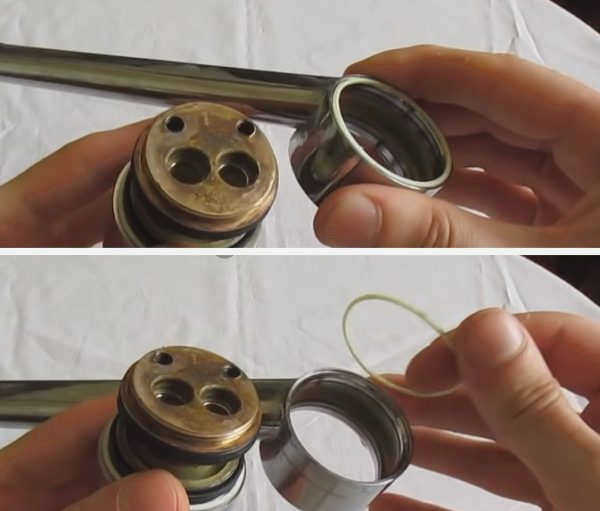

Шаг 1. Снимите кожух, верхнее и нижнее капроновые кольца.

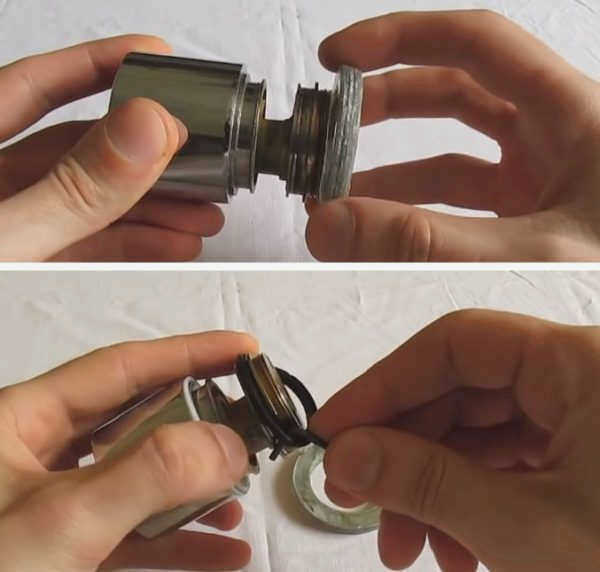

Шаг 2. Используя небольшой предмет, подденьте резиновые уплотнители и осторожно извлеките их из канавок. Будьте осторожны, чтобы не оставить в пазах углублений, которые могут стать причиной новых утечек.
Теперь замените изношенную контргайку. Ее можно изготовить из использованных компакт-дисков.

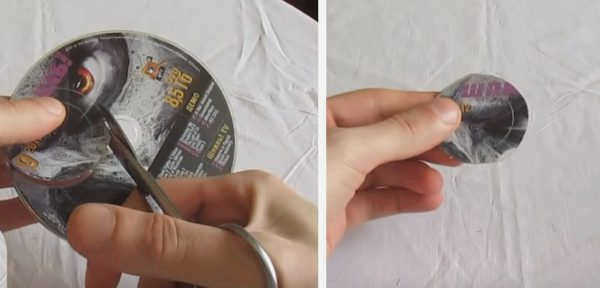

Шаг 3. Аккуратно обведите гайку на диске с помощью компаса или шила, убедившись, что внешний и внутренний диаметры не сместились. Острыми ножницами вырежьте внешний край детали.
Шаг 4. Нагрейте кусок проволоки над конфоркой газовой плиты и проделайте отверстие в центре заготовки, без этого внутреннюю часть диска невозможно извлечь.
Шаг 5. Осторожно удалите ножницами внутренний диаметр. Диск состоит из двух частей, их нужно разделить.
Шаг 6. Все части гайки должны плотно входить в резьбу, подгоните их маленьким круглым напильником. Необходимо изготовить 6 деталей.
Сборка смесителя
Не забывайте, что гайка ручной работы не обладает такой же прочностью, поэтому при сборке отдельных частей нужно быть очень осторожным.

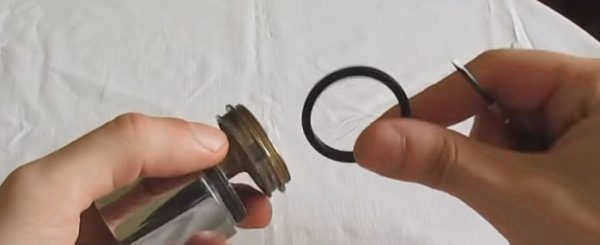

Шаг 1. Открутите гайку, проверьте ее ход. Установите новые резиновые прокладки.
Важно. Обратите внимание на положение колец, конические поверхности должны быть обращены друг к другу. Такое расположение позволяет внутреннему давлению воды еще больше разблокировать уплотнения и повысить их герметичность.

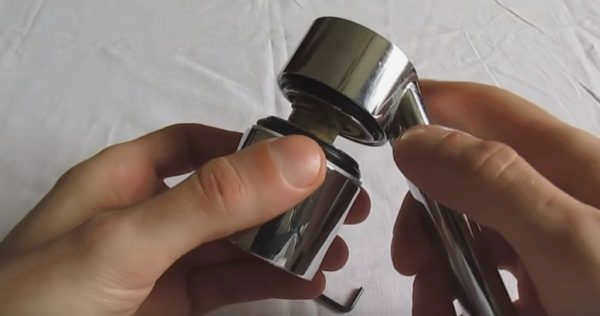

Шаг 2. Аккуратно установите излив на кран, не забыв заменить нижнее капроновое уплотнение. Оно служит опорой при повороте излива. Чтобы облегчить этот процесс, рекомендуется использовать вазелин или обычный мыльный раствор. Смачивание поверхности значительно снижает силы трения и облегчает процесс установки.
Шаг 3. Установите верхнее уплотнение и затяните самодельную гайку. Затяните ее с небольшим усилием. Помните, что гайка предназначена не для сжатия капроновых уплотнений или резиновых прокладок, а только для удержания всех частей крана вместе и предотвращения их шатания.
Еще одно замечание. Сила затяжки гайки увеличится, когда кран будет окончательно установлен на раковину и узел будет зафиксирован штифтами и шайбами.
Кран собран, рекомендуется проверить его на герметичность. Для этого временно подсоедините шланги к источникам воды и включите смеситель. Протечки появятся через несколько секунд. Если все в порядке, устройство можно устанавливать на место. Демонтаж, ремонт и сборка займут не более двух часов, что гораздо быстрее и дешевле, чем покупка нового однорычажного смесителя.
