Ремонт регулятора тяги твердотопливного котла

Второе требование к котлу – это возможность открывать зольную дверцу вверх. Без этой возможности невозможно отрегулировать регулятор.

Регулятор тяги для твердотопливных котлов

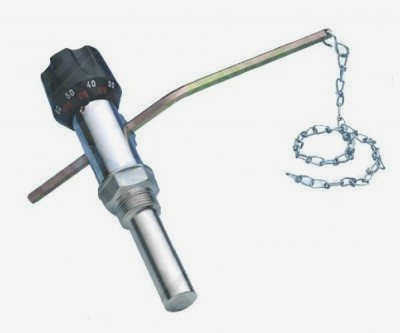

Схема устройства довольно проста. Основными компонентами являются:

• ручка регулятора температуры
• шток и направляющая;
• исполнительный механизм;
• гильза;
• датчик температуры;
• пружина;
• приводной рычаг;
• крепежные винты для ручки и рычага;
• цепь.

Основным компонентом является датчик, реагирующий на колебания температуры. Он взаимодействует с пружиной, которая активирует рабочую часть (втулку и шток) при нагревании или охлаждении.

Она, в свою очередь, механически связана с заслонкой топливного элемента. Регулятор тяги для твердотопливных котлов открывает и закрывает дверцу при определенных условиях и поддерживает заданную температуру.

Принцип работы устройства тривиален, но тем не менее эффективен. При открытии заслонки в камеру сгорания поступает больше воздуха. В результате топливо горит интенсивнее, выделяет больше тепла и эффективнее обогревает помещение. Когда заслонка закрыта, к топливу поступает меньше кислорода, и оно едва тлеет.

Кратко описывая работу регулятора тяги, ссылаясь на его конструктивные особенности, приходим к следующей схеме:

• при снижении тепловой нагрузки термостатический датчик реагирует на колебания;
• датчик увеличивает натяжение пружины
• пружина поднимает рычаг;
• открывается заслонка;
• горение интенсифицируется.

Для снижения интенсивности процесса процедура происходит в обратном порядке.

На корпусе регулятора имеется ручка со шкалой температуры. С ее помощью устанавливается необходимое минимальное значение. Температура будет повышаться по мере необходимости, но никогда не опустится ниже установленного значения.

Функции регулятора тяги следующие

Основная задача станет понятна, если посмотреть на название прибора. Если не регулировать температуру теплоносителя (водяной рубашки), то он просто закипит. Без автоматического регулятора вам придется либо постоянно доливать жидкость, либо вручную регулировать поток воздуха, поступающего в топку.

Регулятор тяги значительно облегчает жизнь владельцам частных домов. Помимо функции регулирования, он выполняет еще две полезные функции:

• установка и поддержание максимально допустимой температуры воды без закипания (до 90° C; это особенно важно осенью или ранней весной);
• экономия топлива (закрытие заслонки снижает интенсивность (скорость) горения дров (но за счет снижения КПД котла).

Установка регулятора тяги для твердотопливного котла сопряжена с определенными расходами. Чтобы сэкономить деньги, некоторые люди используют для той же цели предохранительный клапан. По какой-то причине его считают аналогом регулятора.

Это решение не самое рациональное, так как аксессуар начинает давать течь уже после 3-4 включений (отключение котла при опасности перегрева и повторное включение при сильном остывании).

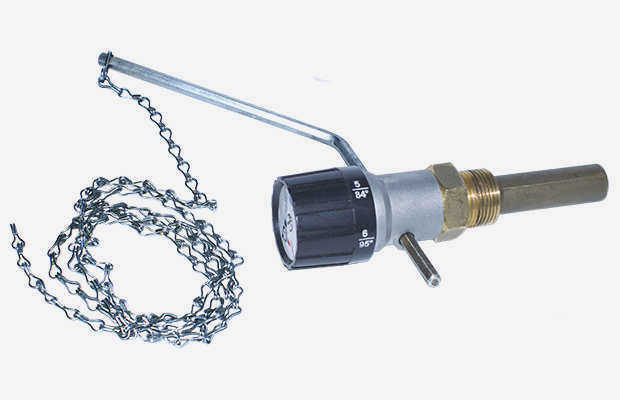

Конструкция и функции

• термостат;
• металлический рычаг;
• цепи;
• цилиндрический корпус.

Главную роль в устройстве играет термостат, который измеряет температуру теплоносителя. Он расположен на конце цилиндрического корпуса, который вкручивается в специальное отверстие в котле. Термостат образует кинетическую пару с рычагом.

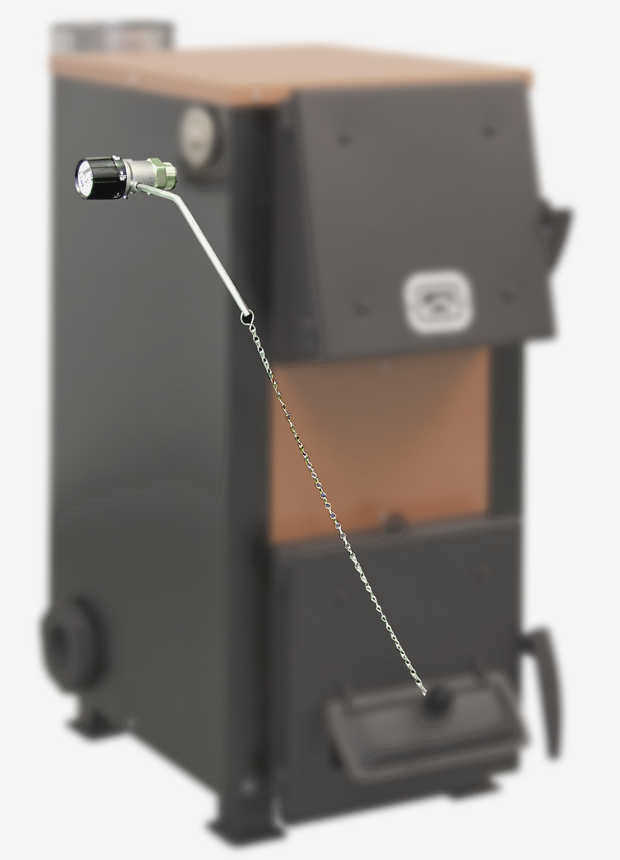

Регулятор тяги котла выполняет важнейшую функцию управления поступлением воздуха в камеру сгорания путем увеличения или уменьшения зольного зазора.

Об особенностях его работы см. ниже.

Принцип работы регулятора

Функциональность прибора основана на управлении потоком воздуха, поступающего в камеру сгорания через тягу дымохода. Этот процесс происходит следующим образом:

1. По мере сгорания твердого топлива и повышения температуры нагревательного элемента термостатическая жидкость естественным образом увеличивается в объеме.
2. Жидкость оказывает давление на пружину привода, которая давит на рычаг, который преодолевает усилие пружины и начинает вращаться.
3. Натяжение цепи ослабевает.
4. Зольная дверца частично закрывается – отверстие уменьшается и сгорание топлива происходит медленнее, всасываемого воздуха меньше
5. Температура теплоносителя падает, объем термостатической жидкости уменьшается, заставляя рычаг снова открыть заслонку.

Цикл повторяется до тех пор, пока топливо не прогорит. После этого пружина максимально открывает зольную дверцу.

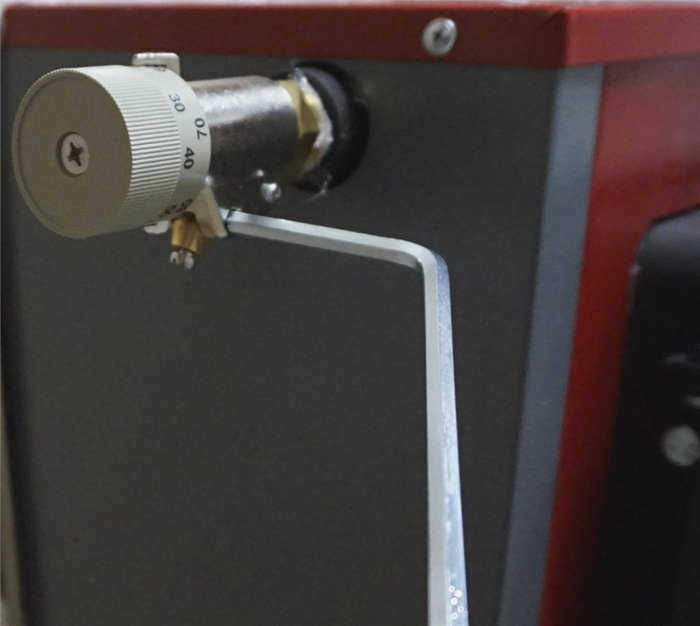

На лицевой стороне устройства имеется рукоятка, с помощью которой регулируется ход рычага и, соответственно, положение заслонки.

Это предназначено для ограничения максимальной температуры сгорания топлива.

Принцип работы регулятора тяги

Механический регулятор тяги работает по термомеханическому принципу и не требует источника питания. Это делает его пригодным для использования в энергонезависимых системах отопления с твердотопливными котлами.

Он поддерживает заданную температуру теплоносителя, изменяя положение заслонки, которая обеспечивает подачу воздуха в камеру сгорания. Если поток кислорода ограничен, интенсивность горения снижается, и избыточное тепло не выделяется.

Это предотвращает перегрев компонентов, что увеличивает срок службы котла. Если необходимо повысить температуру в тяге, заслонка немного открывается, увеличивая доступ кислорода к пламени. Регулятор тяги состоит из таких компонентов:

Читайте также: Выбор огнестойкой краски по металлу для очага

• корпус;
• рычаг;
• погружная гильза;

• пластиковая ручка со шкалой;
• термопара;
• стальная цепь.

Рабочий материал в термостате расширяется или сжимается при нагревании и охлаждении теплоносителя в котле. Изменение его размеров воздействует на рычаг, который изменяет свое положение. Это приводит к открытию или закрытию заслонки.

Примечание: Недостатком твердотопливных котлов является короткое время горения. После загрузки топлива печь может работать в течение 3-4 часов. Чтобы увеличить время горения, необходимо уменьшить подачу воздуха в камеру сгорания. Это достигается с помощью регулятора тяги.

Функции регулятора тяги

Основная функция становится более понятной, если посмотреть на название прибора. Если не регулировать температуру теплоносителя (водяной рубашки), то он просто закипит. Без автоматического регулятора вам придется либо постоянно доливать жидкость, либо вручную регулировать подачу воздуха в печь.

Регулятор тяги значительно облегчает жизнь владельцам частных домов. Помимо функции регулирования, он выполняет еще две полезные функции:

• установка и поддержание максимально допустимой температуры воды без кипения (до 90° C; особенно важно осенью или ранней весной);
• экономия топлива (закрытие заслонки снижает интенсивность (скорость) горения дров (но за счет снижения КПД котла).

Установка регулятора тяги для твердотопливного котла требует определенных затрат. Чтобы сэкономить деньги, некоторые люди используют для этой же цели предохранительный клапан. По какой-то причине он считается аналогом регулятора.

Это решение не самое рациональное, так как аксессуар начинает течь после 3-4 запусков (отключение котла при опасности перегрева и повторное включение при переохлаждении).

Инструкции по настройке

Термостатические регуляторы тяги имеют 2 типа маркировки для работы в разных положениях. На RT 10 красная шкала предназначена для горизонтальной работы, а желтая – для вертикальной. Изделие настраивается следующим образом:

• Перед настройкой отсоедините нижний конец цепи от воздушной заслонки так, чтобы она свободно свисала вниз, и ослабьте крепежный винт рукоятки.
• Выберите цвет шкалы в соответствии с ориентацией термостата в пространстве и с ее помощью установите желаемую температуру.
• Зажгите нагреватель и прогрейте его, проверяя температуру теплоносителя с помощью термометра котла.
• Когда температура водяной рубашки достигнет значения, установленного на регуляторе тяги, прикрепите конец цепи к зольной дверце. Убедитесь, что натяжение цепи достаточное и что свободный ход не превышает 1 мм. После этого ручку можно закрепить винтом.

После того как регулировка выполнена, стоит проверить работу терморегулятора, изменяя температуру с помощью ручки и сравнивая ее с показаниями термометра. Примите во внимание, что твердотопливным котлам свойственно явление инерции. Это означает, что при закрытии зольной дверцы повышение температуры не прекратится сразу, так как дрова или уголь в топке не погаснут мгновенно. Необходимо подождать некоторое время, чтобы термометр стабилизировался.

Цены: всего

Регулятор тяги для твердотопливных котлов – это простейшее устройство автоматизации, которое полностью не зависит от энергии. Это его главное преимущество, а также низкая стоимость. Недостатком, однако, является низкая точность регулирования температуры воды в рубашке нагревателя, которая не играет большой роли на национальном уровне, так как система регулируется косвенно по температуре теплоносителя. Прямое регулирование опирается на действие температуры воздуха и осуществляется более сложными средствами автоматизации.
