Речь идет либо о простом отсутствии газа, либо о поломке газового клапана. Давайте рассмотрим второй вариант. В котлах Navien устанавливаются самые надежные японские газовые клапаны, сломать их как следует у котла сложно. Но если напряжение в сети на десять-двадцать вольт выше 220 вольт, то катушки внутри котла почернеют, и клапан может полностью сломаться. Чтобы устранить эту поломку, вам придется купить совершенно новый клапан и заменить неисправную деталь. Повышенные значения могут повредить не один котел.

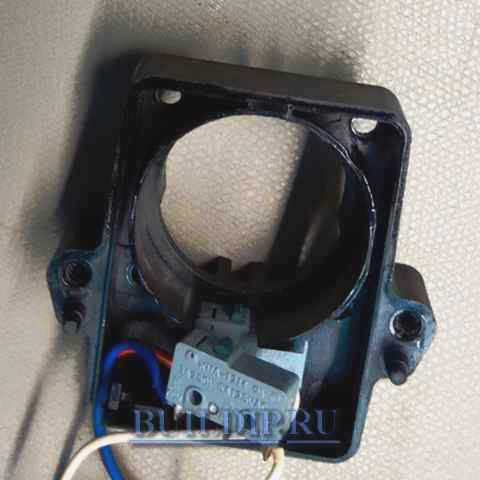

Устранение неисправности трехходового клапана на настенном газовом котле Navien
Эта система несколько дороже зависимой, но в то же время защищает внутреннее отопительное оборудование от некачественного теплоносителя из центральной сети. Если помимо отопления требуется централизованное горячее водоснабжение, устанавливаются один или несколько дополнительных теплообменников. В зависимости от коэффициентов нагрузки на отопление и горячее водоснабжение используются одно- или двухступенчатые схемы подключения теплообменников.
Примеры и окупаемость инвестиций
В Украине современные автоматизированные подстанции централизованного теплоснабжения с независимыми схемами подключения предлагает австрийская компания Herz.
Подстанции централизованного теплоснабжения Herz работают при температуре воды в первичной сети (централизованного теплоснабжения) 110-140°C / 65-80°C. В то же время они обеспечивают температуру 90-55°C / 70-45°C в системе отопления дома. Номинальное давление в первичном контуре составляет до 16 бар. Рабочее давление во вторичном контуре составляет от 2 до 10 бар. Для поддержания давления в системе используется мембранный расширительный бак или, для систем мощностью свыше 300 кВт, блок поддержания давления. Теплоноситель циркулирует с помощью высокоэффективных насосов с частотным регулированием.
В основе системы лежит двухходовой клапан или комбинированный клапан – клапан управления потоком с электрическим управлением и пластинчатый теплообменник или паяный теплообменник. Температура теплоносителя может регулироваться погодным контроллером. В этом случае возможна организация удаленного доступа и управления оборудованием через GPRS-модем. Для выставления счетов за потребление тепла предусмотрен ультразвуковой расходомер с вычислителем.
В дополнение к ИТП для многоэтажных зданий могут использоваться плоские теплообменники. Они позволяют потребителю индивидуально регулировать работу системы отопления и горячего водоснабжения и обеспечивают удобное измерение потребленной энергии. Например, Herz DeLuxe рассчитан на максимальную рабочую температуру 90°C, максимальное рабочее давление 10 бар и расход горячей воды до 15 л/мин. Эти теплообменники устанавливаются непосредственно у каждого потребителя (квартиры). Они могут быть открытыми или скрытыми в стене, а также со смесительным узлом для низкотемпературного лучистого отопления, например, теплых стен, теплых полов (рис. 4).
Кратко о механизме трехходового клапана
Конструкция трехходового клапана для бытовых газовых котлов и других газовых приборов довольно проста, несмотря на его кажущуюся сложную форму. Следует отметить, что конструкция клапанов у разных производителей существенно различается, но принцип действия остается неизменным.
Традиционно корпус прибора изготавливается из бронзы. Рабочие части, например, шток, пружины, изготавливаются из стали. Мембрана обычно изготавливается из резины. Для уплотнения штока используется двойной кольцевой элемент. Соединительные детали (фитинги) могут быть резьбовыми или паяными, в зависимости от модели трехходового клапана.

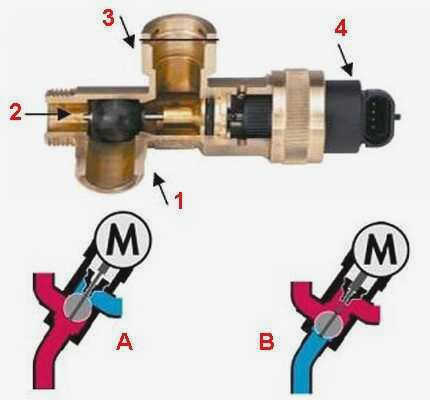

Один из наиболее популярных вариантов трехходового клапана: 1, 2 – угловой проточный канал; 1, 3 – прямой проточный канал; 4 – головка привода; A – транспортировка потока в режиме отопления; B – транспортировка потока в режиме горячей воды.
В сочетании с устройством обычно используется электромеханический привод. Это позволяет осуществлять двухпозиционное управление.
Управление трехходовым клапаном может осуществляться вручную, электромеханически (термостат, термостатическая головка), электрически или гидравлически.
Принцип работы трехходового клапана для контура газового котла примерно следующий: когда устройство находится в нормально открытом режиме транспортировки, соответственно открывается прямой канал транспортировки. Угловой проходной канал остается закрытым.
Другое состояние механизма обеспечивает надлежащее открытие канала угловой транспортировки и блокировку канала прямой транспортировки. Возможны также непрямые положения штока трехходового клапана и заслонки.
Более подробную информацию о конструкции и принципе работы трехходового клапана можно найти в следующем материале.
Проблемы с котлом Navien Deluxe, Ace, Atmo, не отображается код ошибки: 3 комментария
Ошибка 10 котла Navien Deluxe – оказывается все проще пареной репы.Все вышеперечисленные провалы проверки результата не дали.Выскакивает ошибка после включения ГВС-10.Пришлось промывать вентилятор(внутри) бензином,Продул и все!
Добро пожаловать.
В этой статье приведены решения этой ошибки http://teploffff.ru/?p=853#b9
Как его можно удалить? И не повредится ли сам бойлер?
Если настенный газовый котел не работает с отоплением или горячей водой, велика вероятность, что вышел из строя трехходовой клапан. Любой ремонт газовых приборов должен выполняться специализированной лицензированной компанией. Не ремонтируйте газовый котел самостоятельно. Если трехходовой клапан вышел из строя, рекомендуется вызвать специалистов для его замены. С другой стороны, старый трехходовой клапан можно отремонтировать самостоятельно и сохранить как запасной.
Трехходовой клапан используется для изменения направления потока воды. Когда кран горячей воды открыт, нагретая вода поступает через него в смеситель. Когда кран закрыт, вода направляется через теплообменник в систему отопления.

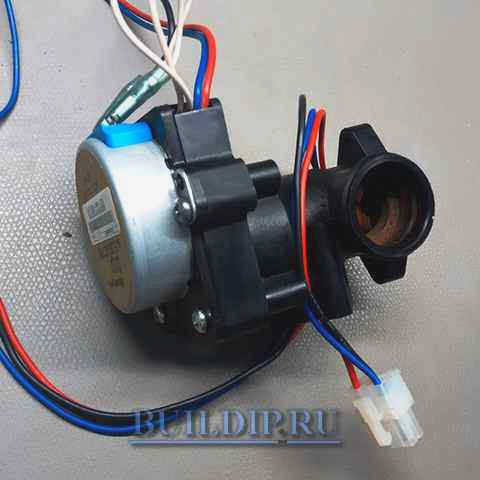

В этой статье на примере неисправного трехходового клапана газового котла Navien мы опишем возможные неисправности трехходового клапана и способы проверки для последующего ремонта. Кран стоит от 3 000 до 5 000 рублей в зависимости от региона, а запчасти для ремонта в несколько десятков раз дешевле (кроме двигателя). У читателей есть возможность не только узнать об устройстве этой детали, но и попробовать свои силы в ее ремонте. В конце концов, кроме крестовой отвертки, тестера и паяльника, ничего не нужно. Самое главное – быть внимательным, аккуратным и соблюдать меры электробезопасности, так как мотор трехходового клапана работает от сети переменного тока 220 В.

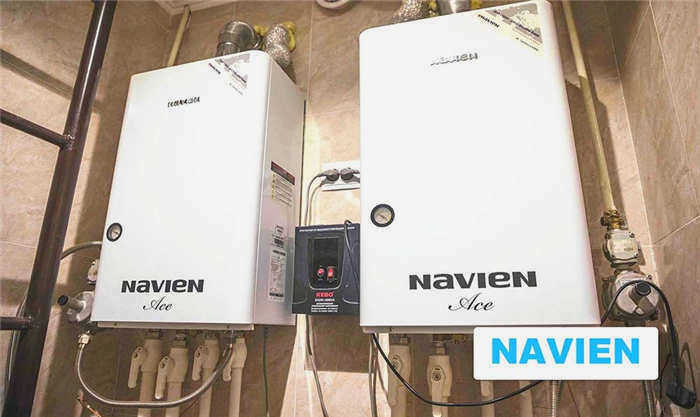

Особенности котлов Navien
Есть еще несколько причин, по которым в России уже куплено более миллиона настенных котлов этой марки. Продукт прекрасно адаптирован к российским реалиям: он обладает высокой устойчивостью при низких температурах и других агрессивных средах. Он защищен от перепадов напряжения в сети. Котлы можно соединять в каскадную цепочку. Элегантная форма, дизайн впишутся в любой российский интерьер. На котлы предоставляется гарантия 36 месяцев. Производитель наладил поставку запасных частей в сервисные центры Российской Федерации, чтобы исключить поломки. Котлы "Navien" отличаются высокой надежностью, непоправимо сломать котел очень сложно. В котлы встроена интеллектуальная система определения проблем, по номеру неисправности можно определить, что именно сломалось в котле.

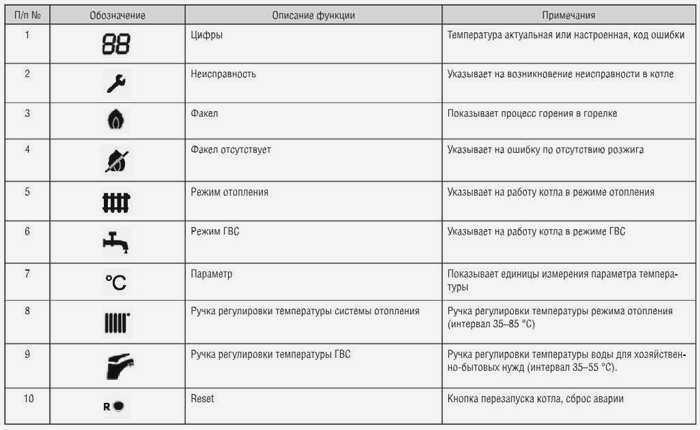

Для облегчения коммуникации между котлом и пользователем или техником по обслуживанию были разработаны уникальные коды неисправностей для обозначения неисправностей в газовых котлах Navien. Система может самостоятельно определить восемнадцать неисправностей. Впечатляющее разнообразие позволяет точно определить проблему. Однако пользователи продукта увидят лишь малую часть возможных сообщений от системы связи котла. Расшифровка основных неисправностей в системах отопления:
- "02" – Остановка циркуляции теплоносителя
- "03" – Проблема с зажиганием
- "16" – Перегрев теплообменника
Эти неисправности являются наиболее распространенными причинами: плохое качество воды в централизованном водоснабжении, небрежность пользователей бойлера, высокое напряжение в сети. Но это не конец света, все проблемы можно решить.
Другие неисправности котла Navien:
- "01" – Перегрев котла
- "05" – Неисправный датчик температуры
- "06" – Короткое замыкание датчика температуры
- "08" – Короткое замыкание датчика воды
- "09" – Отказ турбины
- "10" – Засорение дымохода
- "13" – Неисправность датчика расхода
- "15" – Превышение максимально допустимого напряжения
- "27" – Отказ датчика APS
Толщина стенок и коррозия
Теплообменники, установленные в теплогенераторах, могут быть изготовлены из меди, стали или чугуна. Каждый из них имеет свои преимущества и недостатки. Медные теплообменники устойчивы к коррозии и долговечны, при условии правильной эксплуатации котла. Стальные теплообменники являются наиболее распространенными из-за их низкой стоимости и устойчивости к тепловым нагрузкам благодаря их пластичности, но они более подвержены коррозии.

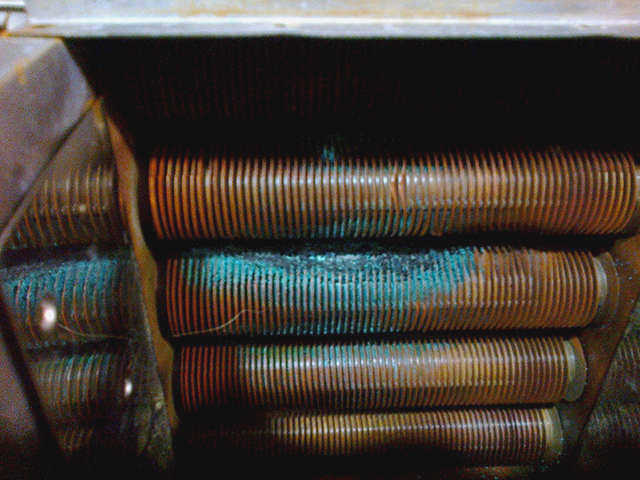

Коррозия теплообменника
Чугунные теплообменники устойчивы к коррозии и имеют длительный срок службы, хотя они подвержены колебаниям температуры и гидроударам. Большинство производителей не наносят антикоррозионных покрытий. Однако в последних моделях газовых двухтрубных котлов Ferroli стальные теплообменники покрыты антикоррозийным алюминиевым покрытием с экологичной внутренней изоляцией.
В котлах Baxi медные теплообменники покрыты специальным антикоррозийным покрытием. У Protherm, Buderus и Beretta теплообменник из чугуна покрыт специальным антикоррозийным составом. Кроме того, теплообменник состоит из отдельных секций, которые можно заменить в случае повреждения без необходимости замены всего теплообменника.
Настенные котлы Rinnai, Celtic и Bosch оснащены медными теплообменниками, Vaillant и Navien изготовлены из нержавеющей стали и считаются менее подверженными коррозии.
На образование коррозии сильно влияет частое доливание воды в котел. В идеале в теплогенераторе должна циркулировать так называемая "мертвая вода" без содержания кислорода. Именно кислород способствует развитию коррозии.
Если необходима частая дозаправка теплогенератора, необходимо устранить причину падения давления в устройстве. Кислородная коррозия образует язвы внутри теплообменника, что очень опасно. Попадая внутрь, она ржавеет и разрушает теплообменник.
Качество конструкции

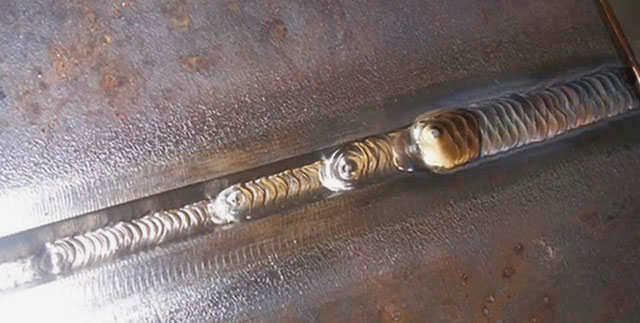

Долговечность котла зависит от качества выполненных сварных швов. Если сварной шов имеет полости, неровности, рано или поздно он может дать течь. Особенно опасной считается полость внутри сварного шва. В идеале сварные швы должны подвергаться радиографии, но не все производители делают это.
Хотя отопительные котлы являются сосудами под давлением и при изготовлении к ним предъявляются высокие требования, иногда случаются дефекты. И обычно отопительный котел капает после окончания гарантии. Не всегда возможно заварить котел внутри и остановить течь.
Это зависит от того, как устроен теплообменник. В моделях с битермическим теплообменником (вторичный и первичный находятся в одном корпусе, теплообмен происходит благодаря конструкции "два в одном") это проблематично. Но даже если вы это сделаете, как показывает практика, это не поможет вам надолго.
