Как выбрать репитер сигнала сотовой связи и мобильного интернета
Чтобы разобраться в этом вопросе, важно знать основные принципы и условия работы этого устройства. Репитер сотовой связи, иначе называемый ретранслятором или усилителем сигнала, решает поставленную перед ним задачу в сочетании с другими компонентами – приемными и передающими антеннами, как внешними, так и внутренними, а также высокочастотным кабелем, соединяющим все устройства в единую систему усиленного сигнала.
В зависимости от сложности поставленной задачи, такая система может дополнительно включать в себя и другие высокочастотные компоненты, такие как разветвители, ответвители, усилители, антенные усилители и другие. Как правило, необходимость в дополнительном оборудовании возникает при построении сложных систем усиления сигнала на крупных коммерческих и промышленных объектах.
Однако в большинстве случаев для бытовых задач по усилению мобильного сигнала достаточно комплекта, состоящего из ретранслятора, двух антенн и кабеля. Вся сложность заключается в том, чтобы выбрать правильный комплект с нужными параметрами. Эти параметры будут рассмотрены в данной статье, но начнем с принципа работы.
Принцип работы комплектов усилителей сотовой связи
Принцип работы комплекта усилителя сотовой связи заключается в передаче радиосигнала из зоны уверенного приема в зоны, где сигнал отсутствует вообще или очень слабый. Например, на улице уровень сигнала средний или высокий, а в помещении сигнал пропадает или снижается, и связь начинает прерываться. Схематически процесс усиления выглядит следующим образом

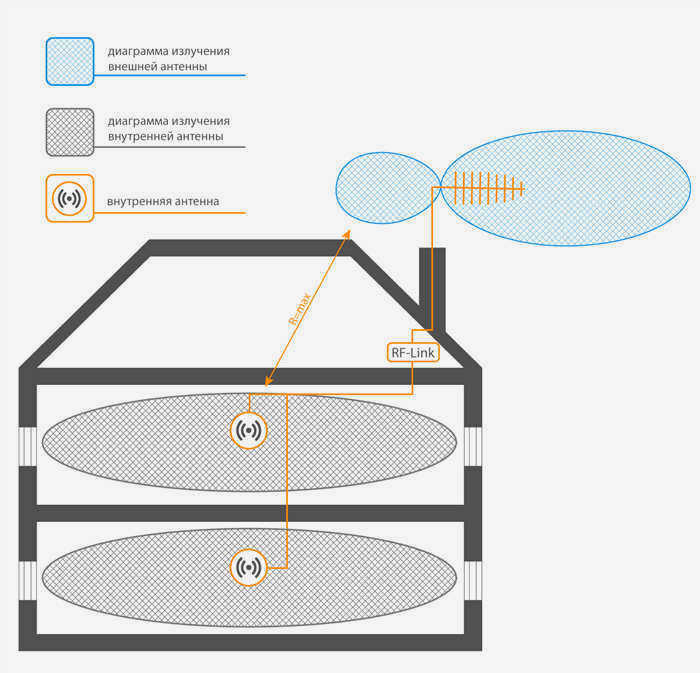

Слабый сигнал от базовой станции оператора принимается внешней антенной, расположенной на улице. С внешней антенны сигнал передается по высокочастотному коаксиальному кабелю на ретранслятор. Ретранслятор усиливает сигнал и передает его дальше по кабелю на внутреннюю антенну. Внутренняя антенна связывается с мобильными устройствами и посылает сигнал в обратном направлении.
На что обратить внимание при выборе ретранслятора?
Есть несколько ключевых моментов, на которые следует обратить внимание при выборе повторителя сигнала Wi-Fi. Я постараюсь кратко, но по возможности лаконично рассказать о каждом из них.
Поддерживаемый диапазон (2,4 ГГц и 5 ГГц)

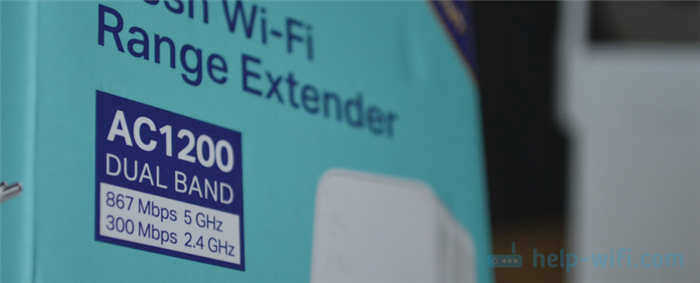

Усилители, как и маршрутизаторы, бывают однодиапазонными (только 2,4 ГГц) и двухдиапазонными (поддерживаются диапазоны 2,4 ГГц и 5 ГГц). На коробке или в описании обычно написано 'Dual Band', 'AC'. Усилители, поддерживающие диапазон 5 ГГц, поддерживают стандарт Wi-Fi 802.11ac. Двухдиапазонный усилитель может подключаться к маршрутизатору одновременно в двух диапазонах. На частоте 2,4 ГГц и 5 ГГц. Или, например, подключиться к маршрутизатору только на частоте 2,4 ГГц, но раздавать две сети Wi-Fi: 2,4 ГГц и 5 ГГц.
Выбор двухдиапазонного повторителя Wi-Fi имеет смысл, даже если у вас сейчас однодиапазонный маршрутизатор (который работает только на частоте 2,4 ГГц). Это связано с тем, что вы можете вывести сеть в диапазон 5 ГГц (что может быть быстрее). Если вы перейдете на двухдиапазонный маршрутизатор, вам не нужно будет менять ретранслятор.
В 2020-2021 годах я рекомендую купить двухдиапазонный повторитель сигнала Wi-Fi. Однодиапазонный можно купить только в том случае, если ваш бюджет сильно ограничен.
Скорость передачи
В технических характеристиках репитера указана максимальная скорость передачи для каждого диапазона (стандарта сети Wi-Fi). Например, на частоте 2,4 ГГц (802.11n) – до 300 Мбит/с, на частоте 5 ГГц (802.11ac) – до 867 Мбит/с. Это максимальная скорость, которая теоретически возможна. В реальности это не так. Но чем она выше, тем больше мощность усилителя и тем выше реальная скорость интернет-соединения.
Какой усилитель Wi-Fi сигнала выбрать в 2020-2021 годах?
На рынке представлено множество подобных устройств. Я даже не говорю о некоторых китайских репитерах, которые в изобилии представлены на AliExpress. Ниже я приведу несколько моделей репитеров от популярных производителей, на которые стоит обратить внимание. Это исключительно мое личное мнение. Вы не обязаны выбирать только из этих устройств.
Чтобы найти лучший повторитель Wi-Fi сигнала, необходимо тщательно протестировать абсолютно все устройства, представленные на рынке. А это практически невозможно. Кроме того, условия у всех разные, и модель, которая у меня работает отлично с точки зрения дальности и скорости, может работать очень плохо для вас. Как правило, чем дороже усилитель, тем он лучше, быстрее и эффективнее. Глупо сравнивать устройство за 15 долларов с устройством за 50 долларов.
TP-Link RE305
Популярная модель двухдиапазонного усилителя Wi-Fi сигнала. Я уже делал обзор на него и писал руководство по настройке.
Устройство имеет 1 порт Ethernet (до 100 Мбит/с). Скорость беспроводной связи в диапазоне 5 ГГц составляет до 867 Мбит/с. В диапазоне 2,4 ГГц – до 300 Мбит/с. Интересный дизайн и внешние антенны, которые можно сложить. Есть кнопка для быстрого подключения к маршрутизатору.
Также есть поддержка OneMesh, начиная с аппаратной версии V3 и прошивки с конца 2019 года. Недостатки: цена и низкое покрытие сети в диапазоне 5 ГГц (но это скорее особенность данного диапазона).
Вы также можете рассмотреть TP-Link RE205 – аналогичную, но более дешевую модель.
Asus RP-N12
Недорогой усилитель от ASUS, который поддерживает только один диапазон 2,4 ГГц. Скорость до 300 Мбит/с. LAN-порт до 100 Мбит/с.

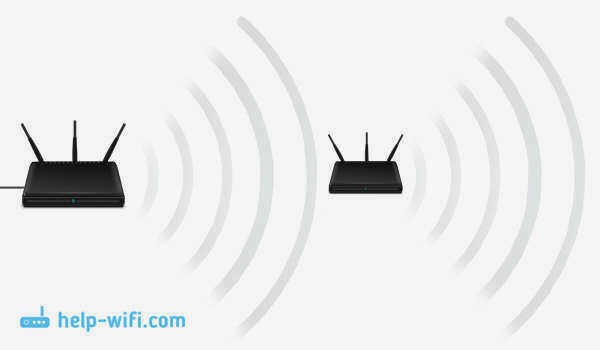

Маршрутизатор в режиме ретранслятора
Обычный Wi-Fi маршрутизатор может работать в качестве ретранслятора. Однако не все модели могут это делать, и не все производители делают это хорошо. Если у вас есть лишний маршрутизатор, который лежит без дела, он может без проблем работать в режиме ретранслятора и увеличивать радиус действия вашей сети Wi-Fi. Все, что вам нужно сделать, это настроить маршрутизатор на работу в нужном режиме.
Я уже протестировал режим ретранслятора на маршрутизаторах двух производителей: Asus и ZyXel .. Точнее, на моделях: Asus RT-N12+ и ZyXEL Keenetic Start. Вы можете посмотреть инструкции по настройке режима ретранслятора на ZyXEL и по использованию маршрутизатора Asus в качестве ретранслятора. Оба устройства очень просты и легко настраиваются. Они работают стабильно, я их тестировал.
Но не все маршрутизаторы имеют эту функцию. Насколько я понял, у популярных маршрутизаторов TP-Link такого режима ретранслятора нет. Есть только режим моста (WDS), который является другим режимом работы (и другим назначением). Только точки доступа TP-Link могут работать в качестве ретранслятора. С маршрутизаторами D-Link я тоже пока не разобрался, видимо, нет режима, позволяющего маршрутизатору просто усиливать Wi-Fi (тестировал DIR-615/A, не знаю, как с другими моделями).
Усилитель сигнала Wi-Fi – действительно полезное устройство
Согласен, вещь полезная. Но почему-то, столкнувшись с проблемой плохого сигнала Wi-Fi у себя дома, мало кто решает проблему покупкой и установкой репитера. Вместо этого они задают огромное количество вопросов типа "У меня нет сигнала Wi-Fi в спальне, что мне делать?", "У меня очень слабый сигнал Wi-Fi, вы можете мне помочь?", "Какие настройки я должен изменить на своем маршрутизаторе, чтобы сигнал Wi-Fi стал сильнее?" и т.д.
В основном, если сигнал слабый, то нет способа исправить это путем настройки самого маршрутизатора. У вас просто есть большая площадь дома, которую маршрутизатор физически не может покрыть сигналом. Тогда возникают всевозможные стены и помехи. В таких случаях установка усилителя решает все проблемы.
Усиление 3G/4G интернета с антенной, модемом и Wi-Fi роутером
Система состоит из двух узлов: внешней антенны и модема + Wi-Fi роутера в помещении.

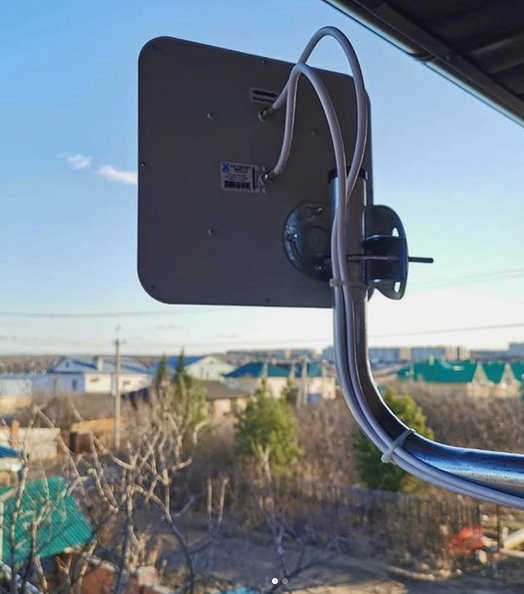

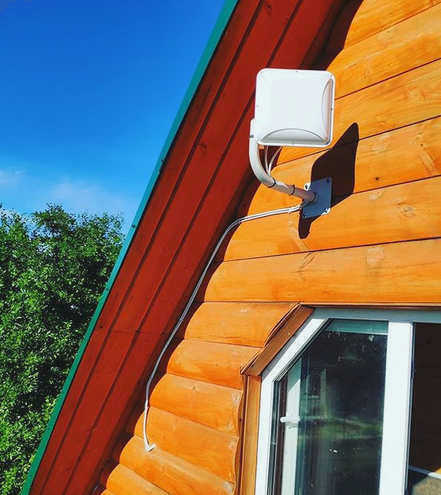

Внешняя антенна для 3G/4G модема/роутера

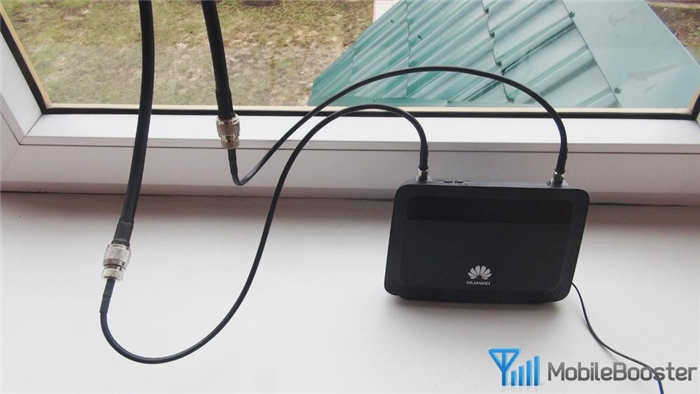

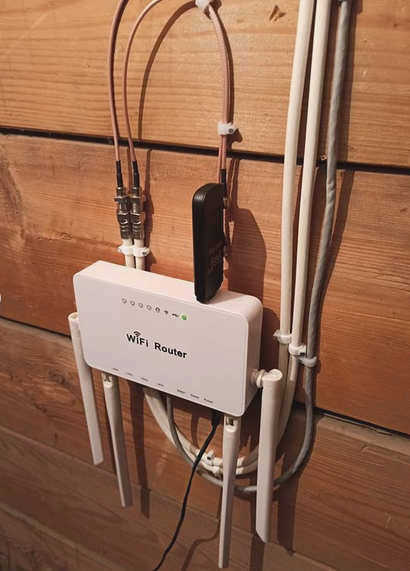

4G-модем, подключенный к внешней антенне с помощью переходников и соединенный с Wi-Fi роутером
Как это работает. Антенна направлена в сторону базовой станции мобильного оператора. Затем сигнал поступает на 4G-модем с маршрутизатором, который раздает интернет через Wi-Fi. Этот вариант популярен среди частных мастеров, устанавливающих интернет на даче. Это дешево и это работает!
Wi-Fi роутер со встроенным 3G/4G модемом
Если брать модем и роутер отдельно, то кабель, идущий от уличной антенны, доходит до модема через тонкие кабельные переходники и очень маленькие разъемы TS-9 или CRC-9 UHF. Во-первых, при этом происходит довольно заметная потеря силы и качества сигнала, а во-вторых, он не является механически надежным. Например, протирая пыль, можно легко повредить разъем модема, и вам придется покупать новое устройство.
Решение простое – достаточно купить роутер со встроенным 4G-модемом. Например, на нашем рынке представлено несколько моделей роутеров Huawei. Без рекламы: они прекрасно работают, а их разъем более надежный – SMA.
Роутер Huawei со встроенным 4G-модемом
Почему частные мастера предлагают модем и маршрутизатор отдельно? Ответ прост: ценовая маржа больше.
Что такое MIMO-антенна и для чего она нужна?
MIMO антенна для 3G/4G интернета
MIMO-антенна – это устройство, которое имеет два параллельных коаксиальных кабеля, ведущих к модему/роутеру. На практике это означает, что увеличение скорости интернета на прием будет составлять от 0 до 20%, а на отправку – 50-100%. Это необходимо для тех, кто использует видеосвязь или удаленное видеонаблюдение, то есть активно использует исходящий интернет-канал. В остальных случаях практической пользы нет.
Активный ретранслятор мобильной связи
Основное преимущество репитера перед маршрутизатором: он усиливает голосовую связь и Интернет – так сказать, устройство 2 в 1.
Схема установки проста:
- Антенна на крыше, обращенная к базовой станции мобильного оператора или операторов.
- Внутренний ретранслятор (он же усилитель), который усиливает сам сигнал. Это единственный компонент, для которого требуется розетка 220 В.
- Внутренняя (абонентская) антенна, которая распределяет мобильный сигнал на телефон и другие абонентские устройства.
- Все компоненты соединяются коаксиальным (одножильным) кабелем с импедансом 50 Ом.

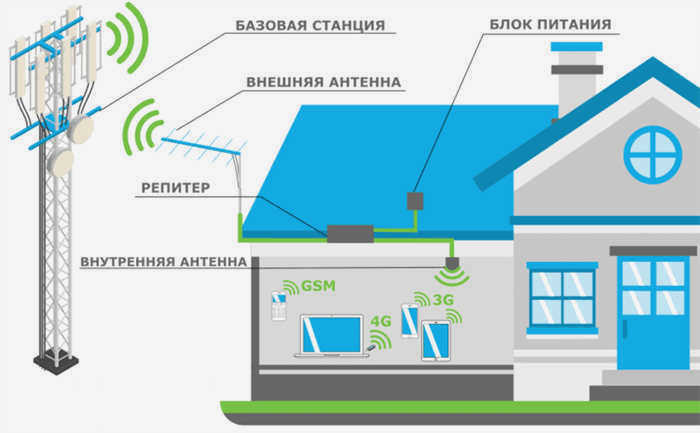

Принципиальная схема ретранслятора связи GSM/3G/4G
Фотографии из реальной жизни:

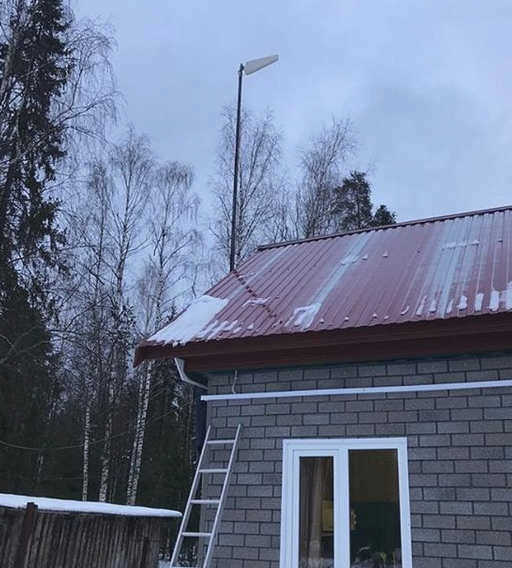

Внешняя антенна, установленная на мачте

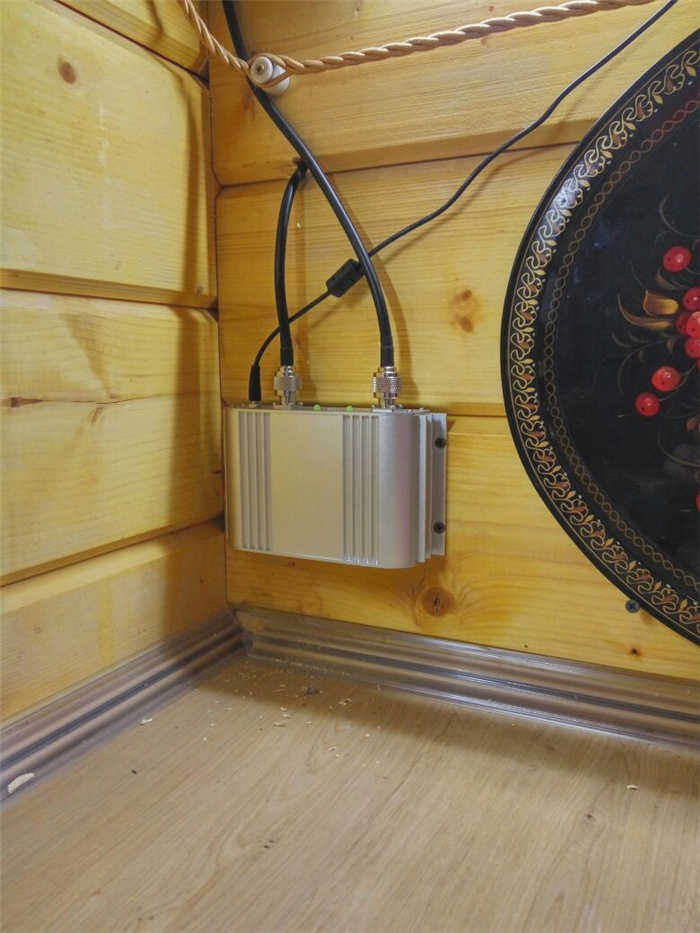

Ретранслятор мобильного телефона

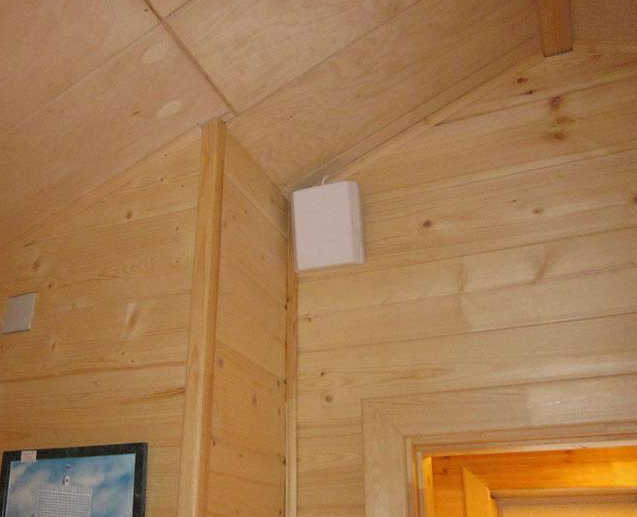

Внутренняя абонентская антенна
Как выбрать ретранслятор
Основные параметры конвертеров:
- Коэффициент усиления (GF).
- Частотный диапазон и количество частот (RF).
В целом, это достаточно обширная тема для одной статьи, но я постараюсь адаптировать ее для небольшого загородного дома или строительной площадки.
Как правило, выбирается 70-75 дБ DER. Чем слабее сигнал на улице, тем выше должен быть КУ. Если даже на улице перед вашим домом сигнал недостаточен для нормального разговора, то как раз CG=75dB. Плюс вам придется ставить внешнюю антенну на мачте высотой 4-6 метров. Кстати, цена усилителя пропорциональна КУ.
БП подбирается в каждом конкретном случае индивидуально. Для измерения сигнала используйте телефон на базе Android. Для этого скачайте программу "Вышки сотовой связи, локатор" и запустите ее на улице перед домом. Проведите по одному измерению в каждом стандарте связи, т.е. GSM, 3G и 4G. Как это сделать, показано здесь:
